프레나가공 8M플라노밀러 대형플레이너 중고프레나밀러 입니다

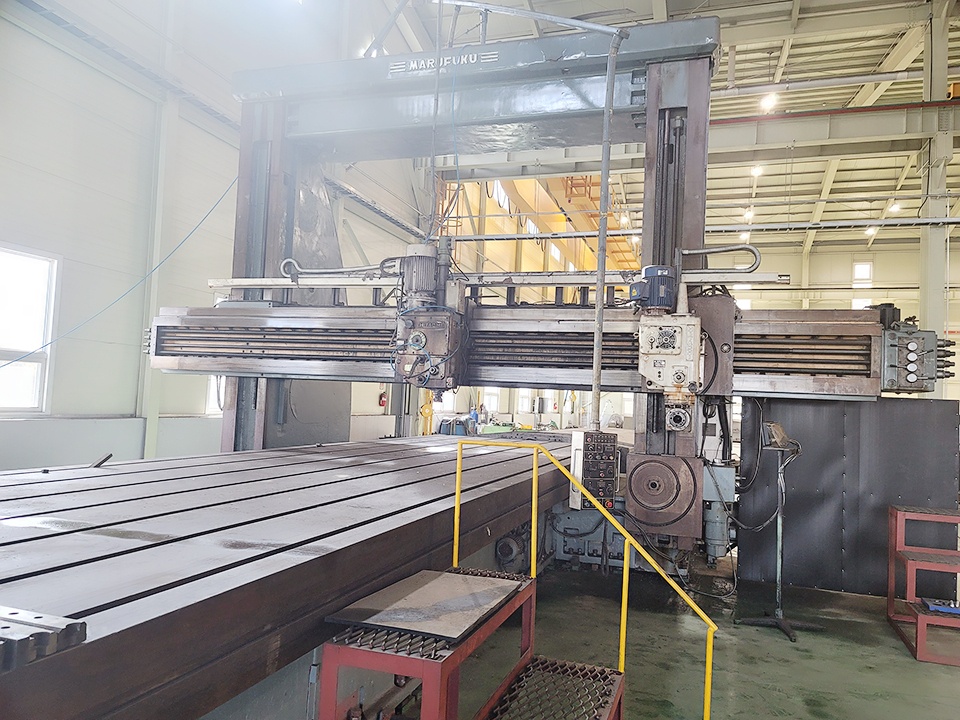

무겁고 커다란 금속가공물을 다루는 밀링기계종류로 #프레나가공 을 하는 #중고플라노밀러 입니다 #8M대형플레너 로서 일본 MARUFUKU 사에서 제작된 중고프레나 입니다 가공물을 테이블에 고정하는방식으로 테이블을 좌우이동하여 회전하는 공구에 마찰하는 방식으로 가공물은 테이블의 T홈에 고정하여 사용하며 테이블 사이드에는 두개의 기둥이 있어 크로스레일이 고정하여 공구가 상하로 움직임이 가능하게 하여 공작물의 가공이 수월할 수 있게 하였습니다 형태로는 평삭기와 밀링기계가 합처진 형태로 되어 있습니다 하단에는 기계의 작동영상으로 테이블의 이송을 확인하실 수 있습니다
무거운 가공물의 테이블 이송시 베드와 테이블의 부드러운 이동이 필수입니다 그렇지 않을 경우 가공물의 형태가 목표하는 형태로 나오기가 어려울 수 있기 때문입니다
프레나 가공은 주로 평평한 표면을 만들기 위해 만들어진 기계이며 크로스레일의 상하이동 공구의 좌우이동 테이블의 x축 이동으로 무거운 가공물의 여러면들을 가공하는데 각 이동이 유용하게 쓰입니다 가공중에는 테이블의 고정된 작업물은 이동을 하며 공구는 이송없이 정지된 상태에서 회전을 하는 방식으로 작업됩니다
기계를 움직이는 컨트롤러로 공구헤드는 좌우의 두개로 되어 있으며 크로스레일 조절과 공구헤드를 조절하는 기능 등이 있습니다 각 비상정지 와 전원버튼등 구분이 되도록 되어 있으며 기게를 제어할 수 있습니다 https://blog.naver.com/internetoh/222903246273 해당 페이지에서 플라노 밀러의 대한 설명들을 참고하여 작성하였습니다
두 개의 기둥이 달려있어 쌍주식 형태의 플레이너로 되어 있으며 흔히 사용하고 있는 기계입니다 그 외 플레이너는 측면개방형플레이너 핏타입플레이너 플레이트플레너 분할테이블플레이너 의 다양한 종류가 있습니다
프레이너밀러 작동원리
베드의 길이는 테이블의 2배이상의 길이가 되며 베드양옆에는 두개의 큰 기둥이 있으며 베드 중앙 쪽으로 장착됩니다 하우징은 크로스레일의 무게를 견뎌야 하기 때문에 매우 견고한 주철로 되어 있으며 크로스레일이 연결되어 있습니다

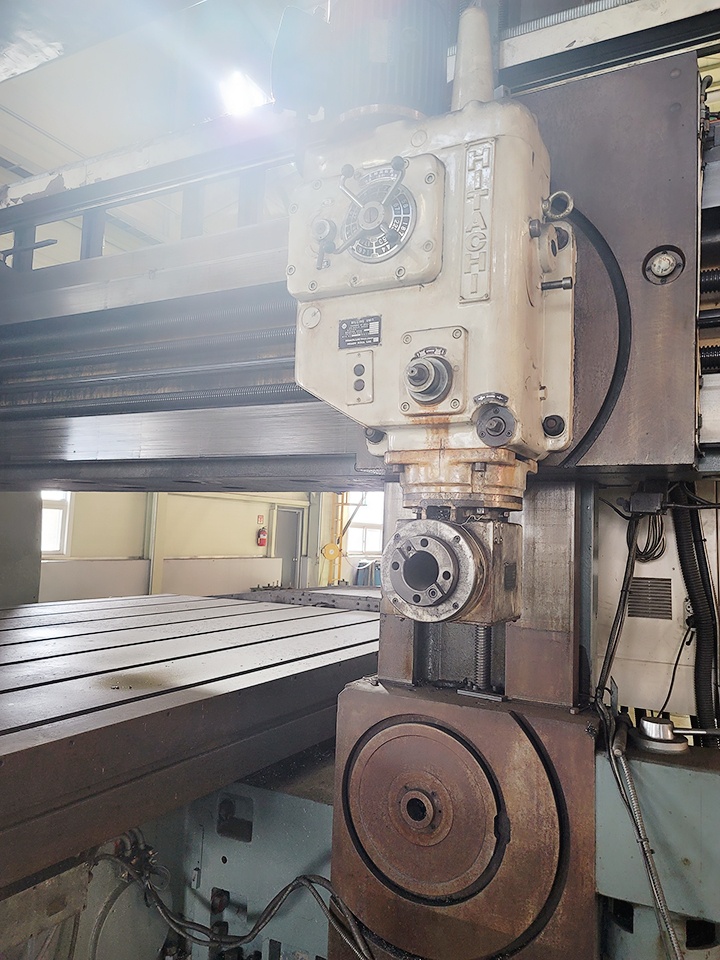

수평의 크로스레일에는 공구헤드가 있으며 수직방향으로 움직이게 됩니다 공구를 공급받기위해 수직이나 수평방향으로 크로스레일의 공구 이동이 가능하며 테이블은 유압장치로 구동합니다 가공물의 사이즈의 맞게 상하조절을 해야 합니다
플레노밀러 부품
베드 테이블 칼럼 또는 기둥 크로스레일 공구 헤드 구동 및 공급 메커니즘 이 주요 부품으로 구성되어 있습니다
베드: 하단의 박스 모양의 주물로 매우 견고한 상태로 되어 있으며 다른 부품들을 지지하는 역할을 하며 테이블 길이의 두배 이상 큽니다 가이드 웨이는 수평상태로 베드와 평행하며 적절히 윤활이 되어 부드럽게 이동을 할 수 있게 합니다

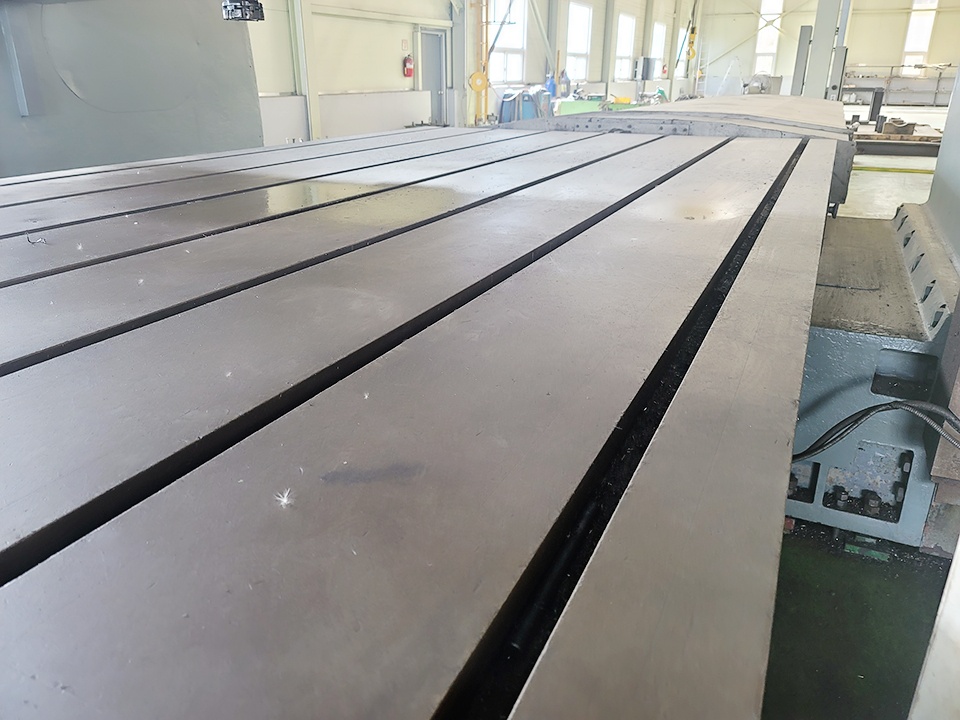

테이블 : 가공물 작업을 지원하며 베드 방식의 따라 왕복운동을 합니다 테이블 또한 무거운 직사각형 형태의 주물입니다테이블은 내부 T슬롯으로 가공물을 고정하기 위한 형태로 되어 있습니다
기둥 또는 하우징: 침대 양쪽에 위치하여 정밀하게 가공되기 위해 높낮이를 조절하는 크로스레일이 부착되어 있습니다
크로스레일: 두 개의 하우징 기둥을 연결하는 레일 형태 박스의 주물입니다 수동이나 유압 전기장치로 이동을 합니다
한공중고기계
HANGONG USED MACHINE
한공기계에서는 산업용도의 주요 기계들을 중고기계로서 매입과 매매 수출등을 다루고 있습니다
각매입한 기계들은 보관하며 전시 하고 있습니다
공작기계는 부품과 기계관련하여 넓게 이용되고 있으며 종류가 다양하여 개별로 블로그와 한공기계페이지에서 따로 설명을 하고 있습니다
기계관련하여 궁금하신점이 잇으실 경우 언제든 문의 주시기 바랍니다 88 33 88 88 T
한공기계페이지 > www.중고대형플레노밀러.com
