정밀파이프면취가공,양단가공기(CNC),자동공급CNC양단가공기중고
정밀도 높은 파이프나 샤프트를 가공하기 위해 사용하는 공작기계중 양단을 한 번에 가공하며 단면의 직경이 얇아 가공하는데 사용하기 적합한 #양단가공기계 는 제어장치를 이용하여 완성도 높은 결과물을 나타내며 양면의 통일성을 나타내거나 양면을 달리 가공하는 방식의 결과물을 만들어냅니다 가공되지 않아 날카롭거나 BURR 등의 이물부분을제거하는 등의 장점을 보이며 #자동공급CNC양단가공 방식으로 자동공급과 CNC방식을 사용하여 가공시간을 줄여 생산성과 관련이 있으며 이를 #면취가공 이라고 합니다 중고양단가공기계사용을 하여 기계초기비용을 줄여 경제적인 부담을 낮추어 사용하실 수 있습니다
샤프트의 양면을 가공하기 위해서는 강력하고 발생하는 진동에 안전하게 지지될 수 있는 고정장치를 활용하여 정밀도 있는 가공결과물을 나타냅니다 자동공급장치와 함께 단단히 고정되기 때문에 기계장치를 중간에 멈추어 작업자가 직접 고정하지 않아 가공시간을 줄이며 양면을 동시가공을 진행하기 때문에 생산에 들어가는 시간을 절약하게 됩니다
모델 : BSK-300
제어장치(CNC) : FANUC - SYSTEM 18i - TB
제어축 수: 동시2축(X * Y) -수동1축
보간방식 : 직선 테이퍼 나사절삭 원호
데이타입력 : MDI DATA입력
최소설정단위 : (X) 0.001mm(직경) (Z) 0.001mm
최소이동단위 : (X) 0.005mm (Z) 0.001mm
절삭이송속도 : 0.0001 ~ 500.000 mm /rev
공구위치보정 0~ ±999.999mm(16조)
DWELL : 0~99999.999초

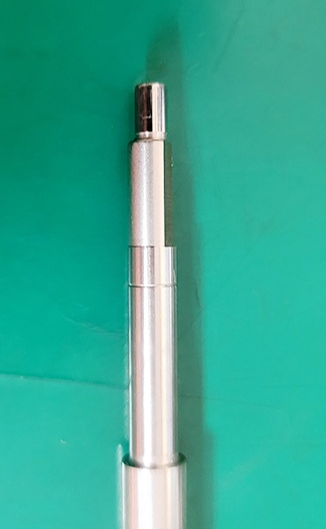

완성된 샤프트의 결과물입니다 테이퍼 절삭 원호 등의 가공방식이며 각 설정방식에 따라 좌우 모두 다른 결과물로 작업되 나타났습니다
프로그램설정으로 정확도 있는 치수와 최소한의 공차로서 작업결과물을 나타냅니다 이러한 작업방식은 한 번의 프로그래밍 설정으로 대량생산 시 일관되고 균형 있는 샤프트를 생산하며 이러한 작업물들을 교체사용 시에도 다른 부품과 결합력이 유지되어 지속적인 사용이 가능합니다 샤프트의 경우 동력을 끌어내기 위하여 회전축의 중심과 연결되어 다른 기계의 움직임을 나타내는 중요한 부품으로써 다루기 어려운 면의 소형의 직경을 가공합니다
기계의 전체적인 모습입니다 전면부에는 기계공급장치와 윗면에서는 기계의 직접적인 가공과정이 이루어지는 구조로 되어 있습니다 외관 도어를 사용하여 가공 시에 발생하는 금속파편에대해 안전사고에 대비하여 작업자들을 보호하는데 사용합니다 일제에서 생산된 EGURO사에서 제작된 중고기계 입니다
https://blog.naver.com/internetoh/223264844388 해당블로그를 참고하여 기계설명을 작성하였습니다
파이프의 양면을 가공하기에 정확성과 치수에 고려해 재료의 움직임을 방지하여 중심에는 적절한 고정을 합니다 사진상으로 보시기에 파이프중심과 양부분을 고정하는 장치가 보입니다 이러한 가공과정은 공구가 양쪽으로 쉽게 접근할 수 있도록 되어 있습니다
가공시 선삭은 목표로 하는 표면의 모양, 외경의 마무리를 하기 위해 재료를 깎아내는 것으로 가공기의 가장 기본적인 작업방식입니다 또한 나사산작업 태이퍼작업을 양쪽 끝에 수행하여 고정작업에 수월하게 쓰입니다 이러한 가공은 CNC가공방식으로 컴퓨터를 활용한 수치제어로서 반복적인 정밀작업에 사용됩니다
가공물의 공급방식과 작업방식으로 기계에서 파이프를 자동공급하는 방법 또한 생산시간을 줄이도록 합니다
이러한 자동화공급방식은 효율성과 함께 인건비를 절감하는데 장점을 보입니다

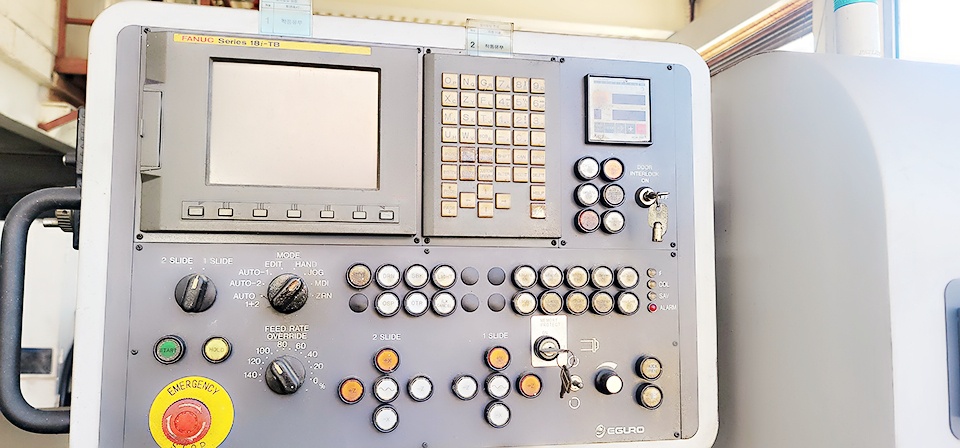

수치제어 (CNC) 기계는 다양한 형태로 잘 알려진 화낙사의 18iTB모델 이며 공차를 최소하한 마감 작업을 하는데 중요도 있게 사용됩니다 8.8.3.3.8.8.8.8.
