프레스작업[Power Press 3Ton],기어타입프레스,중고프레스 입니다
다이의 상하 운동으로 인해 원하는 형태로 성형가공하는 #산업용프레스 기계는 유형에 따라 여러가지 형태와 크기로 나뉘어져 있습니다 이번에 포스트 하는 #3톤파워프레스기계 는 소규모 생산에 맞춤형이나 샘플제작등에 사용하 수 있으며 기본적으로 성형을 포함해 절단이나 스탬핑 조립이나 기계가공 등의 사용할 수 있습니다 기계장만시 간결하게 사용하기 위해서 비용을 줄이기 위해 이러한 #중고파워프레스 를 흔히 이용되고 있습니다 다른 유형의 프레스기와 비교할때 정밀함과 강한 내구성의 특징을 가지고 있습니다
기어형태의 파워프레스는 슬라이드의 운동을 제어하는 역할로 회전력을 슬라이드로 전달하면서 위아래로 운동을 변형합니다 슬라이드의 속도와 토크를 변화시키며 정밀한 제어를 하는데 반복하여 사용해도 일관된 성능을 유지하여 여러가지 가공작업에 사용합니다 흔히 장기간 사용을 위해서는 강철로 구성되어 있으며 이는 하중을 견디고 고강도 사용에 사용합니다 내마모성이 있으나 중고기계에는 이러한 마모상태를 꼼꼼히 살펴봐야 합니다

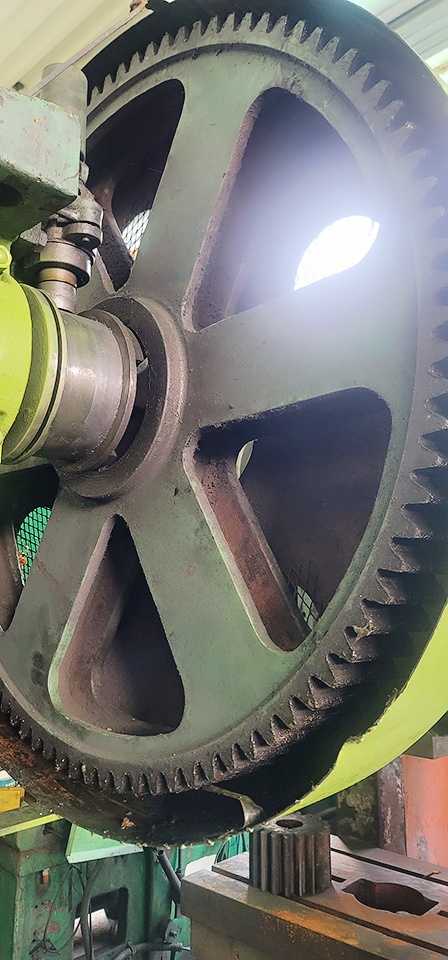

파워프레스 기어
기어의 종류에는 직선기어와 비틀림기어 기어비율조절기어가 있으며 해당기계는 가장 기본적인 두기어가 서로 맞물려 회전할 때 사용하는 직선기어 입니다 이는 휠과 축이 연결되어 회전력을 전달하며 베어링에서는 회전을 원할 하게 하기위해 마찰을 줄일 수 있도록 효율성을 높여 줍니다 주로 하나의 기어에는 모터와 연결되어 있으며 다른 기어는 슬라이드와 연결되어 직선운동으로 동력을 전달할 수 잇는 구조로 되어 있습니다 슬라이드의 속도와 힘을 조절하기 때문에 적합한 조건을 설정할 수 있기도 합니다

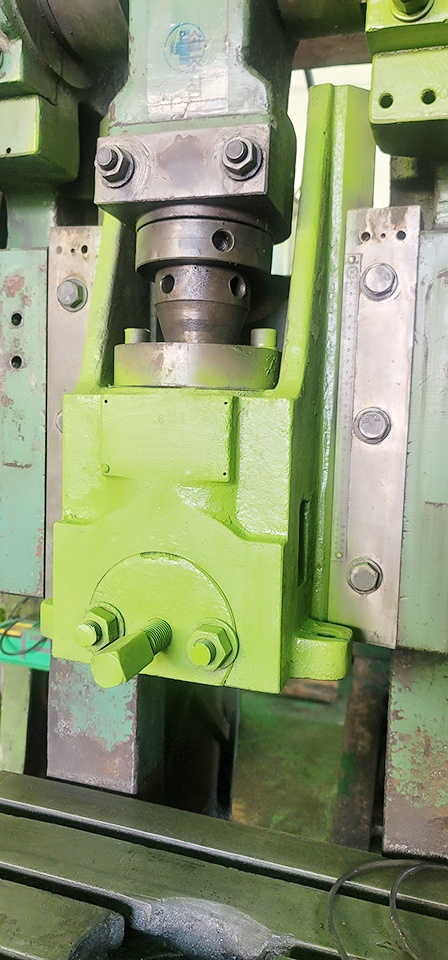

기어의 운동을 직선운동으로 바꾸는 슬라이드 연결부
슬라이드에 가해지는 압력과 힘을 효과적으로 연결하기때문에 정확히 정렬되어 있어야 하며 이는 가공의 정밀성과도 연결되어 있습니다 주로 연결봉과 베어링 고정장치로 이루어져 있습니다 흔히 크랭크 연결부라고도 하며 높은 하중을 견딜수있는 금속으로 이루어져 있어야 합니다
C프레임 파워프레스의 특징
C자 형태의 프레임으로 구성되어 잇어 슬라이드와 다이에 접근성이 편리합니다 C프레임은 작업공간을 효율적으로 사용하며 해당 3톤기계로 작업공간을 원활하게 사용합니다 이러한 형태는 강한 하중을 견딜 수 있으며 유연성과 진동을 흡수에 정밀성을 가지고 있습니다 금속판재의 성형과 찍어내는 작업 부품을 조립하는데도 큰 효율을 가질 수 있습니다
C프레임프레스와 H프레임프레스 비교
| C프레임 | H프레임 | |
| 구조 | C형태를 지니고있음 | 기본 두개의 수직기둥과 수평바가 연결되어있음 |
| 용도 | 소형부품의 적합 조립과 스탬핑등의 유연성있는 가공 | 대형부품의 고강고 성형작업 |
| 접근성 | 쉽게 다이에 접근할 수 있음 | 다이에접근이 불편 공간이 제한적 |
| 정밀도와 진동 | 적절한 정밀도를 가지고 있으나 H프레임보다는 다소 떨어질수 있어 단순한작업에 사용 | 높은 강도로 정밀한 작업과 진동을 흡수 |
*H프레임은 높은강도용으로 C프레임은 유연성 있는 작업에 사용이 적합
공압클러치
발페달이나 손으로 직접눌러 상하운동의 직접적인 제어를 할 수 있습니다 공기의 압력을 이용해 슬라이드의 작동을 멈추거나 움직일수 있으며 공기가 클러치 안으로 들어가게 되면 클러치가 연결되 슬라이드가 움직이는 원리로 작동합니다 이는 필요할때만 작업할 수 있으며 작업자에게는 편리하게 즉각적인 반응을 가지고 있어 작업에 효율이 있습니다.
https://blog.naver.com/internetoh/223583717344
해당블로그를 통하여 기계부품 관련 설명을 참조하였습니다
중고프레스기계 선택 시 고려사항
흔히 사용하고 있는 기계식 파워프레스로 기계부품의 교체가 있었으며 쉽게 부품을 구하여 기계관리면에서 가용성이 있는 편입니다 튼튼한 상태로 일부 부식이 있으나 긁힘과 찌그러짐은 없는 편이며 필요시 시운전을 확인해 볼 필요가 있습니다 특히 슬라이드의 움직임이 부드러운지의 여부가 중요하며 베어링과 공압시스템의 누수여부가 필요합니다
3돈의 중고공압클러치 기계식 파워프레스기계의 소개였습니다 작업의 용도와 정확성에 맞는 기계를 선택하여 중고기계사용을 유용하게 할 수 있어야 합니다 88.33.88.88
