200루베백필터[bag filter dust collector], 자동펄스클리닝,중고분진제거기 다량

200루베백필터[bag filter dust collector], 자동펄스클리닝,중고분진제거기 다량

산업현장, 실험실에서는 고정가공이나 실험 과정중에 분진이 발생하여 작업 환경을 악화시킬 수 있습니다 이를 해결하기 위해 집진기중 #백필터집진기 는 범위넓게 사용되고 있으며 여러개의 #필터백 을 통해 분진을 걸러낸 뒤 깨끗한 공기를 배출합니다 해당집진기는 #중고집진기 로서 필터백으로 구성된 내부 챔버와 분진호퍼 그리고 청정공기 배출팬등으로 이루어져 잇어 공기와 분진을 효과적으로 분리합니다 이번글에서는 백필터집진기의 주요 부품과 작동원리를 기반으로 살펴보려 합니다

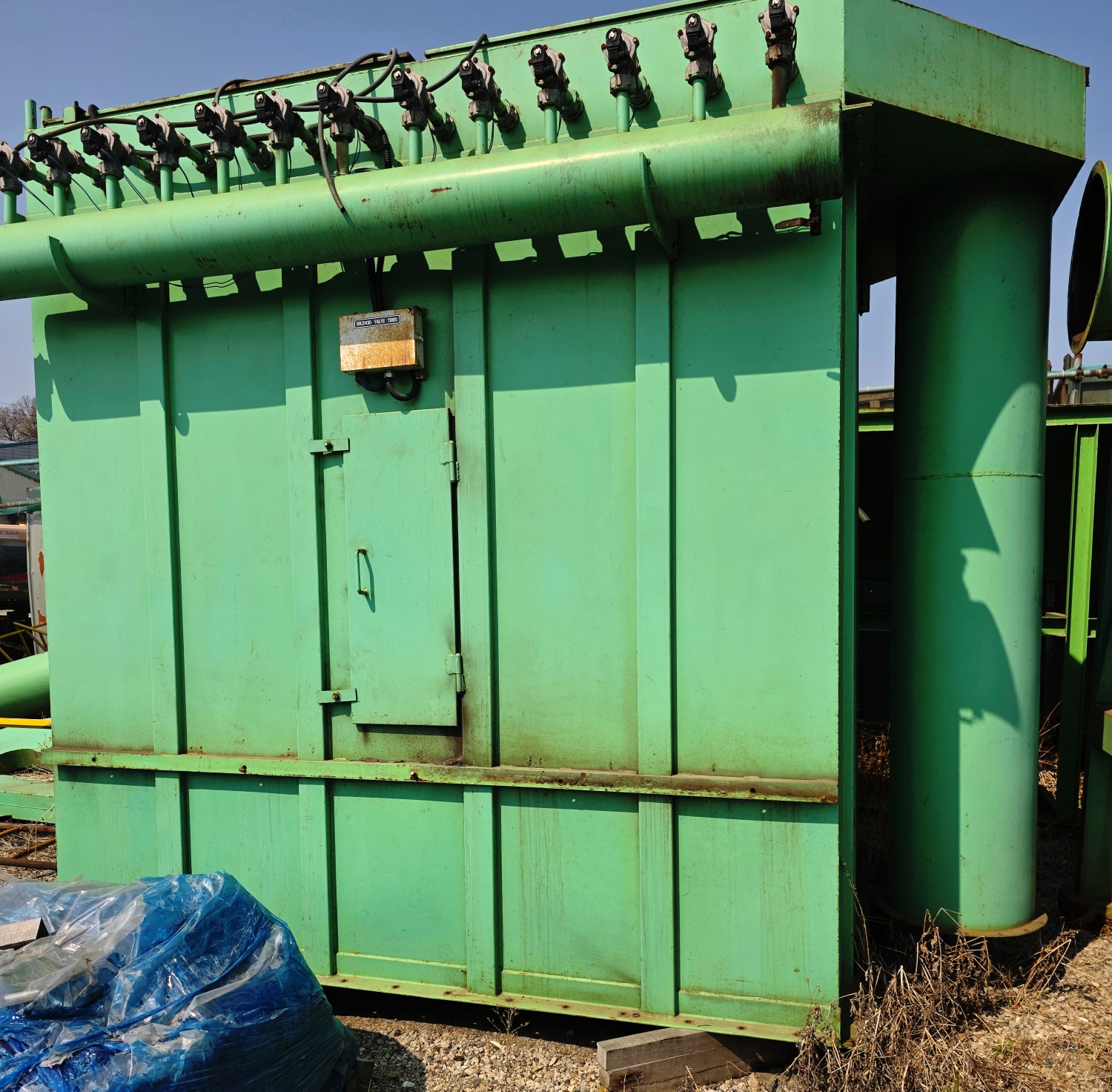

중고백필터집진기

필터백과 지지케이지

백필터집진기의 중요 부품으로 다량의 주머니형태의 필터지입니다(백필터) 주로 폴리에스터나 nomex 같은 합성섬유로 만들어지며, 공기 중의 분진만 통과시키고 먼지를 표면에 포집합니다 이때 필터백 내부에는 강철소재의 지지케이지가 들어 잇어 공기 흐름에 의해 백이 찌그러지지 않도록 지지합니다 정기적으로 펄스젯이나 진동방식으로 필터백을 깨끗하게 하고 찢어지거나 지나치게 마모된 필터는 즉시 교체해야 원할한 성능을 유지할 수 잇습니다

200루베백필터

흡입팬(blower)

집진기에서 공기를 흐르게 하는 동력장치로 블로어가 사용됩니다 팬은 일반적으로 집진기의 청정을 위해 후면에 설치되어 필터로 여과된 공기를 외부로 내보내거나 시스템으로 되돌려줍니다 팬은 분진과 함게 작동하기 때문에 베어링 윤활 벨트 장력 외함의 청결 상태등을 정기적으로 점검하여 먼지와 열로 인한 손상을 예방해야 합니다. 또한 팬의 성능을 유지하려면 임펠러에 먼지가 쌓이지 않도록 청소하는 것도 중요합니다

자동펄스클리닝

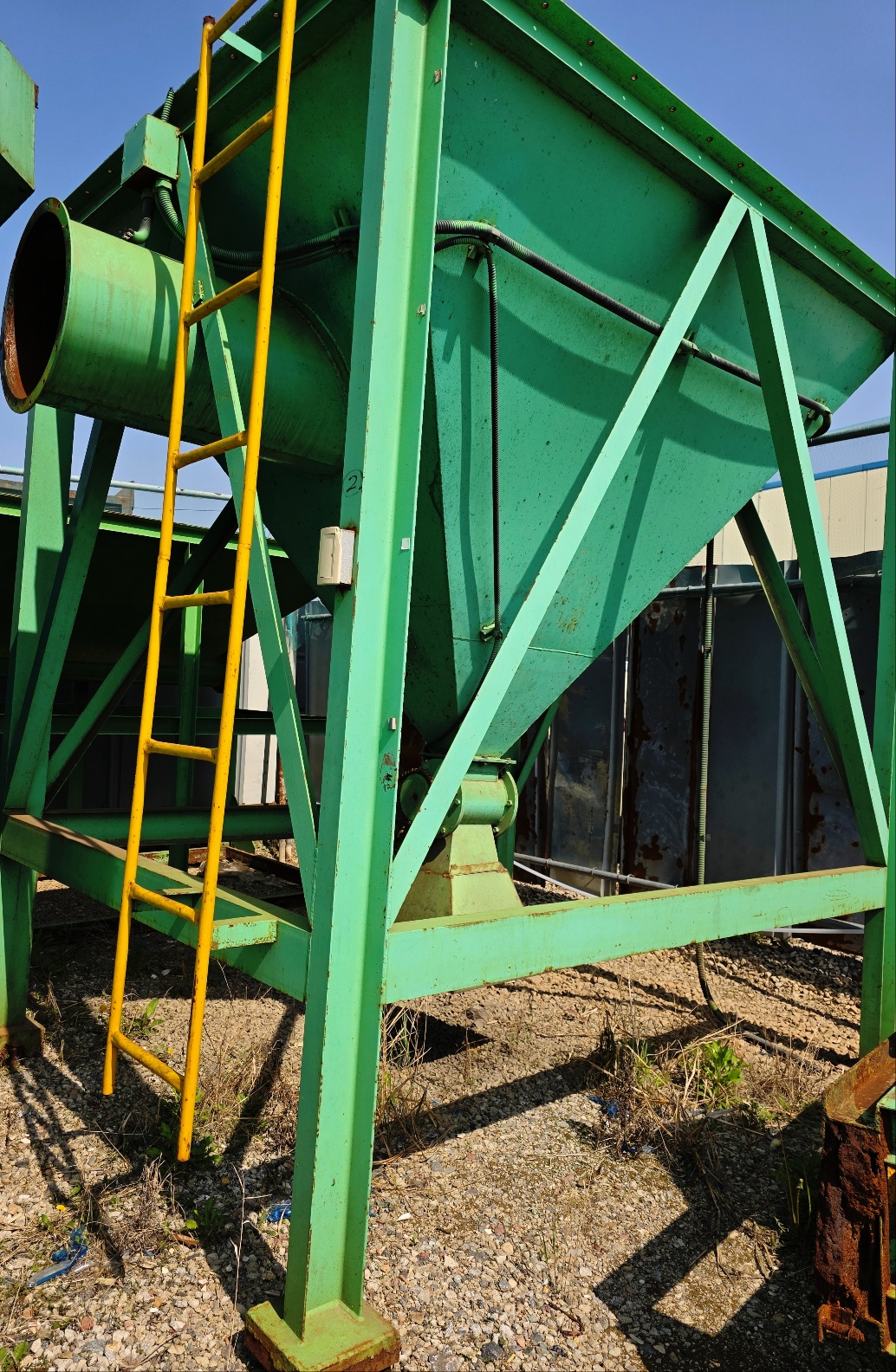

분진호퍼

필터백 에서 떨어저 내려온 분진은 아래쪽 분진호퍼에 모입니다 분진 호퍼는 깔때기 모양으로 설계되어 분진이 중력에 의해 호퍼 바닥으로 모이도록 합니다 일부 집진기에서는 호퍼의 진동장치나 흡착 패드가 추가되어 분진이 뭉치지 않고 원활히 배출되도록 돕습니다 유지보수 시에는 호퍼 내부분진이 쌓여 출구를 막지 않도록 주기적으로 점검하고 분진이 가득차기전에 배출설비로 내려보내야 합니다

중고분진제거기

로타리 밸브(체인구동식)

분진호퍼 아래에는 분진을 외부로 배출하기 위한 로타리 에어록 밸브가 설치됩니다 내부 로터가 회전하며 밀폐상태를 유지하면서 분진을 배출하는 장치로 집진기 내부의 밀폐를 유지하여 공기방출을 방지합니다 특히 대형 집진기에는 체인 구동식 이송장치와 결합된 로타리 밸브가 사용되기도 합니다 이 장치는 모터로 구동되는 체인으로 힘있게 분진을 밀어내며 정기적으로 체인 장력과 모터 상태를 점검해야 합니다

필터백대용량집진기

흡입덕트

공정설비에서 발생한 분진이 포함된공기를 집진기로 이송하는 통로로서 일반적으로 후드나 집진기 상단의 흡입구에 연결되어 있으며 각 덕트 경로가 직선에 가깝도록 설계하여 공기흐름 저항을 줄입니다 덕트는 공기흐름을 조절하는 댐퍼나 디플렉터가 설치되기도 하는데 분진축적으로 덕트가 막히지 않도록 정기적으로 내부를 점검하는 것이 좋습니다

먼지제거기

청정장치(펄스제트)

주기적으로 필터를 청정하게 만드는 펄스제트 시스템이 있습니다 압축공기탱크와 솔레노이드 밸브를 통해 짧은 시간동안 강력한 공기 충격이 강 백필터의 내부로 분사되어 먼지층을 털어냅니다 이과정에서 떨어진 분진은 다시 호퍼로 떨어저 모이게되고 이로인해 고효율 청정이 가능해집니다 유지보수를 위해서는 솔레노이드 밸브아 에어라인의 누설 여부를 점검하고 정해진 압력과 간격이 잘 조정되어 있는지 확인해야 합니다

https://blog.naver.com/internetoh/223852481547 기계관련특성을 참조하여 작성하였습니다

환경관련설비

계측 장치 및 제어 시스템

집진기의 상태를 파악하기 위해 차압게이지나 계기판이 설치됩니다 차압게이지는 필터백 양단의 압력차이를 측정하여 필터 막힘 정도를 알 수 잇게 해주며 주기적인 점검을 통해 청소주기를 설정할 수 있습니다. 또한 흡입 및 배출 덕트에는 댐퍼가 설치되어 공기흐름을 조절하며 제어판을 통해 펄스 청정 주기를 설정할 수 있습니다 유지보수 시에는 계측 장치가 정확히 작동하는지 댐퍼가 원활하게 움직이는지를 확인하고 필요한 경우 센서나 제어기를 보정하는 것이 좋습니다

대기오염방지장비

이처럼 백필터 집진기는 필터를 활용해 공기 중 분진을 걸러내고 분진호퍼와 로타리 밸브 등 주요 부품을 통해 분진을 효과적으로 처리합니다 각 부품의 기능과 설치 목적을 이해하면 올바른 선택과 설치가 가능하고 정기적인 유지보수로 장비 수명을 연장할 수 있습니다 백필터 집진기는 단순한 구조처럼 보이지만 필터백의 상태와 압력차이를 주기적으로 확인하고 배출 장치와 팬의 상태를 점검하는 등의 관리가 필요합니다 88.33.88.88

---
