부제 : 중고구조물과 FFU팬 유닛을 이용한 이동형 클린존 조립방식



제조현장엥서는 생산 효율성을 높이기 위해 유연한 청정공간 확보가 점점 중요해지고 있습니다. 기존설비에서 회수한 #클린룸모듈프레임 을 활용하면 비용 부담없이 #간이형클린부스 를 구성할 수 있어 많은 업체들이 관심을 보이고 있습니다. #FFU 와 결합했을 때의 공기정화 효과는 상당하며, 특히 이동형 클린부스로 제작하면 작업 위치 변경이나 레이아웃 조정이 필요할 때 매우 실용적입니다. 바퀴가 달린 알루미늄 프레임은 생각보다 튼튼하면서도 이동이 편리해서 임시 청정구역 설치에 안성맞춤입니다. 조립형 구조의 가장 큰 장점은 상황에 맞게 크기나 형태를 자유롭게 바꿀 수 있다는 점입니다

포터블크린부스

1. 중고 알루미늄 프레임의 기본 구성 요소 파악하기

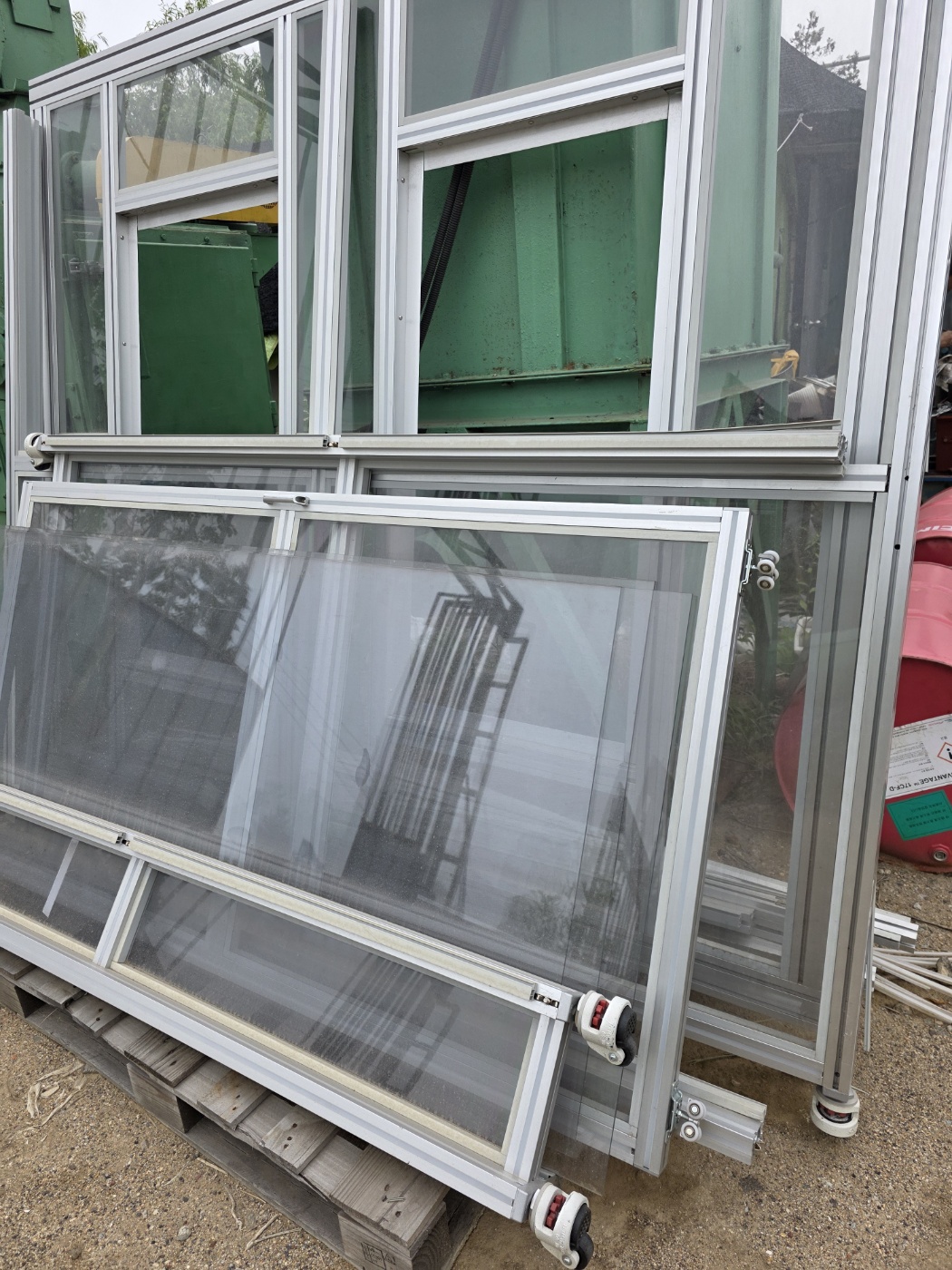

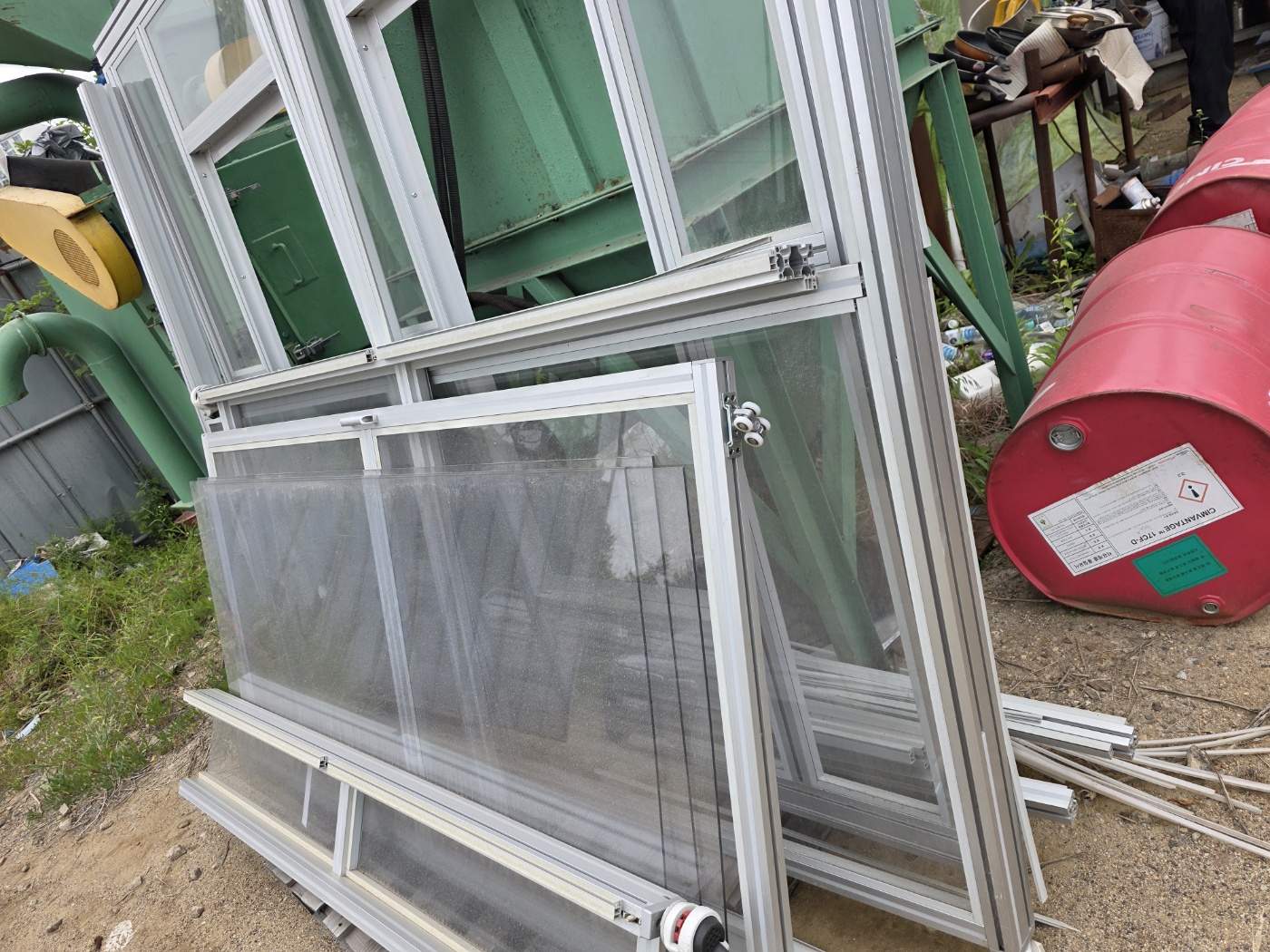

중고 크린부스에서 분해한 알루미늄 프레임을 자세히 살펴보면 상당히 체계적으로 설계되어 있음을 알 수 있습니다. 상단에는 투명한 폴리카보네이트나 강화유리 패널이 설치되어 있고, 하단 역시 같은 소재의 투명판으로 구성되어 외부 오염물질 차단과 동시에 내부 작업 상황을 확인할 수 있게 되어 있죠, 문짝 부분은 대부분 양방향 슬라이딩이나 힌지 방식으로 개폐가 가능하게 만들어져 있어서 작업자 출입이 편리합니다. 프레임 하단에는 360도 회전하는 산업용 캐스터가 있으며 작업장 바닥이 고르지 않거나 좁은 공간에서도 원활히 이동할 수 있도록 설계돼있습니다.

modular clean booth

2. 유닛 조립 시 반드시 확인해야 할 핵심 사항들

프레임을 조립할 때 가장 신경 써야 하는 부분은 각 연결 부위의 브래킷 간격과 고정 방식입니다. 경험상 브라켓 간격이 조금만 어긋나도 전체 구조물의 강성에 문제가 있을 수 있어 측정과 재측정을 여러 번 하는 것이 좋습니다. FFU 유닛을 올려야 하는 상부 프레임은 상당한 하중을 견뎌야 하므로 중심 지지대 보강이 필수입니다

상부구조 보강작업을 할 때는 추가 브래킷이나 보강재를 사용해 하중 분산이 잘 되도록 해야 합니다. 하단은 작업 편의성을 위해 개방형으로 유지하면서도, 상단부의 공기정화기능이 제대로 작동할 수 있도록 기류 흐름을 방해하지 않는 구조로 설계하는 것이 중요합니다.

dust-free booth

3.FFU 유닛의 내부 구조와 작동원리 이해하기

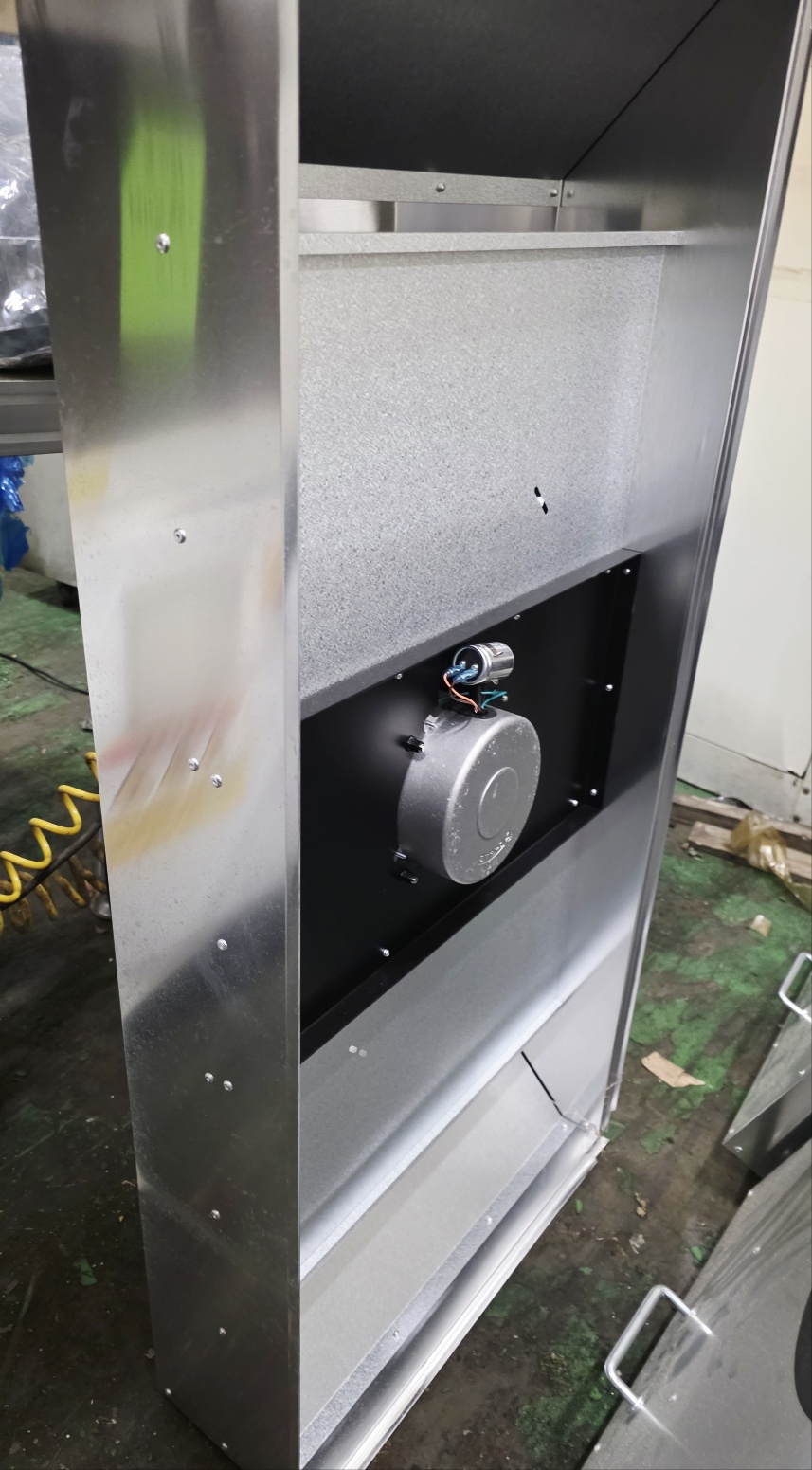

내부를 보면 정교하게 만들어져 있다는 것을 느낄 수 있습니다. 중앙에 위치한 모터 일체형 팬이 핵심 부품인데, 이 팬이 공기를 강제로 흡입해 hepa 필터를 통과시킨 후 아래쪽으로 깨끗한 공기를 분사하는 방식으로 작동합니다. 팬의 회전속도를 조절할 수 있어서 필요한 풍량에 맞춰 설정할 수 있는 점이 실용적입니다. 측면과 후면에는 전원 케이블과 제어장치 정리되어 잇고 조작패널을 통해 풍량이나 운전모드를 쉽게 바꿀 수 있습니다. 외부 하우징이 스테인리스스틸로 되어 있어 부식에 강하고 청소도 간편한 편입니다.

필터 교체 시기가 되면 상단 커버를 열고 교체할 수 있어 어렵지 않게 유지 보수 할 수 있습니다.
https://blog.naver.com/internetoh/223902690645 모듈식 클린룸에 대한 특성을 참고하였습니다.

clean booth system

4. FFU 외관 특징과 프레임 연결 방법 상세 가이드

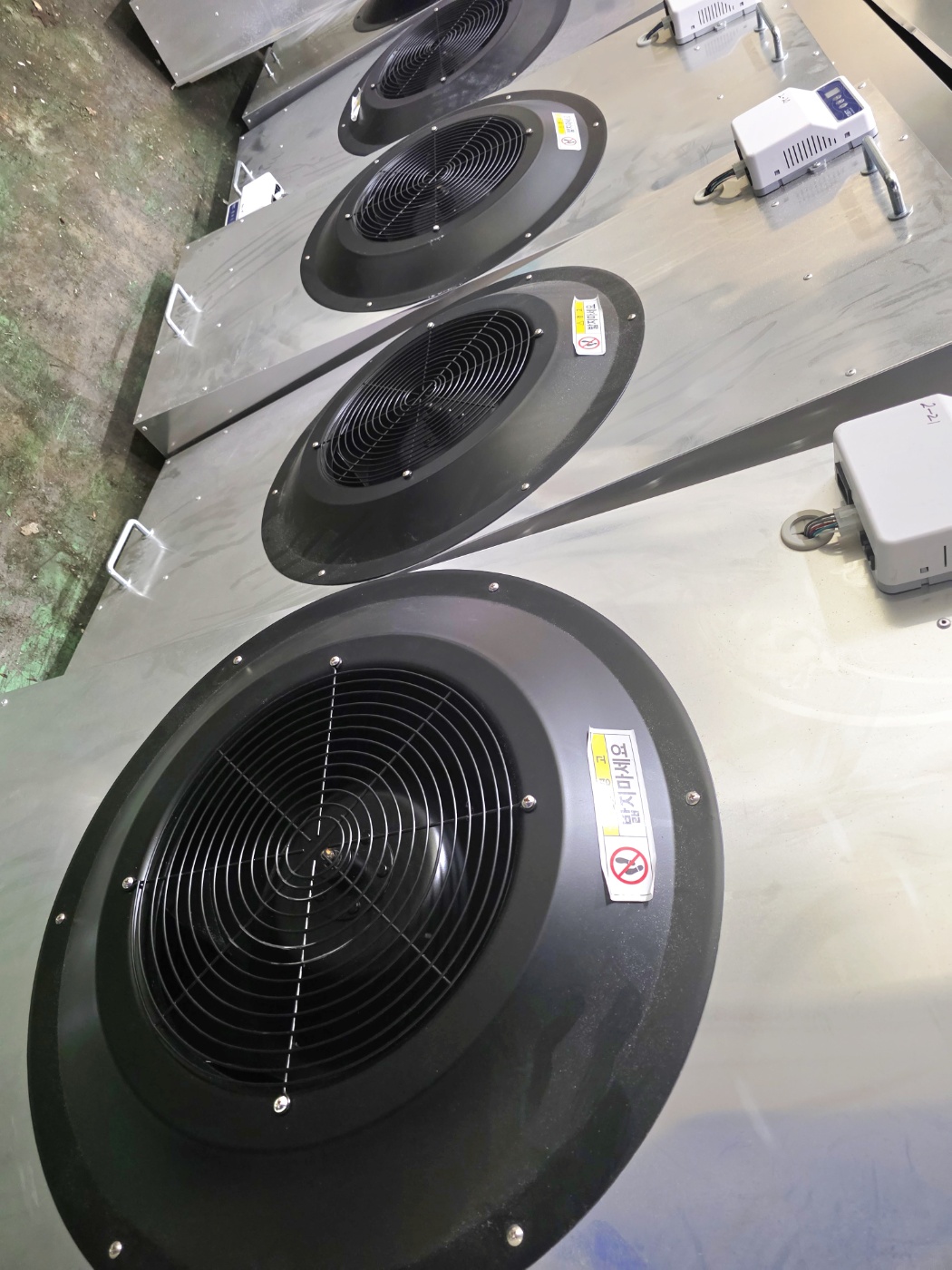

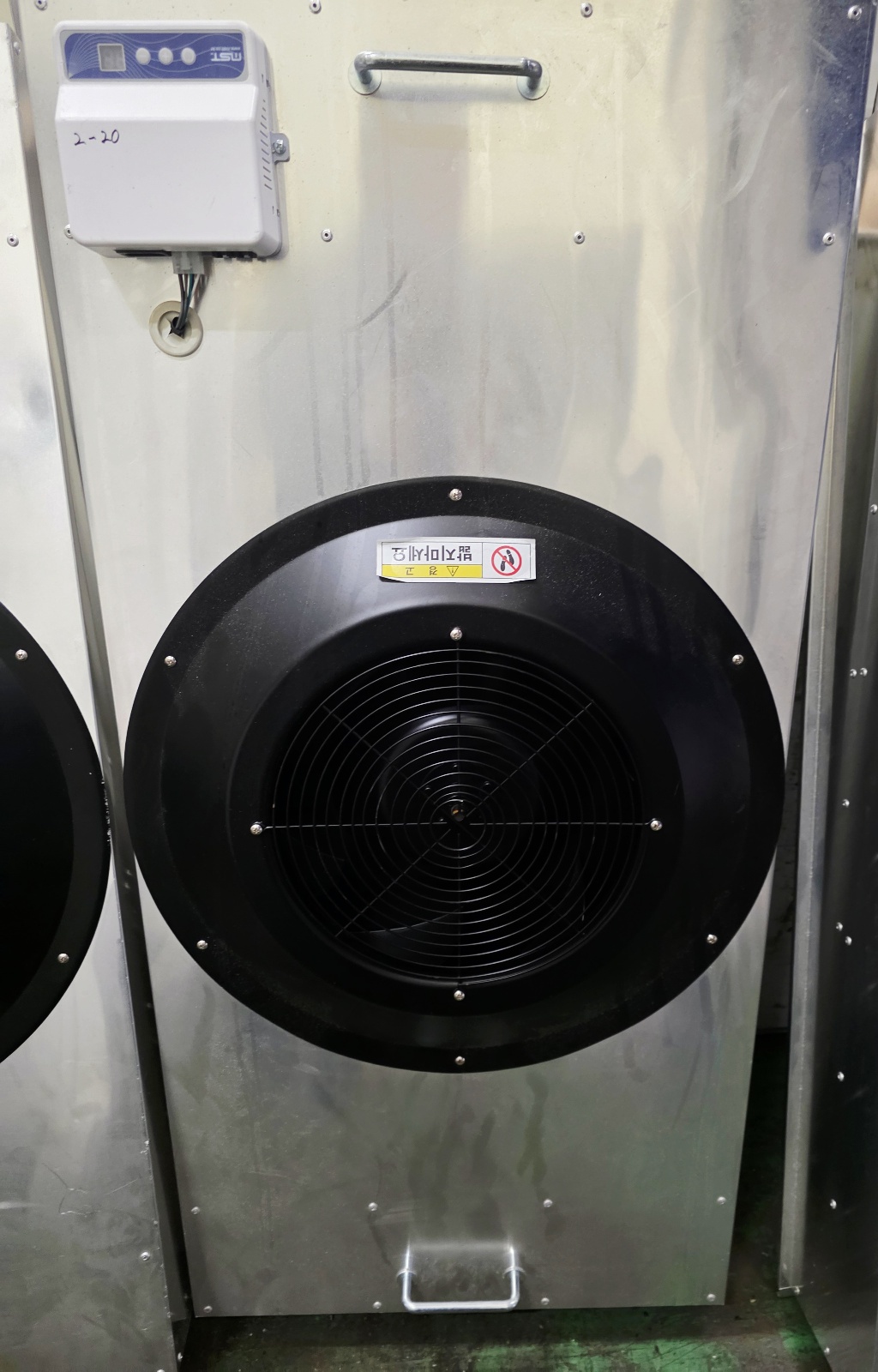

FFU 유닛 외관을 보면 전면에 공기 흡입구가 크게 뚫려있고, 상단에는 각종 조작스위치와 표시등이 배치되어 있는 것을 확인할 수 있습니다. 크기는 보통 610*610mm나 1220*610mm 규격이 표준이며 프레임에 맞아떨어지도록 치수가 맞춰져 있습니다. 설치 시 알루미늄 프레임의 상단 가로대에 전용 브래킷을 사용해서 볼트로 단단히 고정하는 방식을 사용합니다. 설치 높이를 맞추는 것도 중요한데, FFU하단면이 작업자 머리 위로 충분히 올라가야 하면서도 공기 흐름이 작업 표면까지 잘 도달할 수 있는 높이를 찾아야 합니다. 일반적으로 바닥에서 2.2~2.5m 정도가 적당하다고 보시면 됩니다.

secondhand clean booth

5. 다양한 산업 현장에서의 실제활용사례

이런 조립식 크린부스는 생각보다 다양한 현장에서 이용되고 있습니다. 대학연구실에 바이오샘플처리 임시 청정공이나 중소전자부품에서 반도체 패키징 작업 시 국소청정 구역 확보용으로 활용하고 있습니다. 특히 코로나19 이후 바이오 관련 업체들이 긴급히 청정공간을 확보해야 할 때 이런 조립식 부스가 큰 도움이 되었다고 들었습니다. 이외에도 자동차 부품제조업체에서 정밀센서나 전자제어 모듈조립 시 먼지 차단용으로 사용하는 사례도 있습니다. 88.33.88.88

---



포터블 클린부스를 직접 조립해 보면 중고프레임과 FFU 유닛의 조합이 예상보다 훨씬 실용적이고 효과적입니다. 초기마련비용을 크게 절약하면서도 필요한 청정도는 충분히 확보할 수 있어 특히 예산이 제한적인 중소기업에서 유용한 솔루션이 될 수 있을 것 같습니다. 작업 환경변화에 맞춰 언제든 조립과 배치를 바꿀 수 있다는 유연성이 큰 매력으로 올 수 있을 것입니다.
