#중고롱슬라이드프레스 : 긴 스트로크를 지원하는 #hydraulicpress 는 산업현장에서 깊이 있는 작업을 위해서 이용하고 있습니다. 특히 #700mm스트로크프레스 는 금형높이가 큰 제품에도 대응이 가능하다는 점에서 선택하게 되는데요 가이드 포스트의 직진도는 이러한 #유압프레스 의 성능을 평가하는 핵심 요소 중 하나입니다. 사용자는 장비의 구조적 특징을 이해하면 작업환경과 제품에 적합한 기계를 선택하는데 여기서는 긴 스트록 유압프레스가 왜 필요한지와 어떤 구조적 요소를 살펴하는지 전달하려 합니다.

유압프레스의 가이드 포스트와 슬라이드 구조

유압프레스의 기본 구조와 역할

유압프레스는 유압에너지를 이용해 금속과 복합소재를 가공하는 장비 입니다. 상부 스랄이드, 하부테이블, 유압실린더, 가이드 포스트, 파워팩으로 구성되어 있습니다. 이 구조는 작업시 슬라이드가 수직으로 고르게 압력을 전달하도록 설계되어 있으며 긴 스트록 작업에서는 테이블의 강성과 유압시스템의 용량이 특히 중요합니다 작업자는 이런 기본 구조를 알고 자신의 공정에 적합한지에 대해 판단할 수 있어야 합니다.

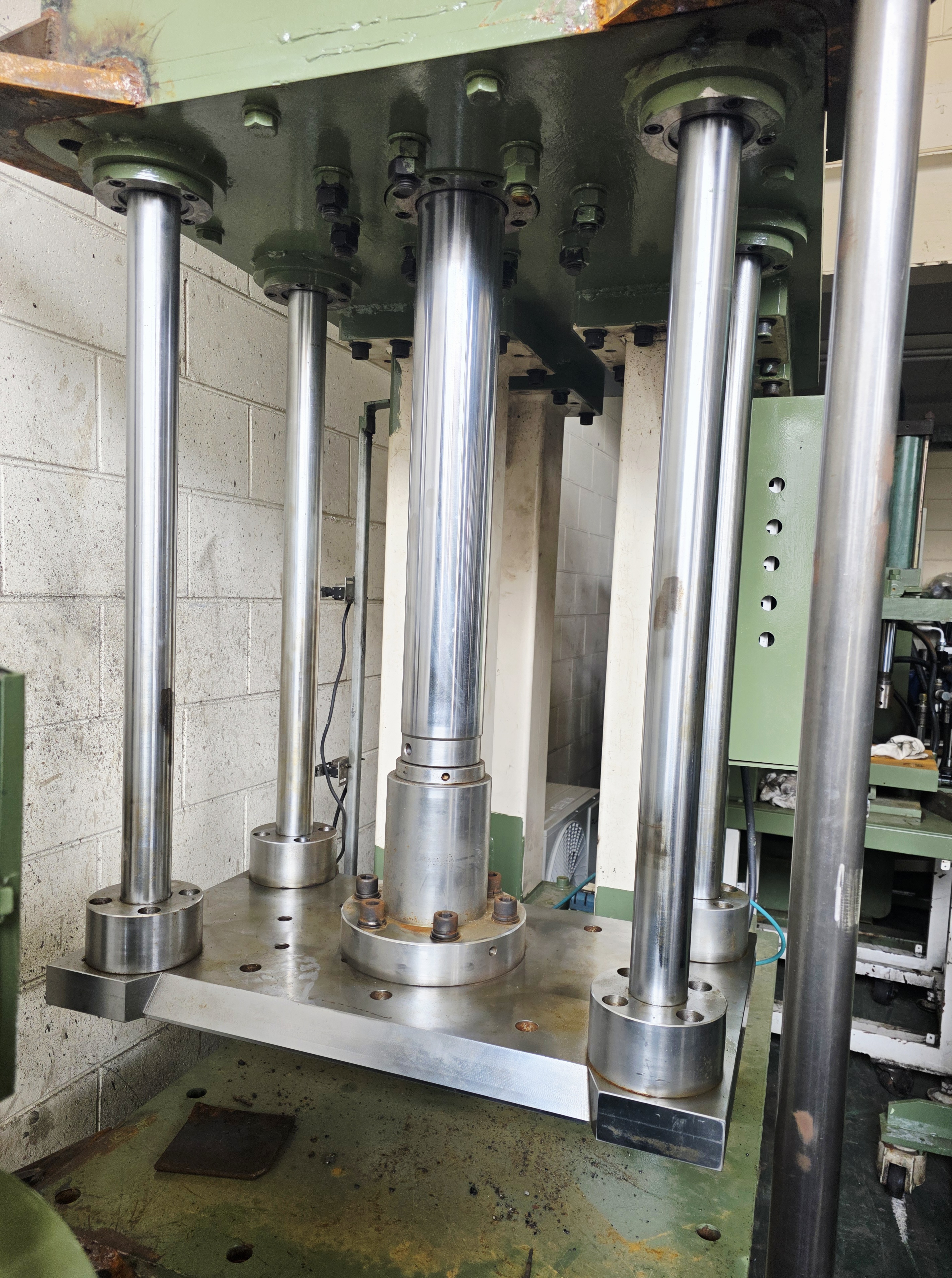

700MM 스트로크 유압프레스의 작업대와 기둥연결부

가이드 포스트의 기능과 직진도의 중요성

가이드 포스트는 슬라이드의 경로를 안내하며 수평과 수직을 유지하는데 결정적인 역할을 합니다. 직진도가 확보되지 않으면 테이블과 슬라이드 간의 압착력이 균등하지 않아 금형 손상이나 제품 불량으로 이어질 수 있습ㄴ다. 긴 스트록일수록 기둥의 표면 상태와 강성이 더 큰 역할을 합니다. 가이드 포스트의 마모가 심해지면 슬라이드가 기울어져 한쪽에 하중이 집중될 수 있습니다. 사용자는 정밀한 작업이 필요할 때 기둥의 직진도를 반드시 확인해야 합니다.

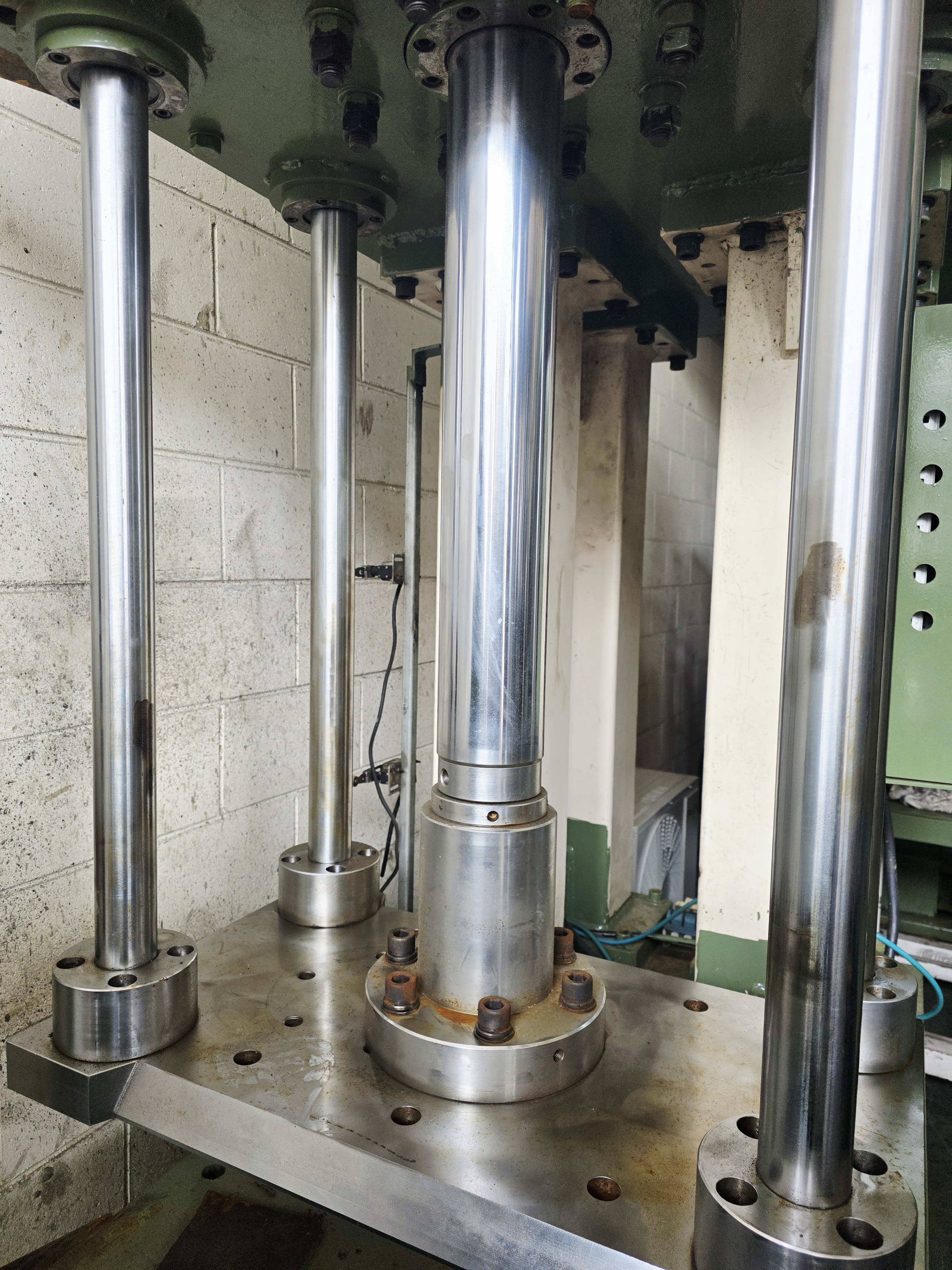

긴스트록 유압프레스 네 기둥과 테이블 배치

700mm 스트로크가 필요한 작업환경

700mm 이상의 스트록과 중대형급 유압프레스 입니다. 스트로크는 깊은성형 대형 금형 다단 금형 작업에 필요하며 슬라이드가 크게 이동하므로 금형장착과 탈착이 용이해지고 공정의 유연성이 높아집니다. 특히 고무, 복합소재, 전기차 등의 부품등 깊은 캐비티를 가진 제품제작에 적합합니다.이런 작업에서는 긴 스트록과 함께 테이블 면적이 충분히 확보되어야 합니다. 기계를 선택할 때 작업물의 최대 높이를 고려해야 합니다.

4기둥기계전경 가이드포스트 배열

긴 스트록에서 발생하는 하중 분포

슬라이드가 길게 내려올 때 하중에 고르게 분포되어야 제품의 품질이 유지됩니다. 가이드 포스트가 균형을 잡아주지 못하면 기울어짐이나 측면 하중이 발생합니다. 이런 상황은 금형의 수명을 단축시키고 제품 치수에 편차를 발생시킬 수 있습니다. 따라서 기계의 설계와 유지관리 모두에서 하중 균형이 중요한 요소로 작용합니다. 사용자는 하중이 균일하게 전달되는 기계인지 여부를 점검할 필요가 있습니다.

유압프레스제어반 온도조절기와 타이머 패널

기둥마모의 원인과 증상

가이드 포스트의 마모는 장시간 사용, 오염된 윤활유, 잘못된 하중 분포 등에서 기인합니다. 마모가 진행되면 기둥 표면에 홈이 생기고, 슬라이드의 수평이 틀어집니다. 마모가 심해질수록 작업 중 진동과 소음이 증가하고 제품 불량이 늘어납니다. 이런 증상은 눈에 잘 띄지 않지만 제품에 미묘한 변형을 남깁니다.  사용자는 기계 점검시에 기둥 표면의 상태를 반드시 육안과 게이지로 확인해야 합니다.

유압프레스 기둥표면 근접확인

직진도 저하가 제품 품질에 미치는 영향

직진도가 저하되면 금형에 비정상적인 힘이 작용해 균열이나 편마모가 생깁니다. 또한 작업물의 두께가 일정하지 않거나 치수가 벗어나는 불량이 증가합니다. 정밀도를 요구하는 부품일수록 직진도의 중요성이 커지며, 최종 제품의 품질 관리 비용이 높아질 수 있습니다. 다라서 기계의 직진도가 유지되면 장기적으로 공정의 안정성과 생산성을 높이는데 도움이 됩니다. 사용자는 직진도 관리가 기계선택의 중요한 기준임을 이해해야 합니다.

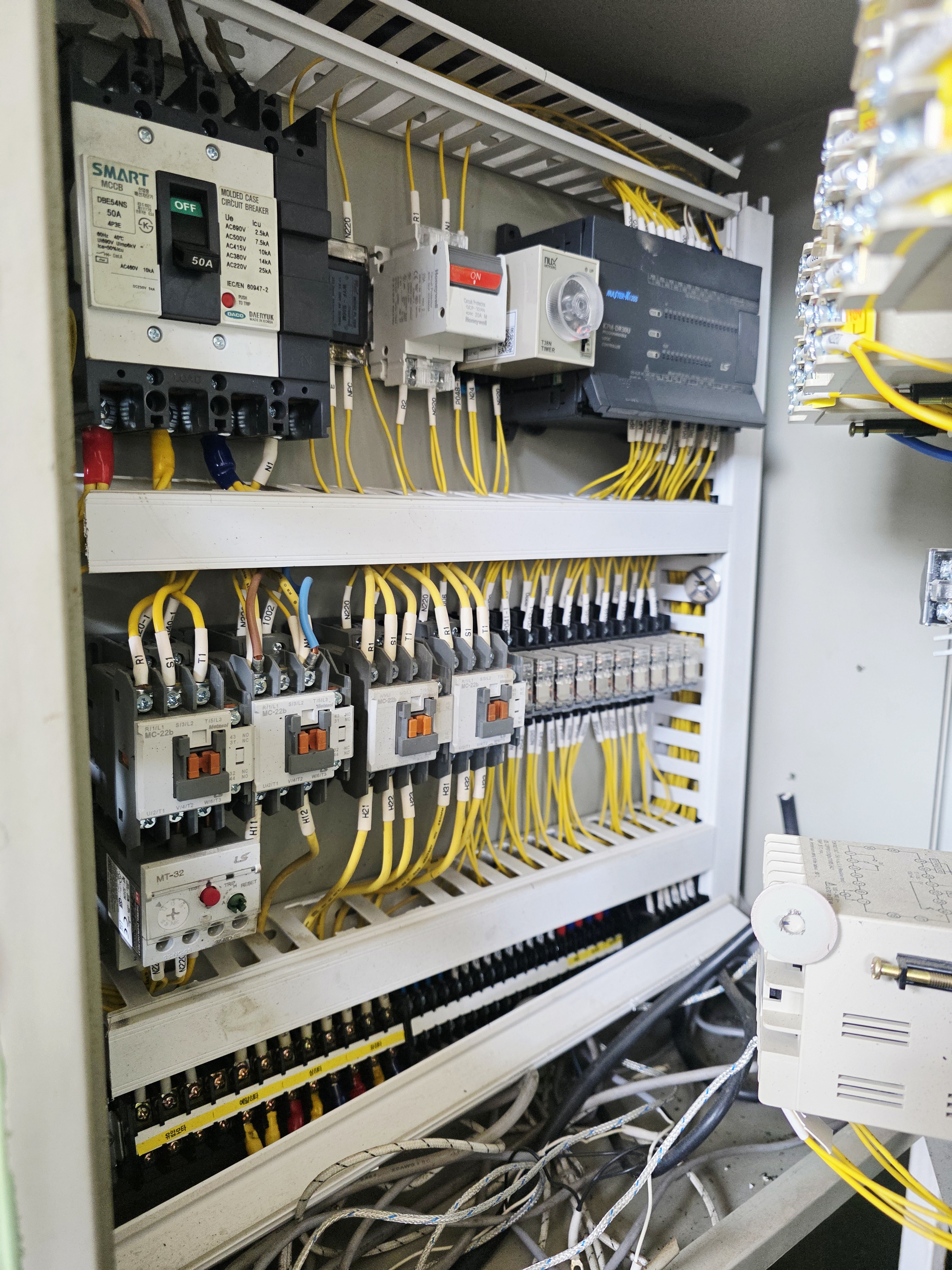

전기배선과 plc 장착 유압프레스 내부 제어함

정밀도 유지관리 방법

직진도를 유지하기 위해서는 기둥 표면을 정기적으로 청소하고 윤활을 충분히 해야 합니다. 정해진 주기에 따라 기둥과 베어링의 마모 정도를 측정해 간극이 기준치를 넘지 않도록 관리합니다. 기둥과 슬라이드 간의 마찰을 최소화 하면 기계의 수명도 함께 연장됩니다. 작업 환경의 먼지나 이물질을 차단하는 것도 중요합니다 관리가 잘된 기계는 품질의 일관성을 유지하는 데 유리합니다.

https://blog.naver.com/internetoh/223931736916 중고롱스트록 부품별 설명과 장단점에 대한 내용을 참조하였습니다.

유압프레스 파워팩 펌프와 오일탱크 구성

기계설계 시 고려할 점

긴 스트로크 유압프레스를 설계할 때는 기둥의 강성, 직경, 표면 경도, 베어링 종류를 고려해야 합니다. 스트록이 길수록 기둥이 받는 굽힘 하중이 커지므로 소재와 단면 설계를 가오하해야 합니다. 테이블과 슬라이드 간의 강성비를 맞춰야 비틀림을 방지합니다. 또한 기계의 진동을 줄이기 위해 접촉면의 품질과 구조적인 안정성을 높이는 것도 필요합니다. 사용자는 이런 설계 요소를 이해하면 현장에 적합한 사양을 선택하는데 도움이 됩니다. 88.33.88.88

---

결론

긴 스트록 유압프레스에서 가이드 포스트의 직진도는 제품품질과 작업 안정성에 직접적인 영향을 줍니다. 특히 700mm 스트록크에서 기둥의 강성과 표면 상태 관리가 더욱 중요하며 정기적인 점검과 적절한 유지관리는 기계수명을 연장하고 품질을 유지하는 기본임을 알 수 있습니다. 사용자는 기계구조와 원리를 이해한뒤 적절한 장비를 선택해야 합니다.
