#쇼트블라스트 현장에서 기계를 볼때 어디서부터 봐야 할지 고민해야 합니다 겉으로 보기에 거대한 철문이 잇고 체인이 있는 구조물이 복잡하게 있습니다 하지만 조금 더 가까이서 보면 이 장비가 어떤 원리로 돌아가는지 보이는데 예를 들어 수직방식으로 가공물건을 들어 올리는 구조라던가 내부에 걸리는 고리의 회전 방향 같은 것이 있습니다 #행거쇼트기 는 사진으로 보면 구조가 보입니다.

이 글에서는 #중고행거타입쇼트기 를 직접 살펴보면서 구조의 역할을 하고 있는지 짚어보려합니다. 쇼트기를 처음 본다면 주의할 포인트가 있으며 도어 개폐 방식이나 내부 마모판처럼 겉으로는 잘 보이지 않지만 실제 사용이나 관리 편의성과 직결된 부분들을 중심으로 이야기해보겠습니다

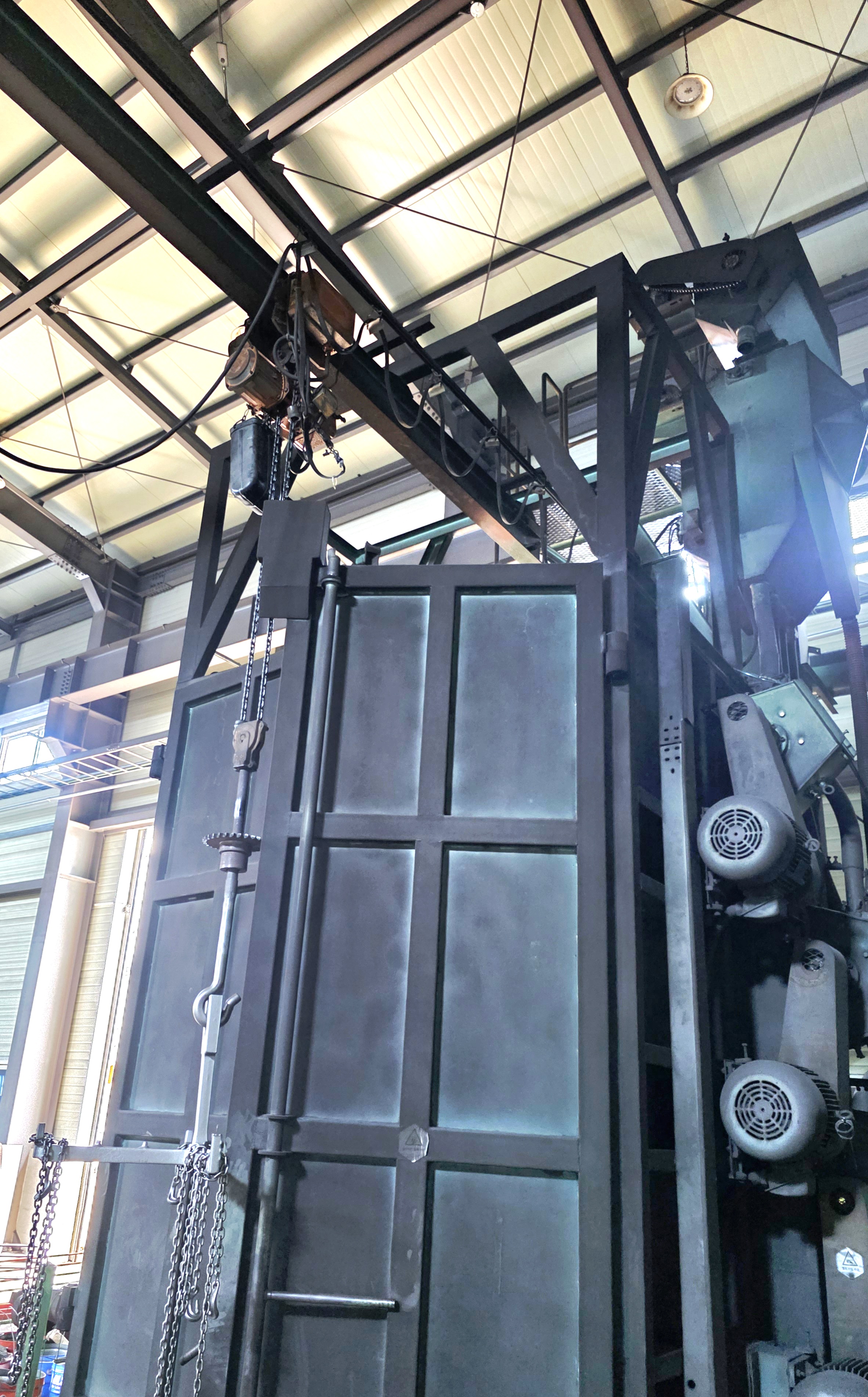

체인 리프트 방식의 수직 개폐 도어가 적용된 중고 행거타입 쇼트기 외형 구조

도어 개폐 방식은 체인 리프트식 수직개방구조

쇼트기 전면의 도어는 위쪽 체인 구동을 통해 수직으로 열리고 닫히는 구조입니다. 측면 개폐형과 달리 이 방식은 작업 공간을 절약하면서도 무거운 행거 구조물을 안정적으로 밀폐할 수 있다는 점에서 많이 사용합니다. 체인과 연결된 기어 박스의 작동원리는 단순하지만 오랜 시간 마모가 누적되면 소음이나 밀폐 불량이 발생할 수 있어 상태 확인이 필요합니다.

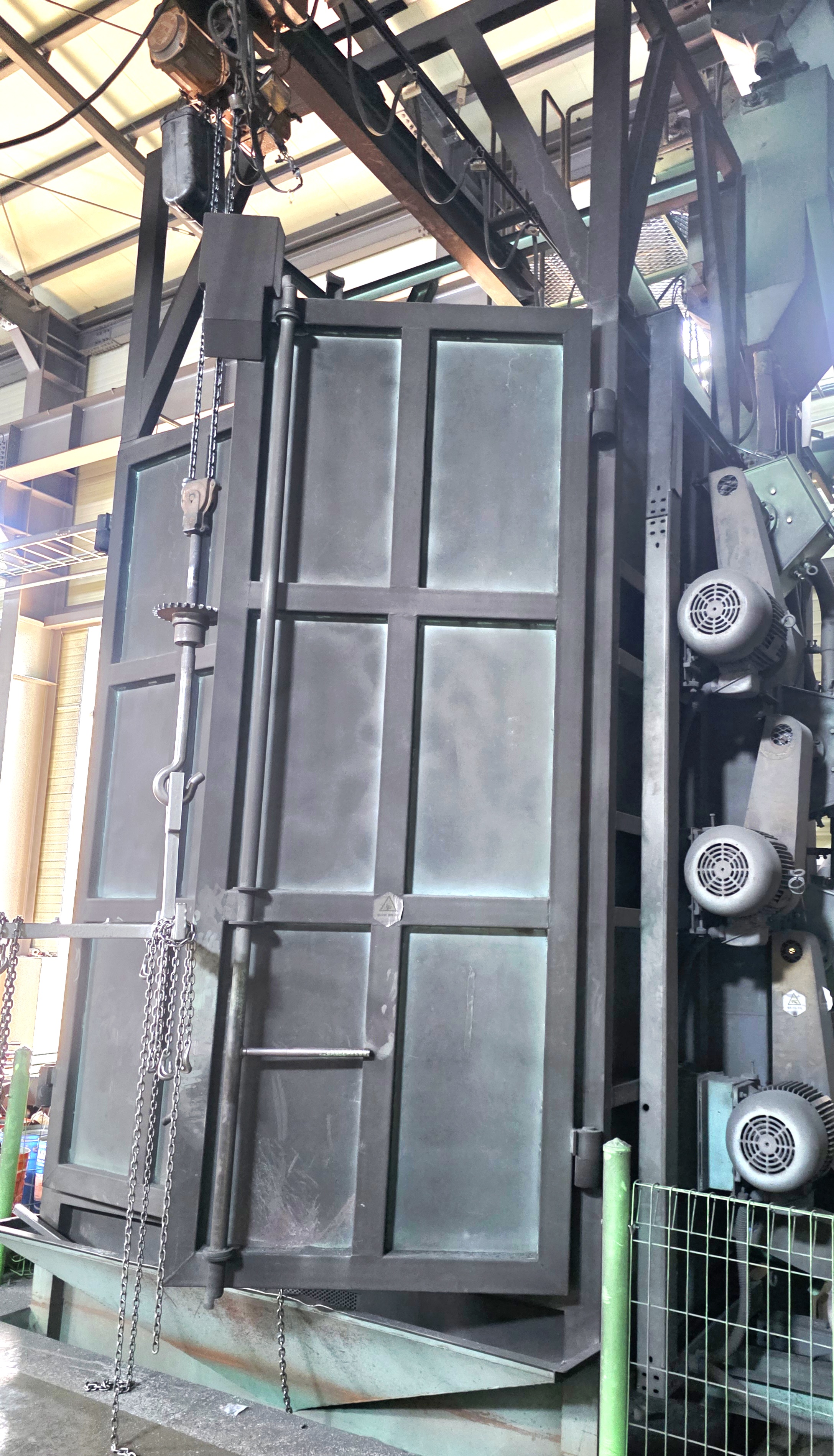

도어 좌우 균형을 유지하는 강철 프레임과 다단 임펠러 유닛이 배치된 본체

프레임 구조는 하중 분산을 고려한 박스형 보강 방식

기계 전체를 지탱하는 외형 프레임은 격자형 보강 구조로 되어 있어 상하의 무게를 고르게 분산시킵니다. 도어 자체도 상당한 중량이기 때문에 프레임이 균형을 제대로 잡지 못하면 도어 밀폐력이나 기계 진동 문제로 이어질 수 있습니다. 사진에서도 좌우 대칭의 지지 구조가 설계되어 있음을 확인할 수 있습니다.

챔버 내부에 설치된 교체형 마모판 배열과 볼트 고정 방식

행거 고정 방식은 중심 고리 회전형 구조

쇼트기 내부에는 체인으로 연결된 고정 고리 하나 중심을 잡고 있습니다.

이 고리는 일저한 속도로 회전하거나 정지된 사태에서 분사 작업을 반복적으로 수행하도록 세팅됩니다. 크레인에서 직접 내려 고정하는 방식이 아닌, 내부 구조물에 걸어 사용하는 방식이기 때문에 회전 반경이나 높이를 미리 확인하는 것이 중요합니다.

hanger type shot balsting machine

내부 마모판은 교체형 볼트 고정 구조

가장 눈에 띄는 건 챔버 내부 천장과 벽면에 빽빽하게 설치된 마모판입니다. 이 부품은 금속 쇼트가 반복 충돌하는 부위에 설치되어 있으며, 모두 볼트 고정식으로 교체가 가능하도록 설계되어 있습니다. 사진상으로도 판넬이 고르게 분포돼 있어 사용흔적과 교체 이력 등을 눈으로 대략 유추할 수 있습니다.

중고행거쇼트기 외형

마모판 배열은 충격 분산을 위한 격자 구조 사용

천장과 벽면 마모판은 정사각형으로 나뉘어 있으며 나사 고정점을 기준으로 분사 각도와 맞물리는 구조로 되어 있습니다. 이렇게 배열된 이유는 금속입자가 특정 부위에 몰리지 않게 하여 마모를 분산시키기 위함입니다. 정기 점검 시에는 이 배열이 고르게 유지되고 있는지, 일부가 페이지 않았는지를 보는 것이 중요합니다.

KRH-20 hanger shot machine 제어판넬

제어 패널의 기종 명칭과 외장 설치 방식

이 장비의 제어부는 본체 일체형이 아닌, 외부에 별도로 장착된 독립형 판넬 구조로 구성되어 있습니다. 사진속 기계는 KRH-20 TYPE 라는 표기는 기계기종이며 해당 모델의 작동 메뉴얼을 구하는데 좋은 단서가 됩니다. 또한 판넬 전면에는 기능별 스위치 외 경고등 운전상태표시램프, 정지라벨 등이 명확히 나뉘어 있어 작업 중 실시간 상태 파악이 가능하도록 설계되어 있습니다 이와 같은 외장 제어판은 추후 정비 또는 판넬 교체 시 별도 불리 작업이 용이하다는 장점도 가지고 있습니다.

https://blog.naver.com/internetoh/223947811907 기계의 구조 설명내용을 발췌하였습니다.

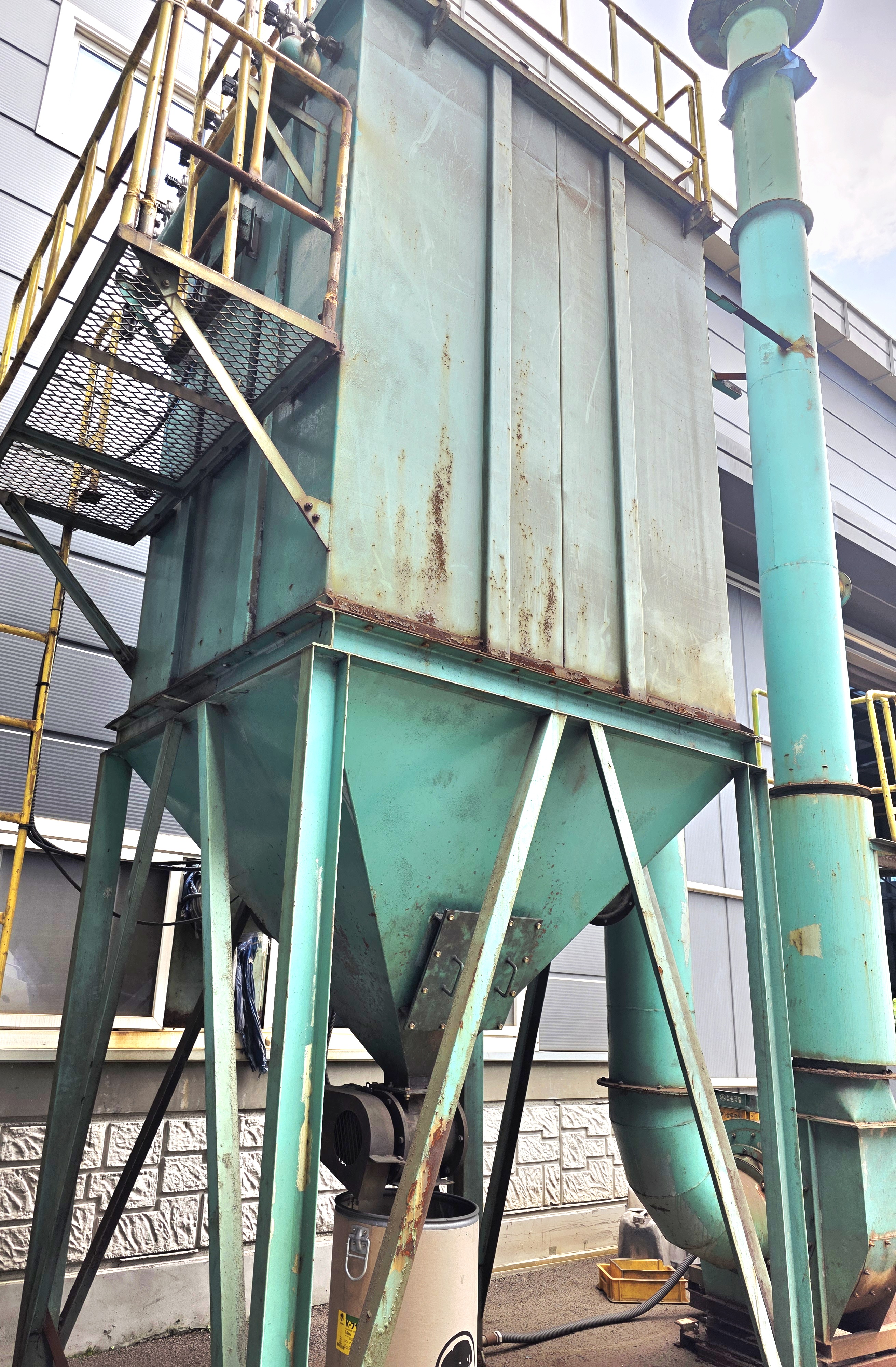

중고 분진 집진기 외형과 드럼형 수거 방식

외부 집진기는 드럼 수거 방식의 독립구조

외부에는 별도 설치된 분진 집진기가 연결돼 있습니다. 이 장치는 작업 중 발생하는 분진이나 미세 금속 파편을 하부 드럼통으로 수거하는 구조로 되어 있으며 드럼 내부 상태나 필터 교체 가능 여부에 따라 집진효율이 좌우됩니다. 특히 오래된 집진기는 내부에 슬러지나 파편이 쌓일 수 있어 교체 주기를 미리 파악해 두는 것이 좋습니다.

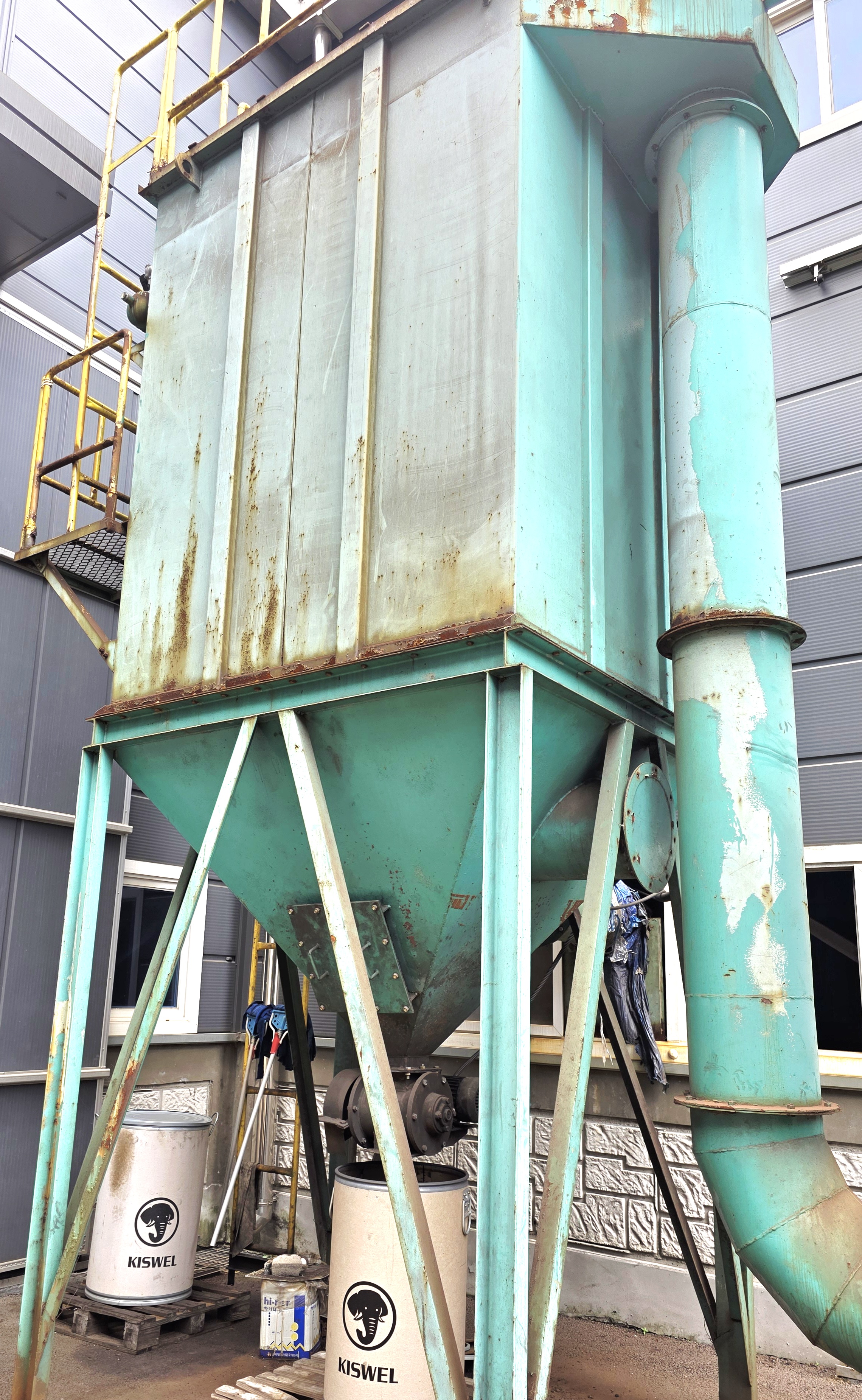

금속 분진 제거용 집진기 본체와 지지 프레임

분사 후 처리 동선은 직선 배출설계

쇼트 작업이 끝난 뒤 발생하는 입자와 폐기물은 하단부의 경사면을 따라 외부로 흘러나가게 됩니다. 이렇게 직선 배출 구조를 갖춘 설비는 분사 효율 외에도 후처리까지 염두에 둔 설계로 내부 바닥면을 육안으로 확인하여 이물질이 고이지 않는지 살펴볼 수 있습니다. 사진에서 보이는 바닥의 구조도 마모된 상태가 아닌 평탄한 곡선으로 유지되고 있어, 배출 효율이 높게 유지되고 있음을 추측할 수 있습니다. 88.33.88.88

---

결론

행거 타입 쇼트기는 단순한 외형보다, 내부 구조와 하중분산, 그리고 마모 대응 설계가 중요한 중고기계입니다.

도어 개폐의 안전성, 고정 방식의 유연성, 내부 패널의 교체 가능 여부는 실제 작업자의 효율성과도 직결되며 집진 설비와 하부 배출 동선까지 포함해 전체 흐름을 이해하는것이 중고기계 마련의 도움이됩니다. 사진 한장에서 놓치기 쉬운 세부 요소들을 구조 중심으로 살펴본다면 기계마련 판단에 훨씬 명확한 기준을 세울 수 있을 것입니다.
