4-Column Hydraulic Press 20T -수직슬라이드타입 중고프레스기 구조
현대 제조 공정에서 부품의 정밀 조립과 성형을 담당하는 유압 프레스는 공장의 생산성과 직결되는 핵심 설비입니다. 특히 20톤급 장비는 자동차 부품, 가전, 금형 공정에서 가장 활용도가 높은 규격입니다.
소개하는 장비는 안전유압에서 제작된 20톤급 4주식 유압프레스입니다. 본 장비는 하부 테이블이 고정된 Fixed Bed 구조와 상부 실린더가 하강하는 Down-Stroking 방식을 채택하여, 고하중 작업 시에도 프레임의 왜곡 없이 일정한 가압력을 유지합니다. 사진을 통해 확인 가능한 기계의 사양과 기술적 특징을 아래에 정리해 드립니다.
1. 압력 모니터링 및 공압 관리 (Pressure Gauge & FRL Unit)

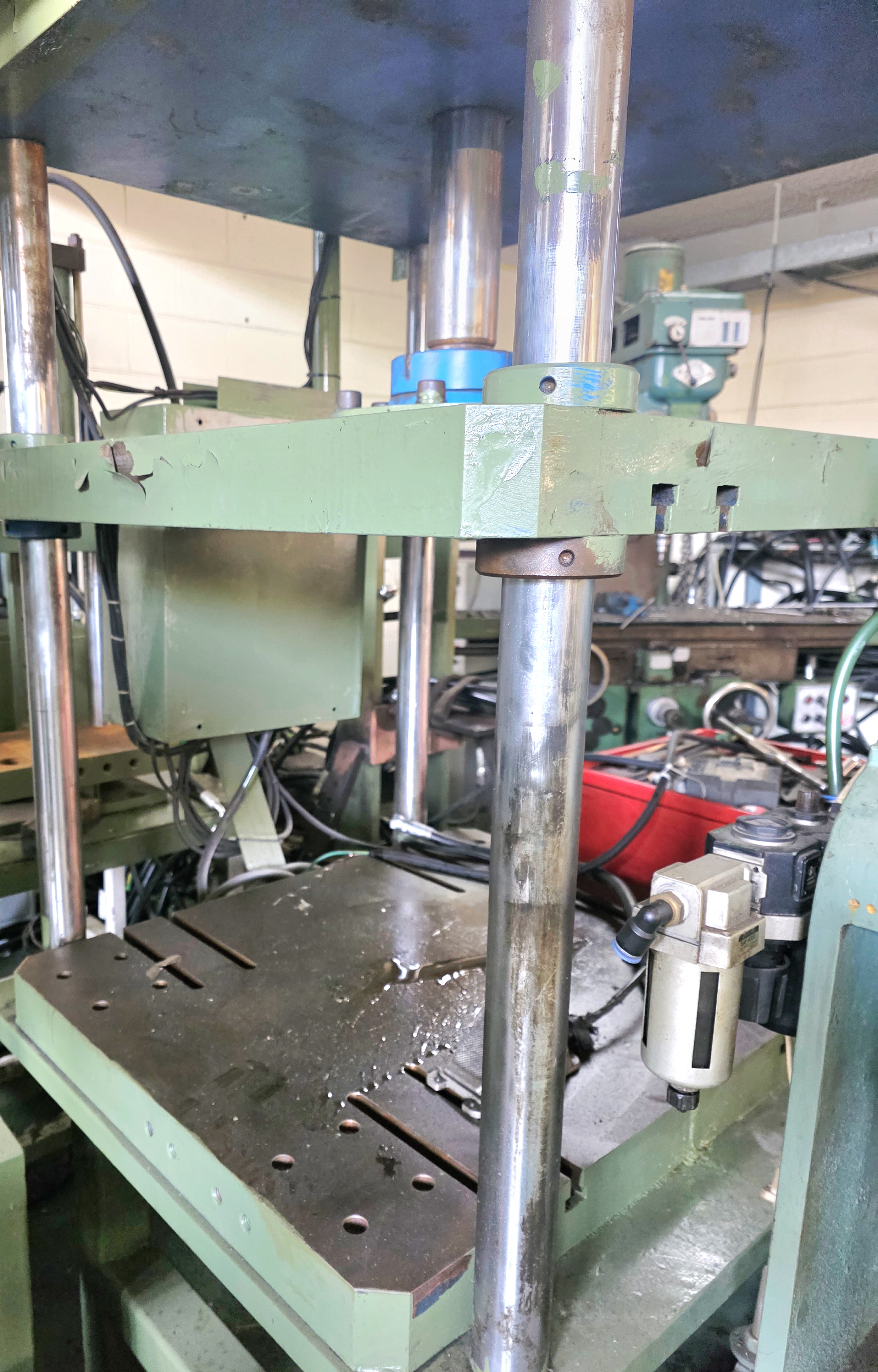

정밀 압입 공정에 필수적인 유압게이지가 전면에 배치되어, 가압 시 톤수를 즉각적으로 확인할 수 있습니다. 또한 측면에는 공압 보조장치를 위한 Air Filter & Regulator(FRL 유닛)가 장착되어 있어, 클러지 작동이나 보조 실린더 연동 시 깨끗한 공기압 공급과 적절한 윤활을 지원합니다.
[입고] 20톤 유압프레스 중고 - 하부 테이블 고정식 및 상부 슬라이드형
2. 전기 모니터링 시스템 및 조작반 (Electrical Control Panel)

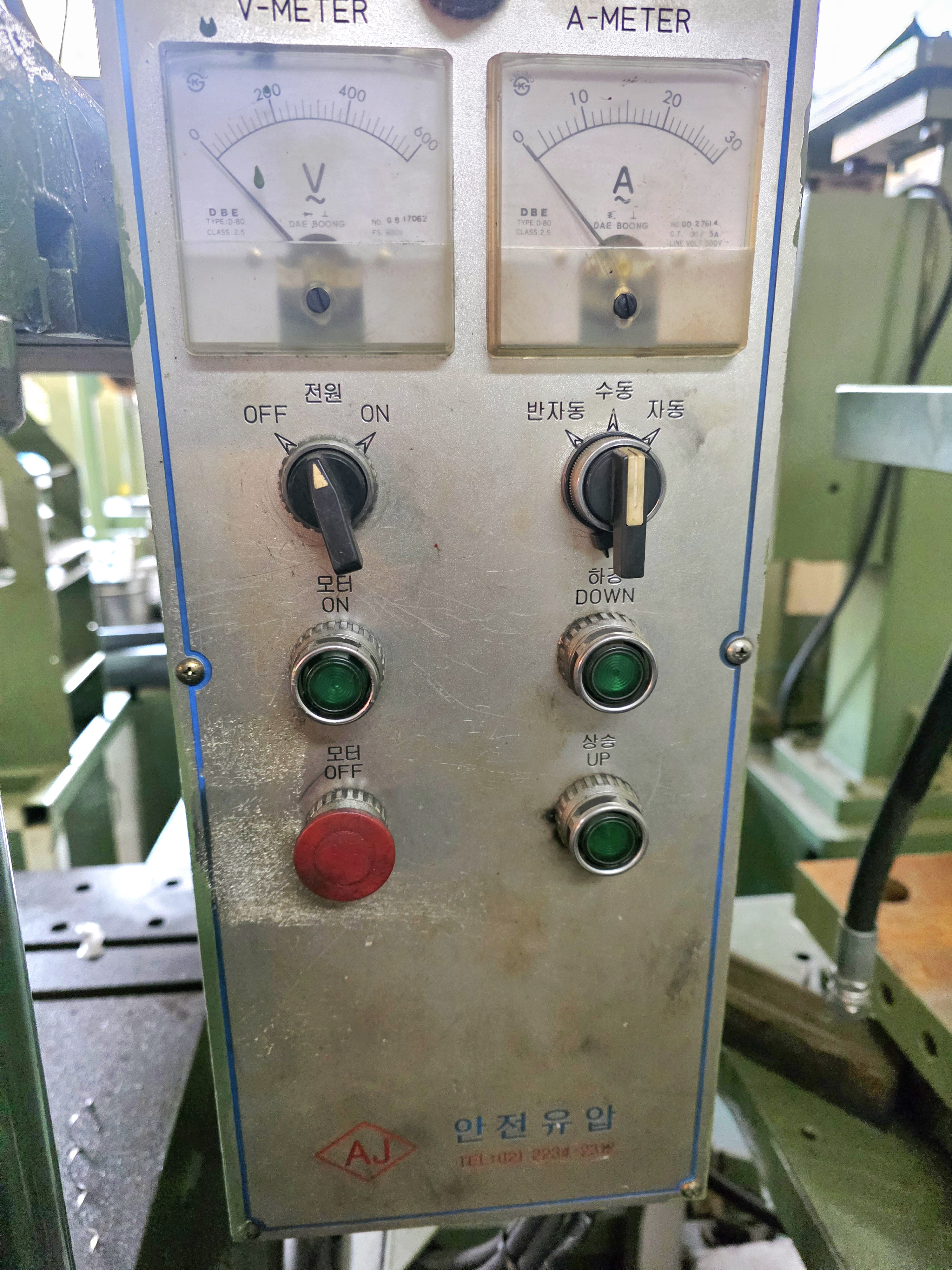

기계 측면에 위치한 독립형 제어반은 작업자의 안전과 편의성을 동시에 고려했습니다. 패널 상단에 장착된 전압계와 전류계를 통해 인입 전원의 안정성 및 모터 부하 상태를 실시간으로 모니터링할 수 있습니다. 조작 스위치는 직관적인 레이아웃으로 구성되어 있으며, 비상정지 버튼 등 필수 안전장치가 완비되어 있습니다.
3. 고정식 베드 및 표준 T슬롯 (Fixed Bed & Standard T-Slot)

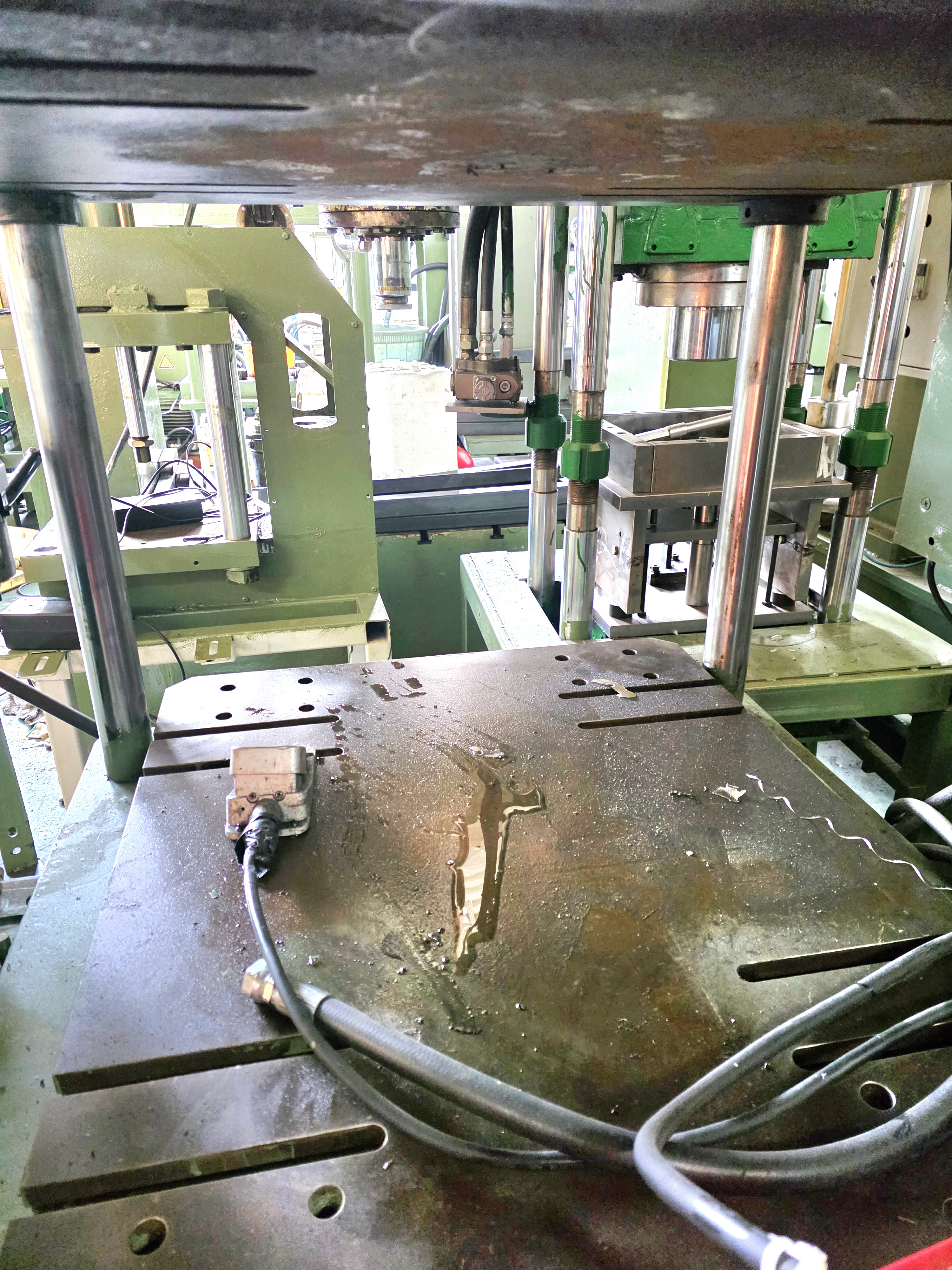

작업대(Bed)는 프레임과 일체화된 Fixed Bottom Table(하부 테이블 고정식) 구조로 설계되었습니다. 테이블 상면에는 가공 지그나 금형을 신속하게 체결할 수 있도록 표준 규격의 T-Slot(T홈)이 정교하게 가공되어 있습니다. 베드의 두께와 강성은 20톤의 압력을 견디기에 충분하며, 작업 면의 평탄도가 양호하여 대형 부품의 압입 작업 시 기준면 확보가 용이합니다.
4. 상단 통합형 유압 구동 유닛 (Top-Mounted Hydraulic Unit)
장비 상부에는 메인 실린더와 유압 펌프, 모터가 일체형으로 구성된 Power Unit이 거치되어 있습니다. 이러한 Down-Stroking (상부 하강형) 구조는 하단 공간을 온전히 작업대로 활용할 수 있게 하며, 유압 라인의 최단 거리 배치를 통해 응답 속도를 높였습니다. 실린더 로드의 노출 부위와 호스 피팅 상태는 사진상으로도 누유 흔적 없이 견고하게 체결되어 있음을 알 수 있습니다.
5. 하드 크롬 도금 가이드 포스트 (Precision Guide Posts)

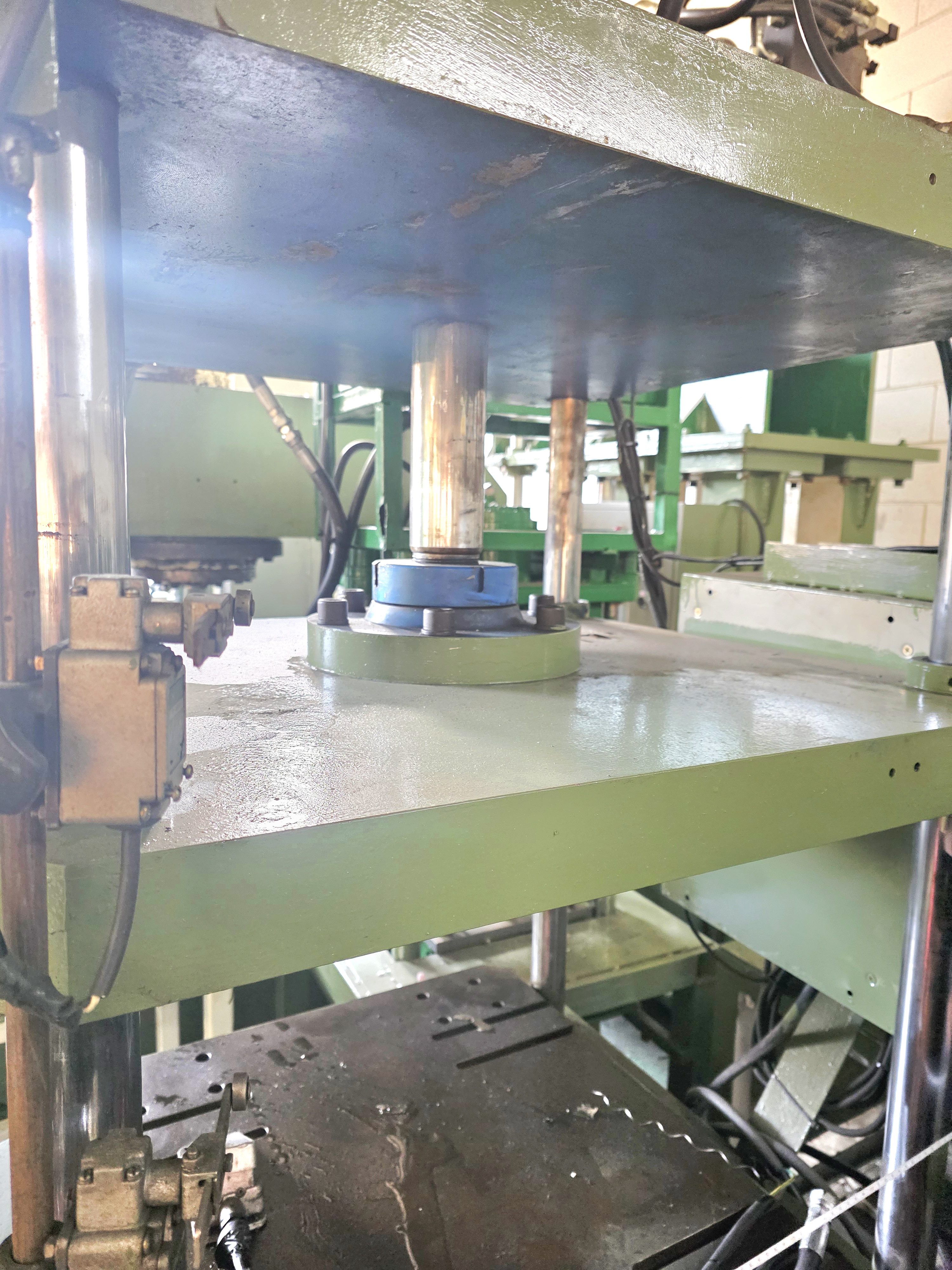

상부 슬라이드 램의 상하운동을 지원하는 4개의 Guide Post는 정밀 연마 후 하드 크롬 도금 처리가 되어 있습니다. 이 도금은 금속 간의 마찰 저항을 최소화하여 장시간 가동 시에도 열 발생을 줄여주고, 수직 직진도를 정확하게 유지해 줍니다. 또한, 슬라이드와 포스트 사이의 구동부는 적절한 윤활 상태를 유지하고 있어 부드러운 스트로크 작동이 가능합니다.
6. 4주식 고강성 프레임 워크
본 장비의 메인 프레임은 하중 지지력이 우수한 4-Column(4주식) 구조를 사용하고 있습니다. 수직형 프레임 설계는 작업 공간의 개방성을 확보함과 동시에, 가압 시 발생하는 반발력을 4개의 포스트가 균등하게 분산시켜 본체의 왜곡을 방지합니다. 외관 도장 상태를 통해 장비의 전반적인 관리 이력을 확인할 수 있으며, 안정적인 베이스 설계를 통해 진동 억제력을 갖추고 있습니다.
본 산업용 유압프레스기계는 구조적 안정성이 뛰어나 베어링 압입이나 소형 금형 성형 등 정밀 공정에 권장됩니다. 사진상 확인되는 기계 상태는 양호하며, 상세한 작동 성능은 현장에서 시운전을 통해 가능합니다.
- 상태: Used (점검 완료)
- 용도: Press-fitting / Die Working
