L- shpe Air Shower Interlock : 중고 에어샤워 직각구조 분석 인터렉제어 시스템 가이드
클림룸의 입구에서 오염물질을 차단하는 에어샤워기는 설치 환경에 따른 레이아웃 선택이 매우 중요합니다. 특히 공간 효율을 극대화하면서도 작업자의 동선을 강제하여 세척 시간을 확보하는 직각형에어샤워는 기술적으로 정교한 인터락 설계가 요구됩니다.
본 가이드에서는 1~2인용 소형 중고 에어샤워기의 제어 시스템과 하드웨어 특징을 상세히 분석합니다.

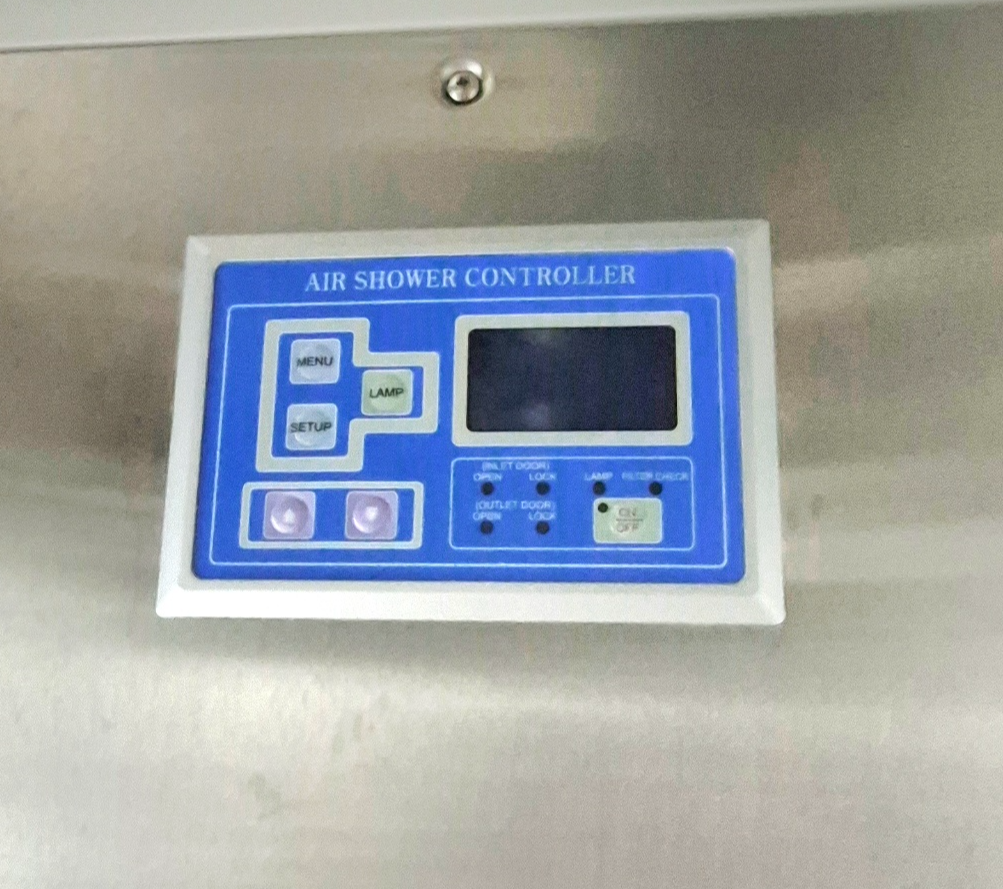

디지털 에어샤워 컨트롤러 및 상태 표시 인디케이터
기계 외부 상단에 위치한 에어샤워 제어 패널은 장비의 모든 가동 프로세스를 관리합니다. 이 모델에 탑재된 컨트롤러에는 도어의 잠금 및 개방 상태를 시각적으로 전달하는 인디케이터가 포함되어 잇습니다 .인디케이터는 입축구 도어의 인터락 상태를 작업자에게 즉각적으로 알림으로써, 강제 개방으로 인한 시스템 고장을 방지하고 클린룸 내부로의 외부 공기 유입을 물리적으로 차단하는 신호 역할을 수행합니다.
스테인리스 에어샤워 내부 마감 및 기밀성 설계
스테인리스 에어샤워 내부는 내구성이 뒤어난 SUS 소재를 사용하여 제작되었습니다 .이는 습기나 화학 약품에 의한 부식을 방지하며, 자체적인 분진 발생을 최소화하여 청정도를 유지합니다. 도어에는 고투명 강화유리가 적용되어 내부 작업자의 안전을 상시 확인할 수 있으며, 프레임과 본체 사이의 정밀한 밀착 설계를 통해 고압 분사 시에도 내부 압력을 안정적으로 유지합니다.

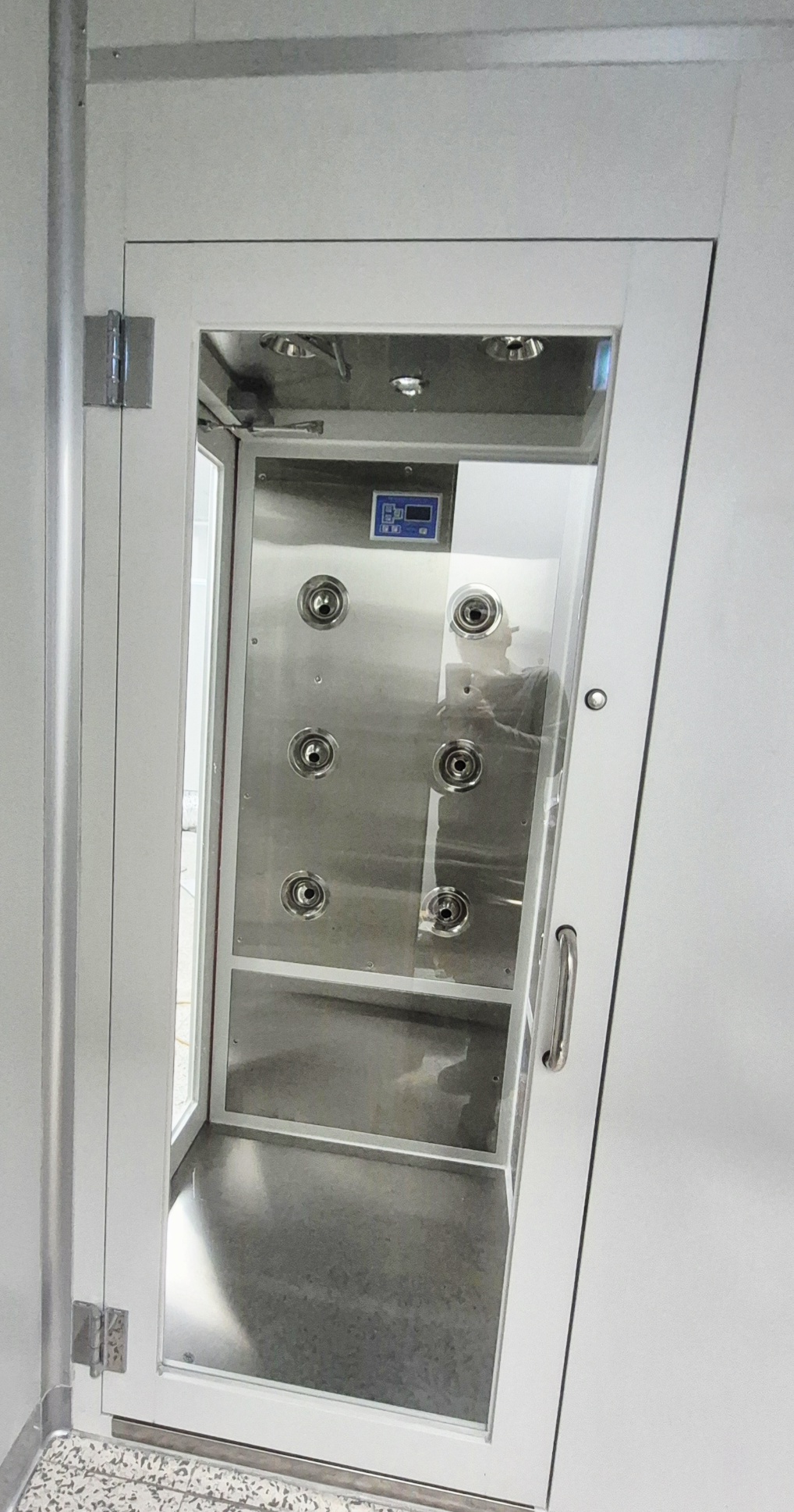

직각형 에어샤워 굴절 동선과 노즐 배치 메커니즘
이 장비는 입구와 출구가 90도로 꺾인 직각형에어샤워 구조를 사용하고 있습니다. 이러한 ㄱ자형태의 동선은 작업자가 내부에서 자연스럽게 방향을 전환하게 유도하여, 측면에 배치된 에어샤워 노즐 구조로부터 나오는 고속 기류가 전신에 고르게 닿도록 설계되었습니다. 하단부에는 공기 순환을 위한 에어샤워 리턴 그릴이 위치하여, 박리된 미세 먼지를 신속하게 하부 필터로 유입시키는 공기 역학적 순환 구조를 완성합니다.

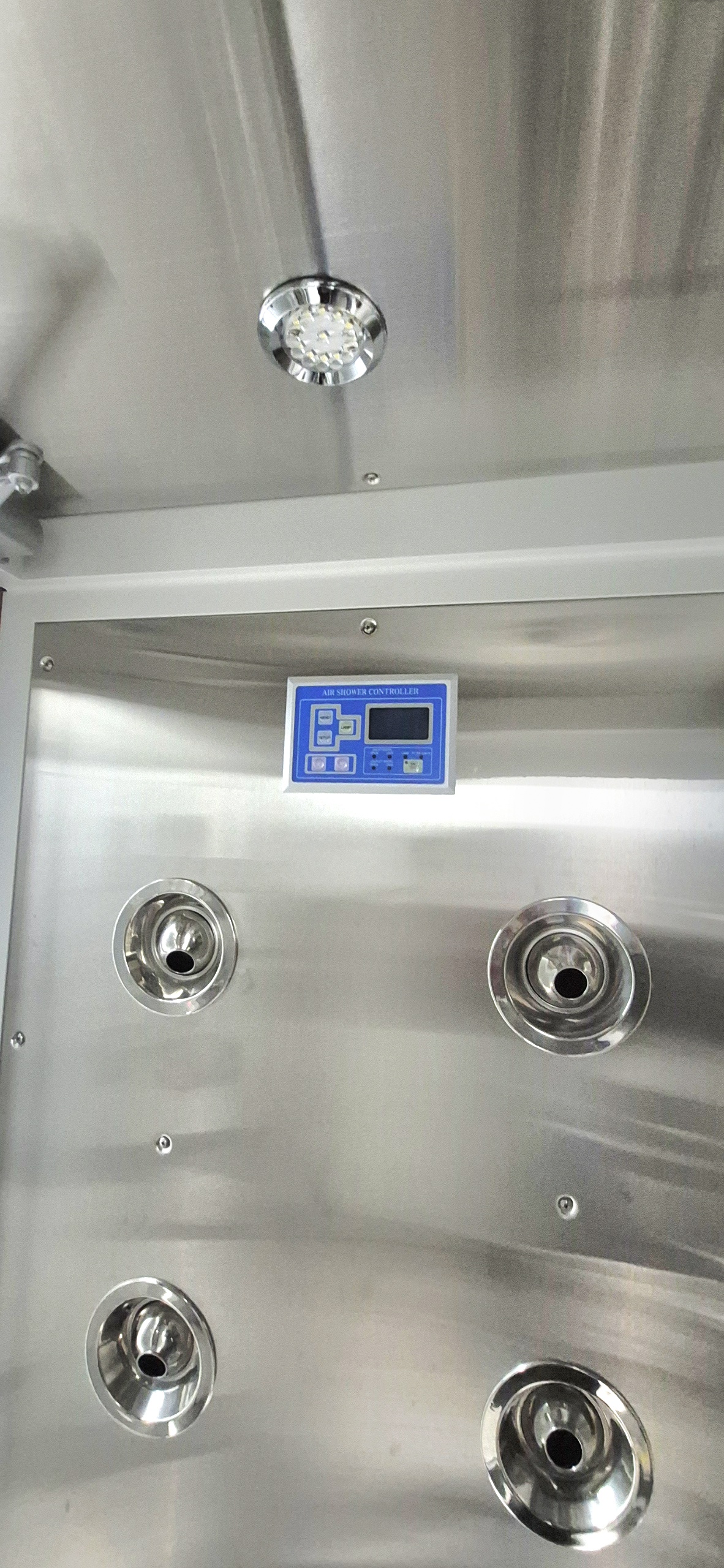

상부 제어 모듈 및 고휘도 LED 조명 시스템
에어샤워 챔버 상단부에는 송풍 팬과 전력 제어 모듈이 있습니다. 내부에 매립된 고휘도 LED 조명은 에너지 효율이 높으면서도 작업자의 시야를 충분히 확보해 줍니다. 상부 유닛은 유지보수가 용이하도록 설계되었으며, 디지털 제어 패널과 연동되어 분사 시간 및 센서 감도 등을 정밀하게 조정할 수 있는 안정적인 제어 환경을 제공합니다.
[ㄱ자형태의 중고에어샤워 다른 설명 참조]
기계적 특성 및 검수 요약
- 구조 및 설계
- 공간 효율을 극대화한 직각형에어샤워(L-Type) 레이아웃
- 1~2인용 컴팩트 규격 및 전신 세척용 다방향 노즐 배치
- 내부 전체 스테인리스(SUS) 마감으로 클린룸 규격 충족
- 제어 시스템
- 디지털 컨트롤러를 통한 분사 시간 및 인터락 정밀 제어
- 도어 상태 알림 인디케이터 및 실시간 시스템 모니터링
- 양방향 인터락 도어의 물리적 기밀성 및 잠금 장치 정상
- 유지보수 및 기타
- 하단 리턴 그릴을 통한 공기 순환 및 집진 구조 확인
- 내부 매립형 고휘도 LED 조명 가동 및 전기 계통 이상 없음
