대형선반기계[화낙콘트롤CNC],중고선반기기,선반스윙1400-3M

대형선반기계[화낙콘트롤CNC],중고선반기기,선반스윙1400-3M

#CNC대형선반 은 크기가 큰 가공물을 다루어 컴퓨터 수치제어로 정밀한 작업물에 적용하여 복잡한 형태에도 쉽게 가공가능한 생산효율이 높은 기계입니다 #대형선반 스윙은 1400-3000 범위안의 가공물을 다루며 넓은 스윙범위, 강력한 모터나 높은강성, 발생하는 진동에 안전성을 갖춘 구조로 이루어져 있습니다  자동화 기능으로 10개의 공구를 적용하는 터렛형태의 공구대가 장착되어 있으며 #화낙콘트롤러CNC 사용으로 사용자 친화적인 인터페이스를 갖추었습니다

선반가공머신

가공시 정밀도를 높이는 요소들

• 정밀도 있는 기계부품 :견고한 디자인과 높은 강성 재질의 베드를 이용하여 기계의 진동과 변형을 낮추어 줍니다
• CNC 제어방식 : 프로그램활용으로 지속적인 피드백과 정밀한 위치제어장치를 사용합니다
• 과열방지 : 가공중에 발생하는 열로 인한 손상을 고려해 냉각액을 이용합니다
• 공구 사용 : 품질있는 공구의 정기적인관리를 통해 날의 상태를 유지하며 적절한 공구선택으로 마모를 줄입니다
• 클램핑장치 : 안정적 고정할수있는 장치를 사용하여 부품의 변형을 줄여줍니다
• 진동억제 : 기계설치위치를 포함해 환경과 진동억제부품을 통해 진동을 줄여줍니다

CNC선반중고

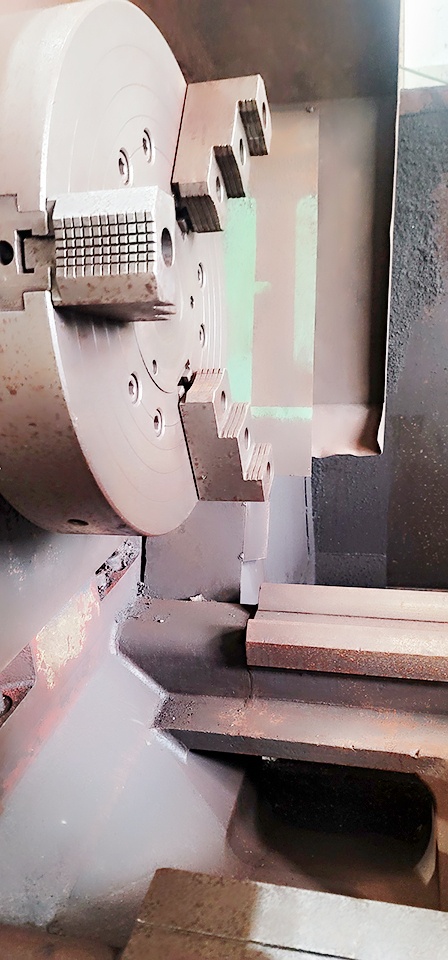

대형 선반척

• 3개조를 가지고 있으며 대형부품의 무게에 따라 고정력이 조절되고 필요시 추가 지지장치를 사용해야합니다 ex) 방진구, 심압대
•  3개조는 대칭을 이루며 중앙집중식 고정으로 원통형의 가공물을 균일하고 안정적으로 고정할 수 있는 형태입니다
• 척을 사용할 때는 나사를 고르게 조여야 하며 척이 수평을 이루도록 조정해야 합니다
• 공작물을 안정적으로 고정해야 하기 때문에 대형부품에 대해 진동을 낮추며 강력한 고정력을 가지고 있습니다
• 일반 나사에 비해 조정나사가 크고 견고한 편입니다



대형선반기계

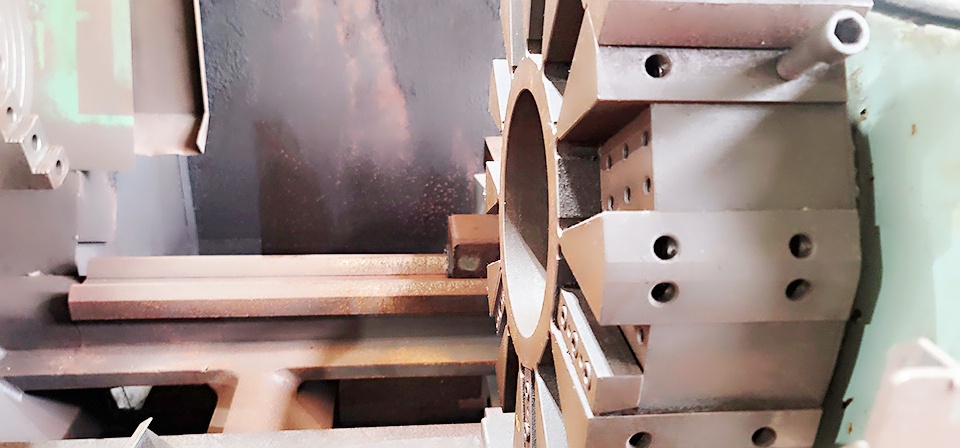

CNC선반의 터렛사용

여러 개의 공구를 장착하여 자동으로 공구교체 용도로 연속적인 가공을 위해 사용하며 가공시간을 단축합니다 정밀한 위치 조정으로 높은 정밀도 가공을 하기 때문에 전체적인 생산비용을 줄이고 여러 가지 공구를 사용해 어려운 형태의 가공에 효율적입니다 10개의 공구홀더와 모터와 기어장치로 이루어져 있으며 안정적으로 공구를 고정할 수 있는 클램프가 있습니다

공구사용 시 가공재료에 맞는 공구의 경도와 날카로움이 다르기 때문에 적합한 공구를 이용해야 합니다

중고cnc대형선반

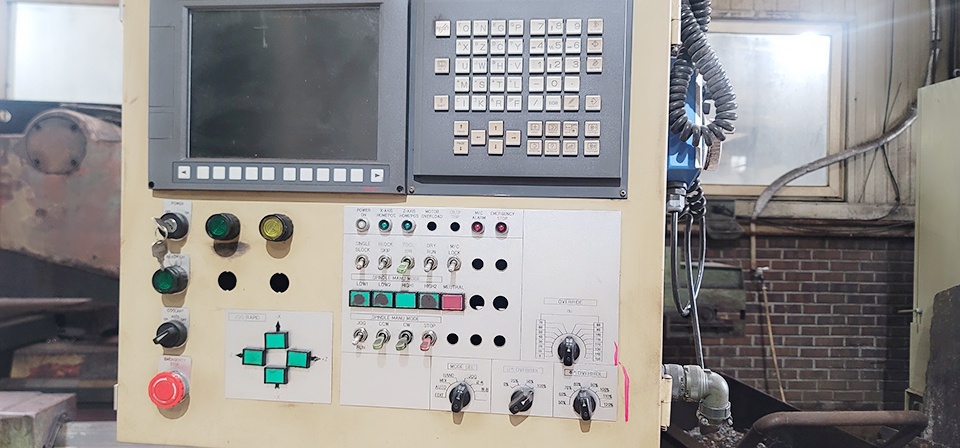

FANUC 프로그램 제어판을 이용하며 기계움직임과 입력의 핵심 요소입니다

편집모드가 활성화되어 있으며 프로그램 수정과 작성을 진행합니다 각 버튼에는 자주 사용하는 기능에 접근성이 높으며 여러 기능을 수행하는데 작업자는 코드를 숙지해야 합니다 예를 들어 새 프로그램을 실행하기 위해 프로그램의 번호 입력 후 인풋 버튼을 눌러 이를 실행하는 방식입니다

Swing1400-3000 대형선반

작업자의 역할

• 도면비교 : 프로그램으로 완성도니 부품을 캐드도면과 비교해 요구되는 가공순서와 치수나 형상 공차등을 도구를 활용해 확인해야 합니다
• 시뮬레이션 : 시뮬레이션 프로그램을 시작하여 가공과정을 확인하여 오류 또는 충돌 경로를 찾아야 합니다
• 코드확인 : 명령어와 코드 내 주석으로 의도를 파악한 뒤 수정을 합니다
• 테스트 : 시운전 테스트를 합니다 시험재료로 사용해 프로그램운영이 원활해야 하며 가공된 부품은 측정합니다
• 기계검토 : 공구장착과 기계제어 프로그램이 서로 일치해야 합니다 , 각 부품과 재료가 올바르게 고정되었는지 점검필요

https://blog.naver.com/internetoh/223568787040 해당브로그의 내용을 통해 기계설명을 하였습니다

중고 CNC선반

CNC 대형 선반은 원통형의 가공물에 대해 정밀한 가공과 대량생산에 적용하기 위한 중요 기계로서 작업자는 프로그램 설정과 관리 등을 필요로 하며 가공의 정확성을 보장해야 합니다 이는 다른 부품으로 쓰이기 위한 생산품을 만들어내므로 다음 공정에서의 품질 관리면에서 원활한 가공과정과 완성도를 보장해야 합니다 88.33.88.88

---
