밀링가공의 종류인 #복합밀링기계 는 밀링을 포함하여 여러 가지 가공방식을 포함해 간단한 기계구조와 선반에 비해 공간활용이 높으며 단순한 구조등으로 사용이 용이한 기계입니다 #2호화천복합밀링기 이며 국내에서 잘알려진 회사에서 제작된 #중고밀링머신 으로서 비용절감과 제작기간을 기다리지 않고 사용하여 중고기계만의 장점을 활용해 사용할 수 있습니다

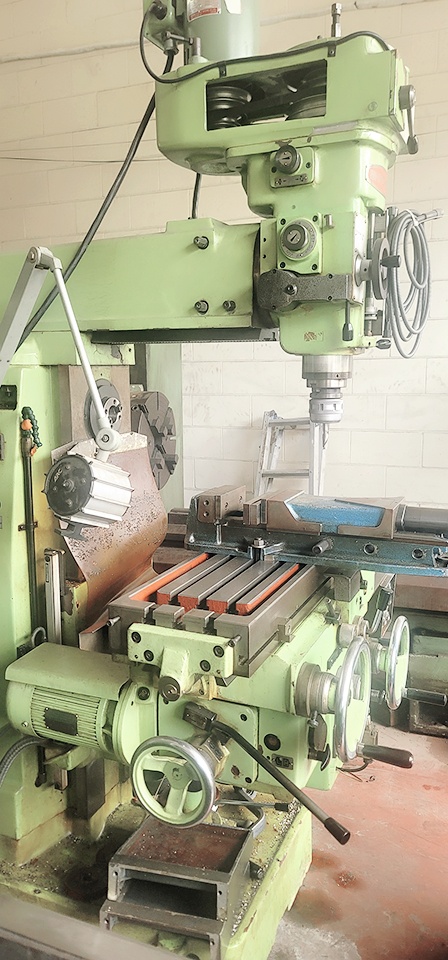

복합밀링2호기

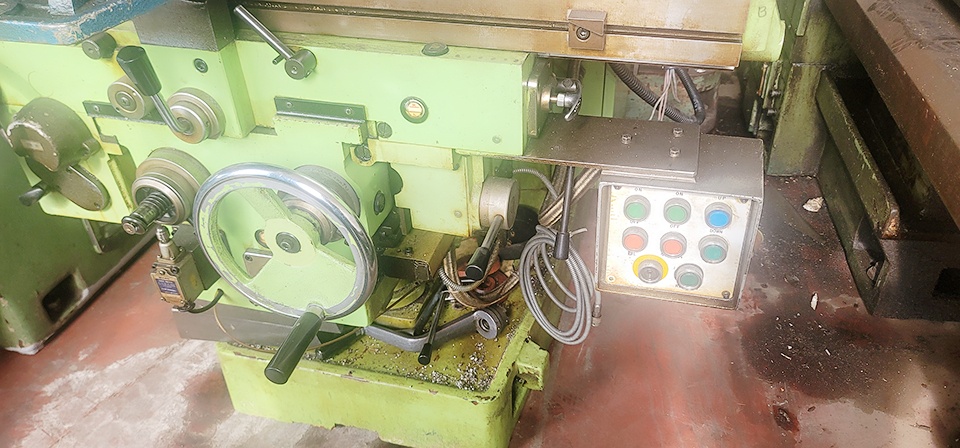

2호기 사이즈의 테이블을 지니고 있으며 각레버와 버튼으로 복합밀링을 조작하여 정밀한 가공을 진행합니다

• 회전속도: 밀링도구의 직경에 따라 적절한 속도를 설정하며 위 기계의 회전속도조절기능다이얼을 사용해 설정합니다
• 이송속도:  가공물의 재질에 이나 공구의 날에 따라 정해지며 수동으로 이송속도를 조절할 수 있는 핸들이 있습니다
• 절삭깊이 : 일반적으로 깊이 설정은 공구직경우 1/2 1/4 정도를 이용하며 조정나사와 핸들을 사용해 미세한 조정으로 깊이를 맞출 수 있습니다

범용밀링머신중고

회전 속도 조정 팁

 가공물의 경도와 특성 재질등에 따라 적절한 속도를 해야 하는데 너무 빠르게 되면 마모가 빨라지고 느리게 되면 절삭효율이 떨어지기 때문에 밀링공구의 최대 회전속도를 확인해 이를 넘어가지 않도록 하여 손상을 방지합니다

빠른 가공 시에는 열이 발생하기 때문에 냉각액을 사용하여 공구와 가공물의 열을 조절해야 합니다

회전속도를 조정하며 미리 기계의 진동을 파악해 안전하게 진행하도록 합니다

수직수평밀링기

이송속도 조정팁

이송량 : 공구의 날수와 가공물재질에 따라 적절한 이송량을 계산하여 적용하는데 예를 들어 강재의 경우 0.15mm/tooth를 사용하며 이송속도를 조정해 작은 값에서 속도를 늘리며 가공물을 확인해야 합니다 정확하게 측정하기 위해 속도측정기를 활용할 수도 있고 가공조건을 기록해 다음자료로 사용할 수 있습니다

화천복합밀링기계

절삭깊이 조정 시 품질의 영향

품질 : 깊이가 너무 깊을수록 표면거칠기가 높아지고 얕을수록 원하는 목표치에 도달하기 어려울 수 있습니다 공구수명에는 깊이가 과도할수록 공구마모가 빨라져 적절한 깊이를 결정해 공구를 보호합니다  또한 가공시간도 길어질수록 절삭깊이가 길어지기 때문에 전체적인 균형을 유지할 수 있어야 합니다

중고2호밀링

가공 중에 소음과 진동을 줄이기 위한 유지보수방법

 청소관리, 이물질제거, 윤활관리와 베어링 및 기어의 마모상태를 점검해 필요시 교체해야 합니다 또한 벨트와 체인의 장력을 조정합니다 기계의 정렬상태로 축과 가공물이 잘 정렬되어있어야 하며 레벨링은 수평을 유지하고 있어야 합니다

composite milling

가공 중에 소음과 진동을 줄이기와 한 다른 방법

• 고정장치 개선  : 공작물을 확실하게 고정하여 가공 중 흔들림을 방지하는데 고정장치가 조정되거나 진동흡수 패드를 사용해 줄이는 방법도 있습니다
• 가공조조건 개선 : 스핀들의 회전속도를 적절히 하여 공구와 가공물 사이에 발생하는 마찰을 줄여줍니다
•  이송속도 또한 적절히 조정하면 불필요한 진동이 감소됩니다

Vertical,Horizontal mill

가공 중에 소음과 진동을 줄이기와 한 다른 방법 2

• 절삭도구 : 고품질일수록 진동이 적고 내구성이 있는 공구를 이용합니다 공구의 형태와 날수 또한 영향을 미치기 때문에 적절한 공구를 선택해야 합니다
• 진동감지 : 실시간으로 진동을 감지할 수 있는 센서를 사용해 조기발견을 할 수 있습니다
• 작업환경 : 주변의 소음이 발생하는 장소에는 흡음재를 사용합니다

복합밀링기계

복합형 밀링기의 주요 구성요소

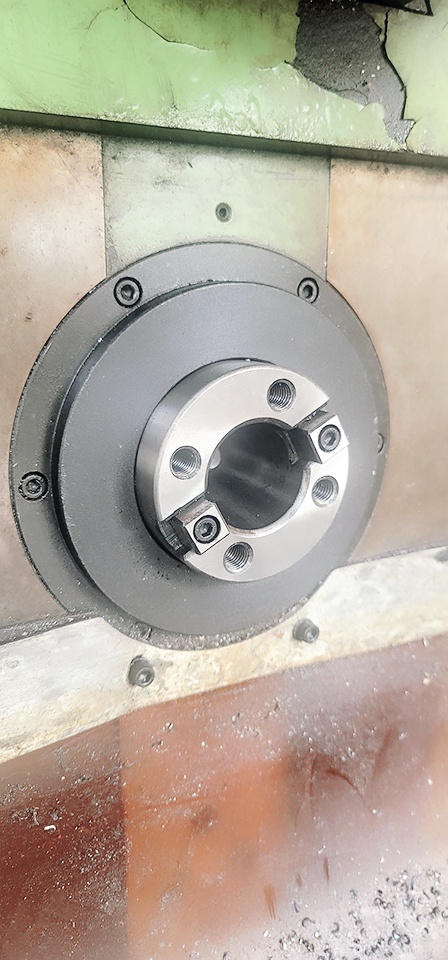

• 스핀들: 재료를 직접 가공하는 공구가 장착되고 회전력을 전달하는 부분으로 절삭작업의 주요 부품입니다

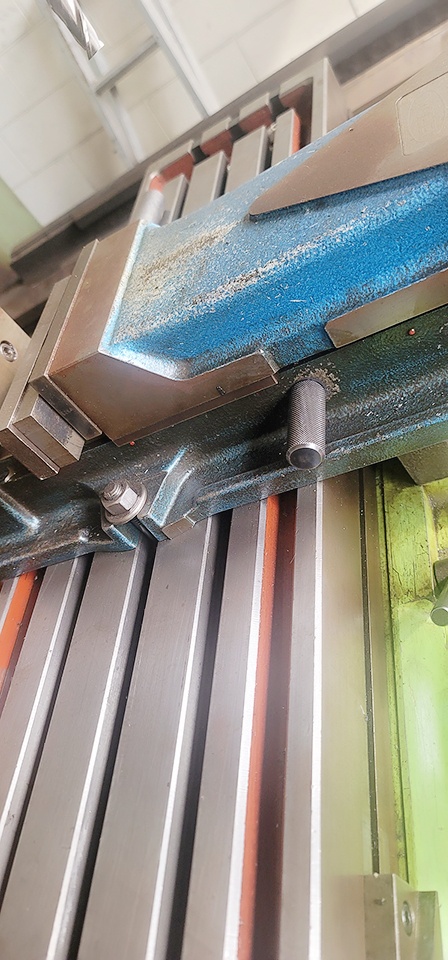

• 밀링테이블 : 가공재료가 고정되고 움직이는 부분으로 3축(X, Y, Z)으로 이동합니다
• 바이스 :작업물고정장치로 테이블 위에 있습니다
• 이송장치 : 작업물을 일정한 속도로 이동하게 하는 장치입니다
• 컷팅툴 : 재료에 재질에 따라 가공목적에 따라 선택하여 교체해서 사용합니다
• 핸드휠 : 테이블이나 스핀들의 조절을 수동으로 하는 데 사용
• 지지대 : 기둥과 베이스로 다른 부품들을 지지합니다

화천밀링기

수동복합 2호기의 테이블 이동거리

제조사나 모델에 따라 상이하며 일반적인 범위입니다

• 전후이동거리 (X축) : 300mm~ 600mm
• 좌우이동거리 (Y축) : 200mm~ 400mm
• 상하이동거리 (Z축) : 200mm~ 400mm

범용밀링

테이블 이동거리 최적화 방법

•  부품 도면 분석  : 가공해야 할 재료의 도면을 검토해 절삭경로를 미리 계산합니다
•  가공과정들을 한 번에 작업할 수 있는 방식을 고려해 작업순서를 결정합니다
•  공구가 이동하는 경로를 줄여 불필요한 이동을 줄이고 테이블에 작업물을 단단히 고정하여 이송 중에 흔들림을 방지하도록 합니다 절삭조건에 맞는 최적의 속도와 깊이를 설정해 작업시간을 단축할 수 있어야 하며 절삭깊이의 경우 여러 번 나누어 절삭하는 것이 효율적입니다

https://blog.naver.com/internetoh/223605944001 기계관련내용에 을 확인하여 작성하였습니다



2호복합중고밀링

화천 복합밀링 2호 중고기계입니다 기계사양을 참고하여 작업할 재료의 가공크기에 적합한지 스핀들의 속도와 적용해야 할 공구의 사이즈별로 기계에 호환되는지 고려해야 합니다 또한 손잡이가 조정 시 편리하게 움직일 수 있어야 하며 무게와 성능 이동가능성등을 확인해 호수별로 선택하는 것이 좋습니다 88.33.88.88

---
