[used small dust collector],중고소형집진,2마력백필터 내부설계비교

[used small dust collector],중고소형집진,2마력백필터  내부설계비교 와 필터 정비성 분석

작업장의 공기 질을 관리하는 장비로 #used_dust_collector 를 찾는 분들이 많이 있습니다. 특히 #중고소형집진기 는 공간 제약이 잇는 호나경이나 보조 라인에서 활용도가 높아 실사용자 중신의 선택이 중요해지고 있습니다. 중고 장비의 경우 내부 구조가 어떻게 설계되어 있는지, 유지보수가 얼마나 수월한지가 실효성과 직결되며, 필터 교체 주기나 흡입력 유지 여부도 장비 선택의 핵심요소로 작용합니다. 특히 #이동식백필터집진기 는 소형이면서도 높은 효율을 낼 수 있어 다양한 작업장에서 반복적으로 사용되는 사례가 많습니다. 이 글에서는 이러한 장비의 내부 구조와 필터 정비성을 중심으로 중고 장비 선택 시 확인해야 할 실제 기준을 정리해 보았습니다.

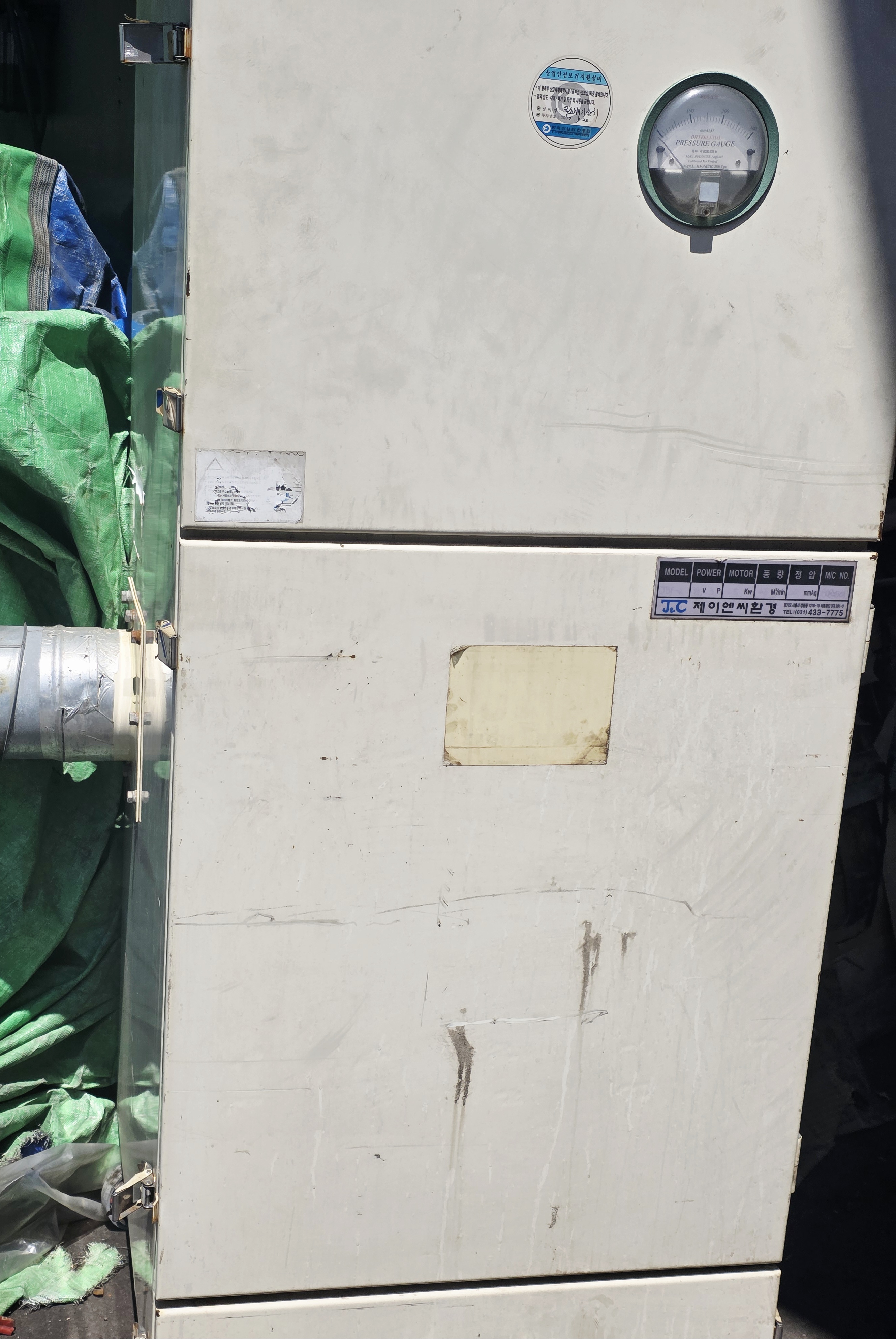

2마력 백필터 소형 집진기 중고 장비 외형

외형구조 - 상하 분리형 설계와 기능 구획의 분리

이 장비는 상단 필터실과 하단 집진실이 수직형태로 분리되어 잇으며 내부 기능이 각 영역별로 나뉘어 작동합니다. 전면 압력게이치가 장착되어 있으며 도어는 양쪽 면에 하나씩 배치된 금속 걸쇠를 통하여 고정됩니다. 하단에는 서랍식 분진함이 내장되어 있어 필터점검이나 청소작업을 진행할 때 도어를 열과 바로 내부에 접근할 수 있는 구조입니다. 사진에서도 확인되듯 외형 전체가 기능 단위로 나뉘어 있어, 정비와 운영이 효율적으로 이루어질 수 있도록 설계되어 있습니다.

used 2hp dust collector 백필터 방식 구조

팬 및 모터 구성 - 회전력과 흡입력의 기초

내부 모터는 2HP 출력읭 유도 전동기이며, 직접 팬에 연결되어 원심 흡입구조를 형성합니다. 팬 하우징은 원통형이며 흡입 효율을 높이는 형태로 설계되어 있습니다. 전원연결부는 단자함을 통해 외부와 분리되어 있으며, 덕분에 모터 유지관리 시 외부 전선 손상 없이 점검이 가능합니다. 실제 장비 사진에서도 모터와 팬이 구조적으로 잘 밀착되어 있어 회전 손실을 줄이는데 유리합니다.

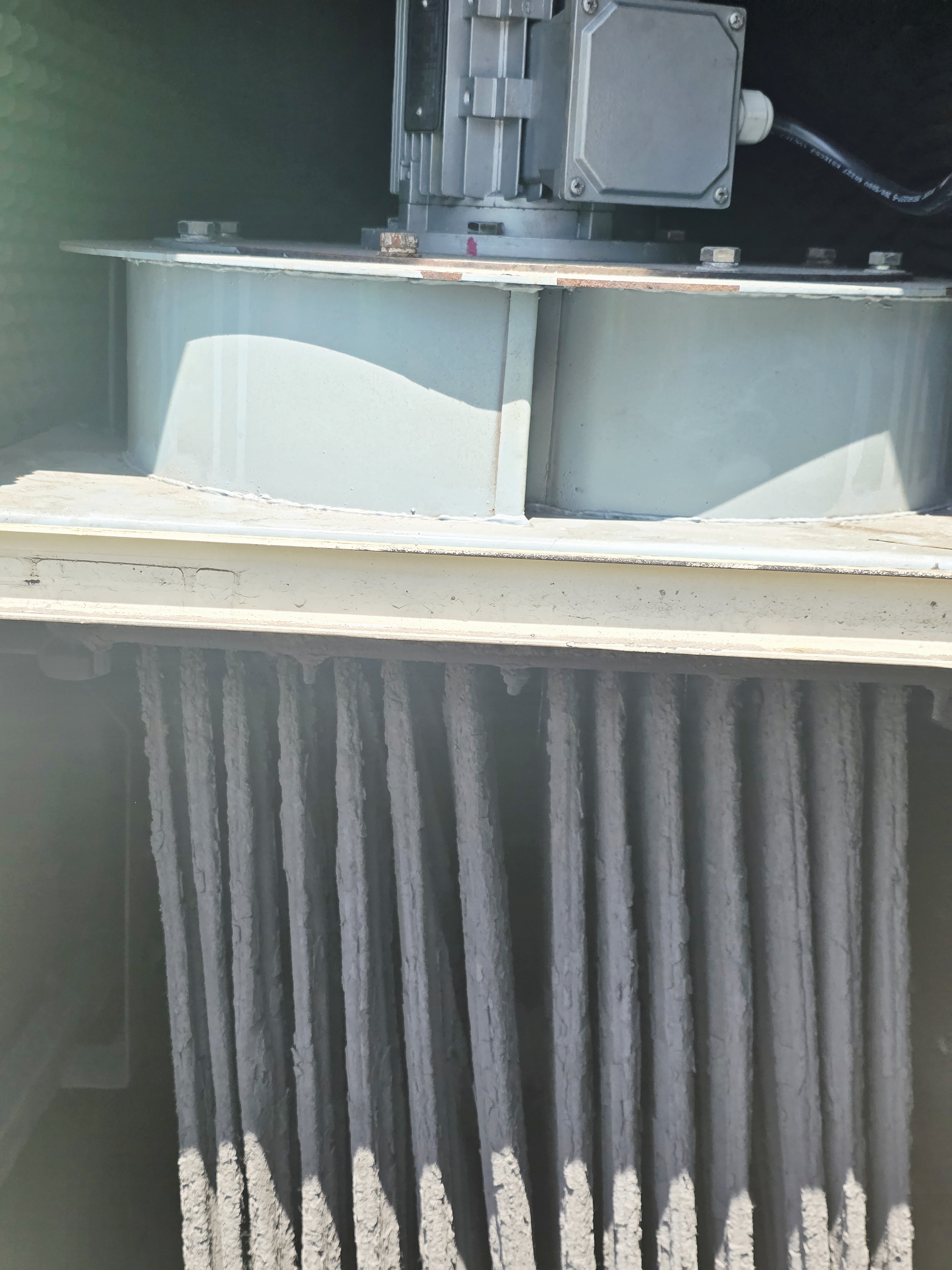

이동식 백필터 집진기 필터칸 내부구조

필터라인 - 백필터 방식의 기본 메커니즘

하단에 보이는 필터라인은 여러갯수의 천 소재의 필터로 구성되어 잇습니다. 백필터 방식은 필터 외면에 분진이 밀착하여 포집되는 원리로, 오염공기가 필터를 통과하면서 여과됩니다. 사진에서 일정량의 분진이 필터 외측에 고르게 부착되어 있는 모습이며 이는 여과효율이 정상적으로 작동하고 있음을 보여주는 지표입니다. 필터 교체는 도어 개방 후 손으로 바로 분리하거나 탈착 할 수 있도록 쉽게 접근할 수 있는 구조로 되어 있습니다.

compact 이동식 dust collector with pressure gauge

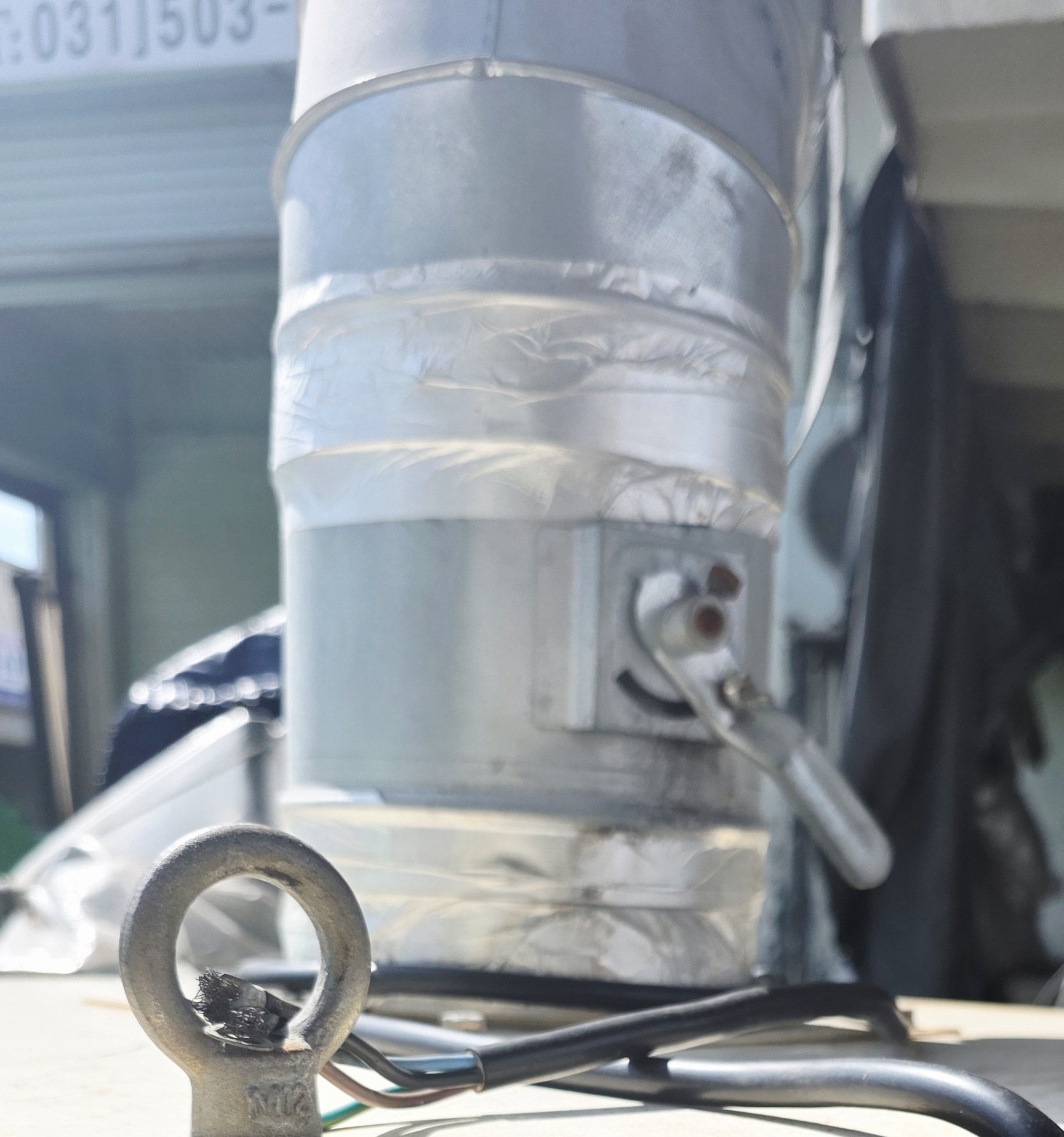

배기덕트 - 측면 연결 방식의 공간 활용성

측면에 부착된 배기 덕트는 플랜지 구조로 고정되 테이핑 마감 처리로 틈새를 막아줍니다. 사진에서 볼 수 있듯 이 방식은 천장이 낮은 작업장이나 배기 공간이 제한된 환경에서 특히 유리합니다. 배기방향이 수직이 아닌 수평으로 빠지기 때문에 배관설치가 유연하고, 유지보수 시 접근성도 좋습니다.

2마력중고소형백필터집진기명판

항목사양 내용

모터 종류	3상 유도전동기 (3-Phase Induction Motor)
정격 출력	1.5 kW / 2 HP
전압(V)	220V / 380V
전류(A)	5.9A / 3.4A
극수(Poles)	2 극 (2P)
주파수(Hz)	60Hz
회전수(RPM)	3400 RPM
절연 등급	Class F
보호 등급(IP)	IP 54
베어링(BRG)	6205 / 6205
결선 방식	Δ / Y (델타 / 스타)
제조일자	2007년 5월
제조사	YHB CO., LTD. (MADE IN CHINA)
시리얼 번호	100095
모델명	Y2-90S-2F

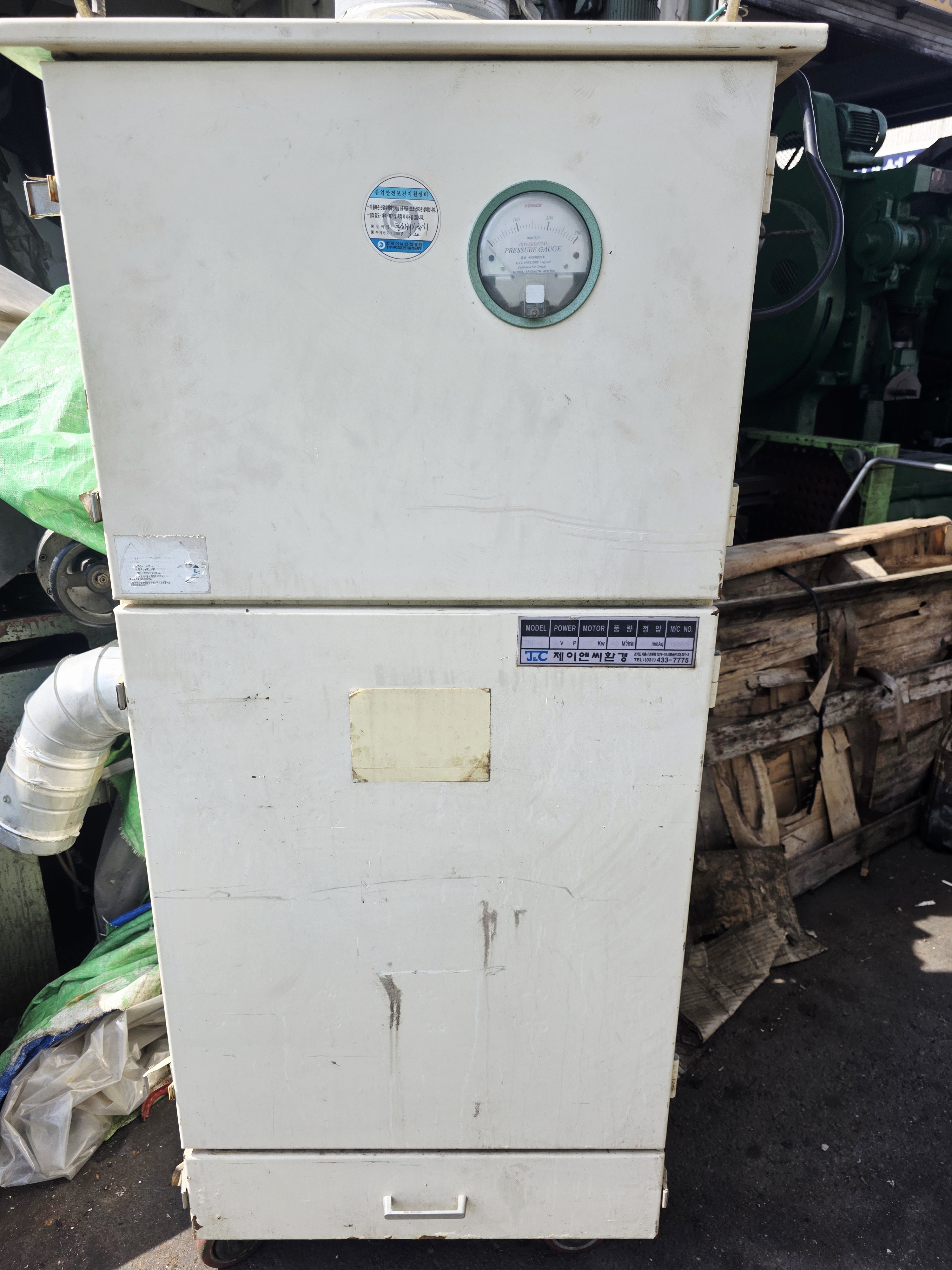

소형 작업장용 중고 집진기 전면 사진

압력게이지-필터 유지관리 타이밍 판단기준

전면 압력 게이지는 내부 정압 변화를 감지하여 필터 포화 상태를 확인하는 역할을 합니다. 필터에 분진이 누적될수록 공기 흐름 저항이 증가하고, 이는 압력 게이지 수치 상승으로 나타납니다. 이 장비는 별도의 전제 센서 없이 아날로그 방식으로 설계되어 있어, 정비 경험이 있는 작업자라면 게이지 변화를 통해 직접 필터 점검 시점을 파악할 수 있습니다.
https://blog.naver.com/internetoh/223963614879 구조와 관련한 설명을 참조하여 작성하였습니다.

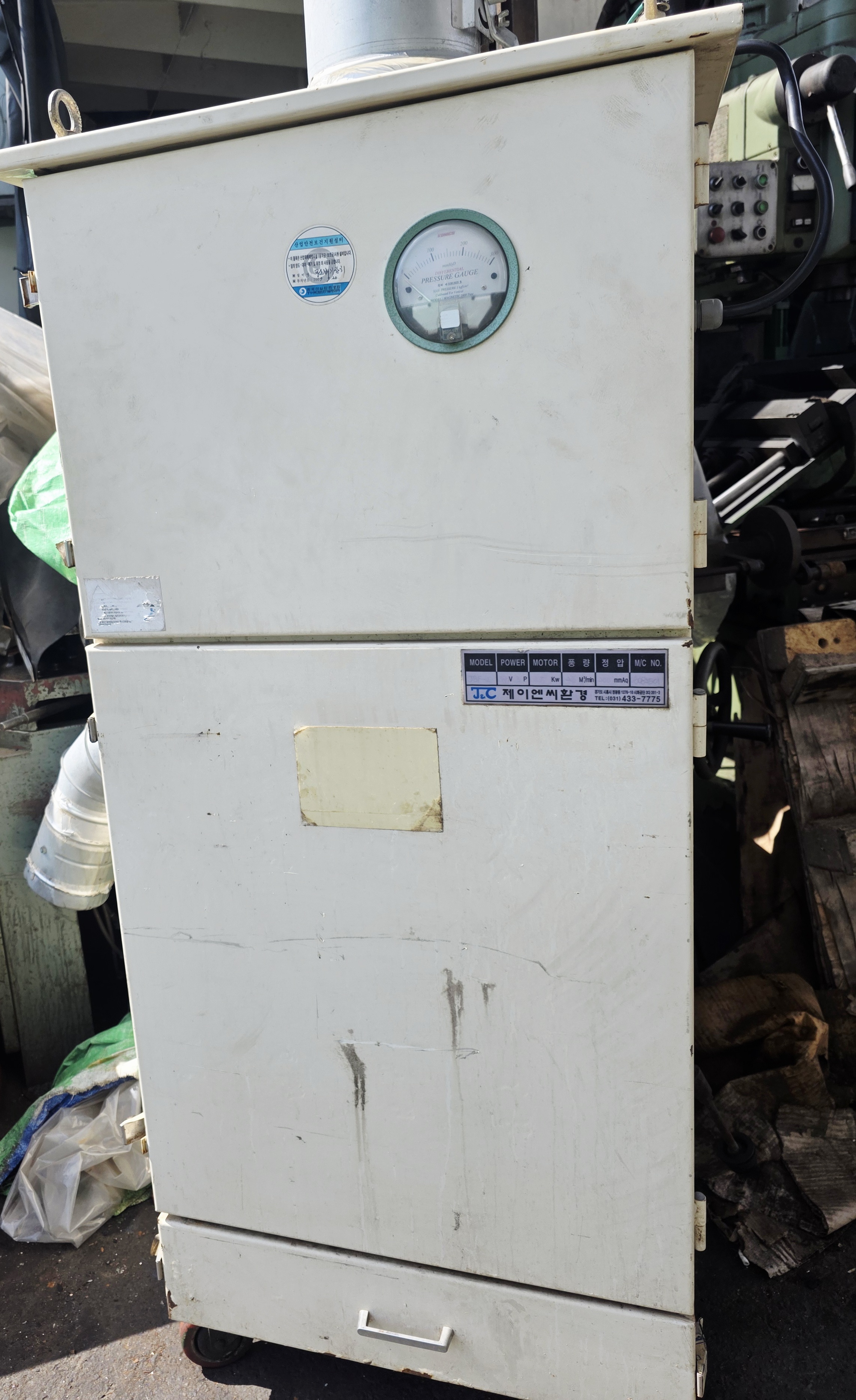

2hp bag filter dust collector compact type

서랍식 분진함 - 분진 회수의 현실적 접근

하단 집진부에는 서랍식 분진함이 내장되어 있습니다. 이는 슬라이드 구조와는 달리, 손잡이를 당겨 당일 쌓인 분진만 바로 꺼내는 방식으로 주변에 먼지를 날리지 않고도 깔끔하게 처리할 수 있습니다. 특히 분진량이 일정이상 누적되었을 경우, 교체 작업 없이 바로 분진함만 비우는 것이 가능한 구조입니다.

백필터 방식 이동형 집진기 측면 배기 구조

중고 장비 실사용 시 체크포인트 정리

이 장비를 포함한 중고 소형 집진기를 확인할 때는 아래 항목을 체크하는 것이 좋습니다.

• 압력 게이지 정상작동 여부
• 필터 표면의 균일한 분진 포집상태
• 도어 금속걸쇠의 변형 또는 헐거움 여부
• 팬 작동 시 소음 유무
• 모터 명판의 출력 전압 회전수 확인
• 분진함 오염 상태 및 밀폐력 확인

이와 같은 점검 항복은 실제 현장에서 장비를 선정하거나 정비할 대 매우 실질적인 기준이 됩니다.

88.33.88.88



---

결론

중고 used dust collector를 검토할 때 단순히 외형이나 비용이 아닌 내부 구조와 정비 편의성을 함께 고려하는 것이 중요합니다. 이 장비처럼 백필터 방식 +2마력 출력 + 이동식 구조를 갖춘 집진기는, 유지 보수가 쉬운 설계일수록 장기적인 작업 효율을 높여 줍니다. 실제 장비 상태를 확인할 수 있는 사진과 명확한 구조 분석을 통해, 사용자는 보다 신중한 선택을 할 수 있습니다.
