[Small dust collector],습식소형집진,중고이동집진기 vs 건식비교

[Small dust collector],습식소형집진,중고이동집진기 vs 건식비교  -분진특성

작업장마다 분진 성질이 달라 #small_dustcollector 선택은 같은 규격이라도 결과가 크게 달라집니다. #소형집진기 와 관련하여 이번글은 점착 발화 수용성 같은 분진 특성을 기준으로 #습식소형집진기 와 건식 집진기의 쓰임을 비교하려 합니다. 이번 포스트에서는 습식 집진기의 사진을 참고하여 포켓형 필터 측면 덕트 인입 실외 설치 흔적이 보여  건식 구조의 관리 포인트를 대비 설명에 활용했습니다

오토링크 습식 집진기 내부

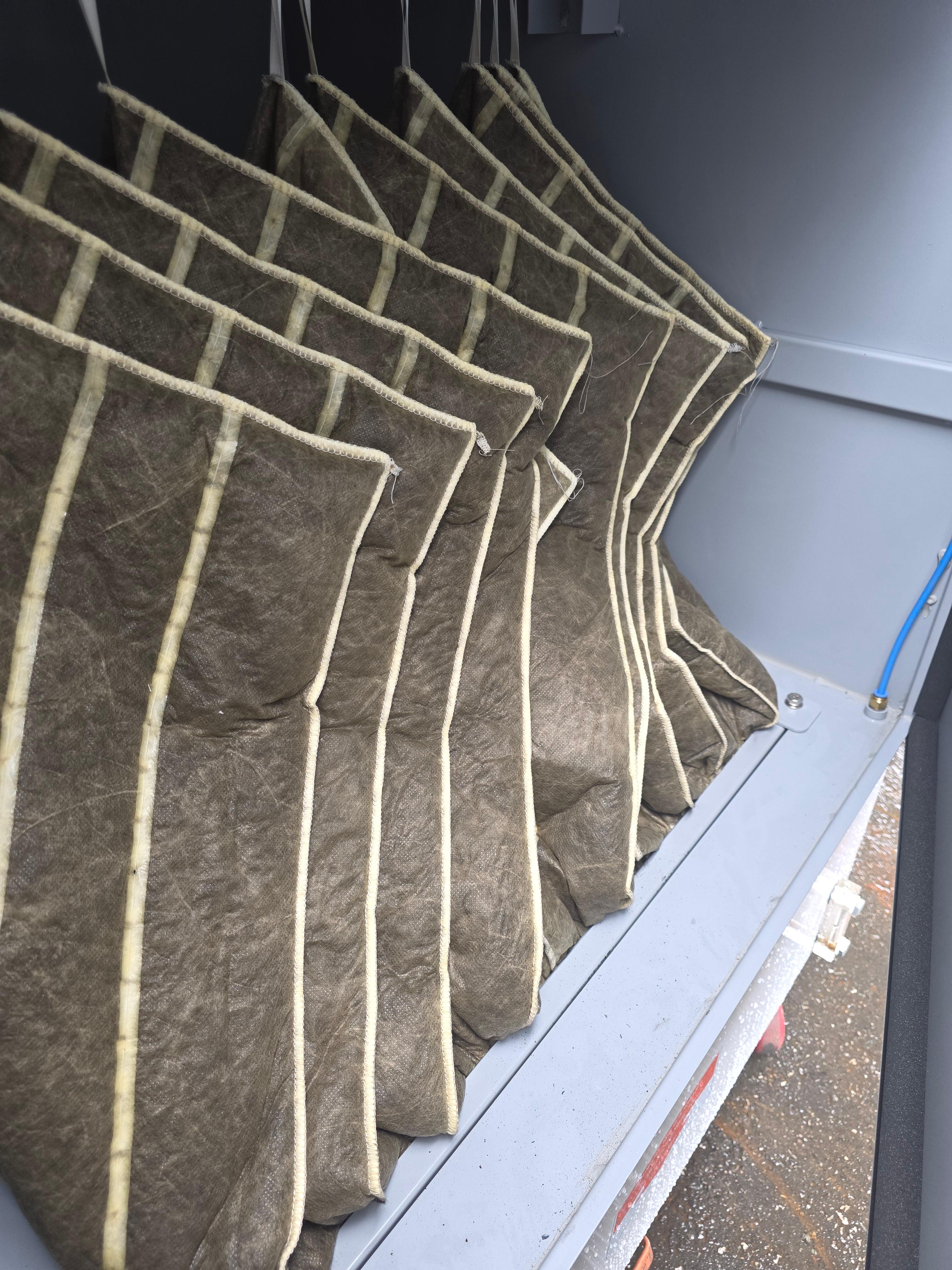

장비내부 : 습식집진기 내부 구조

습식 집진기의 내부 필터이며 다수의 필터 패널이 일정간격으로 배치되어 있습니다. 이 필터는 일반적인 건식 포켓필터와 달리, 습식 집진과정에서 물과 접촉한 후 남은 미세 입자나 수분 포집을 합니다. 상부에는 고정 레일과 장력 조절 구조가 있어 교체가 용이하며 측면으로는 물 분사나 세정을 위한 배관(파란색라인)이 연결되어 있습니다. 이 구조는 분진 세정과 미스트 제거를 동시에 수행해 발화성 점착성 수용성 분진 처리에 적합한 성능을 발휘합니다.

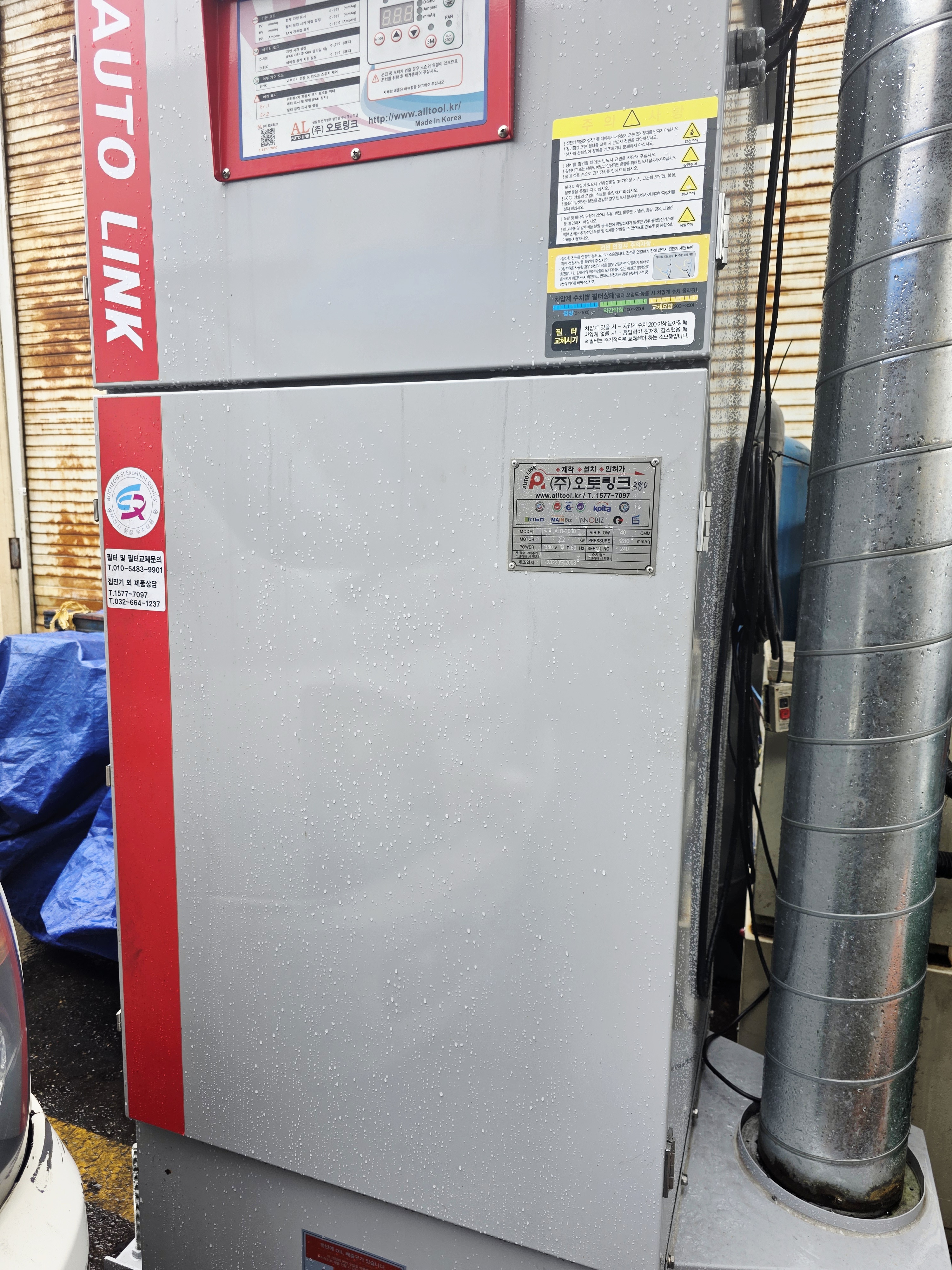

습식집진기전면패널

선택 로직 : 점착 발화 수용선 분진

점착성(오일미스트, 수지,분쇄 식품분말)은 건식 피터가 빠르기 막히므로 습식이 유리합니다. 발화성스파크 분진(알루미늄 마그네슘 철연마) 는 수막 수조를 거치는 습식이 화재 폭발 위험 저감에 효과적입니다. 수용성분진도 습식이 세정효율이 높습니다. 반면 건석 비점착 분진(목분,세라믹,플라스틱칩) 은 건식 필터(포켓.백,카트리지) 로도 안정적이며 배수 폐수 처리가 필요 없는 장점이 있습니다.

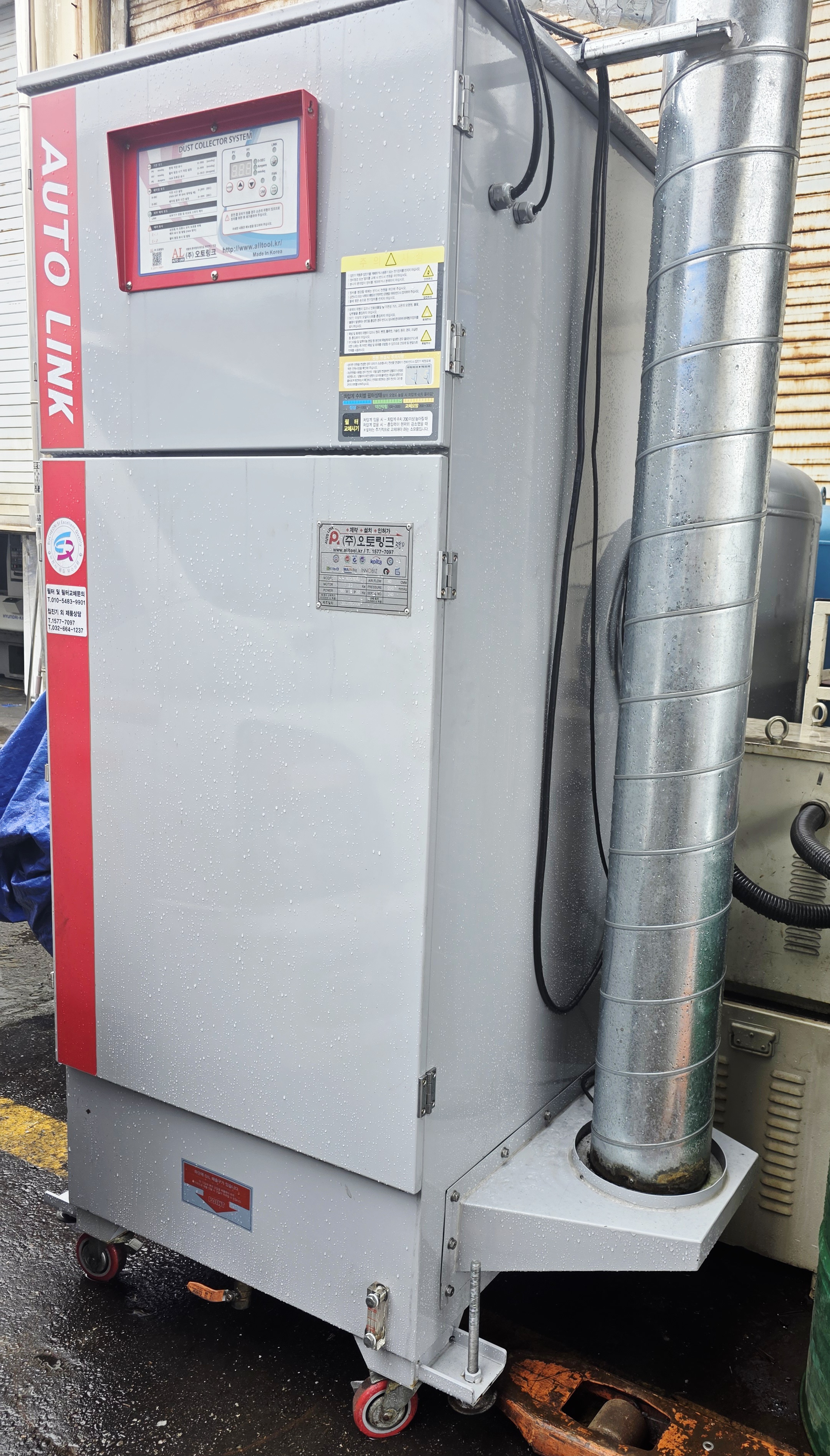

wet dust collector 전체구조

 선택로직 : 유지비, 처리항목 비교

건식은 필터 교체 비용과 차압 상승에 따른 전력비가 주요 변수 입니다. 반면 습식은 슬러지 제거, 수질관리 펌프/노즐 유지가 비용의 큰 부분을 차지하고 폐수 처리 절차가 추가됩니다. 장시간 고부하 연속 운전이라면, 현장의 분진량과 성상에 따라 "필터교체주기 vs 슬러지 처리 주기" 중 더 안정적인 쪽을 고르는 것이 합리적입니다. 초기에는 두 장비의 기준선 데이터(정압 풍량 전류)를 잡아 실제 운전비를 비교하는 방법이 안전합니다.

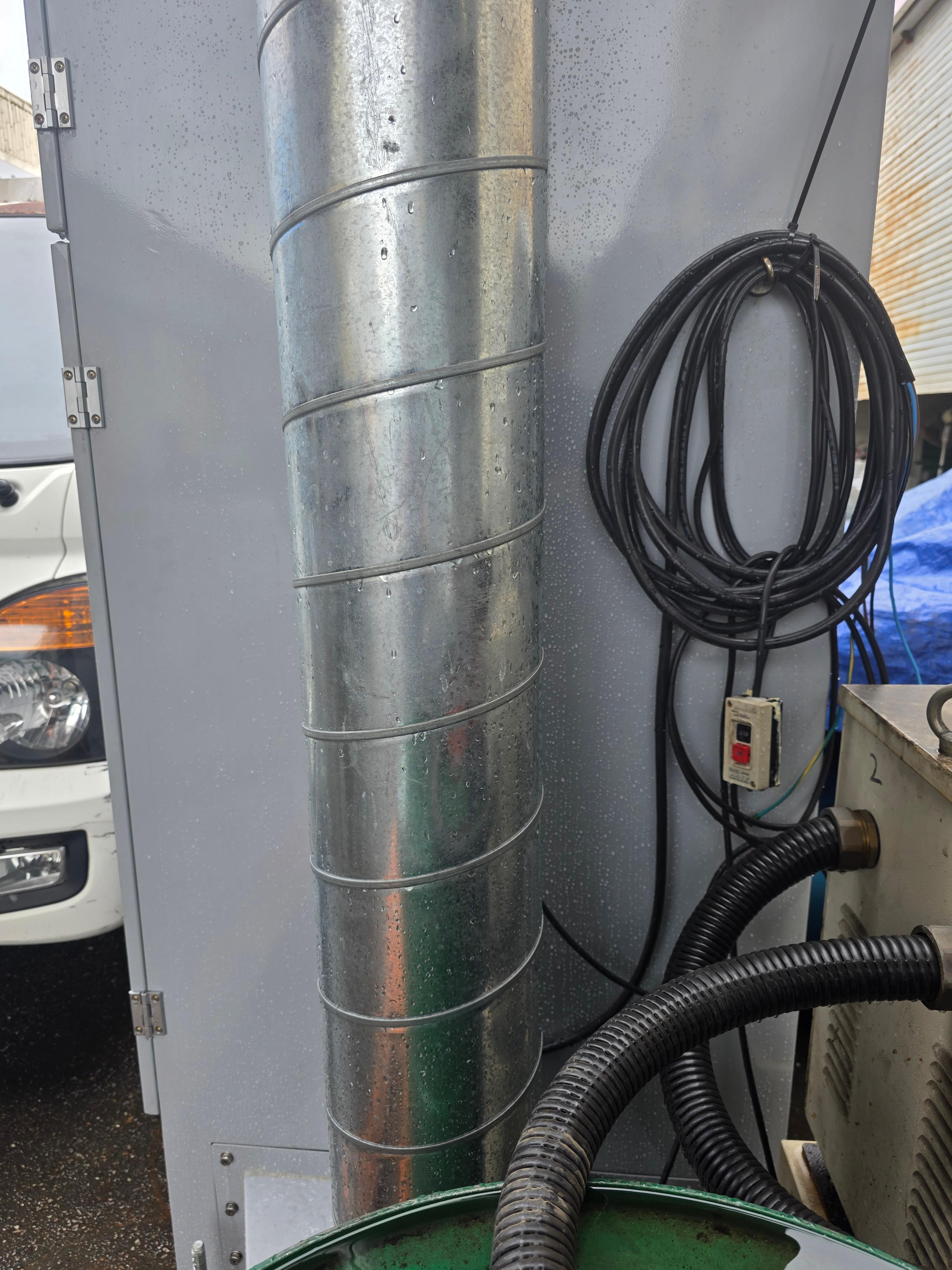

스파이럴덕트 측면

방폭 스파크 리스크 저감책

발화 위험이 조금이라도 있다면 근원부 프리세퍼레이터(스파크/칩트랩)을 먼저 검토합니다. 건식은 방폭 밸브 분리판 도전성 호스와 접지로 1차 안전을 확보하고, 위험 등급이 높다면 습식이나 스파크 트랩 + 전단 분리 조합이 현실적인 해답입니다. 덕트는 연속접지(본딩점퍼)를 유지하고, 급격한 굴곡 정면 티를 줄여 재비산 정전기 축적을 낮춥니다. 위험 공정은 작업 변경 시마다 리스크 재평가가 필수입니다.

작업징 소형 습식집진기계

사진 기준 건식 운전 관리 포인트

포켓형 필터는 여과 면적이 넓어 효율적이지만, 케이킹이 진행되면 차압이 급히 올라갑니다. 운전 일지에 초기 차압을 기록하고 교체 권고 구간 진입 시 풍량,전류와 함께 확인해 시점을 결정하세요, 도어 패킹과 플랜지 실링은 연막,비눗물테스트로 미세 누설을 잡는 것이 효과적입니다. 실외 설치 흔적이 있으므로 덕트 하단에 드레인 포트를 두고 응축수 배출을 루틴 화하면 성능이 안정됩니다.

https://blog.naver.com/internetoh/223969610122 구조와 관련한 설명을 참조하였습니다.

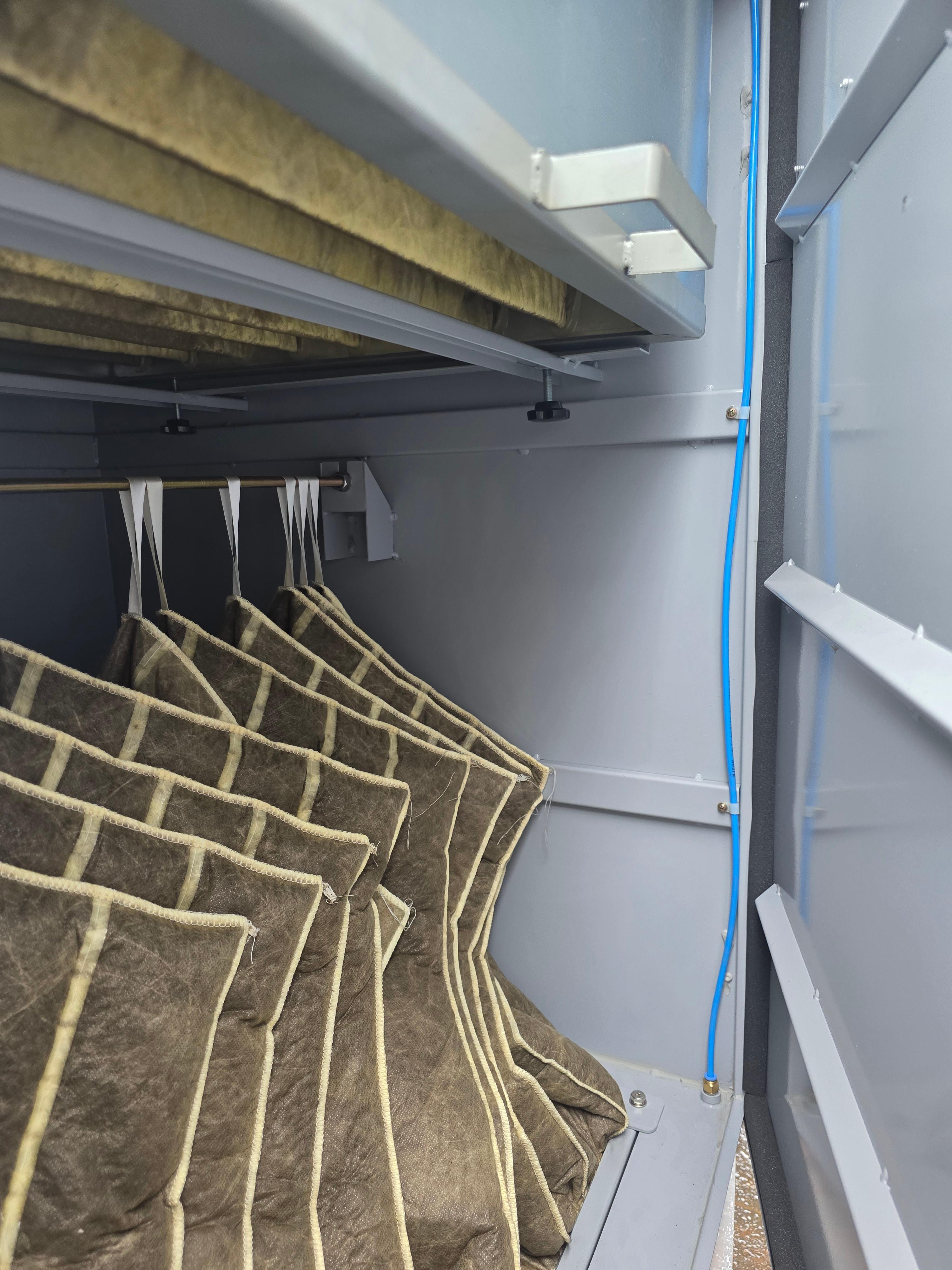

습식집진기 내부모습

전환 체크리스트 : 건식 →습식 고려시

1. 배수동선 : 드레인 위치, 슬러지 배출장비 접근성, 동절기 동파대책

2. 수처리 협의 : 사업장 폐수항목, 배출기준 위탁주기

3. 전기접지 : 펌프 추가 전원, 누전차단기, 금속 배관연속접지

4. 유량매칭 : 기존 덕트 정압풍량과 습식 팬/노즐 조건일치

5 디미스터관리 : 미스트 월류 방지, 세척주기 결정

이 다섯 가지가 준비되면 전환 리스크를 크게 줄일 수 있습니다.

중고산업용습식집진기

데이터로 검증하는 선택

장비 선택은 수치로 검증해야 합니다. 같은 분진이라도 공정 변화로 입자 분포가 바뀌면 결과가 달라집니다. 시운전 때 정압(Pa) ,풍량(㎥/h), 팬전류(A) 를 같은 시각에 기록하고 필터형과 습식형을 각각 1~2주 샘플운전해 포집 효율과 에너지 유지비(필터/슬러지)를 비교합니다. 로그가 쌓이면 "우리 공정에는 어떤 small dust collector 구성이 총비용이 낮은가" 가 명확해집니다.88.33.88.88

---

분진 특성이 선택의 출발점입니다. 점착 발화 수용성은 습식 소형집진기, 건성 비점착과 간단한 유지가 필요하면 건식 집진기가 유리합니다. 사진처럼 포켓형 필터 측면 덕트 실외 설치가 보이는 사례는 차압 누설 응축을 관리 축으로 삼으면 성능이 안정됩니다. 결국 현장데이터(정압풍량전류)와 유지비 항목을 주기적으로 기록하는 것이, 장비의 종류와 무관하게 가장 확실한 품질 관리 방법입니다.
