이번에 다루는 #카트리지집진기 는 명판상 풍량이 150 CMM으로 표기되어 있으나 현장에서는 #200루베급집진기 로 분류되는 사례로 전면도어와 차압계, 측면 제어반과 타임 컨트롤 박스를 통하여 구조와 운전 방식을 확인할 수 있습니다. 시운전 영상에서는 타임박스 내부 회로가 주기적으로 작동하며 필터 표면을 청소하는 펄스가 있습니다. 내부에는 원통형 #카트리지필터 가 다수 배열되어 분진을 효율적으로 포집할 수 있으며, 이러한 특징은 용접, 절단 공정이나 분체혼합, 연구실 등 미세 분진 발생환경에 적합한 조건을 보여줍니다.**해당사진은 중고집진기 입니다**



동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

시운전 영상에서 확인되는 제어동작

시운전 장면을 보면 타임컨트롤 박스 내부 회로가 주기적으로 점등되며 작동하는 모습을과 흡입구상태를 확인할 수 있습니다. 이는 시간 기반 신호에 따라 펄스가 발생해 압축공기가 분사되고, 카트리지필터 표면의 분진을 털어 내는 과정으로 해석됩니다. 영상은 집진기가 자동운전 시스템을 통해 필터를 관리하는 원리를 직관적으로 보여줍니다.



차압계가 장착된 집진기

전면 구조와 차압계

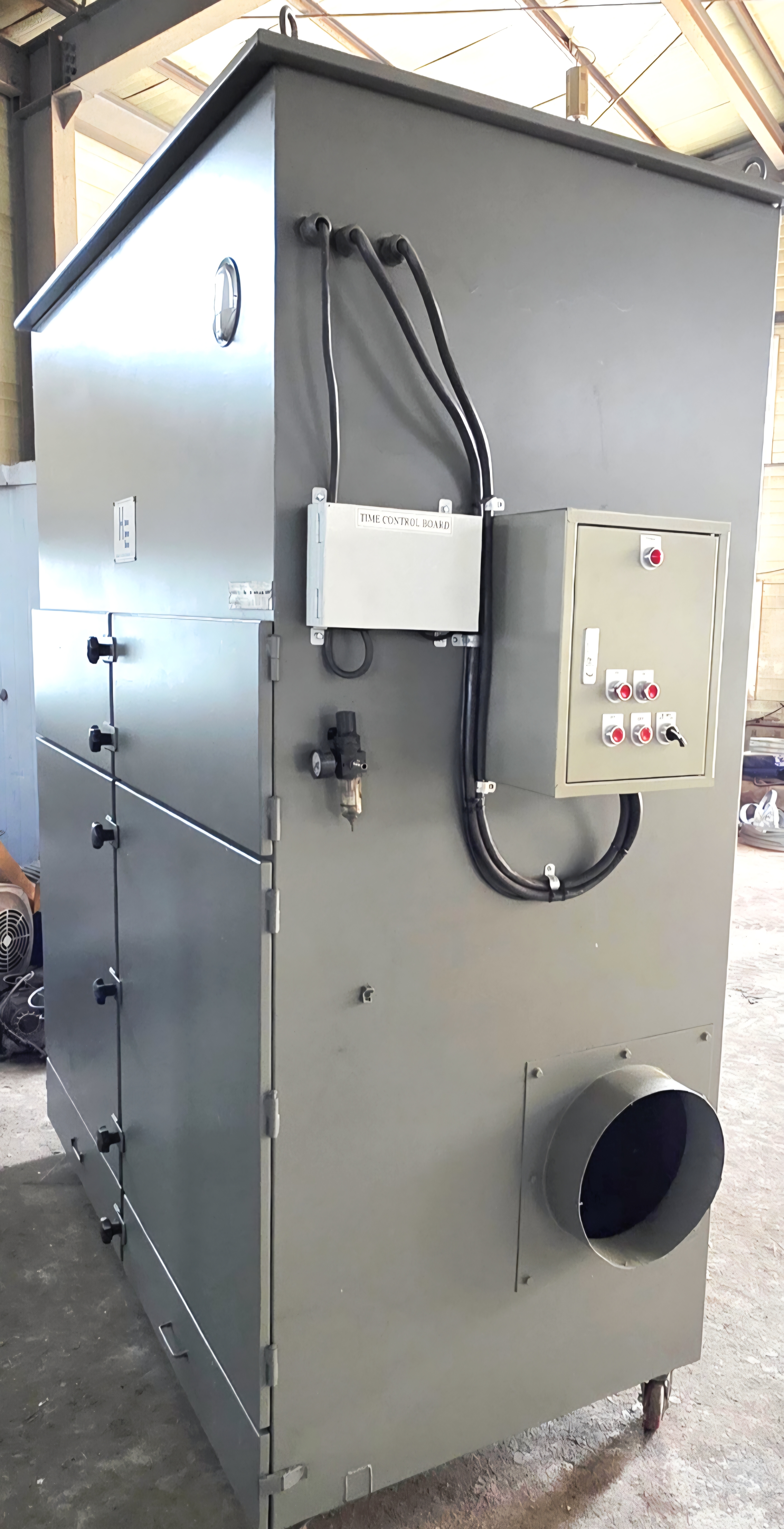

장비의 정면은 다수의 도어로 구성되어 각 기계내부 구성 부분이 잘 나누어져 있습니다. 상단에는 차압계가 배치되어 있으며 차압계는 내부 필터 막힘 정도를 모니터링하는 데 사용하며, 도어는 필터 점검과 교체작업 시 쉽게 할 수 있도록 설계되어 있습니다. 전면 구조만 보더라도 유지보수 접근성이 고려된 설계라는 점을 알 수 있습니다.

풍량과 압력사양이 기록된 명판

명판으로 확인되는 장비 사양

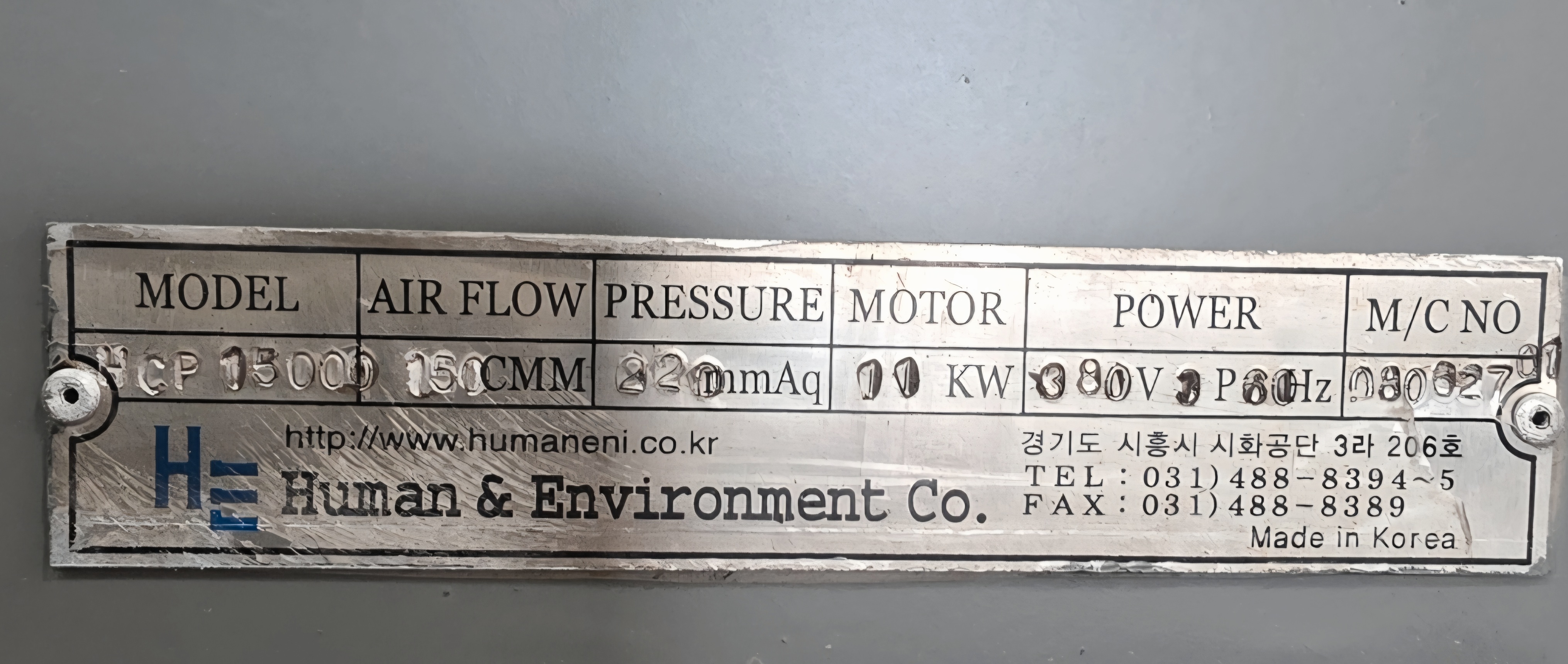

명판에 기록된 수치는 단순히 장비의 스펙을 보여주는 것이 아니라, 실제 현장에서의 운전 조건과 적합성을 판단하는 기준이 됩니다. 풍량 값은 필터 상태와 송풍기 회전수에 다라 변동될 수 있으며, 정압은 배기 덕트 길이나 분진 발생량과 연결해 해석해야 하고, 모터 출력은 설치 장소의 전력 인프라와의 호환성을 검토하는 데 활용됩니다. 따라서 명판 사양은 기계를 분류하는 숫자에 그치지 않고 현장 조건과 비교분석하여 장비의 적용 가능성을 판단하는 핵심 자료로 이해할 필요가 있습니다.

https://blog.naver.com/internetoh/223989980354 해당기계 명판이 잘 보이지 않을경우 내용을 크게 써놓았습니다

집진기 전기 제어부 구성

측면 패널과 제어반

측면에서는 제어반과 타임 컨트롤 박스가 함께 설치되어 있습니다. 제어반에는 전원 스위치와 긴급 정지 버튼, 운전 모드 전환 장치가 자리 잡고 있어 장비 전체의 운전을 관리할 수 있습니다. 타임 컨트롤 박스는 설정된 간격에 다라 제어 신호를 발생시키는 장치로, 이 신호가 솔레노이드 밸브로 전달되는 구조일 가능성이 높습니다.

산업용집진기 전기제어패널 내부

제어반 내부의 구성요소

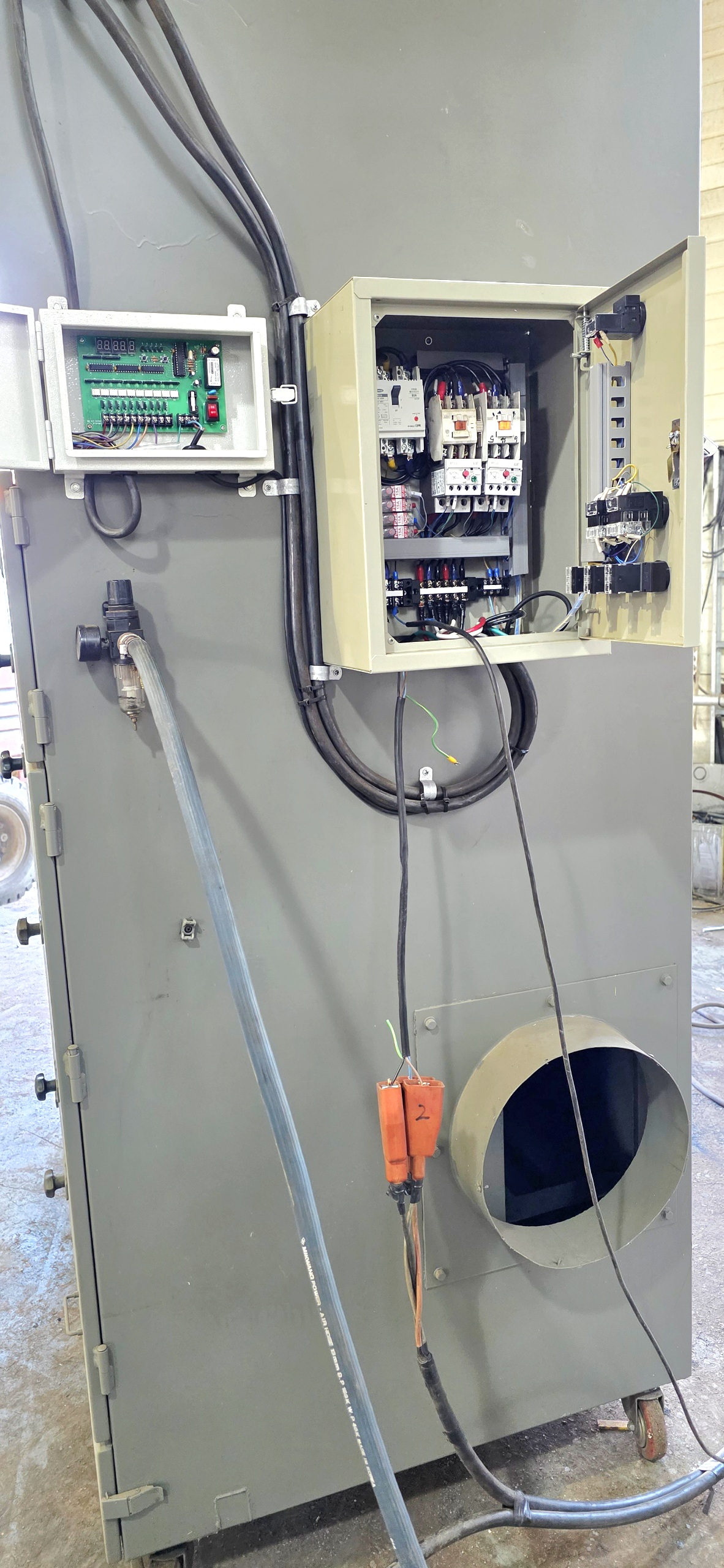

제어반 내부를 열어보면 접촉기, 릴레이,배선 단자가 일정한 규칙에 맞춰 배치되어 있습니다. 이러한 구성은 송풍기 모터를 안정적으로 구동하고, 펄스 신호를 전달하며, 이상 상황이 발생했을 때 전원을 차단하는 등 장비 운전의 핵심적인 역할을 담당합니다. 접촉기는 모터의 기동과 정지를 제어하며, 릴레이는 타임 컨트롤 박스에서 발생하는 신호를 받아 솔레노이드 밸브로 전달할 수 있도록 연결되는 경우가 많습니다. 배선 단자와 퓨즈는 각각 회로 간 연결과 보호 장치의 기능을 수행하여 전기적 안전성을 확보합니다.

분진포집용카트리지필터

내부 카트리지 필터 배열

도어를 열면 원통형 카트리지 필터가 다수 세로로 배열되어 있습니다. 이 배열은 넓은 여과 면적을 제공하여 대량의 분진을 효율적으로 포집할 수 있게 해주며, 주기적인 압축 공기 분사로 표면에 쌓인 분진을 제거합니다. 카트리지 필터는 재질에 다라 내열성과 내습성등 특성이 달라지며, 사용환경에 따라 교체 주기가 크게 달라질 수 있습니다. 예를 들어 건식 분진 위주의 공정에서는 비교적 긴 수명을 기대할 수 있으나 습기나 유분이 많은 환경에서는 필터 성능이 빠르게 저하될 수 있습니다. 88.33.88.88



---

결론

이번에 살펴본 장비는 명판상 150CMM 풍량으로 표기되어 있응나 현장에서 200루배급집진기로 분류되는 사례로, 제어반고 타임 컨트롤 박스를 통한 자동운전구조, 내부카트리지필터 배열을 통해 효율적 분진제어가 가능하다는 점을 확인할 수 있습니다. 이러한 특성은 전공정 대형 환기보다 특정 작업 구역이나 라인 단위에 더 적합하며 특히 용점과 분체혼합 시편가공과 같은 미세 분진이 많은 환경에서 안정적인 성능을 발휘할 수 있습니다.
