현장에서 YD-1220-SH 컨트롤 패널을 봤을 때 제가 확인하는 기본 흐름을 정리해 두었습니다. 패널을 상·중·하 구역으로 나누고, 각 구역에서 무엇을 먼저 보고 어떤 라벨을 이어서 읽는지를 사진과 함께 기록했습니다. 핵심 항목은 MODE, START/STOP·E-STOP, SPINDLE LOAD, OVERRIDE(FEED·SPINDLE·RAPID), JOG(X/Y/Z), 화면·키패드입니다.

YD-1220-SH 컨트롤 패널

패널 전체 지도 : 상·중·하 구역부터

처음에는 패널을 상단(S)·중단(M)·하단(L)으로 구분합니다. 상단=화면·키패드, 중단=운전상태와 모드, 하단=다이얼과 JOG입니다. 메모에는 S-화면/키패드, M-MODE/LOAD/START·STOP, L-OVERRIDE/JOG처럼 구역 약어를 함께 적어두면 위치 회상이 빠릅니다.

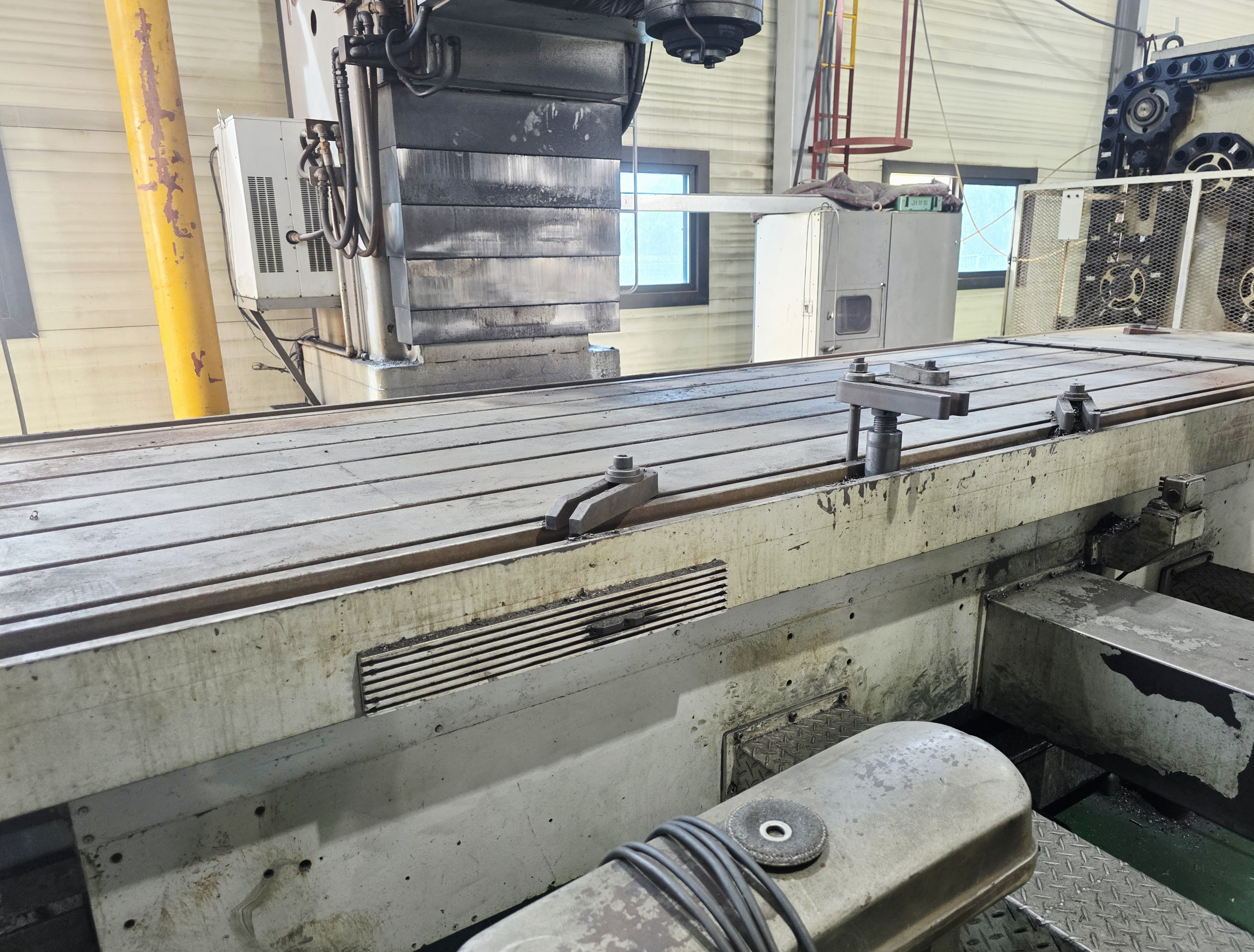

대형 CNC 밀링 테이블

MODE(M): 현재 상태 확정

중단의 MODE 스위치(EDIT/TAPE/MEMORY/MDI)를 먼저 확인합니다. 순서는 1.현재모드확인 → 2. 필요 모드 전환  → 3. 다음항목입니다. 기록 포맷은 MODE(M) : MEMORY → MDI처럼 라벨·구역·변경을 한 줄로 남겨 두면 재현이 쉽습니다.

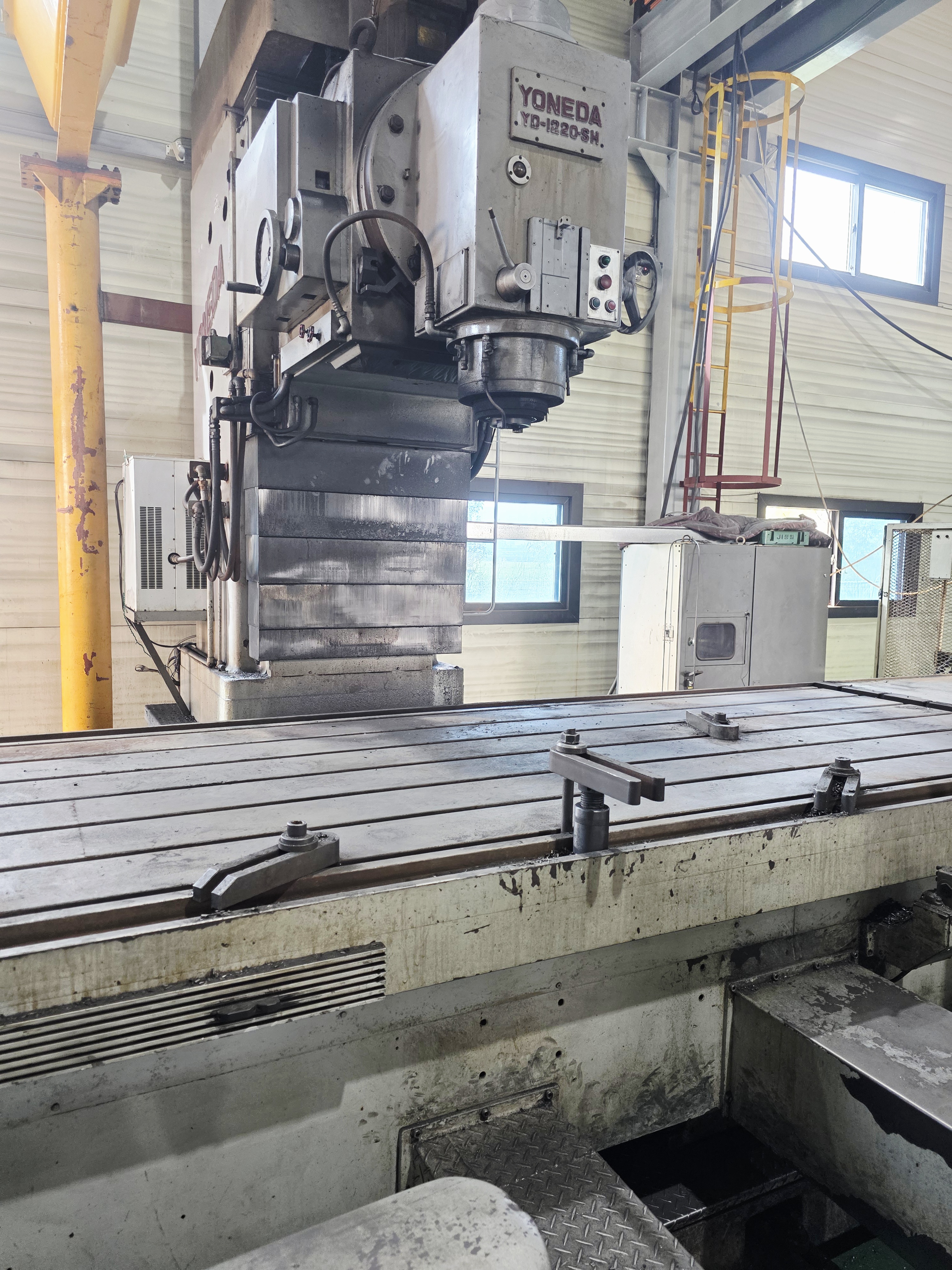

12호 CNC 밀링 중고 기계

START/STOP·(M): 조작 전 안전 위치

MODE 인근에 START/STOP, 주변에 E-STOP이 배치됩니다. 헷갈리기 쉬우므로 START/STOP= 중앙 열, E-STOP=L 좌측처럼 좌표형 메모로 남겨 둡니다. 이 단계에서 버튼 반응과 램프 표시를 같이 확인해 두면 이후 절차가 매끄럽습니다.

Large CNC Milling Table Yoneda

SPINDLE LOAD(M): 게이지로 상태 읽기

중단의 SPINDLE LOAD 게이지는 주축 부하를 바로 보여 줍니다. LOAD=M 중앙 게이지, 기준눈금=...식으로 기록하고, 필요하면 사진 번호를 붙입니다. LOAD 기록 → OVERRIDE 조정값 순으로 메모하면 근거가 분명해집니다.

요네다 12호 CNC 밀링

OVERRIDE(L): FEED·SPINDLE·RAPID

하단에는 FEED / SPINDLE / RAPID 세 다이얼이 % 눈금으로 배열됩니다. 보통 왼 → 오 순으로 읽고, OVR(L): FEED-SPINDLE-RAPID, 각 % 처럼 한 줄에 묶습니다. 초기값과 변경값은 기준 100 → FEED 80, RAPID 50처럼 짝 기록을 권장합니다.

CNC 밀링 공구홀더

JOG(X/Y/Z)(L): 표기와 축 매칭

OVERRIDE 옆의 JOG X/Y/Z는 라벨만 보면 방향 감이 모호할 수 있습니다. 현장에서는 X=테이블 좌우, Y=새들 전후, Z=헤드 상하 처럼 기계 축과 1:1 대응을 먼저 적어 둡니다. 이어서 JOG(L) : X→좌/우, Y→전/후, Z→상/하처럼 간단 도식으로 정리합니다.

축 표기 대응은 현장 관찰과 공개 사례를 함께 대조했습니다.

Large CNC Milling Table Yoneda

화면·키패드(S): 표시 문자열 그대로

상단의 화면·키패드는 호출의 출발점 입니다. 모드 표기, 경로, 메시지 코드를 표시 그대로 받아 적습니다. 예:

S: [MEMORY] 확인 → 프로그램 호출 → 메시지 ####. 괄호·대문자·기호까지 그대로 적어두면 이후 검색·대조가 정확해집니다.

---

결론

YD-1220-SH 패널은 S(화면/키패드) → M(MODE/START·STOP/LOAD) → L(OVERRIDE/JOG) 순으로 보면 위치–표기–동작이 자연스럽게 연결됩니다. 이 기록은 현장에서의 확인 순서·라벨·위치를 같은 라인에 맞춰 재현성을 높이려는 메모입니다. 동일 모델을 처음 접하실 때 참고용으로 활용하시면 됩니다.
