러너웃(runout)은 숫자 하나로 단정하기보다 변화의 방향을 먼저 읽는 편이 낫다. 점검 순서는 단순하게 잡는다. ①척력(클램핑압력) ②지지/패드 상태 ③오프셋/좌표. 오늘은 이 순서를 현장 장비 PUMA240에 적용해 보며, 어떤 지점에서 흔들림이 가라 앉는지 확인했다. 눈으로 본 흔적과 짧은 메모를 남긴다.

CNC선반 외관과 컨베이어 전경



1)러너웃 어디서 볼까

러너웃은 한 가지 원인만으로 생기지 않는다. 과학 척력, 편측 지지, 남은 오프셋이 겹쳐 나타나는 경웅가 많다. 그래서 한 번에 하나씩만 바꾼다. 다이얼 게이지가 없어도 첫 패스무늬, 소리의 균일함, 바늘 흔들림 쪽으로 방향을 읽을 수 있다.

• 관찰 기준: 척 근접부와 원거리의 표면 차이, 얇은 링튜브형 소재의 납잡해짐, 첫 패스에서 생기는 얇은 링 무늬

2) 3단계 점검 루틴 ㅡ 척력 →지지 → 오프셋2

유압척 근접, 클램핑 상태

2-1. 척력부터 가볍게 손댄다.

얇은 소재는 척력 변화에 민감하다. 한 단계만 낮춰 반응을 본다. 표면 잔무늬나 바늘 흔들림이 줄면 방향은 맞다. 헐거운 느낌이면 소폭 올려 슬립을 막는다

2-2. 지지/패드 상태를 바꿔본다.

패드 편마모, 거친 지지면, 접촉 면적의 편차는 변형을 키운다. 소프트 패드나 패드면 교체 만으로도 러너웃이 달라진다. 같은 척력이라도 지지 조건을 바꾸면 반응이 바뀐다.

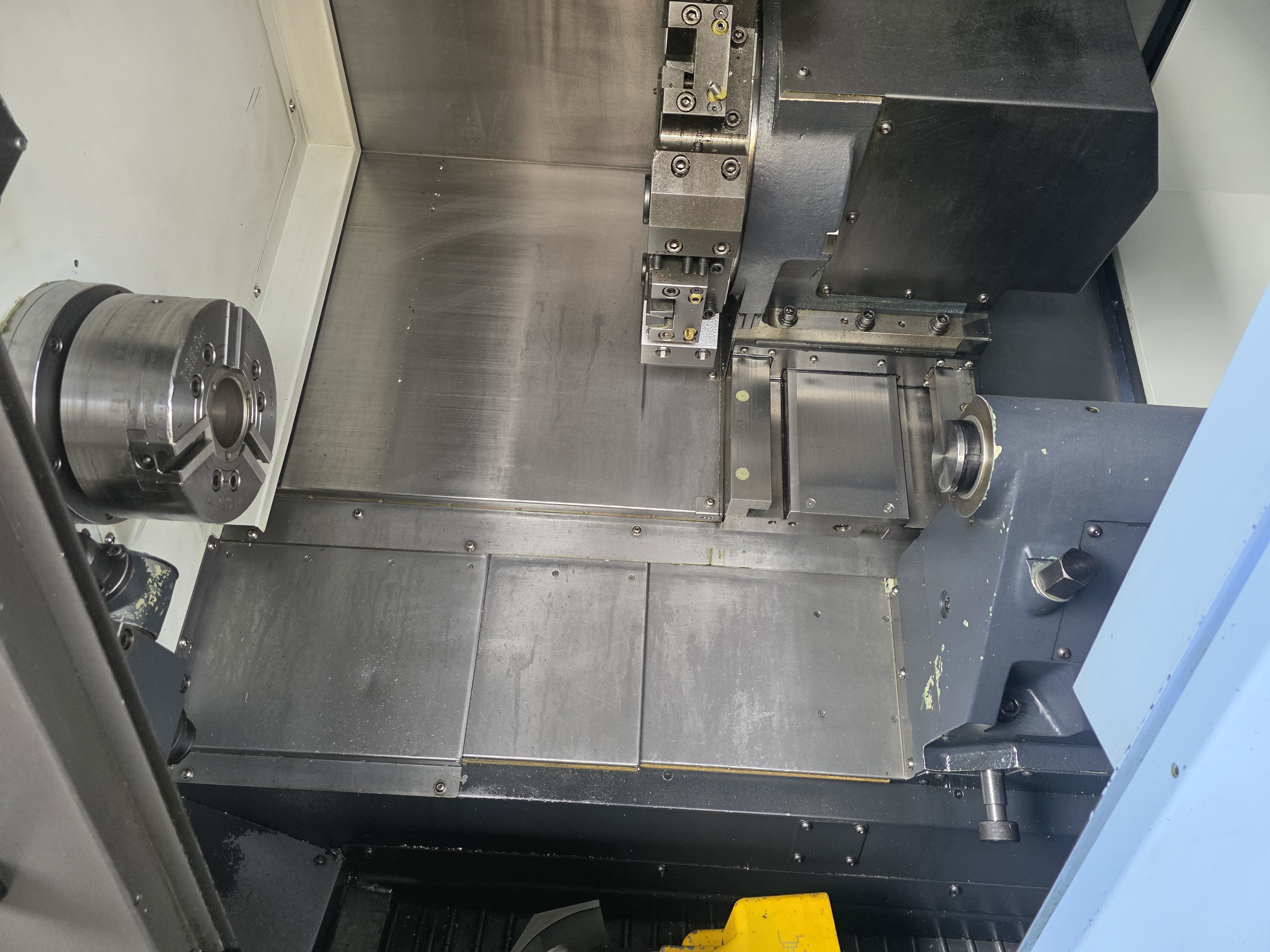

내부 전경, 지지시야 확인



2-3.오프셋/좌표로 마무리한다.

툴오프셋 태그(T0101/T0100), G54~G59 잔여값, 소프트 리미트는 마지막에 점검한다. 오프셋 재확인 → 건드라이 런 → 낮은 이송 첫 패스를 루틴으로 두면 재발이 크게 줄어든다.

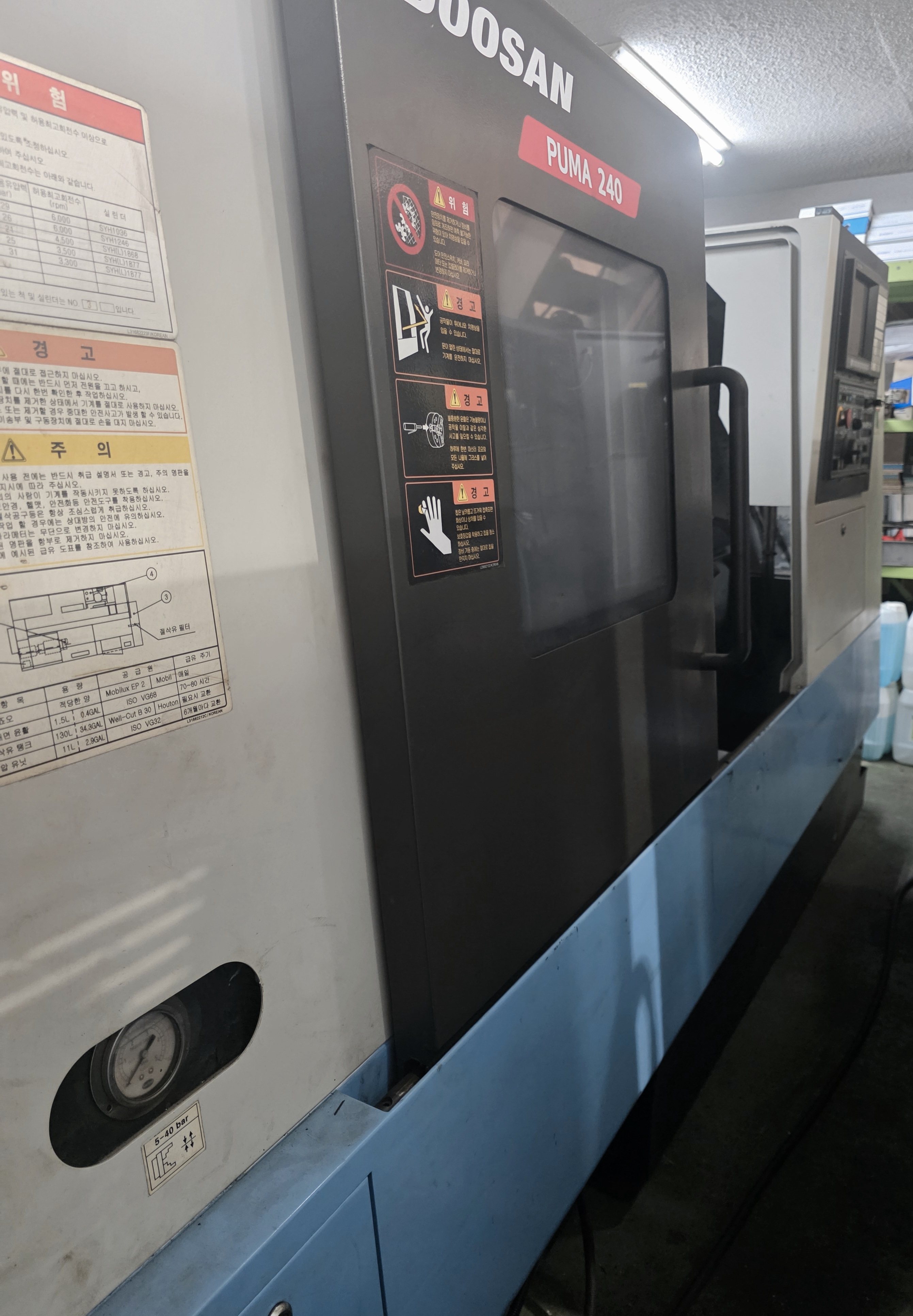

전면 도어와 경고 라벨



3)PUM240 적용 ㅡ 반응이 바뀐순간

순서를 그대로 적용했다. 척력을 소폭 낮추자 얇은 링 소재의 바늘 폭이 줄었다. 이어서패드면을 교체하니 첫 패스 모늬가 정돈됐고, 오프셋을 다시 잡고 건드라이 런을 넣자 초기 흔들림이 사라졌다. 숫자보다 반응의 흐름이 더 명확했다.

• 현장 메모: 척력 ▼1단계 → 흔들림 감소 / 패드 교체 → 첫 패스 안정 / 오프셋 재설정 → 초기 흔들림 소거

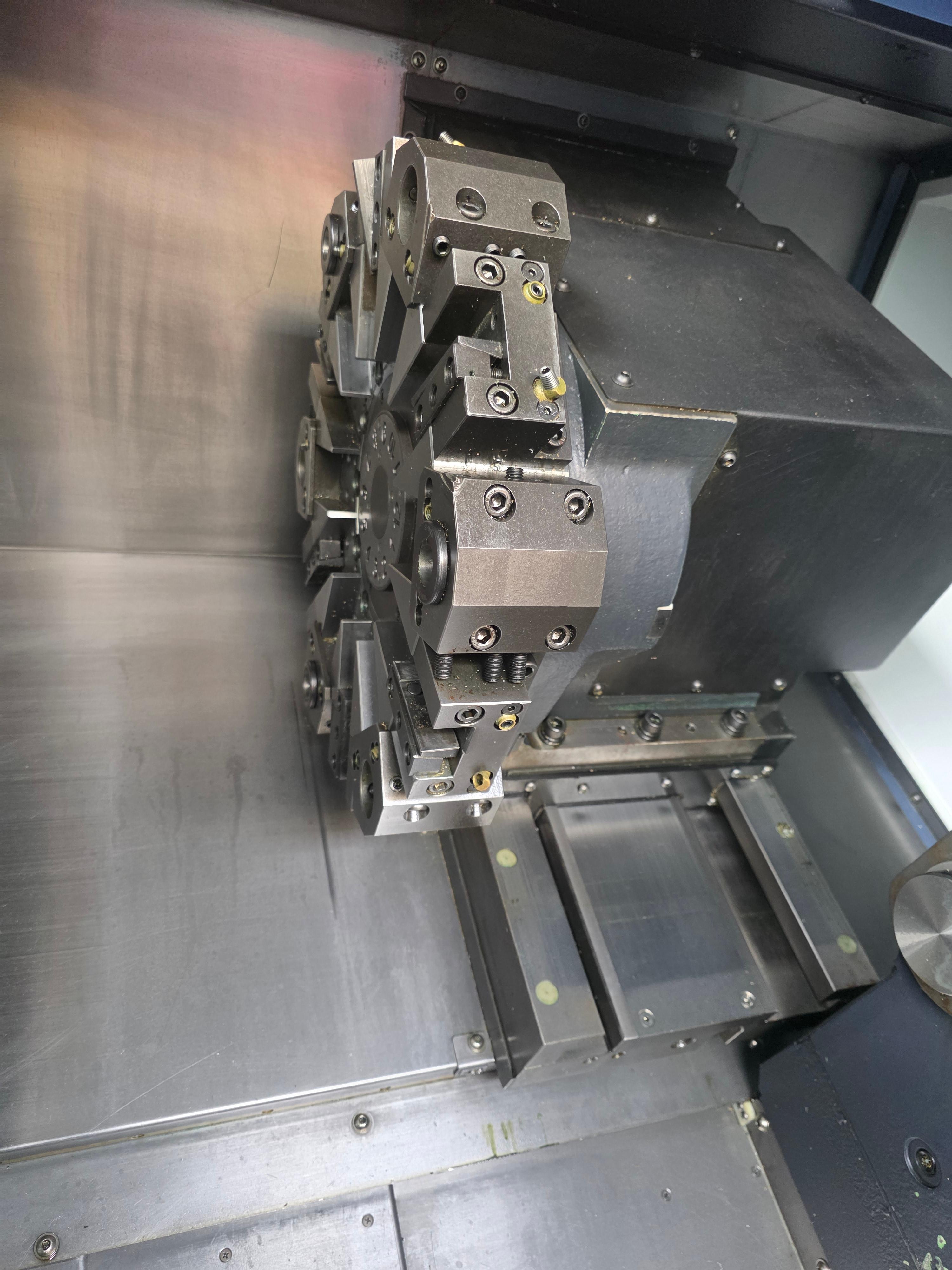

터릿 근접샷,전경

4) 자주 겪는 오류 5가지와 빠른 수정

• 척력만 조정하고 지지는 그대로 → 패드 교체면 정리면 정리로 변형 완화
• 툴오프셋 태그 혼동 → 교체후 오프셋 재확인,건드라이 런 고정
• 좌표계 잔여값 방치 → 작업 전/후 G54~G59 초기화 점검
• 첫 패스를 고이송으로 진행 → 낮은 이송으로 표면과 소리부터 확인
• 얇은 소재에 하드 패드 고집 → 소프트 패드.접촉 면적 조정으로 분포 재배치

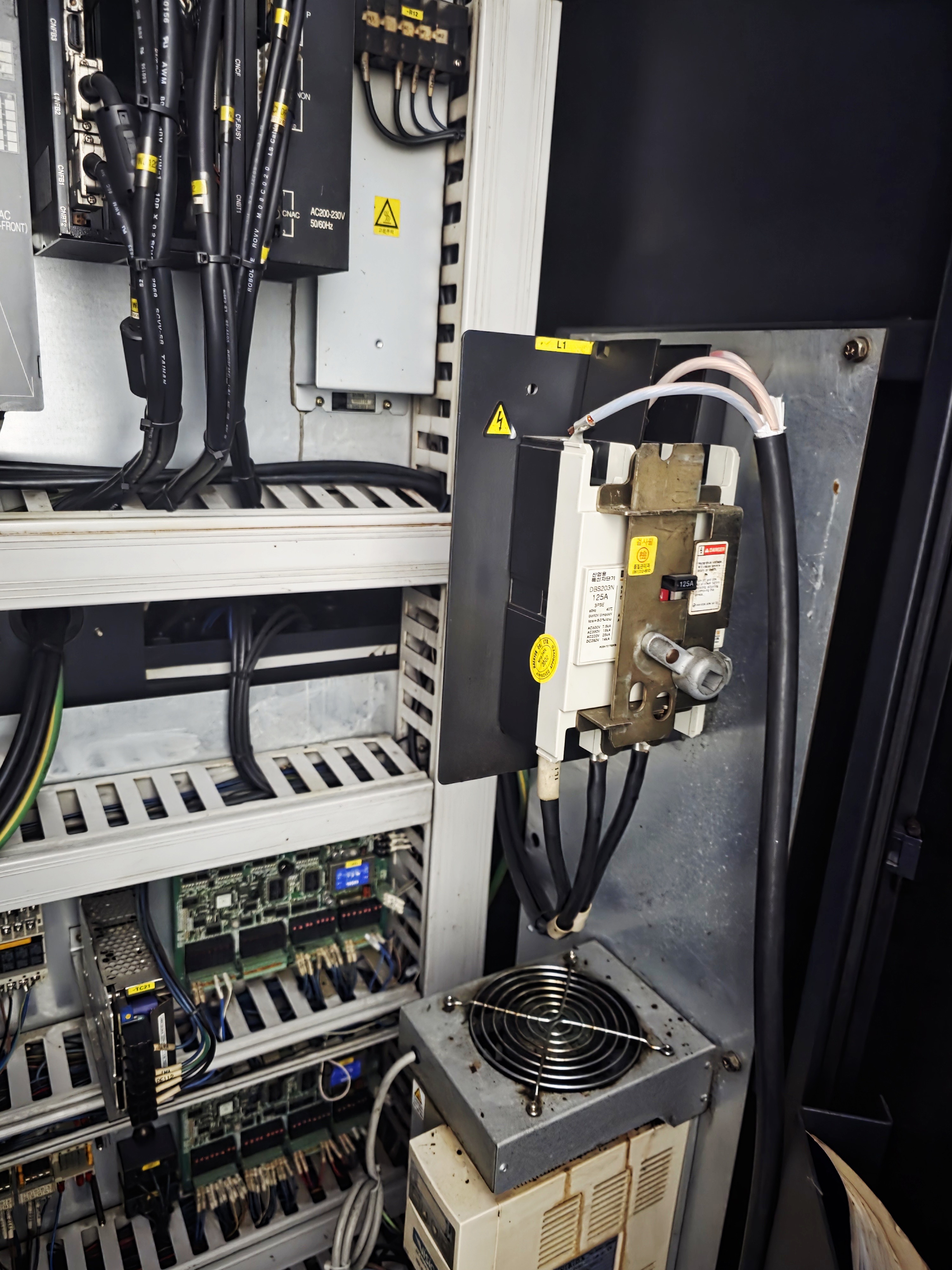

전장함 내부 FANUC 모듈

내부 전장 상태를 관찰하며 기록한 이번 글은 장비의 제어 흐름에 초점을 맞췄습니다.
같은 PUMA240 CNC선반을 다른 각도에서 점검한 내용은
네이버 블로그의 후속 기록에서 이어집니다.

5) 5분 점검표(복붙)

• □ 척력: 한 단계만 조정해 반응 확인
• □ 지지/패드: 편마모·이물 확인, 면 교체 시도
• □ 오프셋/좌표: 태그·G54~G59 초기화 점검
• □ 첫 패스: 낮은 이송, 무늬·소리 확인
• □ 기록: 전/후 사진과 메모 남김

---

오늘의 기록 정리

러너웃은 작은 변화에서 실마리가 보인다. 척력→지지→오프셋 순서만 지켜도 반응이 정돈된다. PUMA240에서의 관찰도 같은 흐름이었다. 다음 점검에서도 같은 루틴을 반복해 재현성을 높이는 게 좋겠다.
