이 장비는 사진에서 보이는 구조만 놓고 보아도 몇 가지 특징이 드러납니다. 벤딩 헤드가 비교적 넓은 장착면을 확보하고 있고, 슬라이드 레일의 스트로크가 길게 설계되어 있으며, 유압 라인과 제어부가 한쪽에 집중된 형태로 배치된 점이 대표적입니다. 프레임 베이스가 묵직하게 잡혀 있어 흔들림 제어에 유리한 구성이라는 점도 눈에 띄엇습니다. 이런 구조들은 파이프와 앵글을 함께 다루는 장비 특유의 흐름을 보여주며 실제 작업에서 어떤 방식으로 사용되어 왔는지 짐작할 수 있는 부분이기도 합니다. 아래 내용은 해당 장비에서 확인된 실물 흔적과 외형적 특징을 간단히 정리한 것입니다.

① 노란 드로우 헤드 & 넓은 금형 장착면

사진에서 가장 먼저 보이는 영역은 드로우 벤딩 헤드입니다. 노란색 헤드 프레임으로 제작된 형태이며, 금형이 결합되는 장착면이 넓게 확보된 구조입니다. 표면 도장 벗겨짐은 있으나 균열이나 비틀림은 보이지 않아 파이프 또는 앵글 금형을 안정적으로 고정할 수 있는 상태로 보였습니다. 장착면 테두리도 일정하게 유지되어 있어 공구 장착시 과도한 유격이 발생할 가능성은 낮아 보였습니다.

---

② 슬라이드 블록·가이드 레일이 긴 스트로크 구조

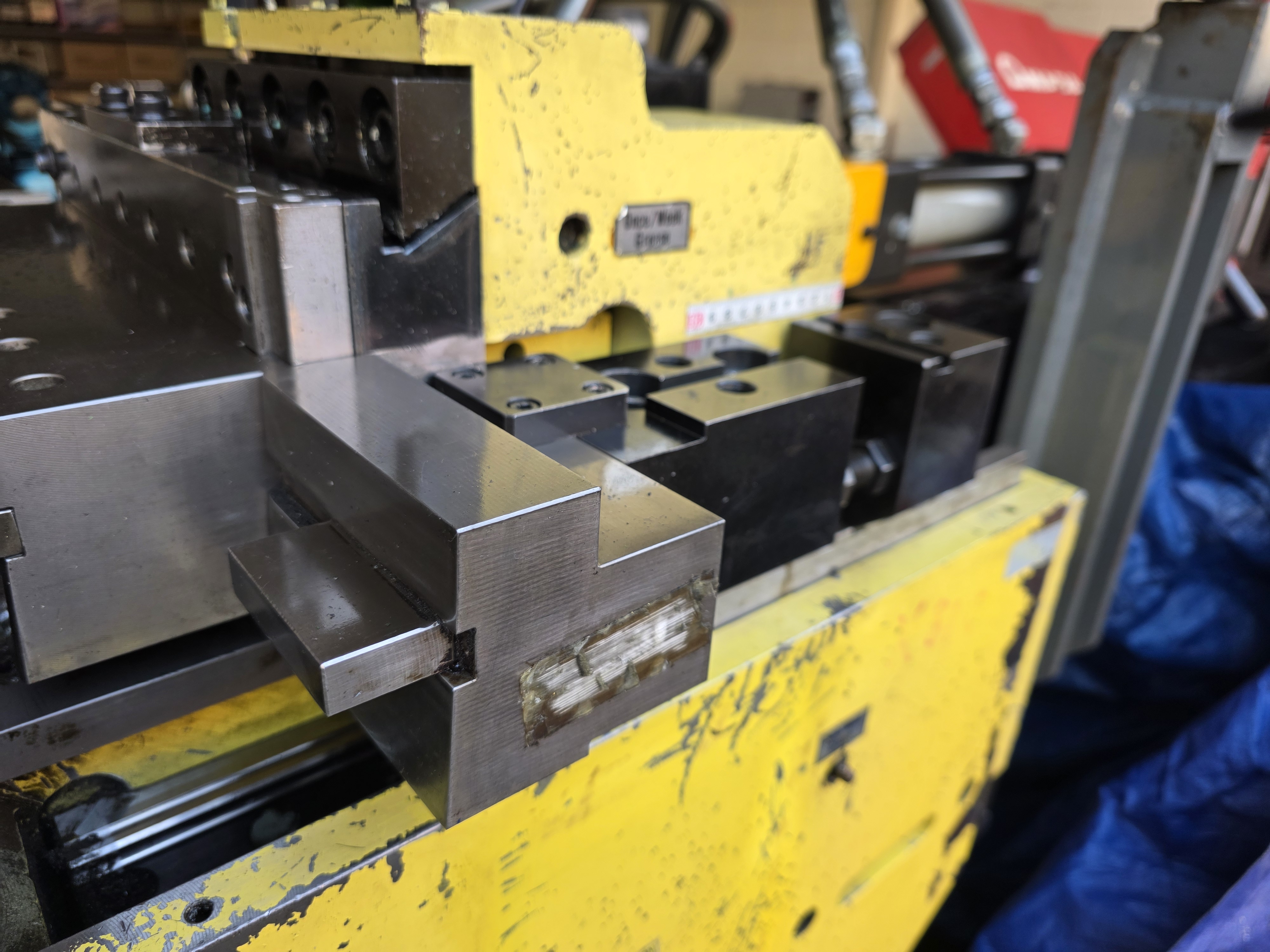

NC파이프 앵글 벤딩기 노란 드로우 헤드프레임 금형장착면

슬라이드 블록과 가이드 레일 구간에서는 직선형 레일이 긴 스트로크를 확보한 상태로 배치되어 있었습니다. 블록이 움직이는 경로도 길게 구성되어 있어 장축 파이프를 밀어주는 과정에서 진동이나 흔들림을 줄이는 데 도움이 되는 타입입니다. 레일 표면의 마모 패턴도 일정했고, 눌림면 역시 균일하게 유지되어 있어 실제 가동 시 직진성이 크게 무너지지 않을 것으로 보였습니다.

---

③ 측면 유압 라인이 단일 구역에 집중된 구조

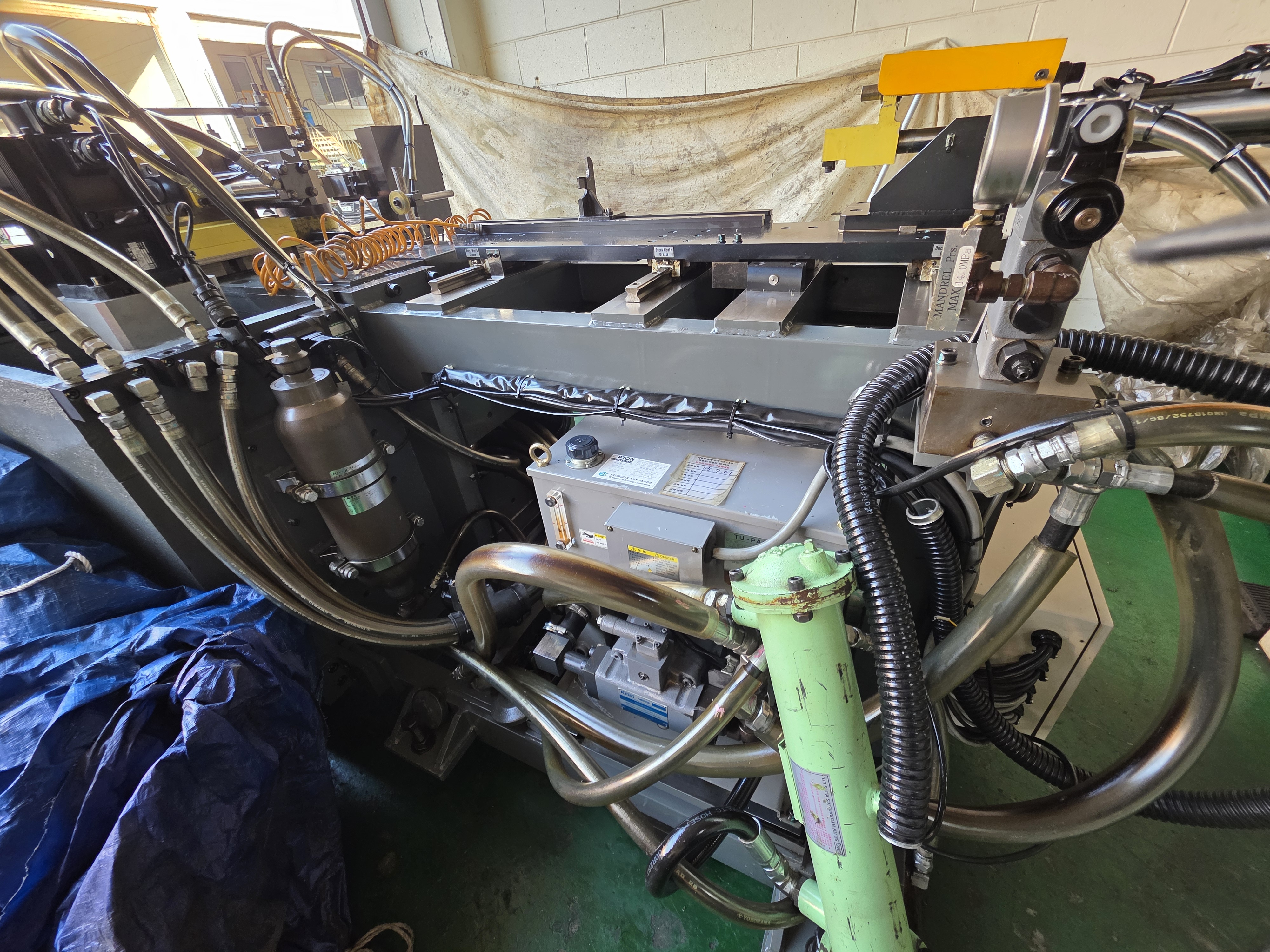

드로우 헤드 슬라이드 블록 ,호스배열,유압 블록, 실린더 작동부

유압 라인과 실린더, 밸브 블록은 한쪽 측면에 집중되어 있습니다. 여러 구역에 흩어져 있는 구성이 아니라 한 면에 정리되어 있어 정비 접근성이 좋고, 누유 여부를 확인하기에도 편한 형태였습니다. 호스 라인의 꺾임, 과한 장력 같은 위험 요소도 보이지 않았고, 브라켓 체결부도 변형 흔적 없이 원형에 가깝게 유지된 상태였습니다.

---

④ 프레임 하단이 중량형으로 설계된 베이스

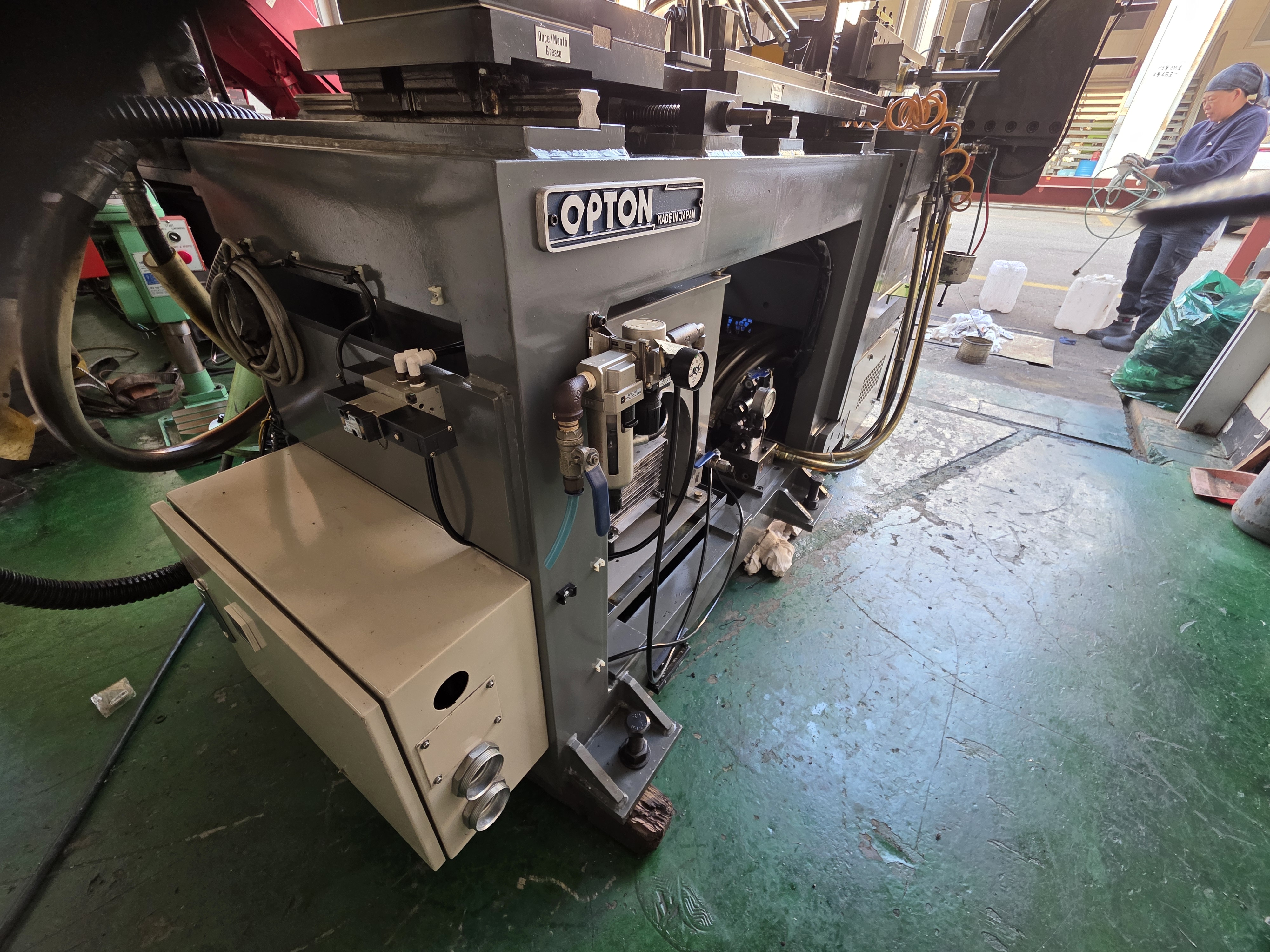

벤딩기 하단 프레임 베이스 구조

장비 하단부는 단순한 박스형이 아니라 두꺼운 중량형 베이스 구조로 제작된 형태입니다.이런 구조는 작업 중 발생하는 진동을 줄이고, 벤딩 품질을 일정하게 유지하는 데 도움이 된다고 알려져 있습니다. 프레임 모서리 부분에서 눈에 띄는 변형은 없었고, 바닥 접점도 균일하게 유지되어 있어 장비 중심이 한쪽으로 기울어진 느낌은 없었습니다.

---

⑤ 앵글·파이프 겸용 가능성이 보이는 금형 장착부 흔적

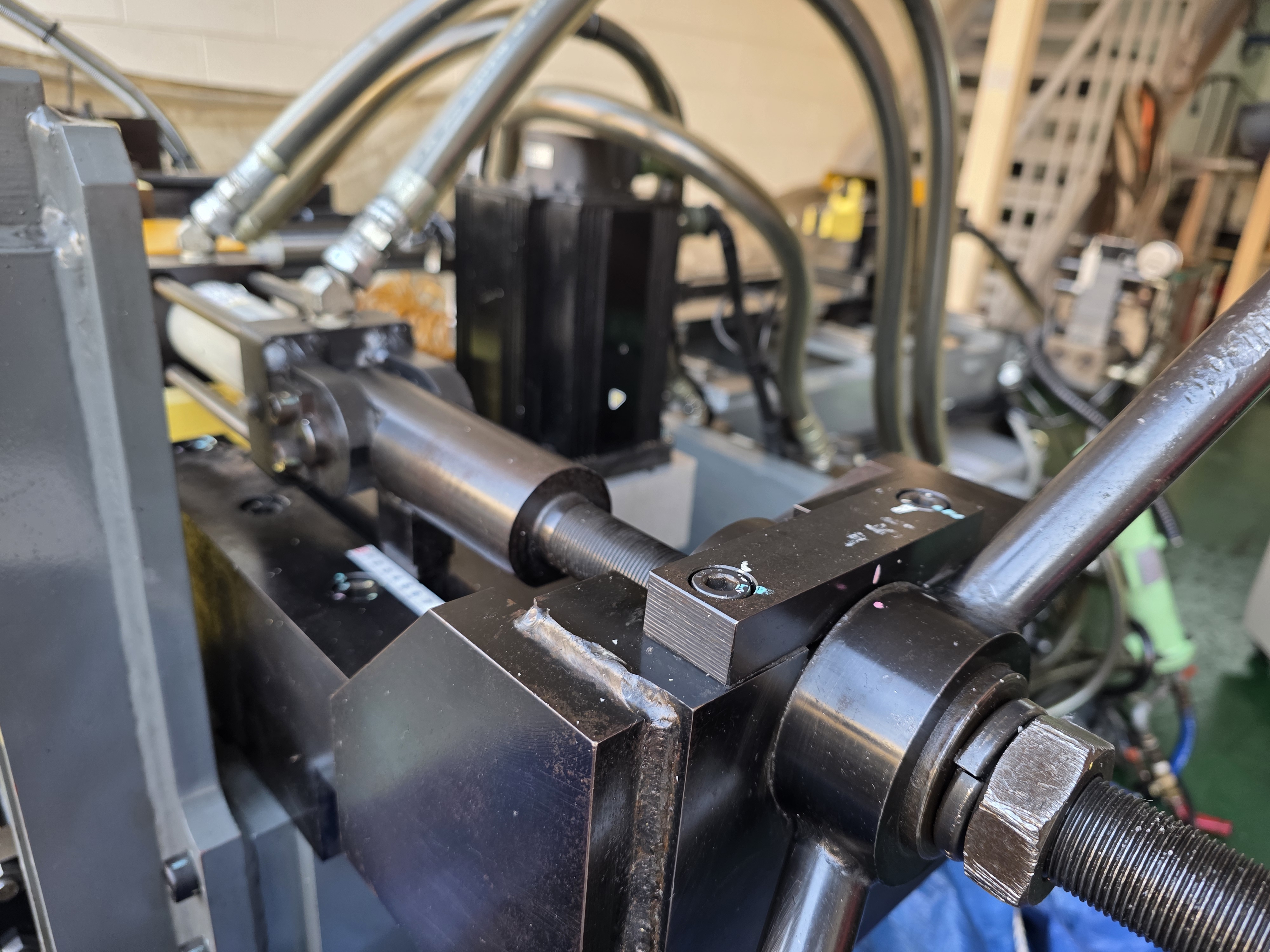

.금형 장착부 면적과 체결 흔적이 보이는 벤딩 헤드 측 금형 베이스

헤드 주변 금형 장착부에는 앵글 작업 흔적과 금형 체결 MARKS가 함께 보입니다. 금형이 실제로 설치된 상태는 아니지만 장착면 마모 패턴과 흔적을 통해 앵글·파이프 겸용 작업이 가능했던 장비라는 흐름을 확인할 수 있었습니다. 체결부 면적과 고정 흔적도 일정하게 유지되어 있어 편측 마모나 뒤틀린 체결 흔적은 확인되지 않았습니다.

---

⑥  전기 제어반 내부 구성이 비교적 정돈된 상태

NC 밴딩기 제어반 내부 배선과 모듈 구성 상태

전기 제어반 내부는 배선이 가지런하게 정리되어 있고, 모듈 간 간격도 충분히 확보되어 있는 구조였습니다. 배선이 과하게 추가되거나 임의 개조된 흔적은 눈에 띄지 않았고, 단자대와 스위치류도 비교적 표준적인 형태로 구성되어 있어 사용 경험이 있는 사람이라면 어렵지 않게 접근 가능한 형태로 보였습니다.

기계의 실물 상태점검에 관련한 내용입니다 참고해주세요

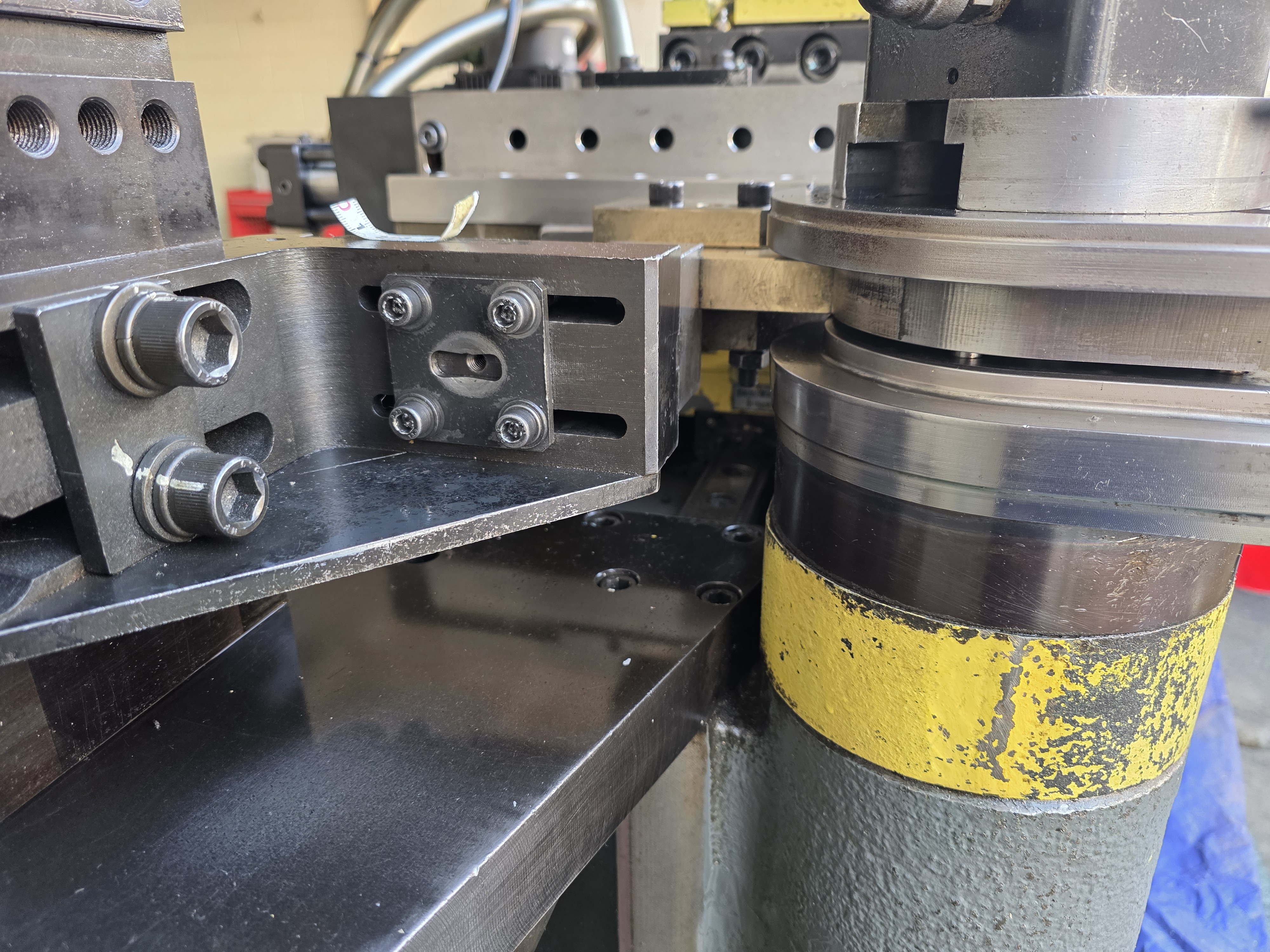

벤딩 헤드, 디스크, 금형 장착부가 동시에 보이는 구간.



---

결론

이번 내용은 직접 확인 가능한 범위 안에서 정리한 내용으로, 구조적으로 확인 가능한 구간 중심으로만 작성했습니다. 벤딩 헤드, 레일, 유압 라인, 베이스 프레임, 금형 장착부, 제어반 구성까지 각 영역의 상태는 크게 치우치지 않은 편이었고, 전체적인 균형이 유지된 모습이 눈에 띄었습니다. 장비를 찾는 분들이 실물 확인 전에 참고할 수 있는 정도의 기준으로 보아주시면 충분할 것 같습니다.
