수직형 다축 호닝 공정의 특성

내경 정밀 가공에서 수직형 구조는 중력에 의한 스핀들 휨 현상을 방지하여 고강성진원도를 유지하는 데 유리한 설계입니다. 특히 NISSIN(니신) 사의 다축 호닝 시스템은 로터리 인덱스 방식을 결합하여 대량 생산 라인에서의 가공 반복 정밀도를 확보한 설비입니다. 본 문서에서는 해당 중고 설비의 주요 유닛별 상태와 기계적 사양을 객관적으로 기술합니다.

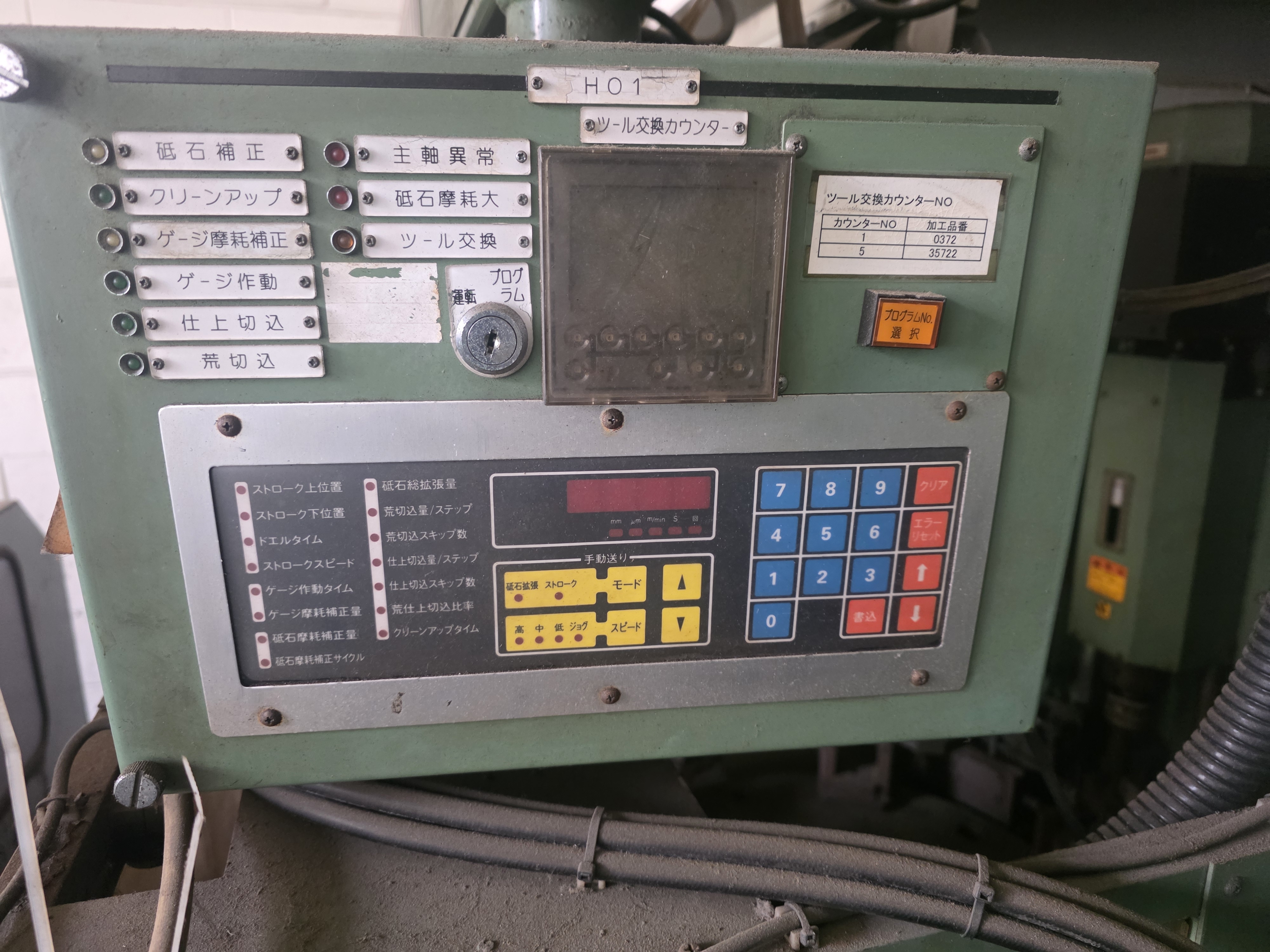

NISSIN CNC 조작반 및 툴 라이트 관리 카운터

1. 제어 인터페이스 및 소모품 관리 시스템

일본어 인터페이스가 적용된 CNC 제어 패널입니다. 중앙에 배치된 툴 교환 카운터 (ツール交換カウンタ)는 가공 횟수를 수치로 데이터화하여 숫돌의 마모 한계점을 관리하는 기능을 수행합니다. 이는 작업자의 주관적 판단이 아닌 객관적 데이터에 근거한 공구 교체를 가능하게 합니다.



다스테이션 가공용 로터리 인덱스 분할 테이블

2. 로터리 인덱스 테이블의 분할 정밀도

하단부에는 다스테이션 가공을 위한 대형 로터리 인덱스 테이블이 배치되어 있습니다. 테이블의 회전과 정지 위치 결정은 기계적 분할 정밀도가 우수하여, 각 공정별 가공 위치 오차를 최소화하는 구조입니다. 대량 가공 시 공작물의 이송 효율을 극대화하는 핵심 유닛입니다.



유압 시스템 압력 체크용 아날로그 게이지

3. 유압 및 공압 시스템 모니터링

장비 측면에 장착된 아날로그 압력 게이지입니다. 주축의 가압 상태나 클램핑 압력을 실시간으로 표시하며, 전기적 센서와 별개로 물리적 압력을 직관적으로 모니터링할 수 있어 유압 시스템의 이상 유무를 즉각 판별할 수 있습니다.

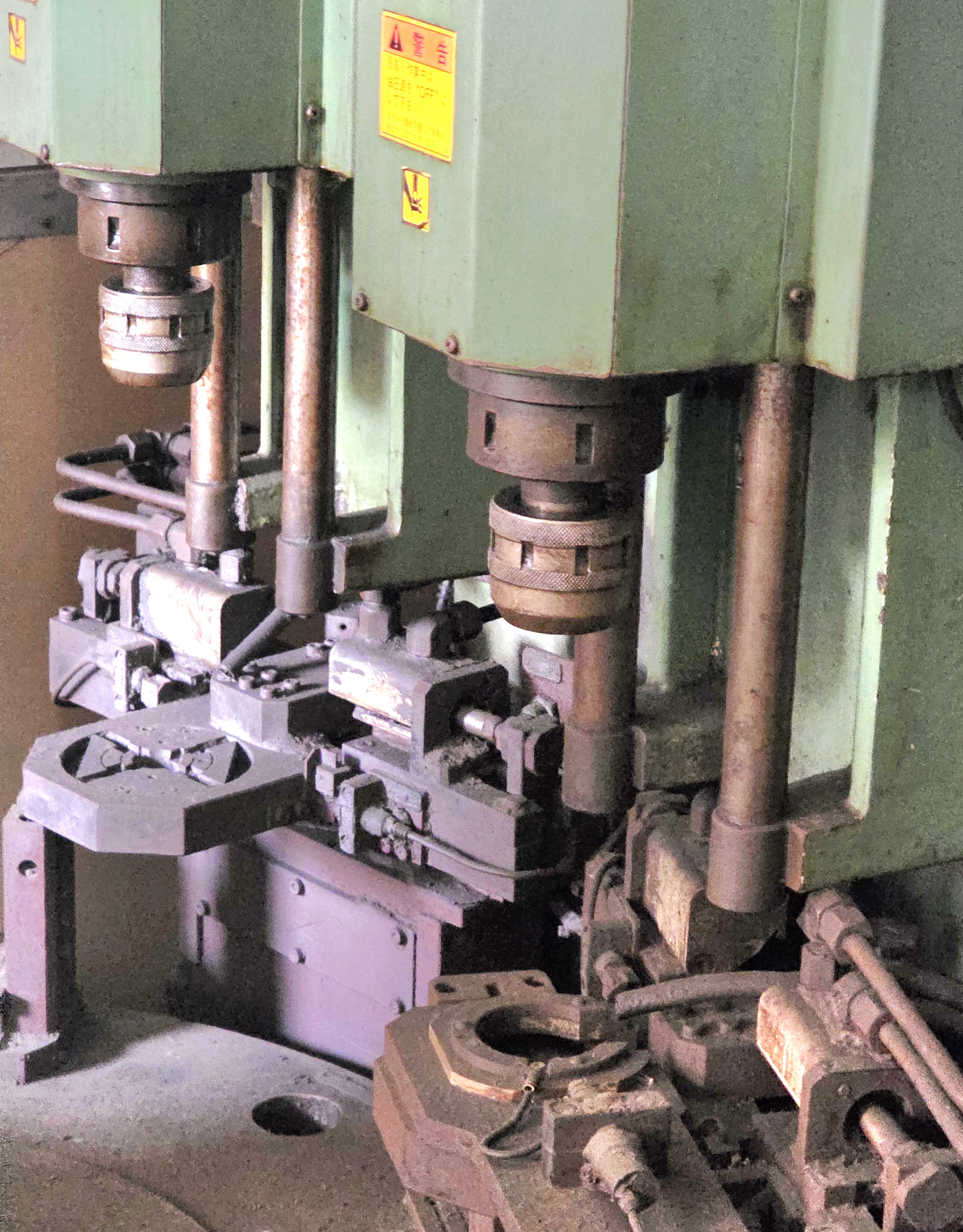

NISSIN 수직형 다축 스핀들 헤드 및 가이드

4. 스핀들 하우징 및 가이드 구조

수직 방향으로 정렬된 다축 스핀들 유닛입니다. 강성 확보를 위해 설계된 스핀들 하우징은 고속 왕복 운동 시 발생하는 열변위를 억제하는 구조를 취하고 있습니다. 고강성진원도 가공을 위해 주축의 동심도와 수직도가 정밀하게 관리되어야 하는 파트입니다.



상단 통합 전장 제어함 및 메인 스위치

5. 전장 제어반 및 전력 공급 장치

기계 상단 및 측면에 위치한 독립형 제어반입니다. 분리형 설계를 통해 발열에 의한 전장 부품의 손상을 방지하였으며, 회로 구성이 체계적으로 배치되어 있어 유지보수 및 정기 점검 시 접근성이 용이한 구조를 갖추고 있습니다.



공압식 워크피스 클램핑 스테이션 및 실린더 구조

6. 워크피스 고정용 공압 클램핑 모듈

인덱스 테이블 상단에 장착된 공압식 클램프 시스템입니다. 일정 압력의 공압을 사용하여 가공물을 고정하므로, 가공 중 발생할 수 있는 소재의 이탈이나 미세 진동을 억제합니다. 반복적인 로딩 작업에서도 균일한 파지력을 유지하는 것을 확인하였습니다.



니신 호닝기 가공 헤드 및 스핀들 구동부

7. 가공 헤드 구동 메커니즘

개별 스핀들의 스트로크와 회전을 담당하는 헤드 유닛입니다. 정밀 가공을 위해 상하 이송의 직진도가 확보되어 있으며, 호닝 헤드 부착 부위의 기계적 유격은 산업용 가공 허용치 이내로 유지되고 있습니다.

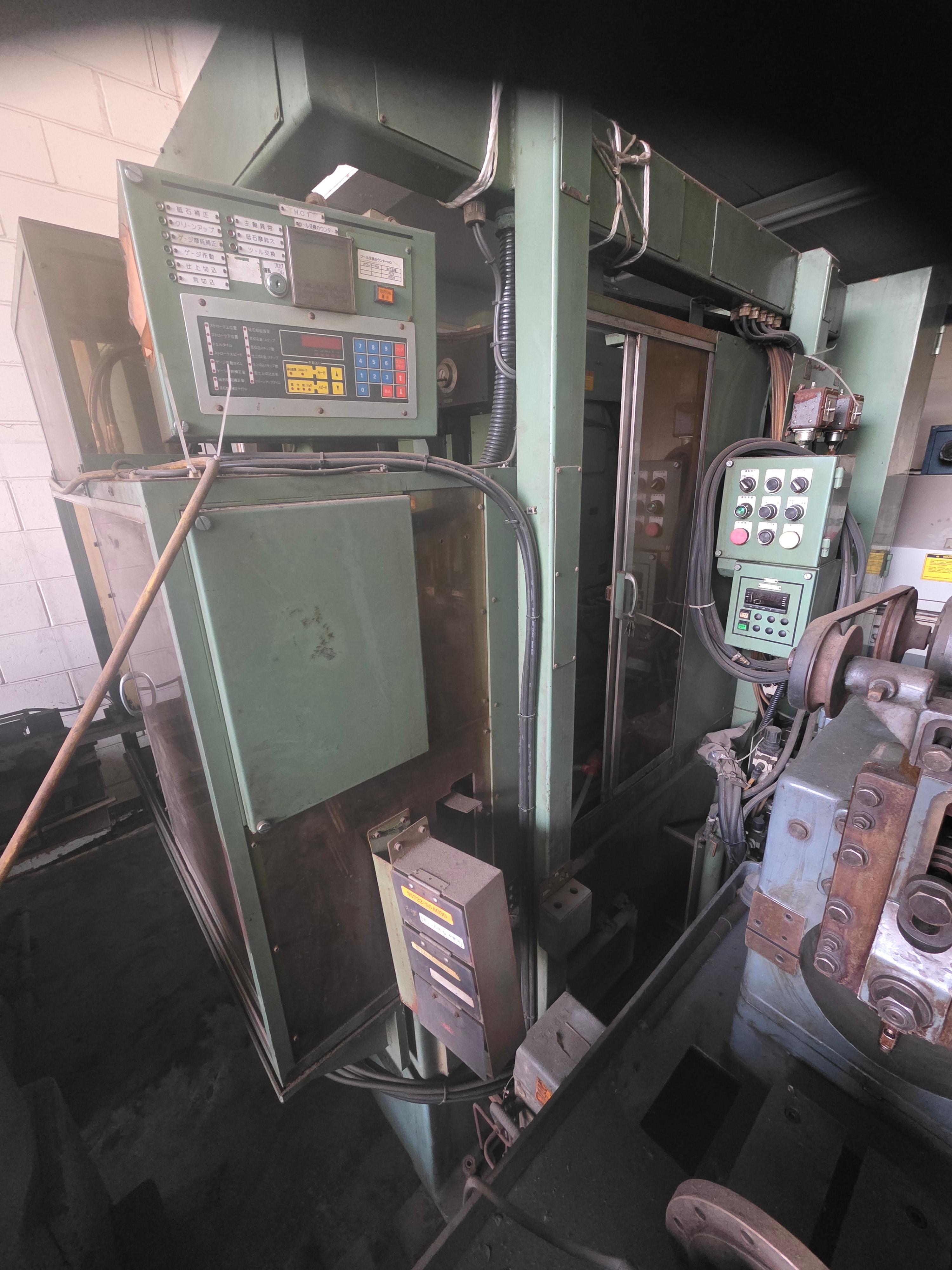

폐쇄형 안전 커버가 장착된 설비 전체 외관

8. 외부 프레임 및 안전 가드 상태

폐쇄형 구조의 안전 가드 프레임입니다. 가공유 비산을 방지하는 밀폐 구조로 설계되었으며, 하부의 주물 베드는 장비의 전반적인 진동을 흡수할 수 있는 충분한 질량을 보유하고 있습니다. 외부 가드는 전반적으로 원형이 잘 보존된 상태입니다.

니신 CNC중고 호닝에 대한 또다른 설명 참조





---



장비 사양 요약

• 구동 방식 : 수직형 다축 CNC제어
• 이송 방식 : 로터리 인덱스 테이블을 통한 자동 이송
• 관리 기능 : 툴 교환 카운터를 활용한 데이터 기반 소모품 관리
• 고정 방식 : 공압 클램핑 시스템 적용
• 특이 사항 : 고강성진원도 유지 외 최적화된 주물 프레임 구조
