대형 조각 설비를 살펴볼 때, 단순히 크기만 보고 판단하는 경우는 많지 않다. 특히 3m 대응 Large Bed Engraver처럼 장폭 작업을 전제로 한 장비는, 실제 작업대 구성과 프레임 구조를 함께 봐야 설비의 성격이 드러난다. 중고기계를 다루는 입장에서 이 장비가 어떤 판재 크기까지 무리 없이 대응할 수 있는지, 그리고 하중을 어떻게 분산하도록 설계되었는지가 더 중요하게 다가온다. 이 글에서는 장폭 판재 가공에 적합한 대형 조각기의 구조적 특징을 중심으로, 설비를 판단할 때 자연스럽게 보게 되는 요소들을 정리해본다.

1. 장폭 대응 구조가 만들어내는 작업대 설계 특징

장폭 대응 조각기에서 가장 먼저 드러나는 특성은 작업대의 폭과 길이를 동시에 고려한 설계다. 3m 대응 구조를 가진 설비는 단순히 베드가 길어지는 수준이 아니라, 판재가 넓게 올라왔을 때도 작업대 전반이 균일한 지지 상태를 유지하도록 구성되는 경우가 많다. 이런 장폭 대응 구조는 대형 판재를 기준으로 작업 순서를 유연하게 가져갈 수 있게 해주며, 설비의 활용 범위를 자연스럽게 넓혀준다.



▶ 작업대가 왜 중요한가? - 참고용으로 함께 살펴보셔도 좋겠습니다.

3m대형 조각기 작업대 전경, 장폭 판재 가공을 고려한 베드 구조



2. Large Bed Engraver에서 읽히는 대형 판재 가공 성향

Large Bed Engraver로 분류되는 설비는 대형 판재 가공을 전제로 한 베드 비율을 갖는다. 작업대 면적이 충분히 확보되면 소재 배치에 여유가 생기고, 가공 동선도 단순해진다. 중고기계를 다루는 입장에서는 이 넓은 베드가 특정 구간만 반복 사용된 흔적은 없는지, 전체 면적이 고르게 활용되었는지를 살펴보게 된다. 이는 해당 설비가 어떤 유형의 판재 작업에 주로 쓰였는지를 가늠하는 단서가 된다.

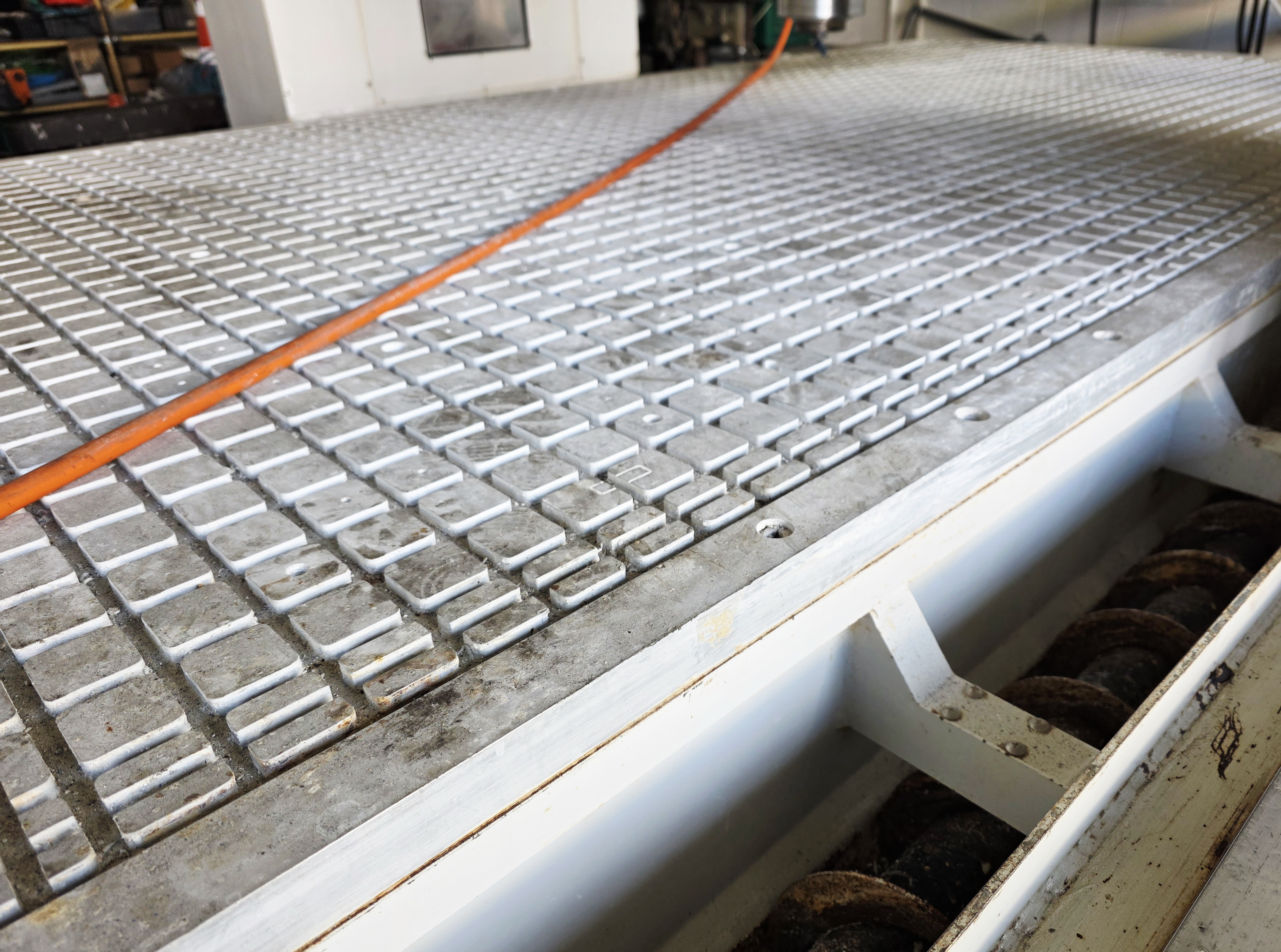

Large Bed engraver 알루미늄 격자형 작업대 디테일

3. 고하중 대형 조각기 구조에서 확인되는 프레임 설계

고하중 대형 조각기 구조는 외형보다 프레임 배치와 지지 방식에서 드러난다. 대형 가공 조각 설비는 무게 있는 소재를 올렸을 때도 베드와 프레임이 한쪽으로 쏠리지 않도록 설계되는 경우가 많다. 프레임 간 간격, 하부 지지 구조, 연결부 상태를 보면 이 설비가 어느 정도 하중을 염두에 두고 만들어졌는지 짐작할 수 있다. 이런 구조적 요소는 중고 설비를 판단할 때 매우 중요한 기준이 된다.

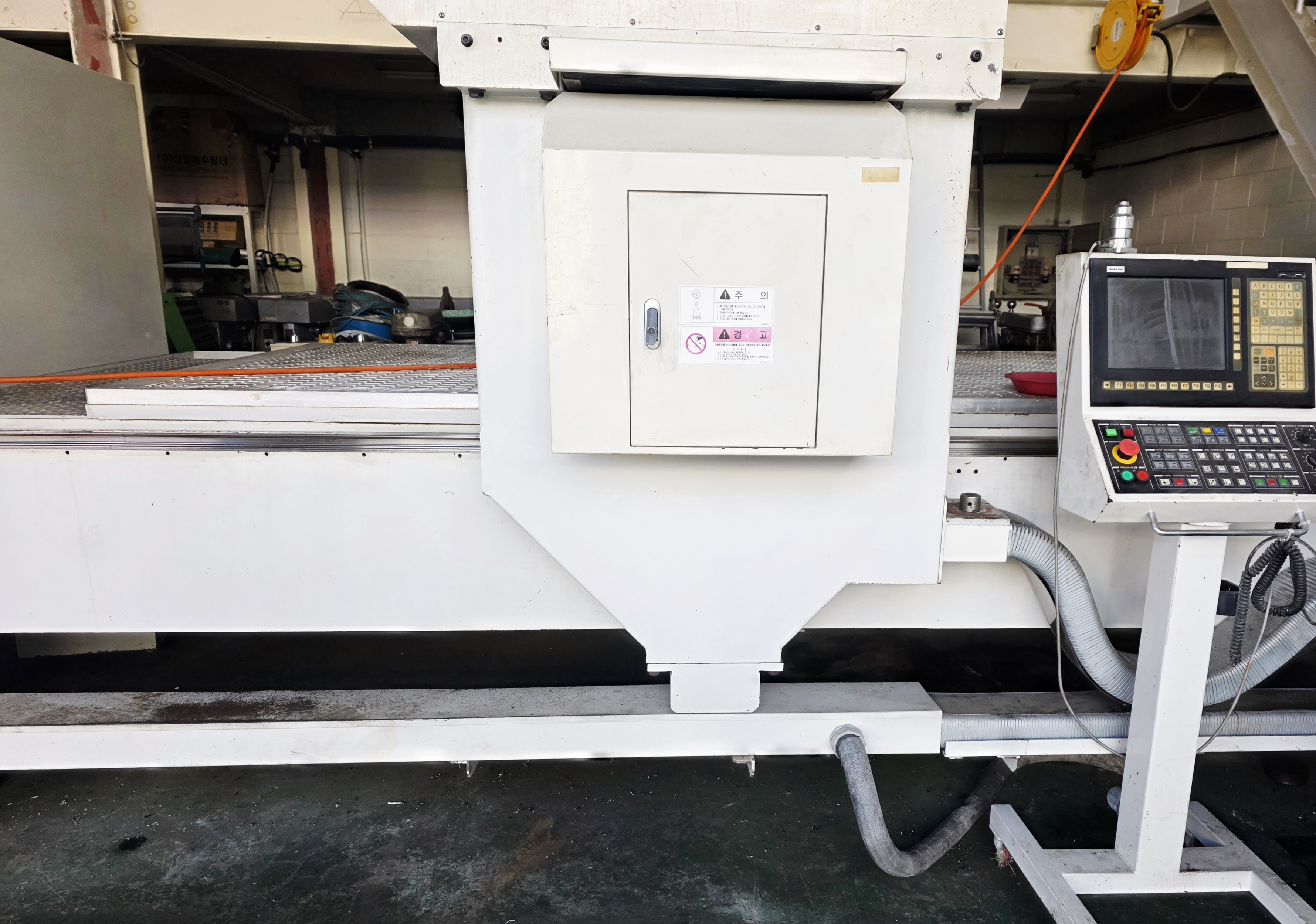

고하중 대응 조각기 포털 프레임 구조 헤드하우징 배치 상태

4.포털형 대형 가공기가 만드는 가공 범위의 안정성

포털형 대형 가공기 구조는 넓은 작업 영역을 비교적 균형 있게 커버하는 데 유리하다. 상부 프레임이 작업대를 가로지르며 이동하는 방식은 장폭 판재 가공 시에도 일정한 가공 환경을 유지하는 데 도움이 된다. 특히 작업대 전반을 활용하는 설비일수록, 포털 구조의 정렬 상태와 이동 구간의 균형은 설비 성격을 판단하는 중요한 요소로 작용한다.

포털형 대형 가공기 전면 구조와 작업대 배치

5. 평면 대형 가공기로서의 구조적 활용 범위

이러한 설비는 깊이 가공보다는 평면 중심의 대형 가공기로 활용되는 경우가 많다. 넓은 판재를 기준으로 일정한 깊이를 유지하며 작업하는 환경에서는 작업대 평탄도와 프레임 안정성이 중요해진다. 중고기계 시장에서는 이 평면 가공 성향이 유지되고 있는지를 작업대 상태와 구조 배치로 판단하게 된다.

평면 가공기 스핀들 헤드와 작업대 구성

6.산업용 대형 조각 시스템으로서의 확장성

구조적으로 보면, 이 설비는 단일 작업에 한정되기보다는 산업용 대형 조각 시스템으로 확장 가능한 형태를 갖고 있다. 장폭 대응 구조, 고하중 프레임, 넓은 베드 구성은 다양한 소재와 가공 방식에 유연하게 대응할 수 있는 기반이 된다. 작업자 입장에서는 이런 구조적 확장성이 설비의 활용 가치를 판단하는 중요한 기준으로 작용한다.

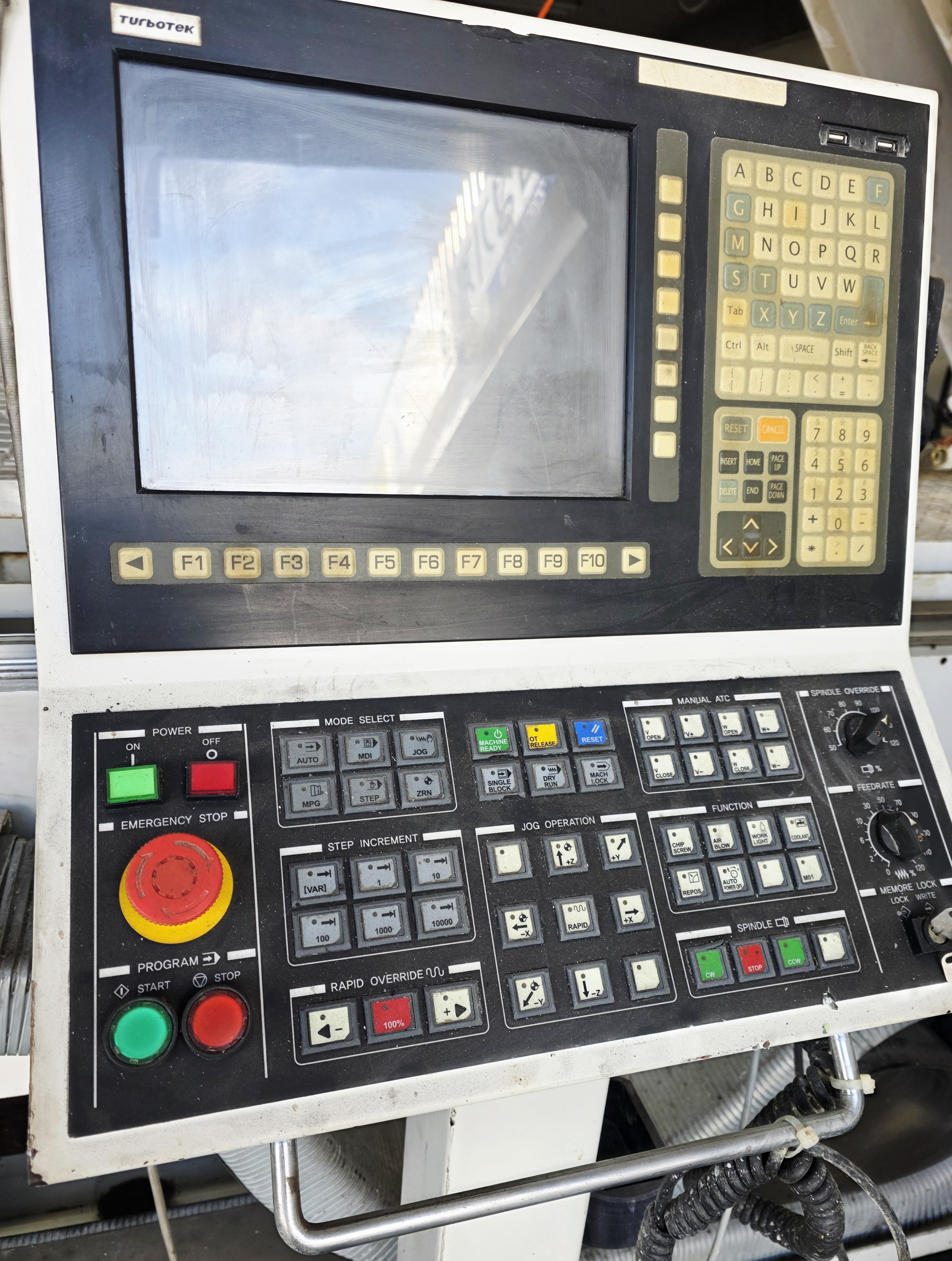

산업용 대형 조각 시스템 조작 패널 구성

---

본문 요약

-  이 설비는 3m 장폭 대응 작업대를 기반으로, 대형 판재·석재 계열 가공을 염두에 둔 구조가 확인됩니다.

- 격자형 작업대와 하부 롤러 구성은 고하중 소재의 배치·이송을 고려한 설계로 해석됩니다.

- 포털형(gantry) 프레임과 가이드 보호 구조는 넓은 가공 폭에서도 안정적인 움직임을 유지하려는 방향이 보입니다.

- 스핀들 헤드와 주변 정리 상태를 통해 설비 관리 수준과 사용이력을 가늠할 수 있습니다.

- 조작 패널 구성은 산업 현장에서의 반복 작업과 안전 운용을 전제로 한 배치로 읽힙니다.
