중고 장비를 검토할 때 가장 중요한 요소는 여떤 구조로 운용되었는지입니다. 특히 소형 집진기의 경우, 탈진 방식과 필터 구성에 따라 유지 방식과 활용 범위가 크게 달라집니다. 이번에 살펴보는 소형 집진기는 진동 탈진 방식이 적용된 백필터 구조로, 사진을 통해 내부 구성과 작동 원리를 비교적 명확하게 확인할 수 있는 중고 장비입니다.

---

1.소형 집진기 외형과 밀폐 구조

장비 전체 외형은 소형 집진기 기본 형태에 해당하며, 철제 외함 기반의 밀폐형 케이스로 구성되었습니다. 외함이 닫힌 상태에서 내부 분진이 외부로 퍼지는 것을 줄이기 위한 기본 구조로, 패널 결합부와 힌지(경첩) 구성도 사진에서 확인가능합니다.

소형 집진기 백필터 구성에 대한 추가 자료는 다음 내용을 참고하시기 바랍니다.

Pre-owned 소형 백필터 집진기 전체 외형

2.전면 패널 구성과 운전 제어 방식

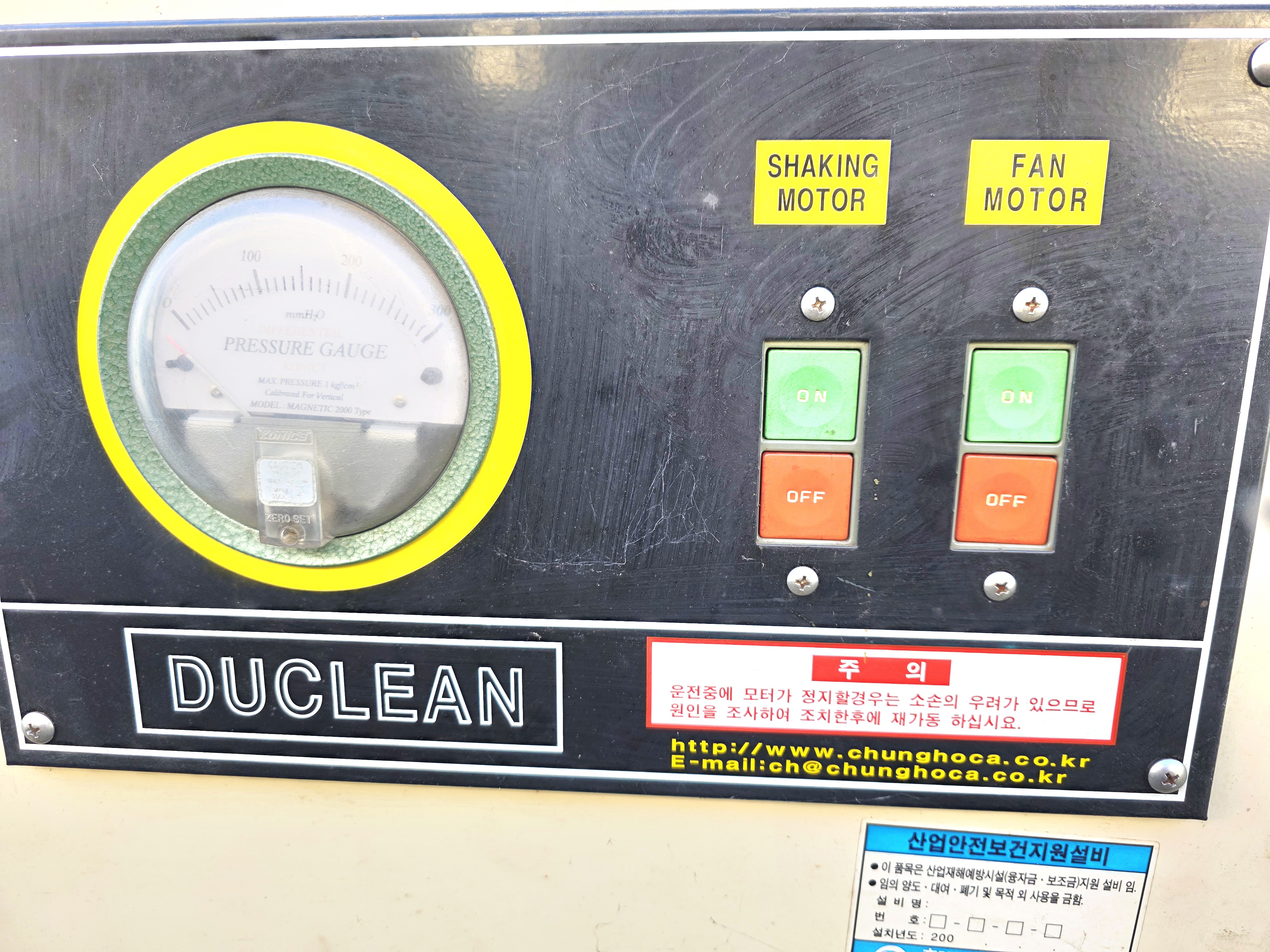

전면 패널에는 압력게이지가 장착되어 있으며, 팬 모터와 진동 탈진 모터가 각각 분리된 스위치로 구성되어 있습니다. 집진 운전과 탈진 동작을 개별적으로 제어하는 방식으로 설계되어 있으며, 진동 탈진 방식 소형 집진기에서 일반적으로 확인되는 제어 구조입니다. 스위치 표기와 배치는 사진상 식별 가능합니다.



진동 탈진 방식 소형 백필터 집진기 전면 패널



3. 진동 탈진 방식의 작동 구조

이 장비는 압축공기 펄스 장치가 보이지 않는 대신, 내부에 진동 탈진 구동부가 배치된 형태로 확인됩니다. 모터 주변이 흡음재로 감싸져 있어, 운전 소음·진동 전달을 줄이려는 내부 구성으로 해석할 수 있습니다.

내부 흡음 스펀지 마감과 진동 탈진 구동부가 배치된 소형 집진기



4.백필터(주머니형) 배열 구조와 분진 포집 상태

필터는 주머니형 백필터가 다열로 배열된 구조로, 상단 프레임에 고정된 상태에서 아래로 길게 늘어지는 형태입니다. 각 필터는 일정 간격을 두고 배치되어 있으며, 상단 고정 볼트와 프레임 결합 상태가 사진에서 확인됩니다. 필터 표면에는 운용 과정에서 축적된 분진이 고르게 부착되어 있고, 하부에는 분진이 낙하해 모일 수 있도록 바닥 공간이 형성된 구조입니다.

주머니형 계열 백필터가 다열로 배열된 소형 집진기 내부

5. 이동식 캐스터와 설치 유연성

하부에는 캐스터가 장착되어 있어 장비 이동이 가능한 구조입니다. 고정 설치보다는 작업 위치 변경이나 설비 재배치가 필요한 환경에서 배치 유연성을 고려한 형태로 볼 수 있습니다.

소형 집진기 하부 캐스터 적용, 이동 설치를 고려한 이동식 구조

6. 내부 흡음재와 방음 구조

내부에 흡음 스펀지가 적용되어 있으며, 이는 운전 소음을 완화하기 위한 용도로 쓰입니다. 흡음재의 두께감과 부착 형태는 사진에서 확인할 수 있으며, 내부 구동부 주변까지 감싸는 방식이어서 방음·진동 저감 목적의 구성으로 이루어져 있습니다.

구동부 주변 방음 목적 내장 구조

7. 측면 덕트 연결 포트

측면에는 흡입 덕트 연결 포트가 구성되어 있어 외부 설비와 연결 가능한 형태입니다. 포트 위치가 외함 측면에 고정되어 있고, 작업 공정에 따라 덕트 배관을 구성하는 방식임을 사진에서 확인할 수 있습니다.

소형 집진기 측면 흡입 덕트 연결 포트

---

결론 요약

• 진동 탈진 방식 적용
  팬 모터와 진동 모터가 분리 제어되는 구조로, 집진 운전과 탈진 동작이 구분된 형태임
• 주머니형 백필터 다열 배열 구조
  상단 프레임에 고정된 주머니형 백필터가 일정 간격으로 배치되어 내부 집진 구성을 이룸
• 분진 포집 및 낙하 공간 확보
  필터 하부에 분진이 떨어져 모일 수 있는 바닥 공간이 형성된 구조가 확인됨
• 내부 흡음재 적용
  구동부 주변에 흡음 스펀지가 적용되어 소음 완화를 고려한 내부 마감 구조임
• 밀폐형 철제 외함 구성
  외부 분진 확산을 줄이기 위한 밀폐형 케이스 구조로 제작
• 이동식 캐스터 장착
  하부 캐스터 적용 작업환경에 따라 장비 이동 가능
• 측면 덕트 연결 포트 구성
  외부 설비와 연결 가능한 흡입 덕트 포트가 측면에 배치된 구조
