[Technical Review] 중고 카트리지필터 집진기 : 신품급 컨디션 7.5kW 집진기가 경제적인 이유
현장에서 대기 환경 개선 설비는 단순한 규제 준수를 넘어 생산 효율과 직결됩니다. 특히 고농도 미세 분진이 발생하는 공정에서는 강력한 음압을 유지하면서도 필터 수명이 긴 설비가 필수적입니다. 오늘 분석할 크린에어텍 CAPU-1000DMS 7.5kW 고출력을 기반으로 설계된 장비로, 현재 입고된 장비는 내부 소모품 및 구동계 상태가 신품급에 준하는 기계입니다. 본 포스팅에서는 기술적 관점에서의 장비 도입 필요성을 검토합니다.
1. [Maintenance] 양문형 도어와 내부 가용 공간의 최적화

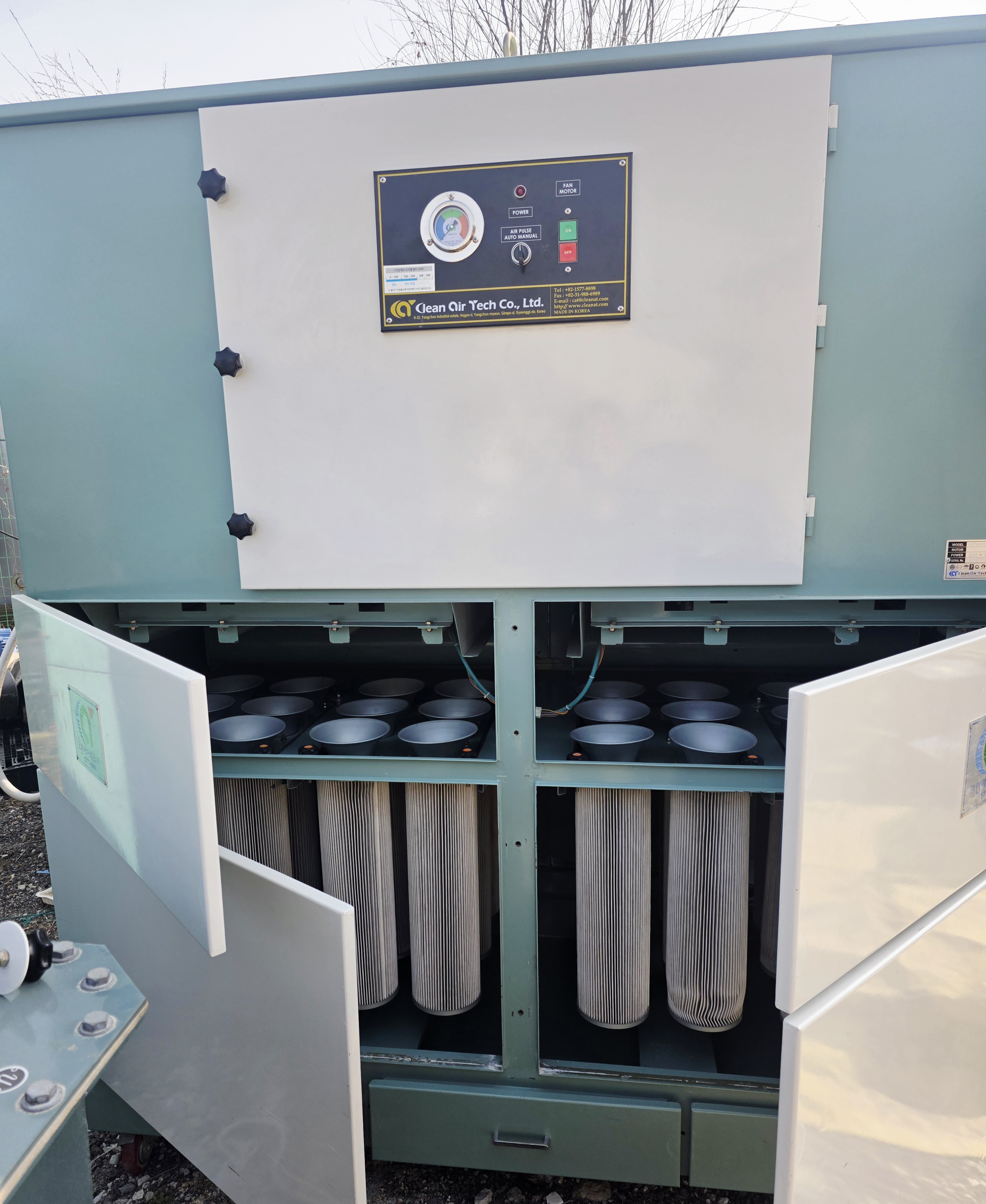

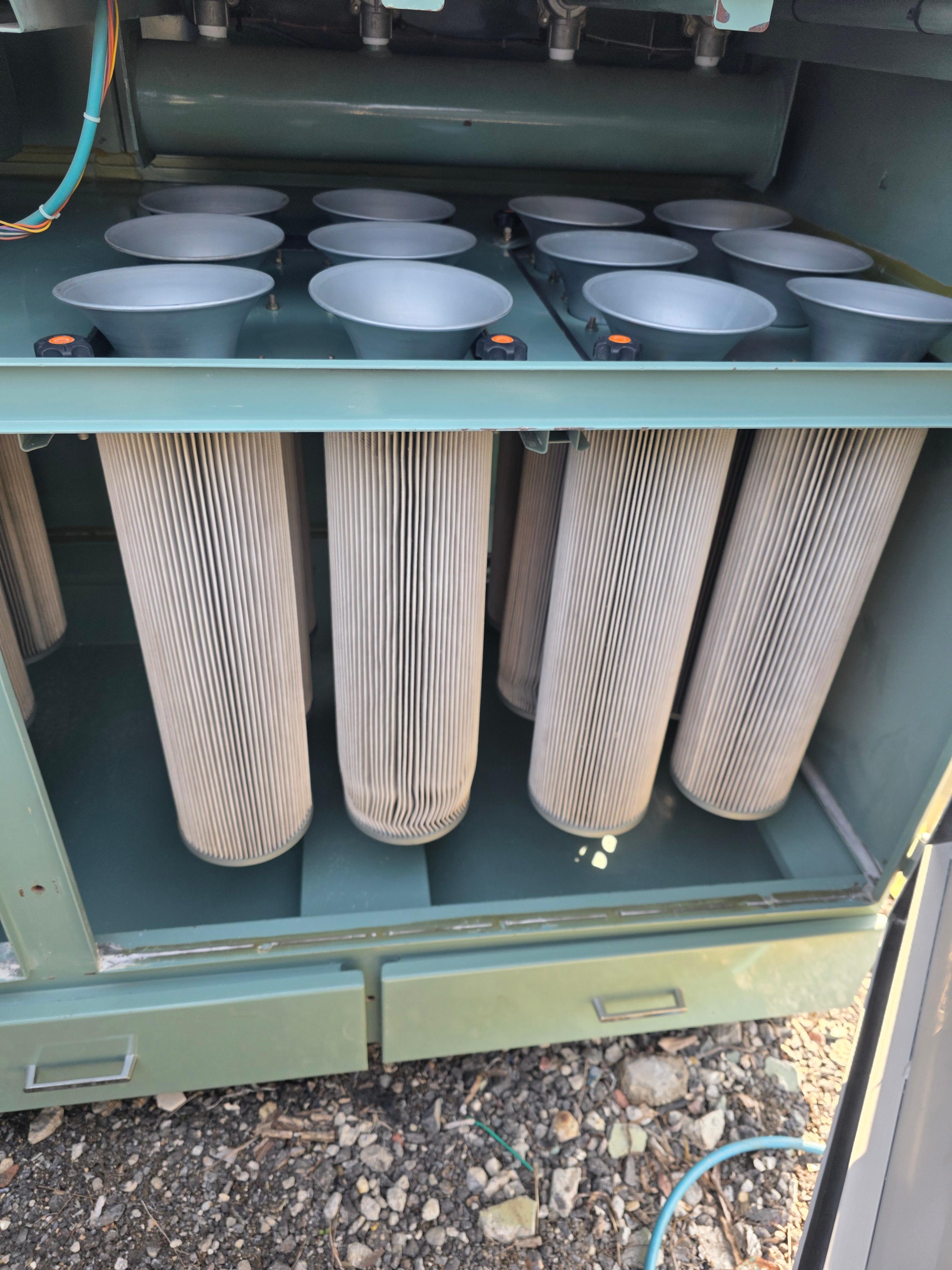

집진기 운용 시 가장 큰 비용은 필터 교체와 관련된 다운타임 에서 발생합니다. CAPU-1000은 전면 양문형 도어 방식을 사용하였으며 필터 챔버 내부로의 접근성을 높였습니다. 사진에서 확인되는 촘촘한 카트리지 배열은 100CMM이라는 풍량을 여과하기 위한 충분한 표면적을 확보하고 있음을 보여줍니다. 이러한 개방형 구조는 필터 상태를 육안으로 상시 점검하기 용이하며, 교체 작업 시 작업자의 피로도를 낮추어 유지보수 효율을 높입니다.
2. [Performance] 7.5kW 동력원과 100CMM 풍량의 상관관계

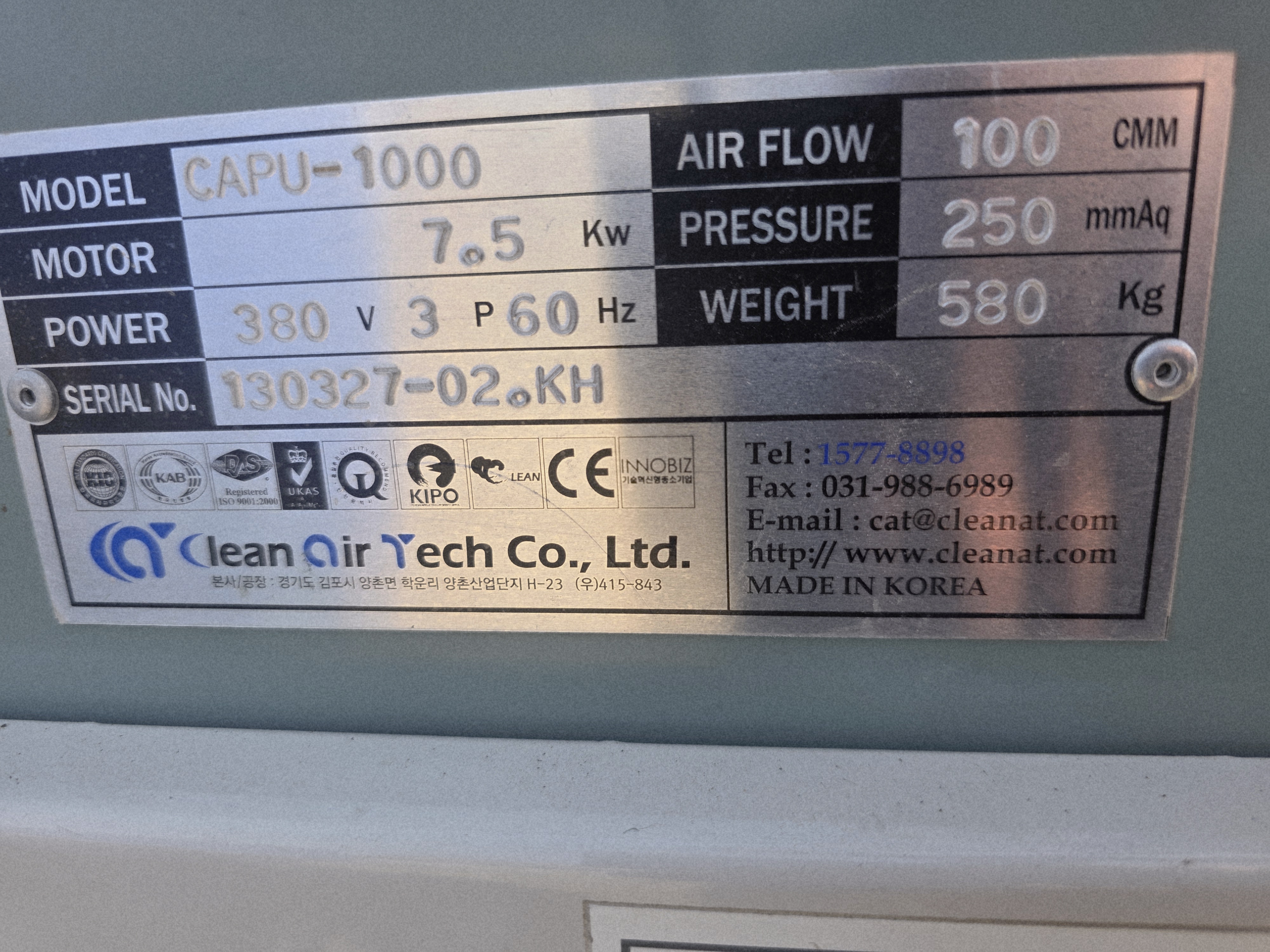

기계의 성능은 수치로 증명됩니다. 명판에 기재된 7.5kW(10마력) 모터와 100CMM의 사양은 고압 덕트 연결 시에도 압력 손실을 최소화하며 강력한 포집력을 발휘합니다. 특히 정압 250mmAq 설계는 긴 배관을 통과해야 하는 중앙 집중식 집진 시스템에서도 안정적인 흡입력을 보장합니다. 본 장비는 전기적 절연 및 모터 구동 테스트를 완료하여 신품과 동일한 동력 성능을 제공합니다.
3. [Monitoring] 아날로그 차압 게이지

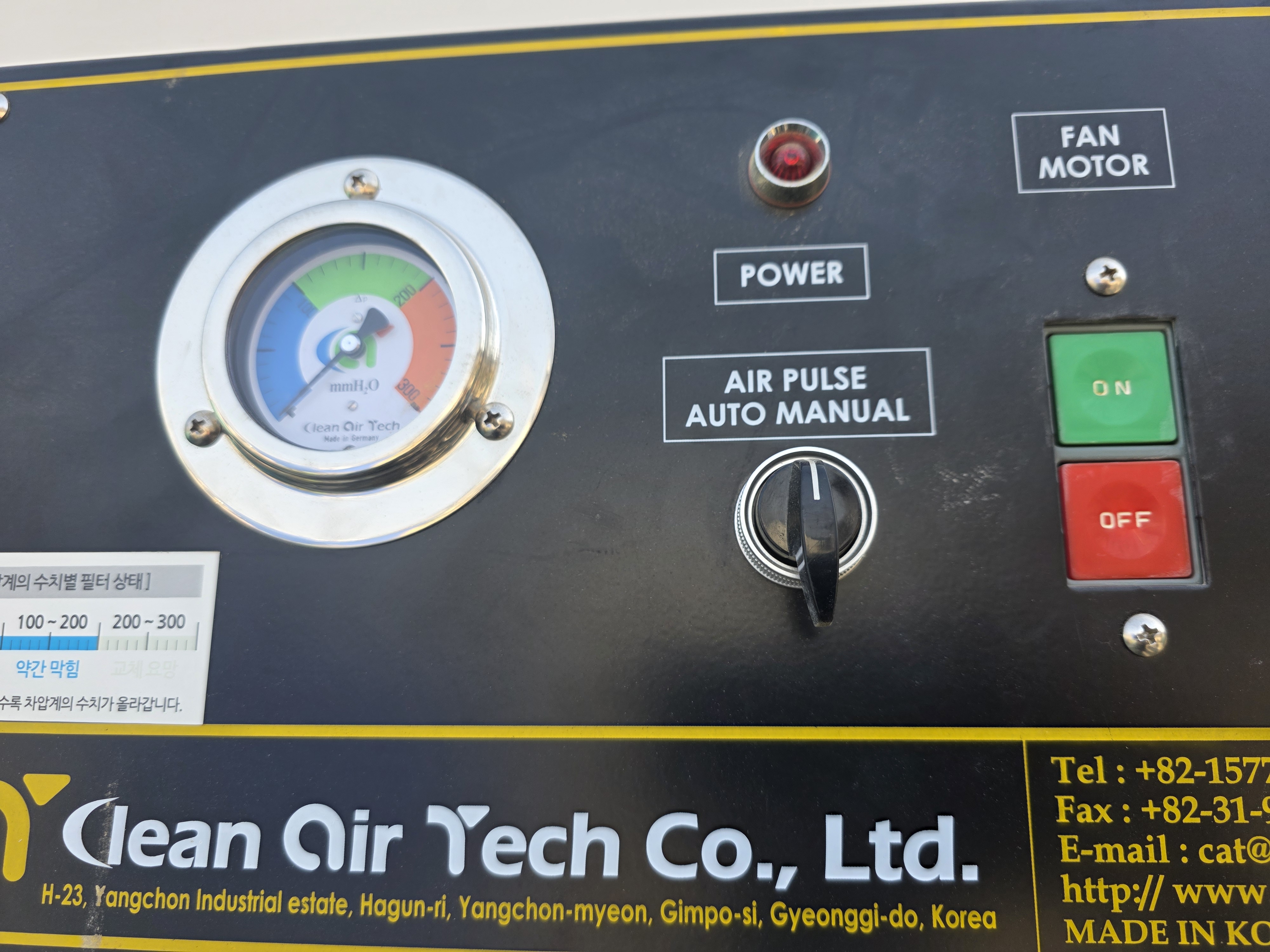

효율적인 집진기 관리는 '데이터'에서 시작됩니다. 본 장비에 장착된 차압계는 필터 전후방의 압력차를 실시간으로 계측합니다. 이는 사용자가 필터의 막힘 정도를 주관적인 판단이 아닌 기계적 수치로 확인하게 함으로써, 불필요한 필터 교체 비용을 막고 최적의 에어펄싱 주기를 설정할 수 있게 돕습니다. 정밀한 계측 장비의 신뢰도를 대변합니다.
4. [Portability] 이동식 구조와 서랍형 분진 회수 시스템

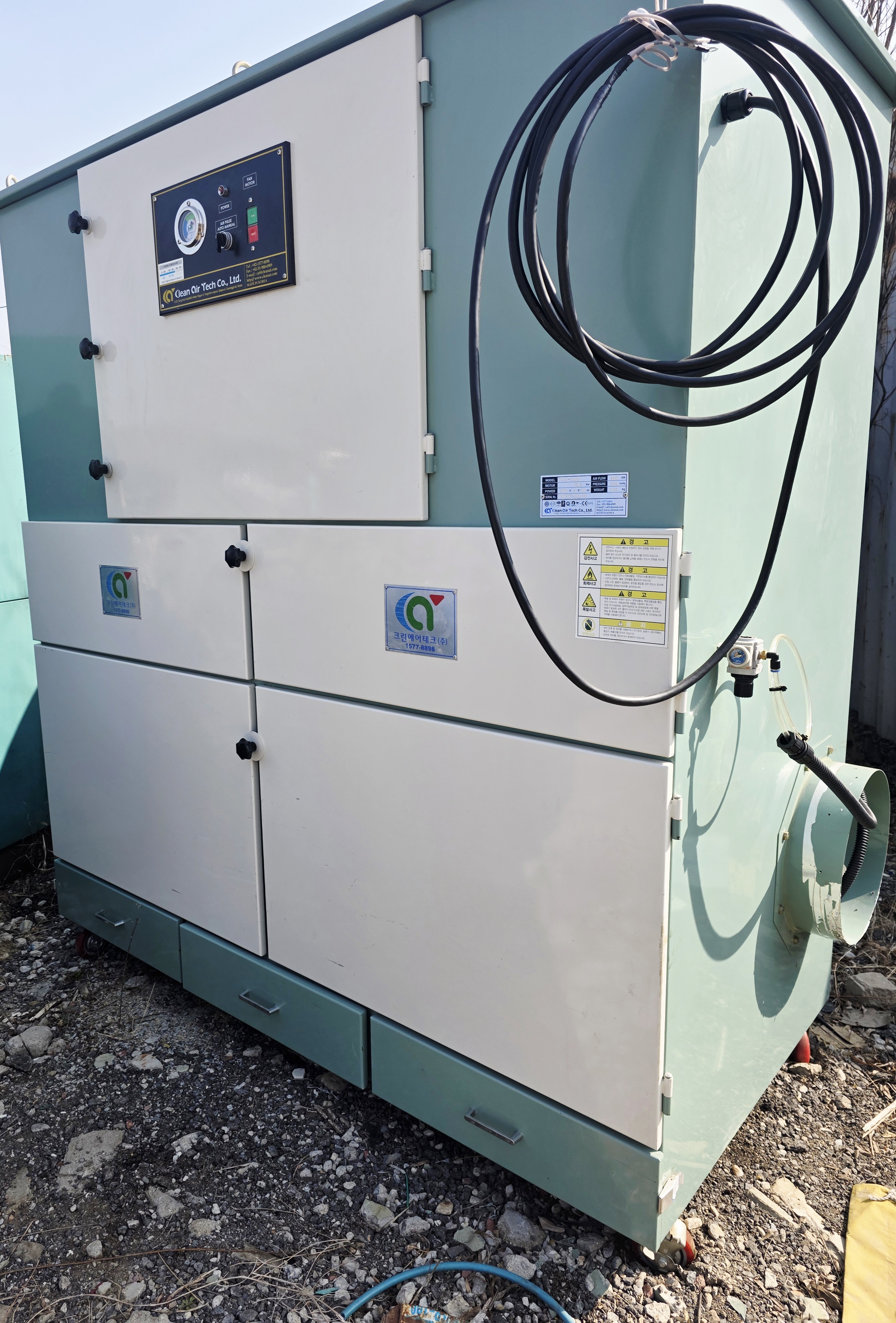

대형 설비임에도 불구하고 하단에 고하중용 캐스터를 장착한 이동식 집진기 구조를 갖췄습니다. 이는 공장 레이아웃 변경이나 국소 배기가 필요한 지점으로의 신속한 이동을 가능케 합니다. 또한, 하단부의 서랍형 분진함은 포집된 폐기물을 별도의 공구 없이 신속하게 처리할 수 있도록 설계되어 작업 환경의 청결을 상시 유지할 수 있습니다.
CAPU-1000 구조관련 설명 참조하였습니다
5. [Automation] 스마트 에어펄스 제어 인터페이스
카트리지 집진기의 생명은 필터 재생 능력입니다. 전면의 제어 패널은 자동 에어펄스 시스템을 지원하여 가동 중에도 압축공기를 통해 필터의 미세 분진을 주기적으로 탈착시킵니다. 디지털 타이머를 통해 현장 분진 농도에 최적화된 세정 주기를 설정할 수 있으며, 이는 필터의 조기 폐색을 방지하여 장비 운영 비용을 획기적으로 절감하는 핵심 기술입니다.
6. [Reliability] 챔버 기밀성 및 기구부 마감 상태
중고 장비 검수 시 가장 중요한 것은 '기밀성'입니다. 도어를 개방했을 때 확인되는 고정 핸들과 두꺼운 고무 패킹은 미세 분진이 외부로 유출되거나 모터실로 유입되는 것을 완벽히 차단합니다. 본 장비는 내부 격벽의 부식이나 변형이 전혀 없는 신품급 상태로, 미세 여과 효율이 신품과 비슷한 수준입니다.
7. [Connectivity] 덕트 흡입구 및 구조적 견고함
본체 측면의 대형 원형 흡입구는 다양한 규격의 덕트 호스와 즉시 사용 가능한 플랜지 구조를 가지고 있습니다. 본체 전체의 도장 및 용접부 마감을 살펴보면 외부 충격에 의한 파손이나 변형이 없어, 고진동 공정에서도 안정적인 구동이 가능합니다. 이러한 하드웨어적 견고함은 장기간 사용 시 기계의 유격을 방지하는 중요한 요소입니다.
8. [Aerodynamics] 내부 기류 분산 및 여과 효율 최적화
집진기의 성능은 흡입된 공기가 챔버 내부에서 얼마나 균일하게 흐르느냐에 결정됩니다. 해당 장비는 유입된 분진이 카트리지 필터에 직접 충돌하지 않고, 내부 경로를 따라 회전하며 하강 하도록 되어 있습니다. 이러한 기류 분산 구조는 입자가 큰 먼지를 1차적으로 하단에 침강시켜 필터의 물리적 손상을 방지합니다.
중고 크린에어텍 사의 도입 가치 요약
- 성능 : 7.5kW (10마력) 모터와 100CMM 풍량으로 대량 분진 포집
- 관리 편의성 : 양문형 도어와 자동 에어펄스 시스템으로 유지보수 비용 절감
- 상태 : 내부 기밀성 및 기류 가이드 변형 없는 신품급 컨디션
