이번에 다룰 중고롤포밍기는 연속 성형 공정을 기준으로 구성된 포밍중고 설비다. 성형부는 다열 롤 스탠드 구조로 배열되어 있으며, 장축 샤프트를 따라 공정이 순차적으로 이어지는 형태를 갖고 있다. 단일 공정용 장비가 아니라 라인형 작업을 전제로 설계된 포밍머신으로, 구조 자체가 장비의 사용 목적을 직접적으로 보여주는 타입이다. 이하에서는 사진을 기준으로 해당 롤포밍기의 특징을 항목별로 정리한다.

---

1. 모터 체인 전달 방식

구동부를 보면 모터의 동력이 체인을 통해 성형 라인으로 전달되는 구조다. 체인 전달 방식은 롤포밍 설비에서 비교적 보편적으로 사용되는 구성으로, 회전 전달 경로가 외부에서 확인 가능하다는 특징이 있다. 이 장비 역시 체인과 스프로킷을 중심으로 동력이 분산되는 형태를 갖고 있어, 구조상 연속 성형 라인에 맞춰 설계된 포밍머신임을 알 수 있다.
이 글과 관련된 중고롤포밍기 구조설명 추가

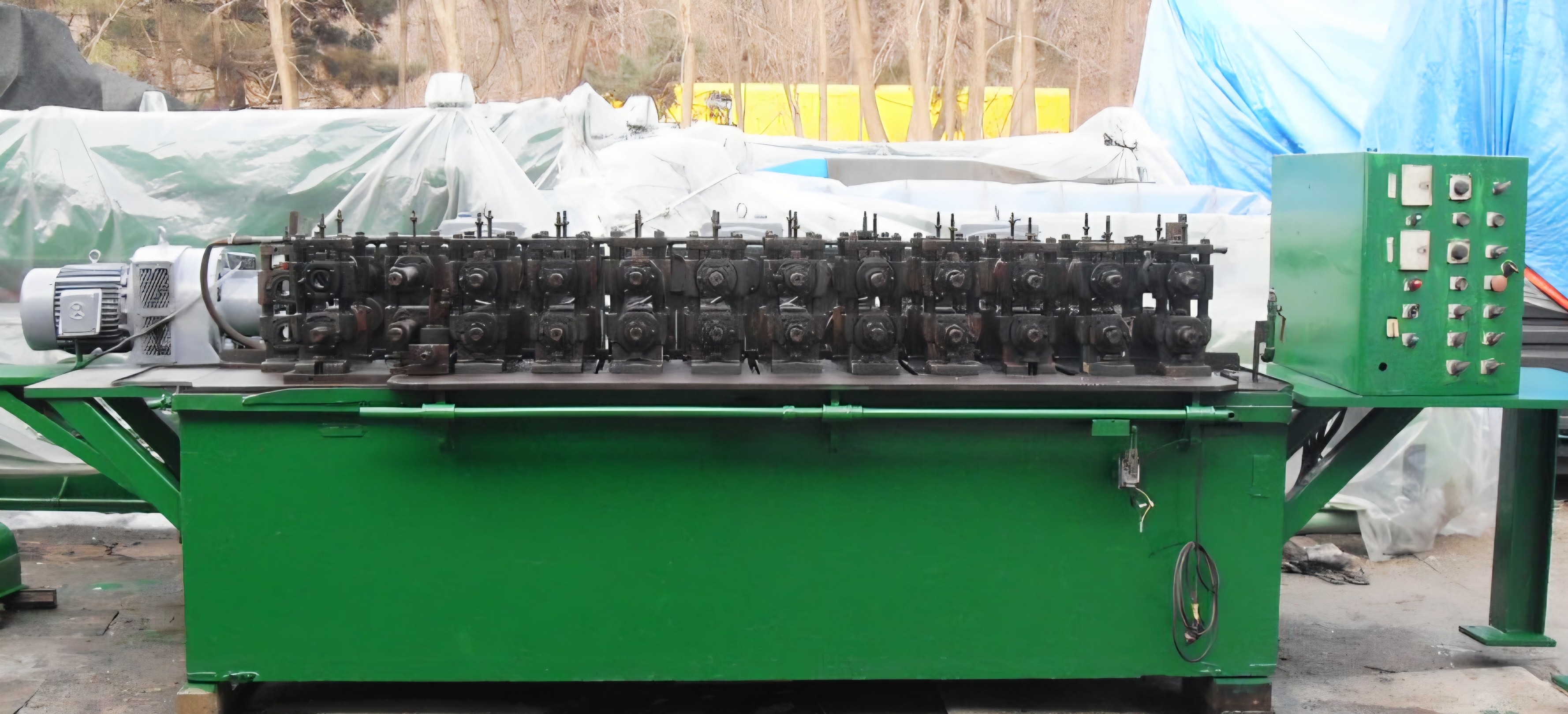

모터 체인 방식 동력 전달 롤포밍기

2. 감속기 직결 구동

감속기가 구동부에 직결된 방식으로 동력 전달 경로가 단순화된 구조로, 모터에서 발생한 회전력이 감속기를 거쳐 성형부로 직접 전달되는 형태다. 이러한 구성은 연속 성형 설비에서 흔히 사용되는 방식으로, 구동 계통이 분리되지 않고 하나의 흐름으로 이어진다는 점에서 설비 구조를 이해하기 쉽다. 매매 기준으로 볼 때, 구동부 배치가 명확한 롤포밍기 유형에 해당한다.

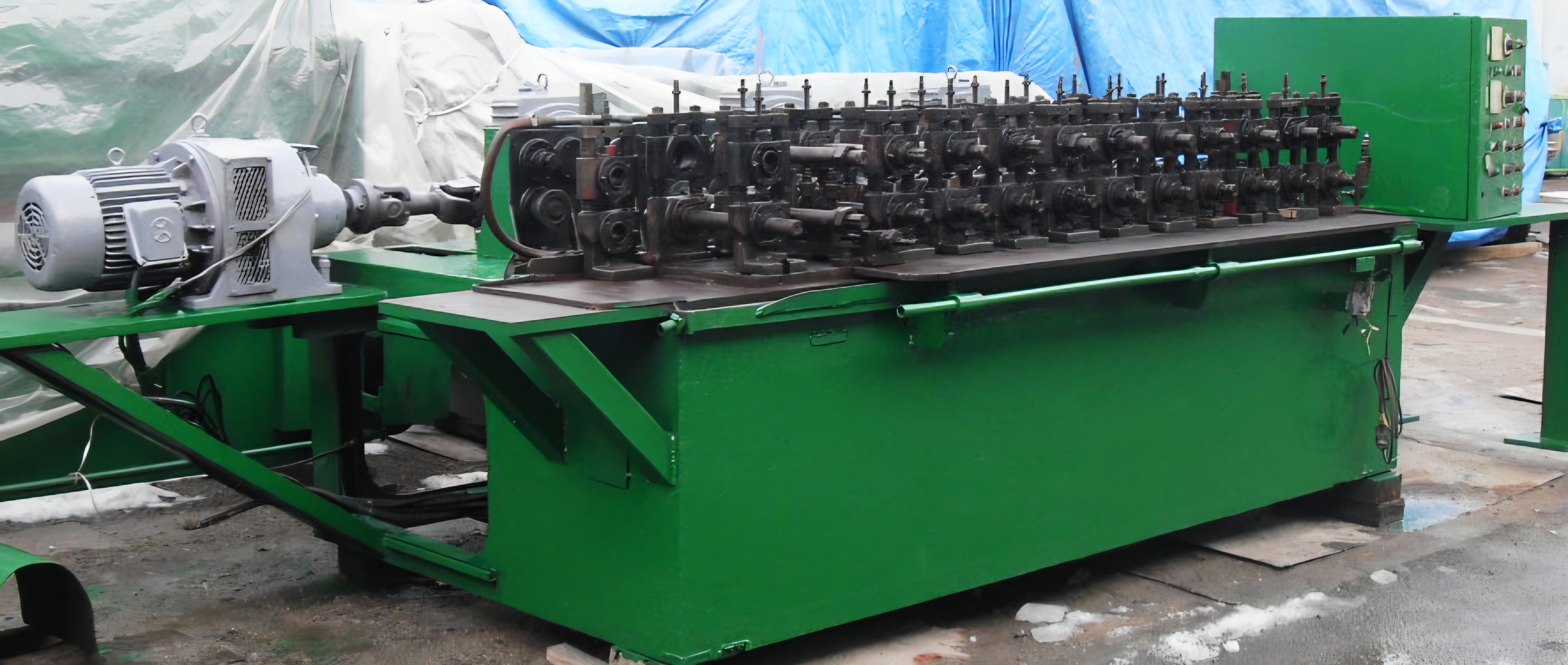

감속기 직결 구동 방식 적용 롤포밍기 구동



3. 베이스 프레임 일체형 구조

장비 하부는 베이스 프레임과 성형부가 일체형으로 구성된 형태다. 프레임 전체가 성형 라인을 지지하는 역할을 하며, 성형부가 프레임 중심선에 맞춰 배치돼 있다. 이러한 베이스 프레임 일체형 구조는 장비 길이가 긴 롤포밍 설비에서 흔히 확인되며, 설비 자체가 하나의 라인 유닛으로 구성돼 있음을 보여준다.

베이스 프레임 일체형 구조



4. 장축 롤포밍 라인

성형부를 따라 롤 샤프트가 장축 형태로 길게 이어진 구조가 확인된다. 장축 롤포밍 라인은 공정이 여러 단계로 분리되어 순차적으로 진행되는 설비에서 주로 사용된다. 이 중고 롤포밍기 역시 단일 스테이션보다는 연속 공정을 전제로 한 라인형 설비로 분류할 수 있으며, 성형부 길이와 배열 상태에서 이러한 특징이 드러난다.

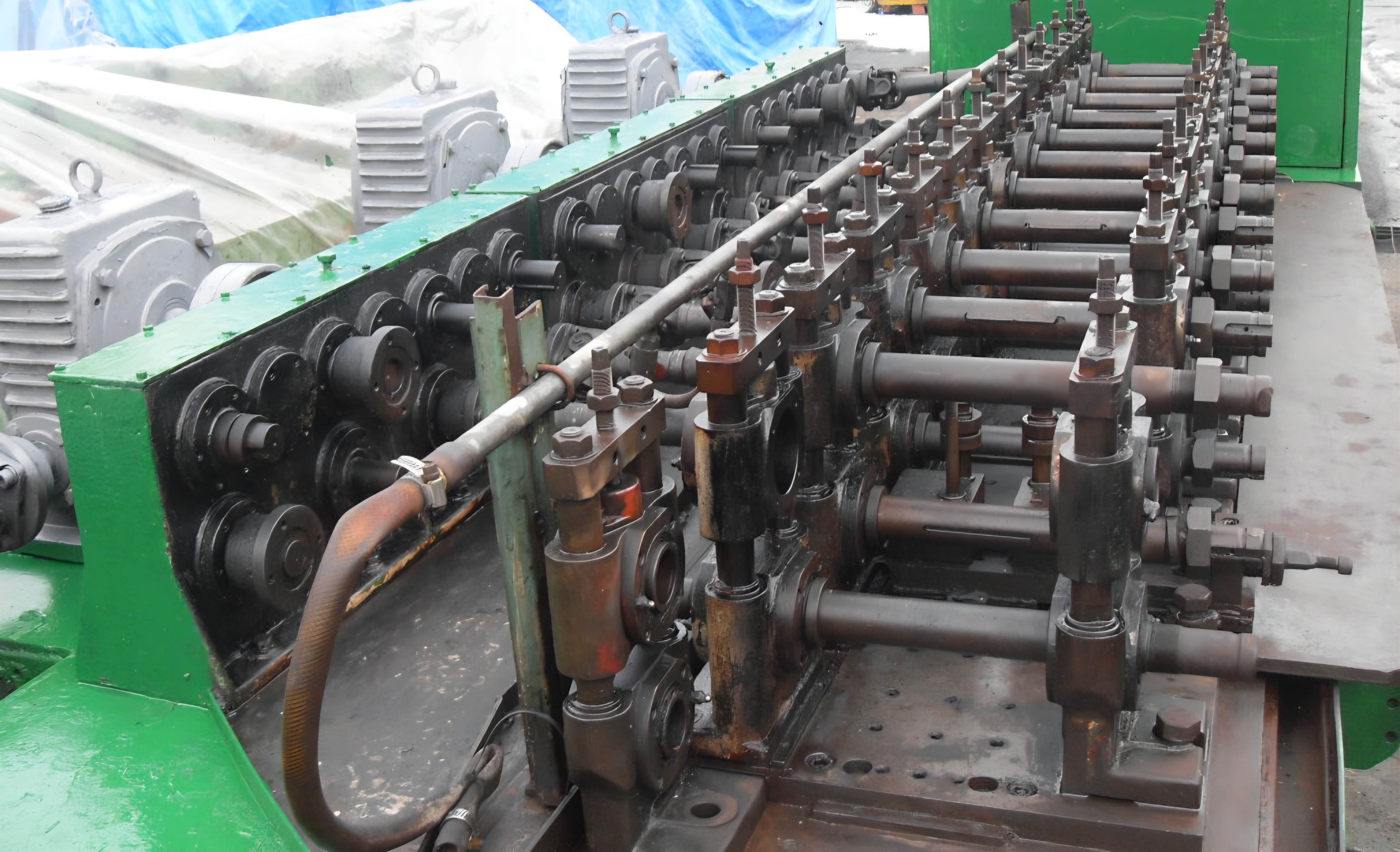

장축 롤포밍 라인 형태로 길게 이어진 중고 롤포밍기 성형부



5. 금속 성형 롤 유닛

각 스테이션에는 금속 성형을 담당하는 롤 유닛이 반복적으로 배치돼 있다. 롤 유닛은 샤프트를 중심으로 일정 간격을 유지하며 배열되어 있으며, 성형 공정이 단계별로 이어지도록 구성된 형태다. 이러한 금속 성형 롤 유닛 배열은 연속 성형용 롤포밍 설비의 전형적인 구조로, 장비의 용도와 성격을 직접적으로 보여준다.

금속 성형 롤 포밍 유닛 반복 배치



---

구조 요약

• 감속기 직결 구동 방식의 롤포밍 설비
• 모터 체인 전달 구조로 구성된 구동부
• 베이스 프레임 일체형 구조의 라인형 장비
• 장축 형태로 이어진 연속 롤포밍 라인
• 금속 성형 롤 유닛이 반복 배치된 구조
