소형 밴딩기 선택 시 동력 구조의 중요성

판재 가공 현장에서 성형 품질을 결정짓는 핵심 요소는 롤러의 배열뿐만 아니라, 그 롤러를 구동하는 동력 전달 방식(Driving System)에 있습니다. 일반적으로 대형 설비에는 유압 시스템이 선호되지만, 정밀한 소형 가공이나 유지보수 효율이 중요한 현장에서는 기계식 전동 구조가 더 높은 경제성을 제공합니다. 본 포스팅에서는 입고된 기어 구동형 컴팩트 롤링기를 바탕으로, 기계식 구동 방식이 갖는 기술적 이점과 실무적 필요성을 분석합니다.

---

원통 성형 후 탈거를 위한 3롤 밴딩기 측면 개방 힌지 및 프레임 상세

1. 결과물 인출을 위한 측면 힌지 오픈 프레임구조

3롤 밴딩 공정에서 완전한 원통(Full Circle)을 성형할 경우, 결과물을 롤러 밖으로 빼내는 방식이 작업 효율을 결정합니다. 본 기계는 측면 프레임을 개방할 수 있는 힌지 구조를 사용하여, 가공 완료 후 상부 롤러의 한쪽을 개방함으로써 성형된 제품을 손쉽게 탈거할 수 있습니다. 힌지 핀과 스크류 나사산의 정밀도가 유지되어 있어 부드러운 조작이 가능합니다.

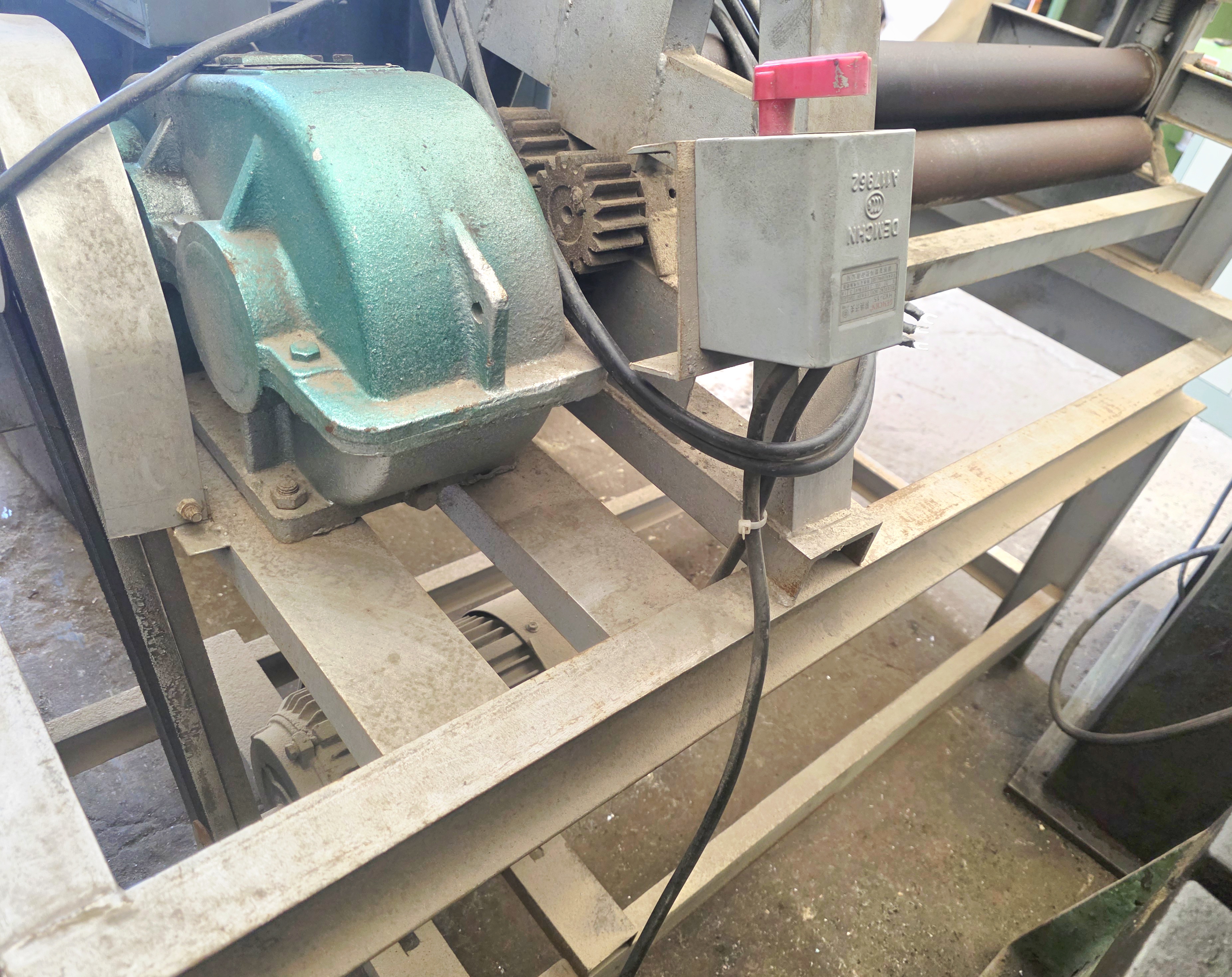

전동식 3롤 밴딩기 노출형 감속 기어 및 회전력 증폭 기구 상세

2. 고토크 구현을 위한 노출형 평기어 감속 계통

벨트를 거친 동력은 대형 평기어(Spur Gear)를 통해 최종적으로 롤러에 전달됩니다. 유압 모터 방식보다 구조가 단순하여 동력 손실이 적고, 저속에서도 강력한 힘을 발휘하는 것이 특징입니다. 노출형 기어 구조는 윤활 상태를 육안으로 즉시 확인할 수 있어 관리가 용이하며, 기어 치면의 마모 상태를 볼 때 장기적인 내구성이 확보된 상태입니다.





로라 밴딩기 상부 스크류 수동 압입 볼트 및 정역회전 조작 레버

3. 수동 스크류 압입을 통한 미세 곡률 제어의 정밀성

상부 롤러의 위치를 결정하는 수동 스크류 볼트는 작업자가 판재의 반발력을 체감하며 압력을 조절할 수 있게 합니다. 이는 정교한 R값 세팅이 필요한 샘플 작업에서 유압식보다 더 직관적인 피드백을 제공합니다. 또한 장착된 레버 스위치는 접점 반응이 명확하여, 판재의 진입과 후진을 반복하는 왕복 롤링 시 빠른 대응이 가능합니다.



소형 롤링기 하단 V-벨트 및 모터 풀리 동력 전달 구조 근접 촬영

4. 슬립 방지와 모터 보호를 위한 V-벨트 1차 감속

장비 하단부에는 모터의 회전력을 상부 감속기로 전달하기 위한 V-벨트 시스템이 위치합니다. 벨트 구동 방식은 가공 중 판재가 걸리는 등 과부하 발생 시 미세한 슬립을 허용하여 모터에 가해지는 직접적인 충격을 완화합니다. 기계식 장비에서 가장 기초적인 동력전달부이며, 현재 벨트 상태는 안정적인 회전수 확보가 가능한 수준입니다.





3로라 밴딩기계 정면 롤러 배열 및 일체형 철제 베이스프레임

5. 정면 가공 폭 확보 및 장비 조작 가시성

정면에서 바라본 3롤 배열은 균형 잡힌 가공 폭을 제공합니다. 하부의 구동 롤러 2개가 확실하게 판재를 밀어주며 상부 롤러가 압력을 가하는 구조로, 박판부터 일정 두께의 철판까지 안정적인 진입이 가능합니다. 프레임의 간결한 설계는 작업자가 가공 과정을 실시간으로 모니터링하기 용이하게 돕습니다.

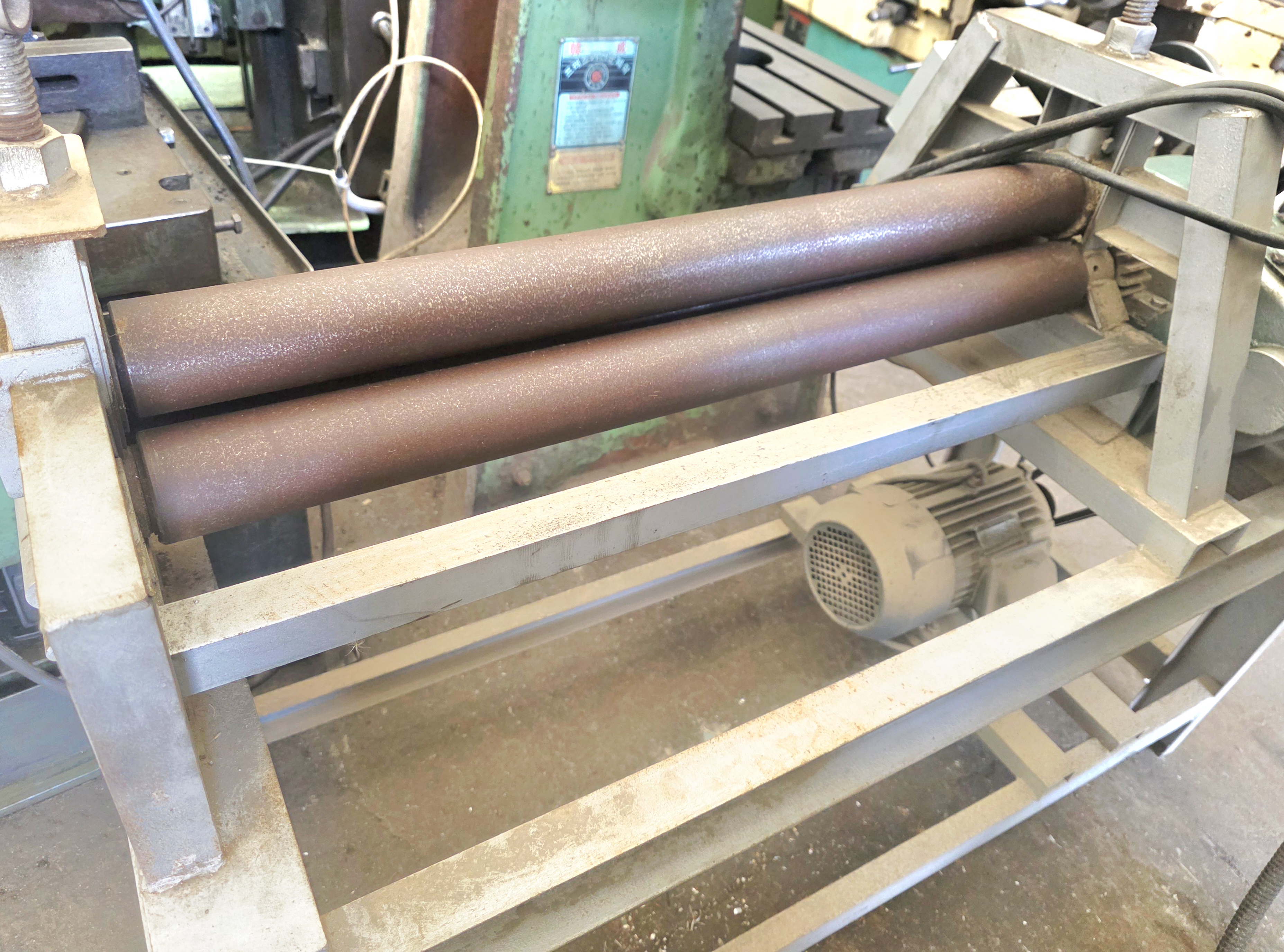

중고 롤벤딩기 롤러 표면 부식 상태 및 가공 유효 폭 정밀 확인

6. 롤러 표면 상태와 실질 가공 유효 성능 판단

실제 철판과 접촉하는 롤러 표면의 상태는 결과물의 조도에 직결됩니다. 현재 롤러 표면에는 장기 보관에 다른 산화 피막(겉녹)이 존재하나, 이는 딥 피팅(Deep Pitting)이 아닌 표면 부착 수준입니다. 가벼운 연마 공정 후 방청유 도포만으로 충분히 신품 수준의 품질을 회복할 수 있으며, 롤러의 평행도에는 변형이 없는 것으로 판단됩니다.

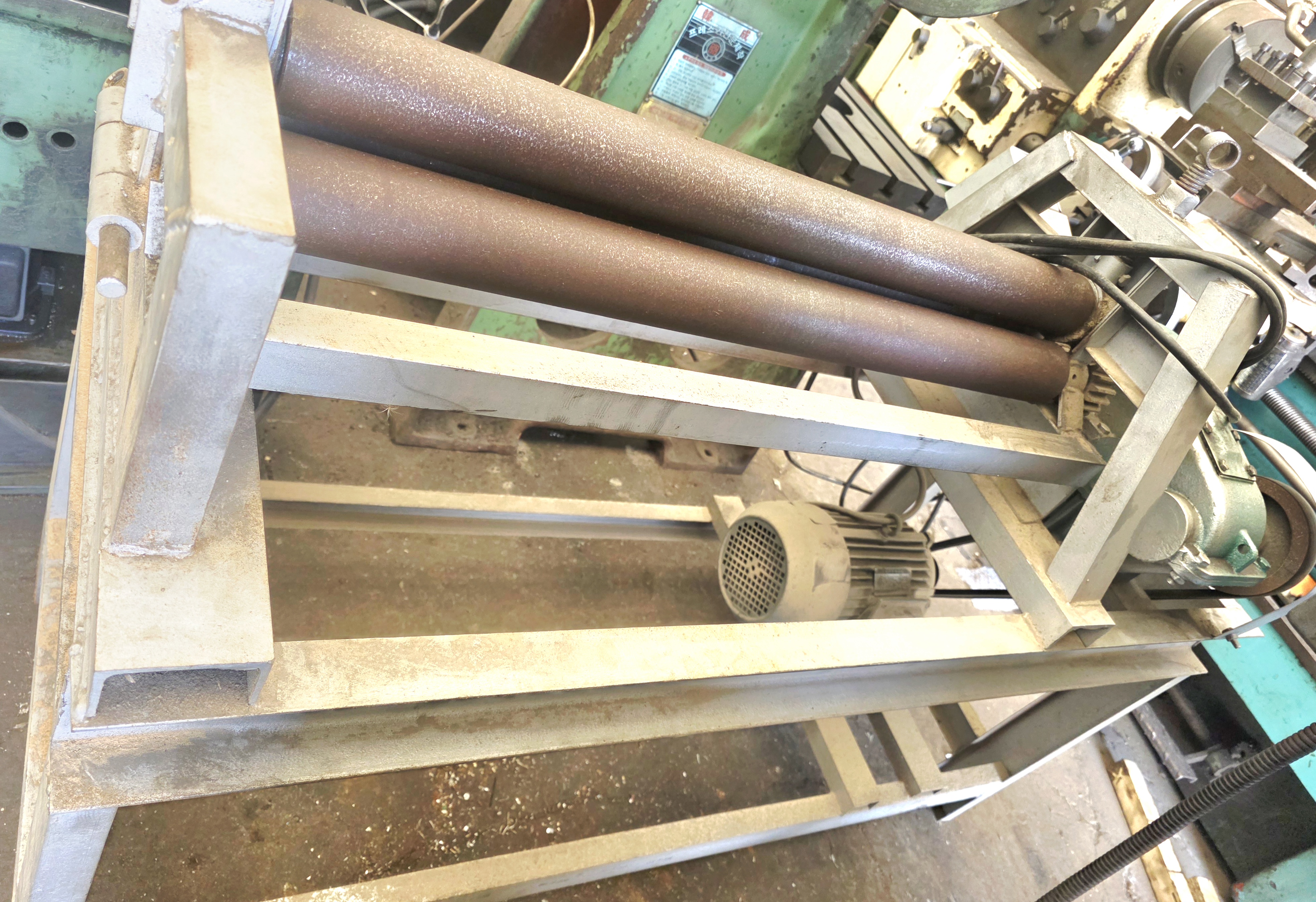

기어구동형 컴팩트 롤링기 전체 측면 레이아웃 및 모터 배치 구성

7. 공간 효율성을 극대화한 컴팩트 베이스 레이아웃

본 장비는 모터, 감속기, 가공부 하나의 베이스에 통합된 구조를 취하고 있습니다. 유압 탱크가 필요 없으므로 공간 점유율이 낮아 소규모 작업장이나 연구실 내 시제품 제작실 등에 설치하기 최적화된 사양입니다. 전체 부피를 줄인 설계 덕분에 공간 효율성과 이동성이 매우 뛰어납니다.

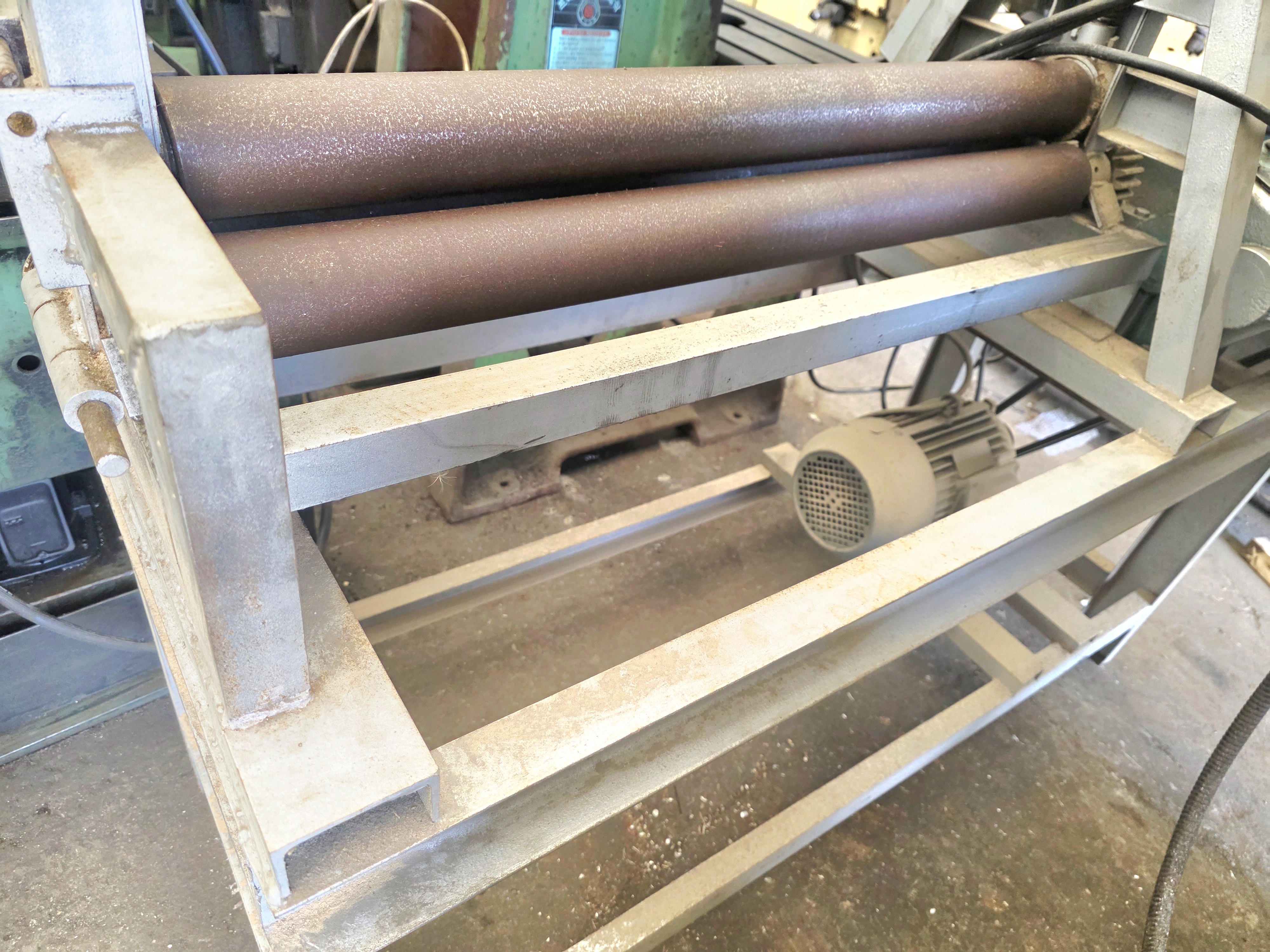

롤링기 하부 프레임 보강 구조 및 모터 안착 공간 상세



8. 강성 프레임 지지대 및 안전한 모터 설치 위치

장비 하부 베이스는 가공 시 발생하는 하중을 견딜 수 있도록 철제 프레임으로 보강되어 있습니다. 내부 공간에 모터를 배치하여 작업자가 외부에서 가공물 이동 시 간섭받지 않도록 설계되었습니다. 이는 협소한 공간에서의 안전사고 예방과 모터의 외부 오염 방지에 기여하는 구조적 특징입니다.

[해당롤링기계 특성에 대한 내용 참조하였습니다.]



---

[기계식 3롤 벤딩기가 필요한 이유]



소형 가공 현장에서 본 기어 구동형 컴팩트 롤링기가 갖는 필요성은 다음과 같이 요약됩니다.

• 유지보수의 간결성 : 유압 누유 우려가 없는 전동 기어 방식
• 직관적 조작성 : 수동 스크류 볼트를 통한 미세 곡률 제어 가능
• 공간 최적화 : 일체형 프레임 설계로 좁은 현장에 배치 효율 우수
• 작업 생산성 : 측면 오프 구조 사용으로 원통형 제품 인출 용이
