[Technical Report]중고3롤 밴딩기: 상부 롤러 압하 스핀들 및 하우징 구조

[Technical Report] 중고3롤 밴딩기: 상부 롤러 압하 스핀들 및 하우징 구조

3롤 밴딩기의 성형 정밀도는 상부 롤러의 위치를 제어하는 압하 스핀들의 기계적 설계와 이를 지지하는 하우징 강성에 의해 결정됩니다. 이러한 메커니즘에 대한 이해는 설비 공정 적합성을 판단하고, 장기적인 운영 효율을 확보하는데 필수적인 기술적 기초가 됩니다. 산업 현장에서 밴딩기는 판재의 물리적 특성을 변형시키는 과정이기에, 구조적 안정성이 성형 오차를 방지하는 근간이 됩니다. 따라서 본 분석은 단순한 기계의 외형을 넘어, 각 구동부와 프레임이 어떠한 공학적 의도를 가지고 설계되었는지 그 원리에 집중하고자 합니다.

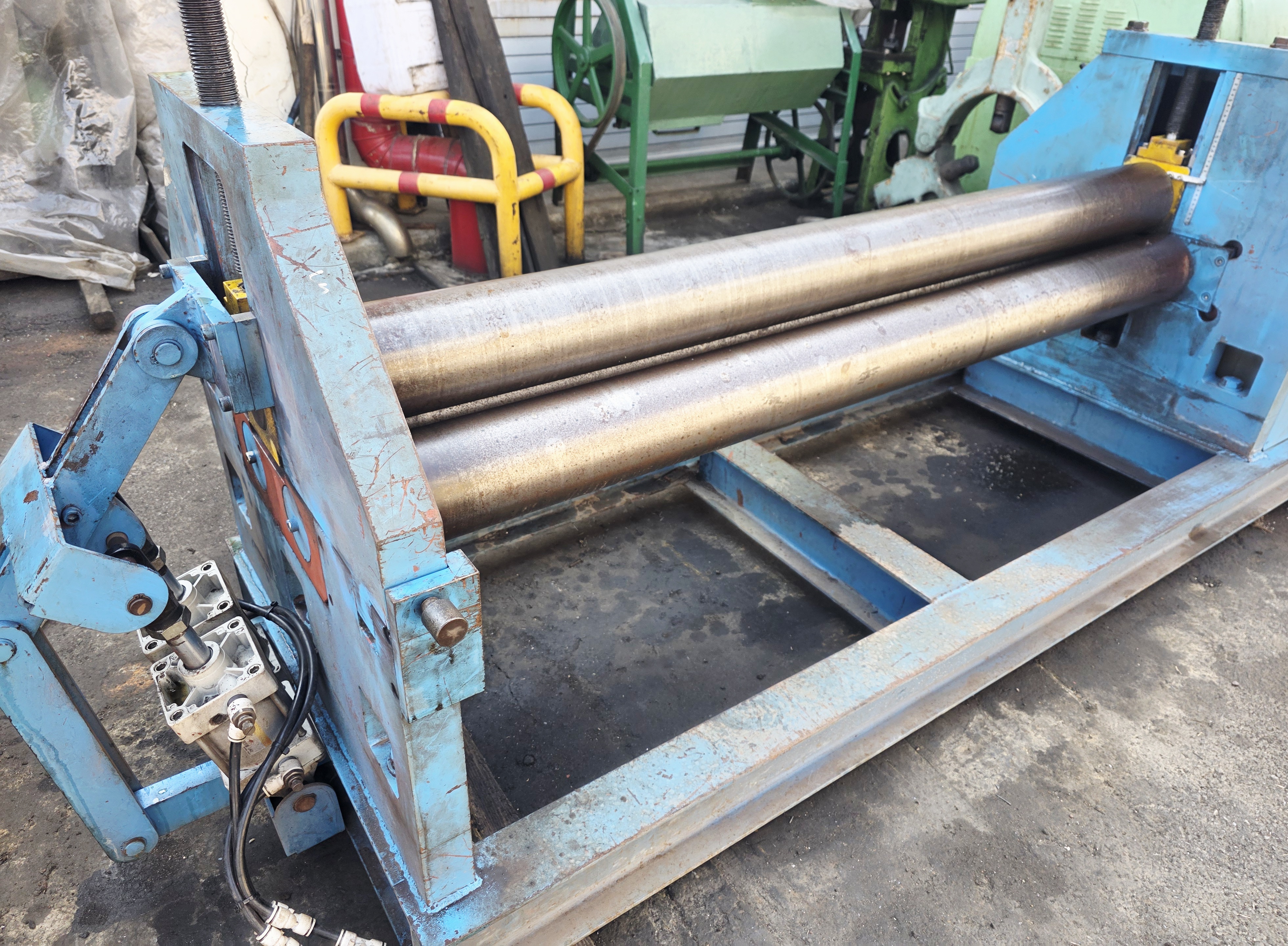

3롤 밴딩기 본체 측면 프레임의 전체 구조적 골격

1. 프레임 하중 지지 설계

밴딩기 프레임은 금속 판재 성형 시 발생하는 반력을 흡수하는 핵심 구조체입니다. 설계상 측면 프레임은 수직 하중과 수평 굽힘 모멘트를 동시에 견뎌야 하므로, 프레임 단면의 강성과 체결부의 강도가 장비의 전체적인 정밀도를 규정합니다.



하부 지지 프레임 및 작업 치수 확인용 스케일 설계



2. 하부 베이스 및 계측 시스템

하부 지지 구조는 장비 전체의 수평을 유지하고 가공 치수를 확보하는 기반입니다. 본 설비의 하부 프레임은 중량물인 롤러와 판재의 무게를 지지하기 위해 지면과의 접촉 면적을 넓게 설계하였으며, 작업 폭 확인을 위한 스케일이 프레임에 내장되어 정밀한 세팅을 유도하는 구조입니다.



측면 가이드 롤러 및 프레임 정렬 메커니즘



3. 측면 정렬 가이드 메커니즘

측면 가이드는 판재의 비틀림을 방지하고 성형 경로를 안내하는 역할을 합니다. 가이드의 위치 조절 구조는 롤러축과 수직/수평 정렬을 유지하도록 설계되었으며, 이는 판재의 이송 과정에서 발생할 수 있는 측면 유격을 제어하는 핵심적인 기구적 장치입니다.

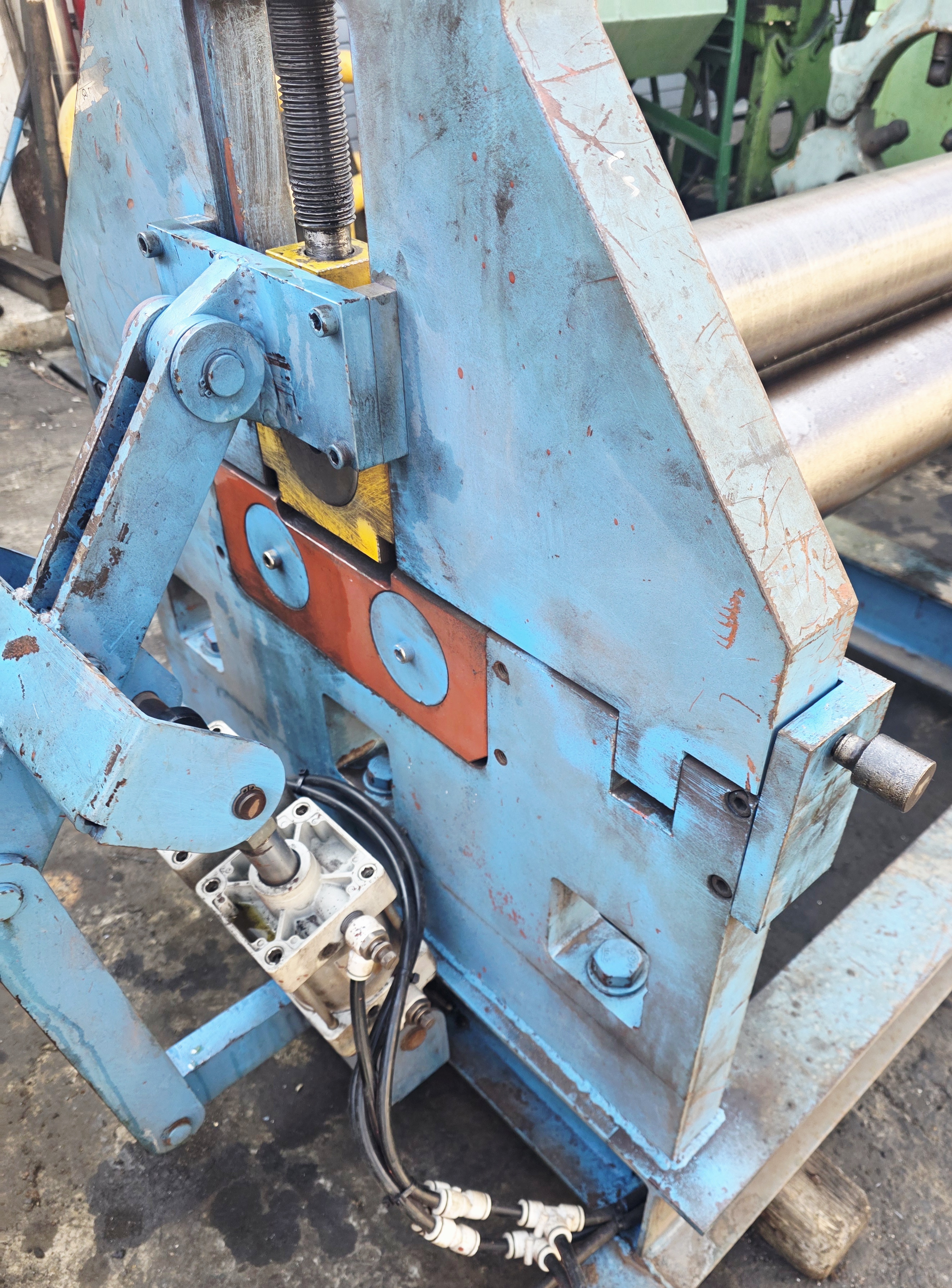

상부 롤러 압하 스핀들 및 수직 제어 나사산(Screw Thread) 구조

4. 압하 스핀들(Spindle) 구동 원리

상부 롤러의 높낮이를 결정하는 수직 압하 스핀들은 회전 운동을 직선 운동으로 변환하는 나사산 구조를 갖추고 있습니다. 스핀들의 나사산 피치(Pitch)는 압력을 일정하게 배분하는 역할을 하며, 가해지는 부하를 나사산 전체 면적으로 분산시켜 고압 가공 시에도 안정적인 가압이 가능하도록 설계되었습니다.

본 장비에 대하여 점검한 내용을 참고하여 작성하였습니다

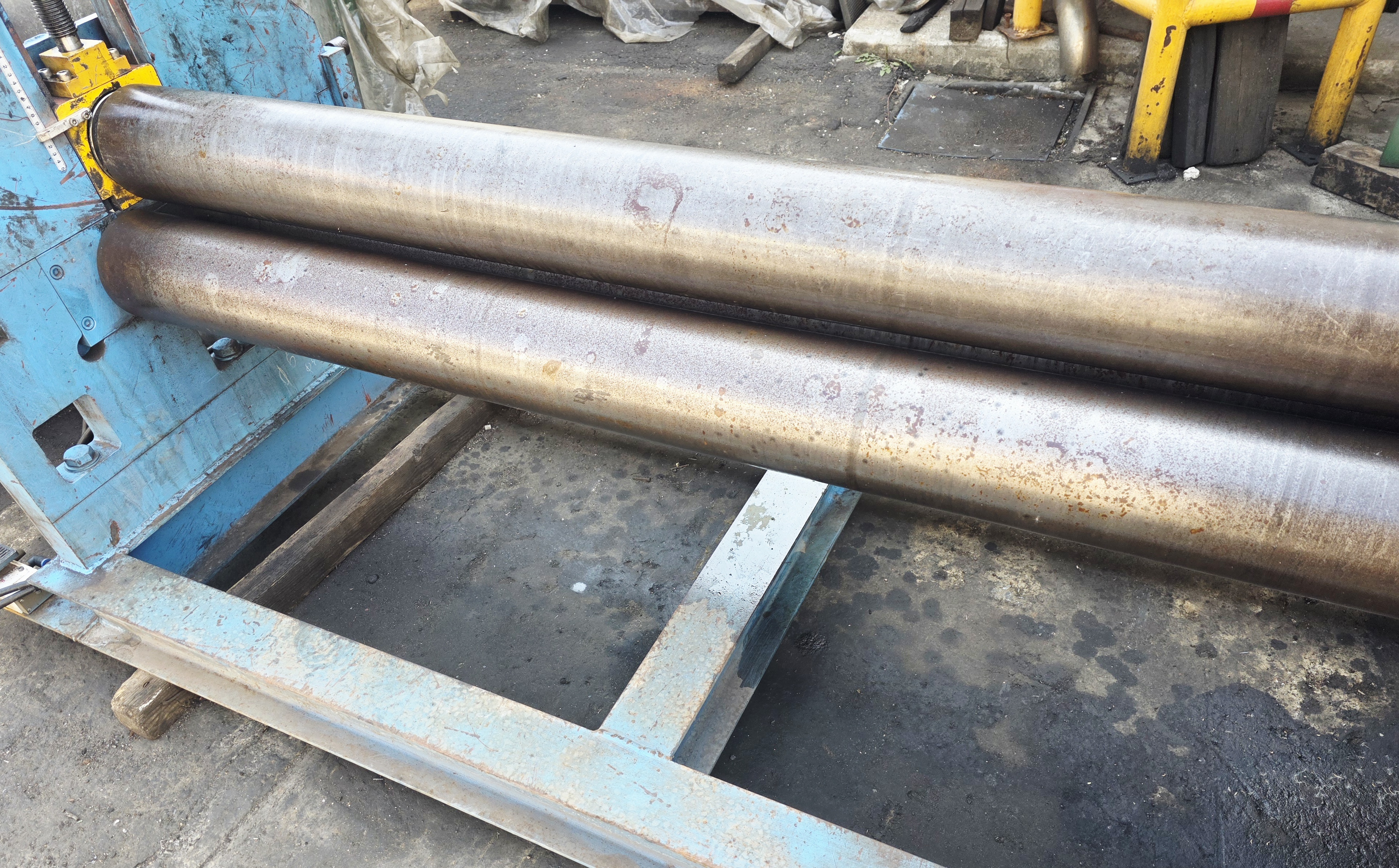

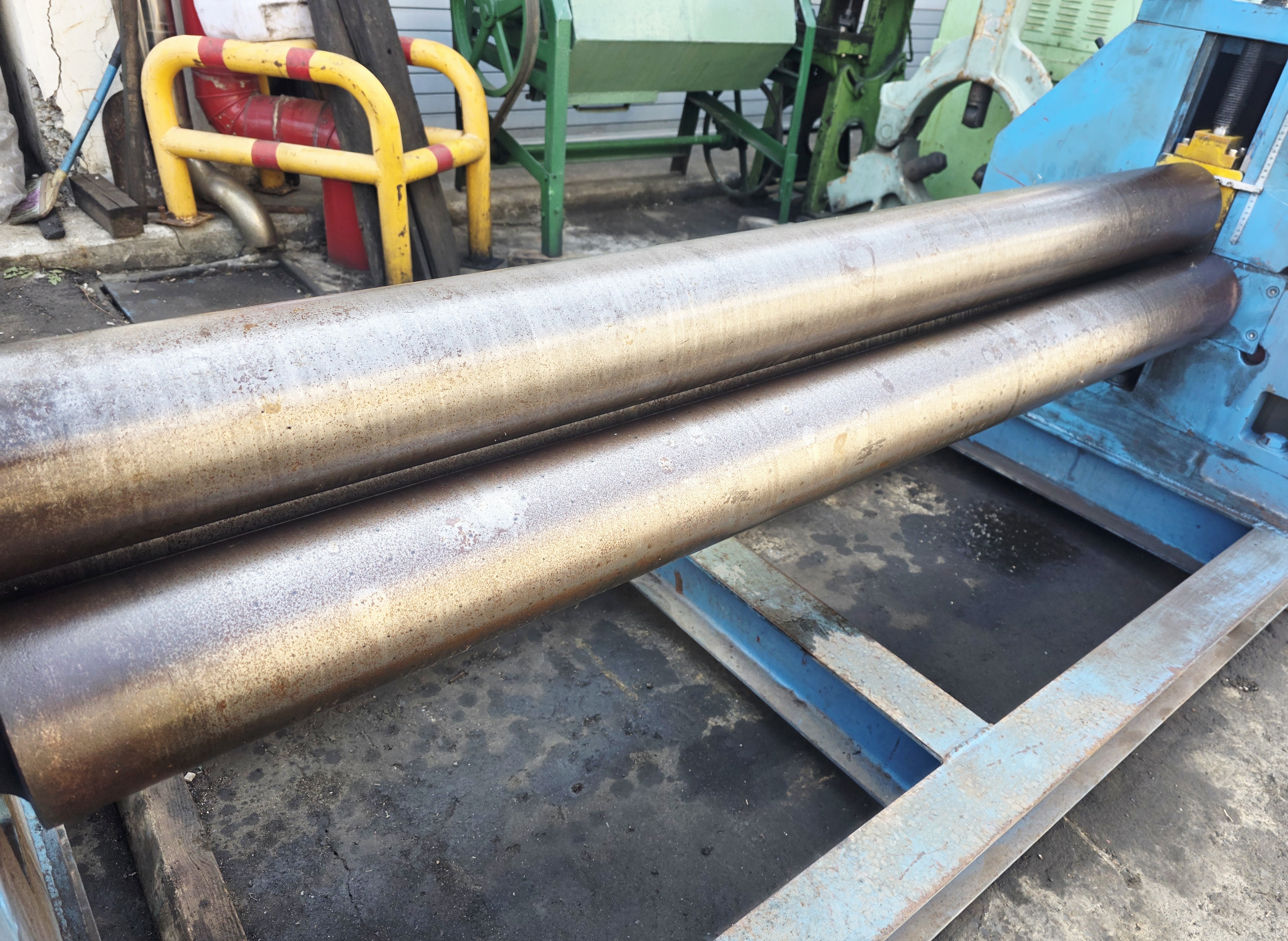

성형 롤러 표면 접촉부 설계 및 기하학적 형상

5. 롤러 성형부의 기하학적 특성

판재와 직접 접촉하는 롤러는 기하학적 진원도와 표면 경도가 요구되는 부품입니다. 3롤 밴딩 구조에서 롤러의 축간 거리는 성형 곡률을 결정짓는 변수이며, 롤러의 단면 형상은 가공물에 가해지는 압력의 균일도에 영향을 미치는 설계적 요소입니다.

구동 모터-감속기 직결 및 동력 전달축 메커니즘

6. 동력 전달 시스템(Drive System)

구동축은 모터에서 발생한 토크를 롤러로 전달합니다. 직결 방식 또는 감속기를 거치는 동력 전달 구조는 가공 대상물의 두께와 강도에 대응하는 회전력을 생성합니다. 축과 모터의 결합부는 회전 진동을 최소화하는 하우징 설계를 통해 동력 효율을 최적화하도록 구성되어 있습니다.

풋스위치 컨트롤 박스 및 조작부 레이아웃

7. 제어부 인터페이스 배치

풋스위치를 포함한 조작부는 작업자의 가동 편의성과 공정 제어의 안전성을 고려하여 배치됩니다. 제어 신호가 구동계로 전달되는 배선 구조는 노이즈 간섭을 방지하고 정확한 신호를 전달할 수 있도록 전기적 경로가 설계되어 있습니다.



제어 박스 및 배선 구성 메커니즘

8. 전기 제어 박스의 구조적 구성

전기 제어부는 장비의 동작을 논리적으로 제어하는 회로를 포함합니다. 구성 요소들은 열 방출과 물리적 보호를 위해 케이싱 내부에 배치되며, 이는 장비 운영의 자동화 수준과 공정 제어 방식을 결정하는 핵심적인 설비 단위입니다.

---

[Technical Summary]

본 리포트는 3롤 밴딩기의 각 부위별 구조적 설계 의도를 분석하였습니다. 밴딩 장비는 구동계의 동력 효율, 압하 스핀들의 정밀도, 그리고 프레임의 강성이 상호 유기적으로 결합될 때 최적의 가공 품질을 구현합니다. 설비의 성능을 이해하기 위해서는 단순히 외관을 살피는 것을 넘어, 이러한 기계적 메커니즘이 어떻게 힘을 분산하고 전달하는지를 파악하는 과정이 선행되어야 합니다.
