대형 플랜지나 원형물 가공에서는 단순히 공작물을 회전시키는 것보다, 공작물을 얼마나 안정적으로 잡고 절삭 위치를 유지하느냐가 더 중요합니다. 일반 범용선반은 긴 축 가공에는 유리하지만, 지름이 큰 원형물을 정면에서 면삭하거나 내·외경을 맞추는 작업에서는 척 하중, 공구 접근 거리, 베드 강성의 영향을 크게 받습니다. 이번 KURAKI F50 정면선반은 사진상 대형 원형 척, 넓은 베드, 공구대와 척 사이의 작업 공간, 이송부 구조가 확인되며, 이러한 구성이 대형 플랜지 가공에서 어떤 실무적 장점을 만드는지 중심으로 살펴볼 수 있습니다.



KURAKI 정면선반 공구대와 왕복대 상부 구조

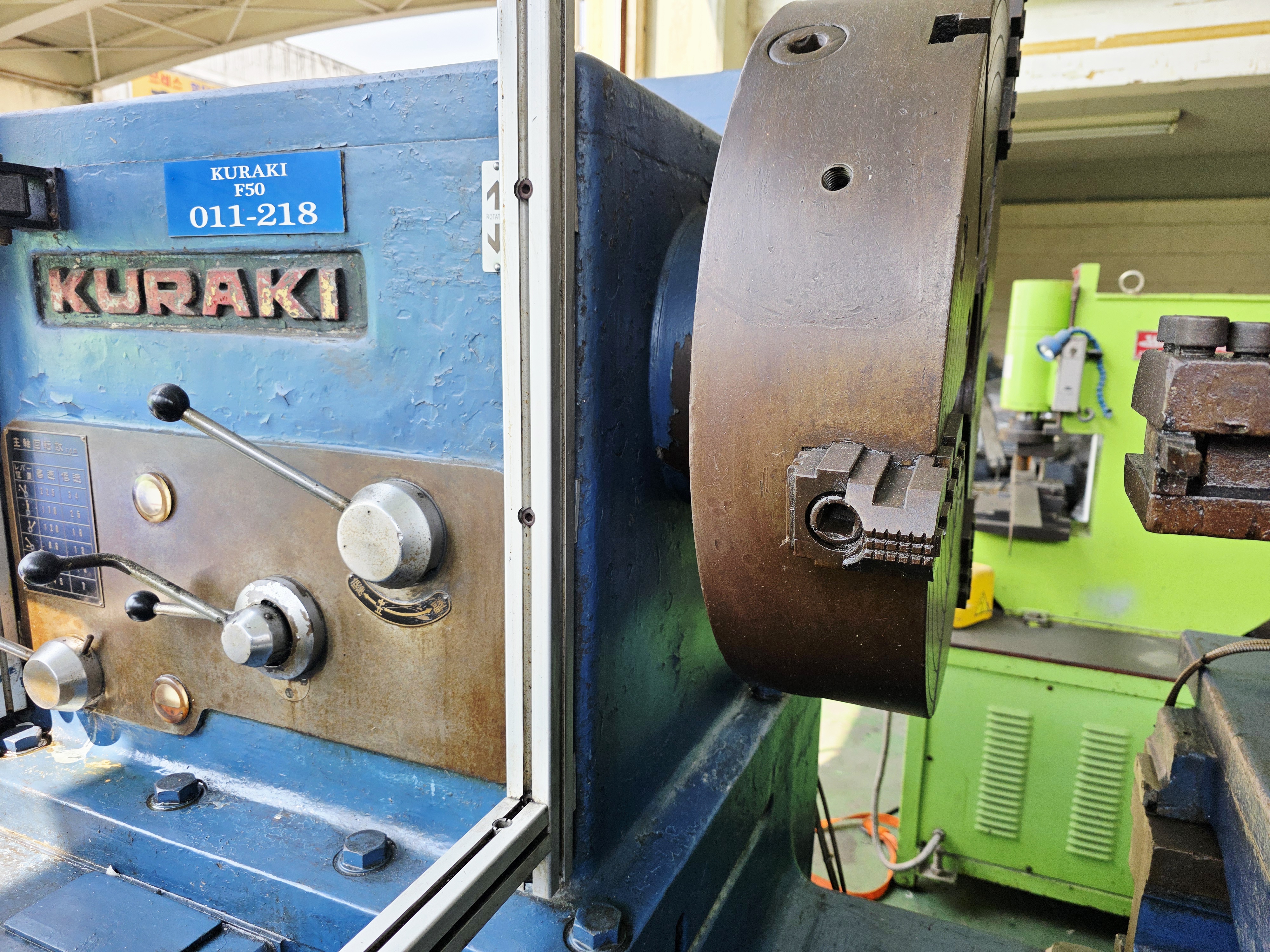

1. KURAKI F50 본체와 대형 척의 배치 구조

가장 먼저 확인되는 부분은 KURAKI F50 표기와 함께 본체 전면에 배치된 대형 원형 척입니다. 정면선반은 긴 소재를 길게 물리는 방식보다, 지름이 큰 소재를 척 전면에 고정하고 공구대가 접근하는 구조에 가깝습니다. 이 배치는 대형 플랜지처럼 폭보다 직경이 중요한 공작물에서 유리합니다. 특히 척과 공구대가 비교적 가까운 위치에 구성되어 있어, 공구 돌출을 과도하게 길게 만들지 않고 절삭 접근을 할 수 있다는 점이 실무상 장점으로 볼 수 있습니다.

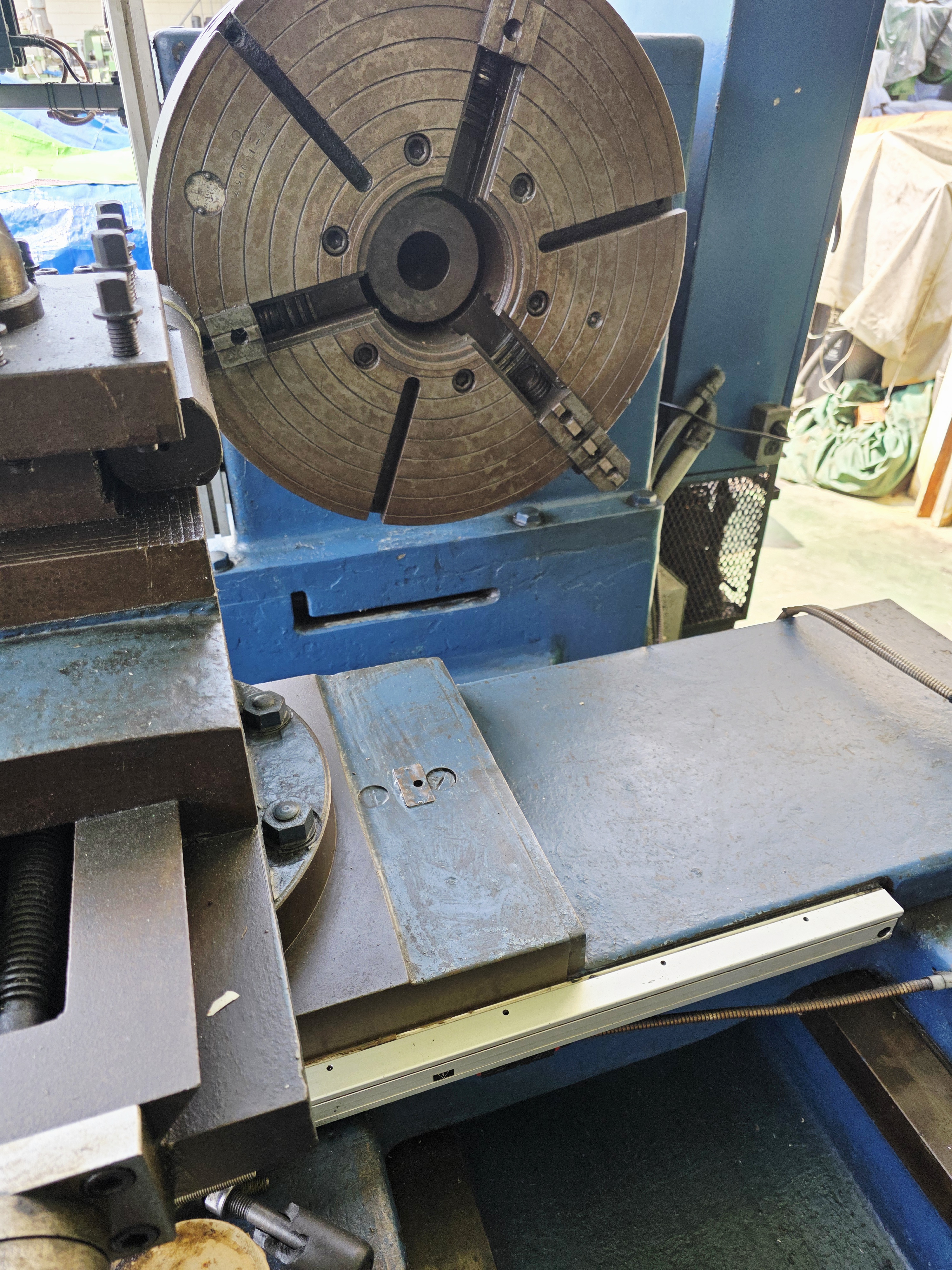

대형 플랜지 가공용 정면선반의 척과 공구 접근 공간

2. 대형 원형 척과 공구 접근 공간

척 전면과 공구대 사이의 공간이 비교적 분명하게 보입니다. 대형 플랜지 가공에서는 소재 외경이 커질수록 공구가 안정적으로 접근할 수 있는 공간이 필요합니다. 사진 속 구조는 척 앞쪽에 넓은 작업 여유를 두고 있으며, 공구대가 정면 방향으로 접근할 수 있는 배치를 보여줍니다. 이런 구조는 플랜지 면삭, 외경 정리, 단면 기준 잡기처럼 반복적인 절삭 위치 확인이 필요한 작업에서 유리합니다.

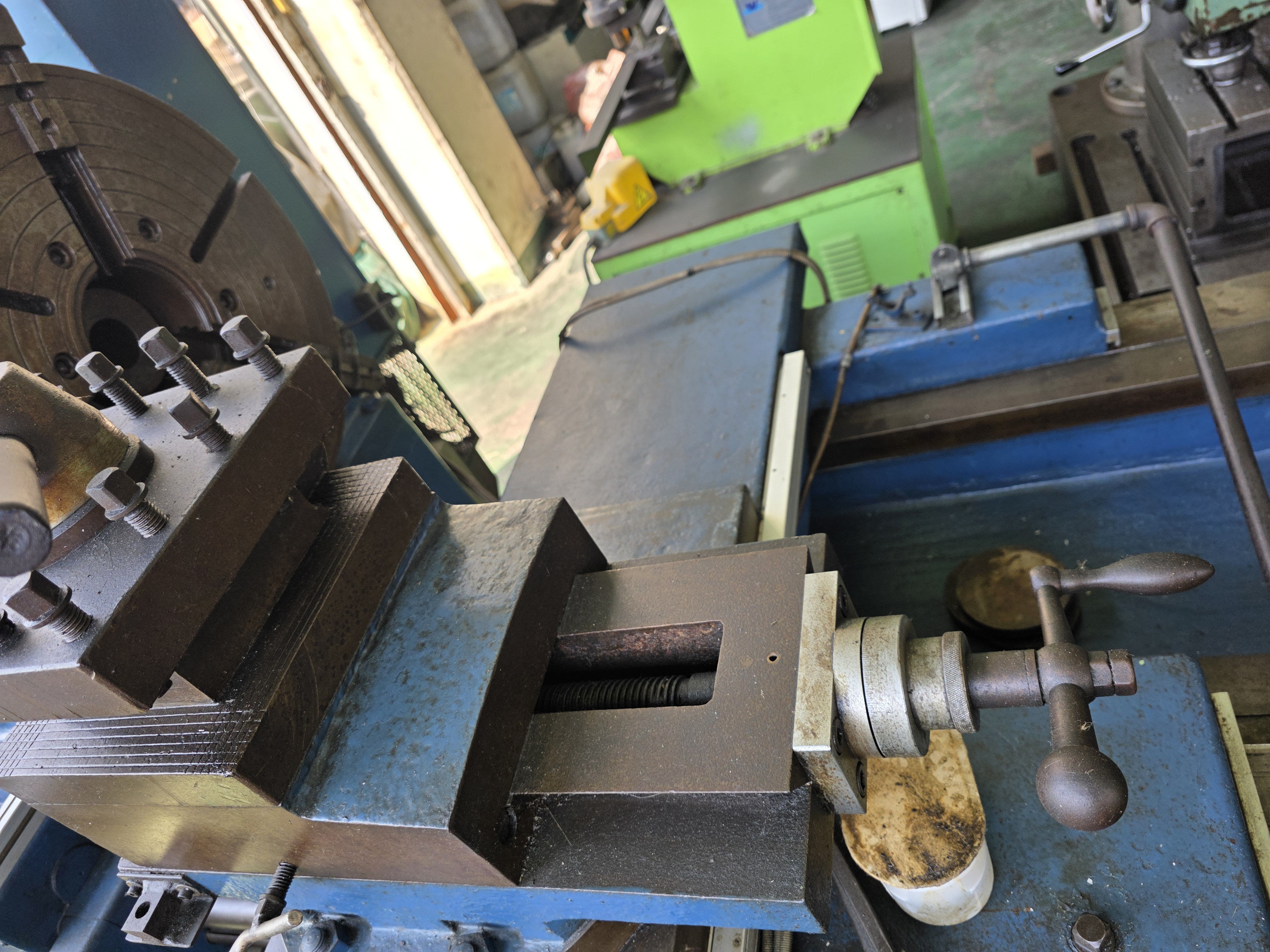

중고정면선반 공구대 측면과 이송 핸들부

3. 척과 공구대 사이의 실제 절삭 위치 관계

척 조와 공구대가 가까운 거리에서 마주 보는 구도를 보여줍니다. 이 장면은 정면선반의 핵심적인 이점을 설명하기 좋습니다. 대형 원형물을 회전 중 편심이나 진동이 생기면 가공면 품질이 흔들릴 수 있는데, 공구대가 척 가까이에서 절삭 위치를 잡으면 공구 돌출 부담을 줄이는 데 도움이 됩니다. 즉 이 기계의 장점은 단순히 척이 크다는 점이 아니라, 큰 공작물을 고정한 상태에서 절삭점까지의 구조적 거리를 효율적으로 가져갈 수 있다는 데 있습니다.



본체 로고와 대형 원형 척 배치

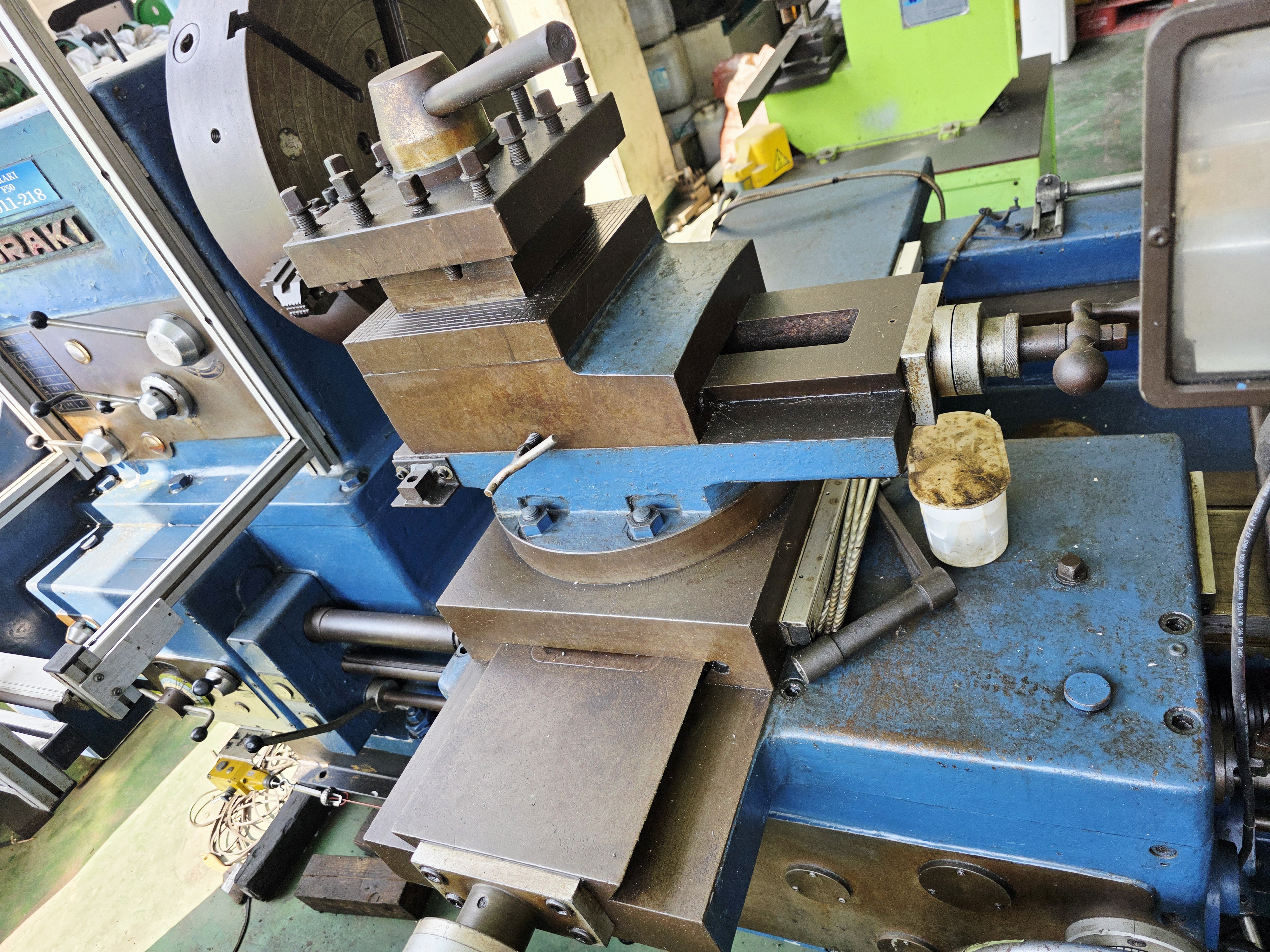

4. 공구대와 왕복대 상부 구성

공구대, 왕복대, 핸들부, 베드 상부가 함께 확인됩니다. 대형 플랜지 가공에서는 공구대의 고정성과 왕복대의 이송 안정성이 절삭면 품질에 직접 영향을 줍니다. 사진상 공구대는 두꺼운 블록형 구조로 구성되어 있고, 하부에는 넓은 슬라이드 면이 이어져 있습니다. 이런 형태는 중절삭에서 발생하는 반력을 한 지점에만 집중시키지 않고, 하부 구조로 분산시키는 데 유리한 배치로 해석할 수 있습니다.



왕복대 눈금판과 회전세팅부

5. 공구대 각도 눈금과 회전 세팅부

이 부분은 단순한 외관 요소가 아니라, 공구 접근 각도를 조정하거나 반복 작업 시 기준 위치를 확인하는 데 활용될 수 있는 구조입니다. 플랜지 가공에서는 단면 절삭뿐 아니라 모서리 정리, 내경 주변 가공, 외경부 접근이 함께 이루어질 수 있으므로 , 공구대의 세팅 기준을 눈으로 확인할 수 있다는 점은 작업 준비 시간을 줄이는 데 도움이 됩니다.



대형 원형 척과 공구대 사이의 절삭 위치

6. 이송 스크류 하부 구동부 확인

왕복대 하부의 이송 스크류와 가이드 구조가 약간 보이는데 대형 원형물 가공에서 중요한 것은 한 번에 많이 깎는 힘만이 아닙니다. 일정한 속도로 공구가 이동하면서 면을 고르게 만드는 이송 안정성도 중요합니다. 사진 속 스크류와 하부 이송부는 작업자가 점검해야 할 핵심 부위로 유격, 오염, 윤활 상태에 따라 실제 가공 시 면조도와 치수 반복성이 달라질 수 있으므로  반드시 확인해야 하는 부위입니다. (다른사진으로도 스크류, 하부부분을 확인하실 수 있습니다.)

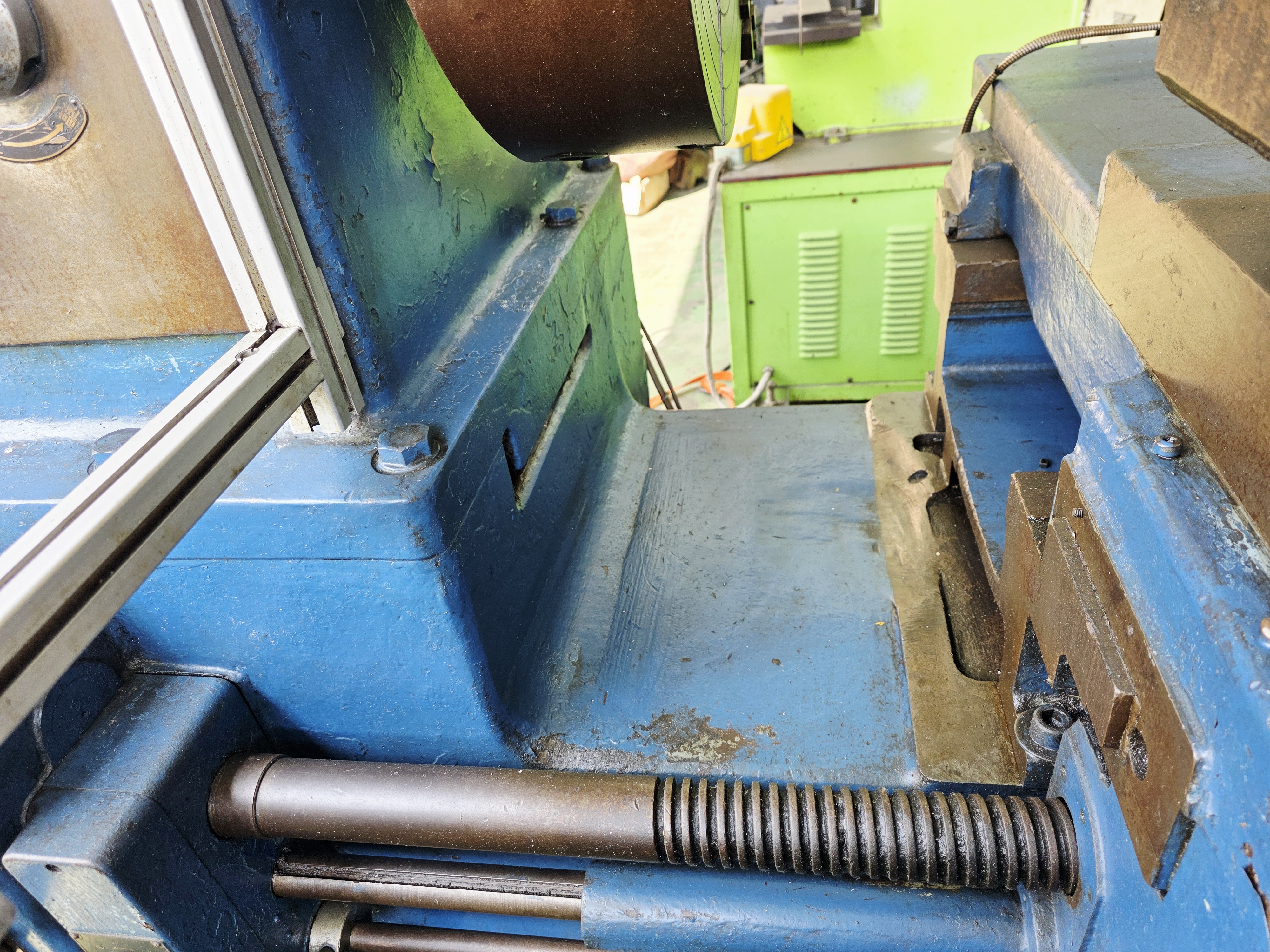

KURAKI F50 정면선반 베드와 슬라이드 이동 공간

7. 베드와 슬라이드의 넓은 지지구조

정면선반은 일반적인 장축 가공 선반처럼 길이 방향으로 가공만을 목적으로 보기보다, 무거운 척과 원형물을 지지하면서 공구대가 안정적으로 움직일 수 있는 베드 구조가 중요합니다. 사진상 넓은 베드면과 왕복대 이동 공간이 확인되며, 이는 대형 플랜지 작업에서 공구 위치를 안정적으로 유지하는 기반이 됩니다. 이 부위의 스크래치, 단차 급유 흔적을 함께 확인하는 것이 좋습니다.



1500Swing 척과 공구대 사이 작업 공간

8. 공구대와 주축대 사이의 작업 공간 및 이송구조

  척과 주축대와 공구대 사이의 작업 공간, 그리고 하단 이송 스크류 구조가 더 분명하게 확인됩니다. 대형 플랜지 가공에서는 공작물과 공구대 사이에 충분한 접근 공간이 확보되어야 하며, 이송부가 안정적으로 움직여야 면삭 작업의 균일성이 유지됩니다. 베드 상부에는 공구대가 이동할 수 있는 여유 공간이 보이고, 하단에는 이송 스크류가 노출되어 있습니다.



왕복대와 공구대 이송 구조

9. 공구대 이동 방향과 절삭 접근 구조

공구대가 척 방향을 향해 배치된 구조와 슬라이드 이동부가 함께 확인됩니다. 대형의 원형물 가공에서는 전면에 공구를 안정적으로 접근시키는 구성이 중요합니다. 사진 속 공구대는 척과 같은 축선상에서 작업 위치를 잡을 수 있도록 배치되어 있어, 플랜지 면삭이나 단면 가공 시 공구 접근 경로를 비교적 짧게 가져갈 수 있습니다. 이는 절삭 공구 돌출량을 줄이고, 작업자가 가공 위치를 확인하며 세팅하기에 유리한 형태로 볼 수 있습니다.



척과 공구대 사이의 작업 공간 및 베드 구조

10. 척과 공구대 사이의 작업 공간 및 가공 배치

척, 공구대, 베드 상부의 작업 공간이 함께 확인됩니다. 이 배치는 대형 플랜지처럼 직경이 큰 공작물을 척에 고정한 뒤, 공구대가 정면에서 접근하기 좋은 구조를 보여줍니다. 일반 범용선반보다 공구 접근 거리를 짧게 잡기 쉬워 절삭 중 흔들림을 줄이는 데 유리하며, 면삭·외경 정리·단면 기준 가공처럼 플랜지 작업에서 자주 필요한 공정을 한 자리에서 검토할 수 있다는 점이 이 기계의 실무적 이점입니다.



[해당 장비에 대한 부분별 이점 참고]

---

[결론]

• KURAKI F50 정면선반은 대구경 원형물 정면 가공에 맞춰진 FACE LATHE 구조를 가진 장비입니다.
• 주요 요소로 대형 원형척, 넓은 베드, 공구대와 척사이의 잛은 접근 거리, 이송스크류와 슬라이드 구조입니다.
• 대형플랜지 면삭작업에서 안정성, 절삭 접근성, 작업 편의성을 판단하는 기준이됩니다.
• 중고기계로서 척 조 상태, 공구대 체결부, 이송 유격, 베드 마모상태를 함께 확인하는 것이 좋습니다.
