Angle & Flat Bar Ring Bending: 중고 로터리 벤딩기 마련 전 중심축 유격 점검과 정밀 성형 기준

Angle & Flat Bar Ring Bending: 중고 로터리 벤딩기 마련 전 중심축 유격 점검과 정밀 성형 기준



평철이나 앵글을 원형으로 성형하는 작업은 단순히 금속을 휘는 과정으로만 보기 어렵습니다. 소재가 회전하면서 받는 압력, 중심축의 흔들림, 가이드 롤러의 고정 상태가 함께 맞아야 원하는 반경에 가까운 성형 결과를 얻을 수 있습니다. 특히 사진 속 장비처럼 수평형 로터리 테이블 구조를 가진 벤딩기는 평철, 플랫바, 앵글류를 원형 프레임 형태로 가공할 때 구조적 이해가 먼저 필요합니다. 중고 로터리 벤딩기를 마련하기 전에는 외관보다 중심축 유격, 위치 조정홀 상태, 가이드부 마모 여부를 먼저 확인하는 것이 중요합니다.

---

중고 로터리 평철 벤딩기의 전체 외관과 수평형 원형 테이블 구조

1. 중심축 유격은 성형 정밀도와 바로 연결됩니다.



가까이 촬영된 사진에서는 중심축 롤러와 압착 가이드부가 확인됩니다. 이 부분은 소재가 회전하면서 실제 압력이 집중되는 지점이기 때문에, 유격이 있으면 원형 반경이 일정하지 않게 나올 수 있습니다. 특히 앵글 벤딩은 평철보다 뒤틀림이 생기기 쉬워 중심축과 롤러의 정렬 상태가 중요합니다. 실제 점검 시에는 롤러를 손으로 흔들어 보고, 회전 중 금속 마찰음이나 불규칙한 떨림이 있는지를 확인하는 것이 좋습니다.



평철 원형밴딩 작업에 사용되는 반원형 타공 플레이트와 위치 조정홀

2. 로터리 테이블 구조는 원형 성형에 필요한 이유가 있습니다.

전체 사진을 보면 하부 박스형 바디 위에 원형 테이블과 가이드 구조가 배치되어 있습니다. 이런 수평형 로터리 구조는 소재를 한 번에 꺾는 방식이 아니라, 회전시키면서 점진적으로 곡률을 만드는 방식에 가깝습니다. 그래서 평철 링, 앵글 원형 프레임, 금속 가드 같은 일정한 반경의 부품 제작에 적합합니다. 중고 장비를 볼 때는 테이블이 일정하게 회전하는지, 상판 흔들림이 없는지를 함께 확인해야 합니다.

중고 로터리 평철 벤딩기 구조적 특징과 이점 가이드 참조

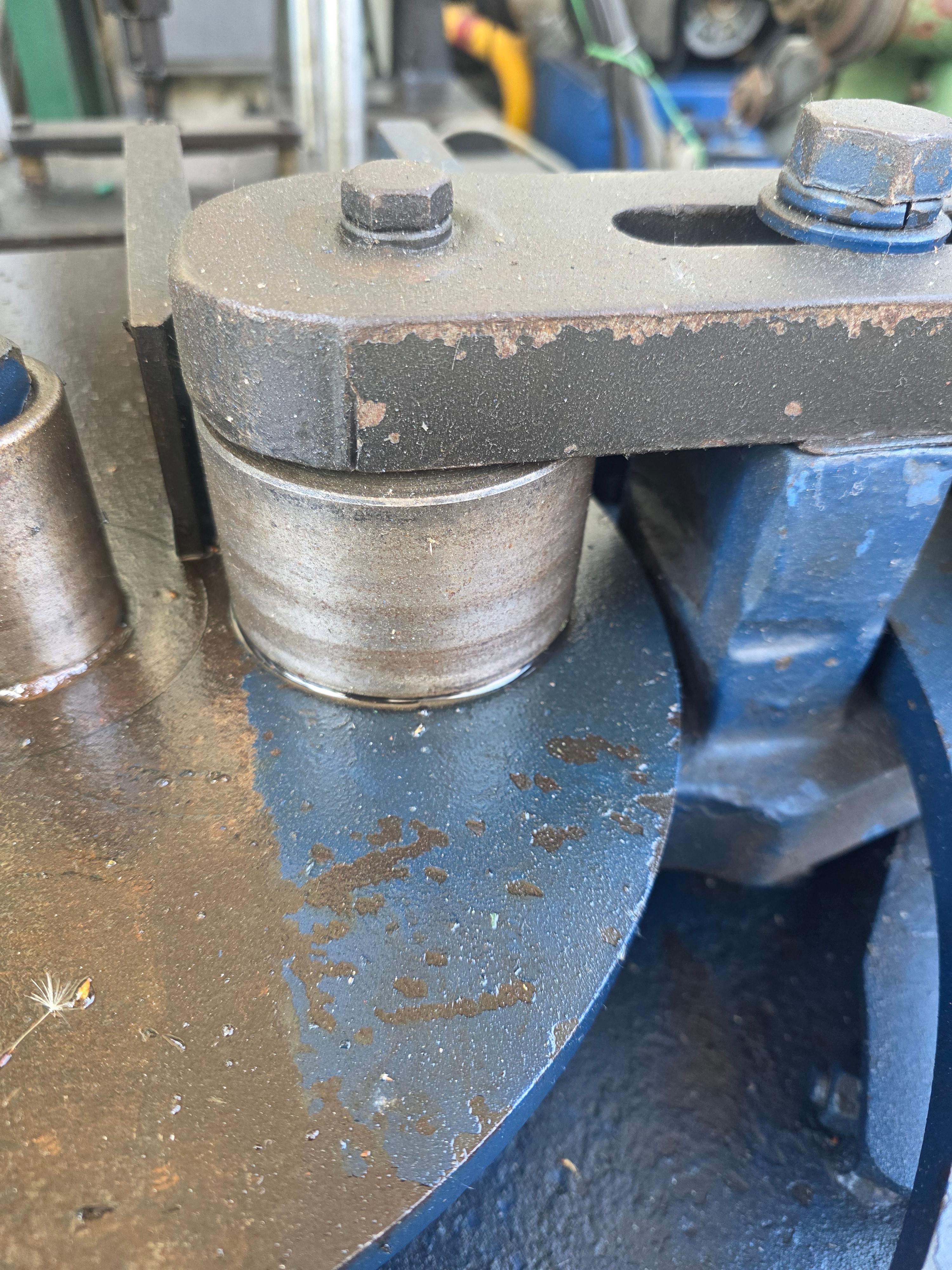

로터리 벤딩기 중심축 롤러와 압착 가이드부의 유격 점검 지점

3. 타공 플레이트와 위치 조정홀은 가공 반경을 잡는 기준입니다.

반원형 타공 플레이트에는 여러 개의 위치 조정홀이 배치되어 있습니다. 이 홀들은 가이드나 고정핀의 위치를 조절해 소재의 굽힘 반경을 맞추는 기준 역할을 합니다. 홀 주변이 심하게 마모되었거나 체결 시 흔들림이 있다면, 작업 중 가이드 위치가 미세하게 틀어질 수 있습니다. 사진상 사용 흔적과 일부 도장 벗겨짐은 보이지만, 성능 판단은 실제 체결 상태와 샘플 성형 결과를 함께 봐야 합니다.

---

[결론]

• 중고 로터리 평철 벤딩기는 평철·앵글 원형 성형에 적합한 구조입니다.
• 마련 전에는 중심축 유격과 롤러 흔들림을 먼저 확인해야 합니다.
• 타공 플레이트의 위치 조정홀 마모도 성형 정밀도에 영향을 줄 수 있습니다.
• 외관보다 실제 회전 상태와 샘플 가공 결과를 함께 보는 것이 안전합니다.
