철판 가공 라인에서 언코일러는 단순히 코일을 걸어두는 보조 장비가 아니라, 말려 있는 판재를 일정한 방향과 속도로 풀어주는 첫 번째 공급 장치에 가깝습니다. 프레스, 절단기, 피더, 레벨러 같은 후속 장비가 아무리 정밀해도 앞단에서 코일재가 흔들리거나 비틀리면 소재 공급이 불안정해질 수밖에 없습니다. 이번 사진 속 장비는 노란색 코일 지지부와 푸른색 본체, 하부 베이스 구조가 함께 확인되는 Sheet Metal Uncoiler, 즉 철판 코일재를 풀어주는 중고 철판 공급장치로 볼 수 있습니다.



푸른색 본체와 노란색 코일 지지부가 함께 보이는 중고 철판 언코일러

1. 코일재는 왜 별도의 언코일러가 필요한가?

사진을 보면 원형 코일이 걸리는 중심부와 양측 지지 구조가 비교적 크게 형성되어 있습니다. 철판 코일은 무게가 있고 감긴 힘이 남아 있기 때문에, 단순 축에 걸어두기만 하면 회전 중 흔들림이나 쏠림이 발생할 수 있습니다. 그래서 언코일러는 코일 내경을 지지하면서 판재가 한 방향으로 풀리도록 돕는 구조를 갖습니다. 이런 장비는 프레스 금형 작업, 판재 절단, 금속 브라켓 가공, 얇은 철판 연속 공급 공정에서 주로 사용됩니다. 사진 속 구조처럼 코일을 옆에서 잡아주는 형태는 소재가 풀리는 과정에서 좌우 흔들림을 줄이는 데 의미가 있습니다.

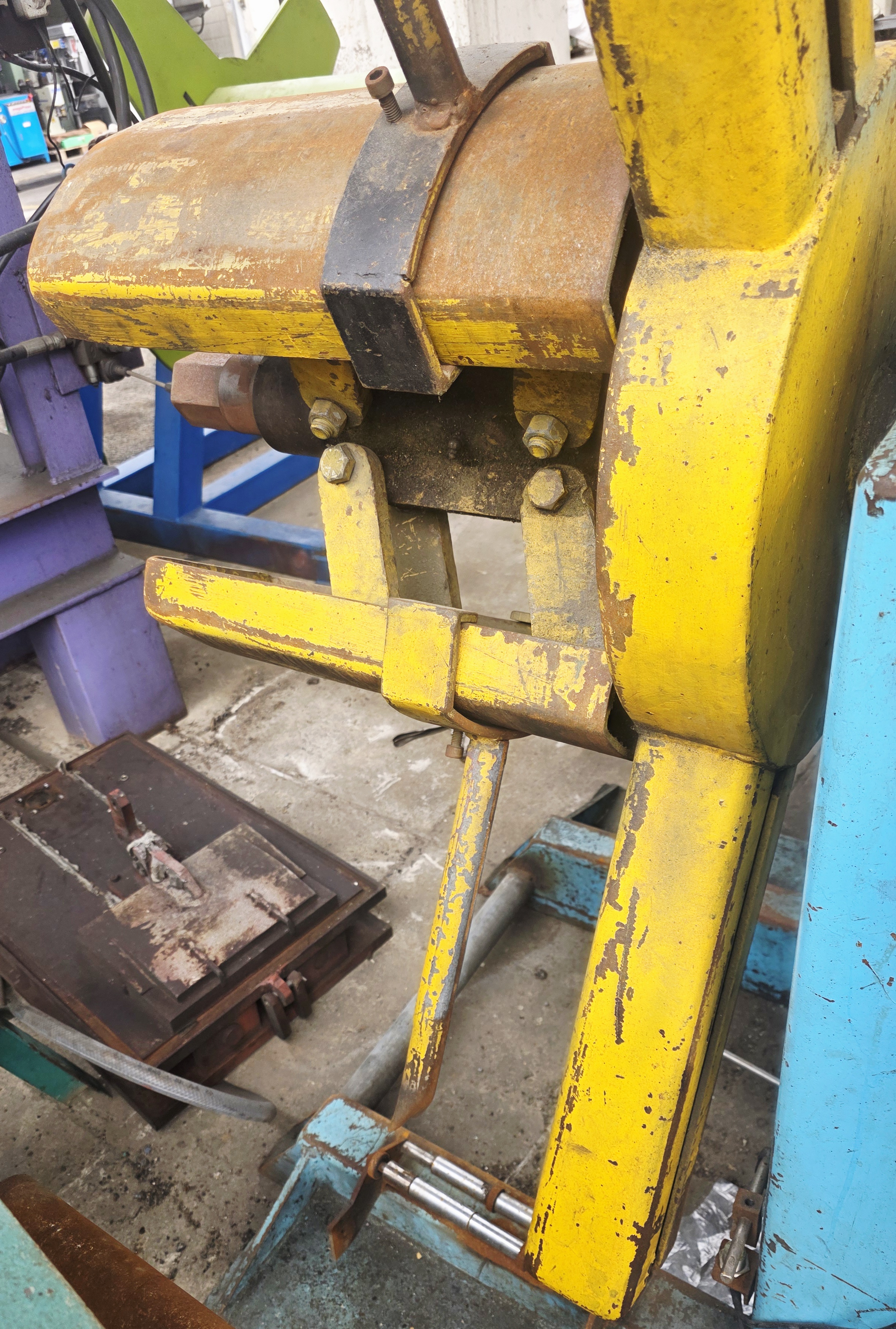

노란색 암 구조와 링크 지지부가 확인되는 철판 코일재 공급장치 측면

2. 왜 본체와 코일 지지부가 분리된 듯한 형태인가?

사진에서는 푸른색 본체와 노란색 회전 지지부, 그리고 앞쪽으로 돌출된 중심축 구조가 함께 보입니다. 언코일러가 이런 형태를 갖는 이유는 코일의 하중을 회전부가 받고, 구동이나 제어 관련 부품은 본체 쪽에 배치하기 위해서입니다. 코일을 직접 지지하는 부분은 강성이 필요하고, 본체는 장비의 균형과 구동 제어를 담당하는 공간이 됩니다. 즉, 이 장비는 철판을 직접 가공하는 기계라기보다 후속 공정이 안정적으로 작동하도록 소재를 준비해 주는 설비입니다. 중고기계 검토 관점에서는 이 구조가 남아 있는지, 중심축과 본체의 위치가 크게 틀어져 있지 않은지를 보는 것이 중요합니다.

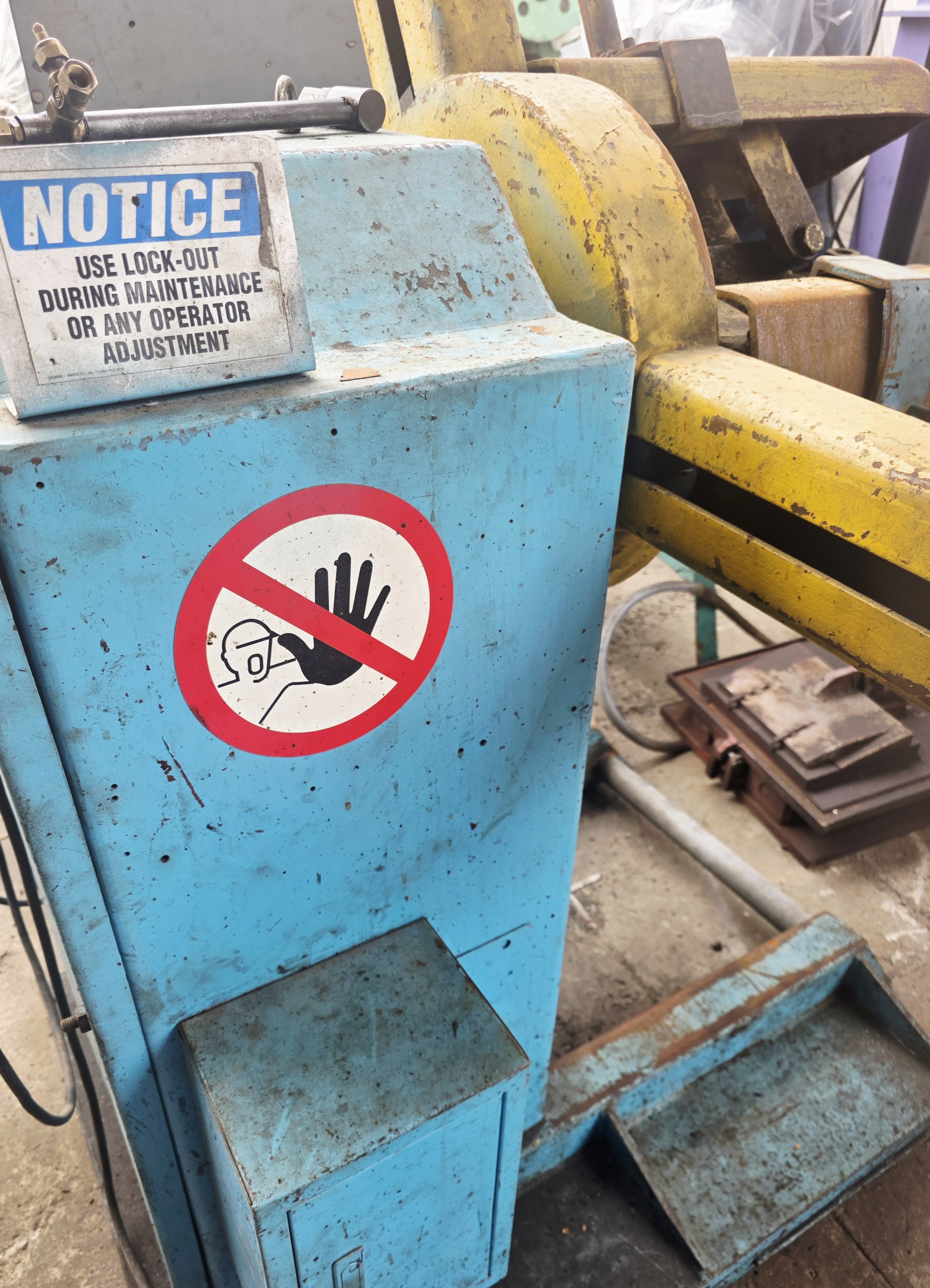

LOCK-OUT 안내문과 접근 금지 표지가 부착된 철판 언코일러 본체 안전 표시

3. 안전 표지가 부착된 이유는 자동 공급장치의 특성 때문이다

접근 금지 표지와 정비 시 LOCK-OUT 안내 문구가 확인됩니다. 이는 작업자가 손으로 계속 조작하는 수동 거치대가 아니라, 외부 장비와 연결되어 움직일 수 있는 공급 설비임을 보여줍니다. 코일재 공급 장치는 프레스나 피더의 작동 상태에 따라 회전하거나 멈추는 경우가 많기 때문에, 작업자가 가까이 있을 때 예기치 않은 움직임이 생기면 위험할 수 있습니다. 그래서 이런 장비에는 손 접근 금지, 정비 전 잠금, 자동 기동 주의 같은 표지가 붙는 경우가 많습니다. 사진 속 표지는 이 장비가 단순 보관용 코일 받침대가 아닌 실제 생산 라인에서 쓰였던 설비라는 근거로 볼 수 있습니다.

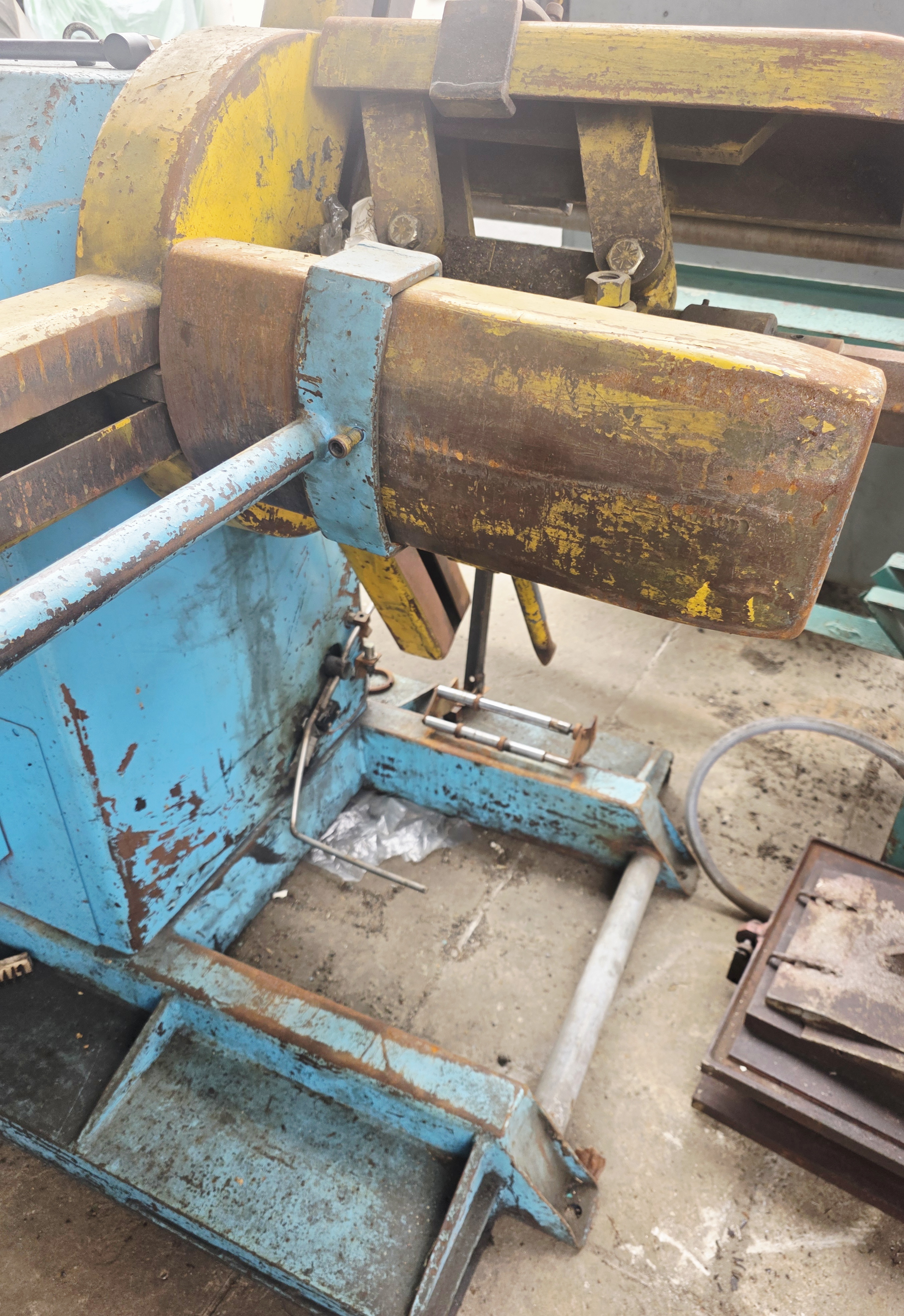

돌출된 중심축과 본체 연결부가 보이는 중고 코일 릴 장비 측면

4. 왜 노란색 암 구조가 크게 만들어졌는가?

노란색 암과 링크 형태의 지지부가 가까이 보입니다. 이 부분은 코일을 중심에서 잡거나 지지하는 역할과 관련된 구조로 보이며, 일반 소형 릴보다 크고 두껍게 제작되어 있습니다. 코일재는 회전할 때 한쪽으로 쏠리는 힘이 생길 수 있고, 소재 폭이나 코일 무게에 따라 지지부에 반복 하중이 걸립니다. 그래서 언코일러의 암 구조는 단순한 덮개가 아니라 코일을 안정적으로 받쳐주는 기계적 지지부로 봐야 합니다. 중고 철판 언코일러를 찾는 현장에서는 이런 암 구조가 남아 있는 장비를 선호할 수 있습니다. 후속 피더나 프레스 앞단에 연결했을 때 소재가 한쪽으로 밀리는 문제를 줄이는 데 도움이 되기 때문입니다.

내경을 지지하는 중심축과 회전 지지부가 보이는 Sheet Metal Uncoiler 구조

5. 푸른색 본체와 하부 베이스는 설치 안정성과 관련된다

푸른색 본체, 하부 베이스, 외부 배선, 경고판이 함께 보입니다. 언코일러는 회전 장치이기 때문에 바닥에 놓였을 때 중심을 잘 잡아야 합니다. 코일이 무거울수록 회전 중 본체가 흔들리면 판재 공급 방향도 같이 불안정해질 수 있습니다. 사진 속 장비는 바닥에 넓게 닿는 베이스 구조와 본체형 커버를 갖고 있어, 생산 라인 앞단에 고정해 사용하는 형태로 이해할 수 있습니다. 외관 도장 벗겨짐과 사용 흔적은 있으나, 사진상으로는 언코일러의 기본 형태인 본체, 코일 지지부, 회전 암, 베이스가 함께 남아 있어 철판 공급장치로서의 용도 설명이 가능합니다.



언코일러 구조 관련 설명을 참고하였습니다

---

결론

• 용도: 프레스·판재 가공 라인 앞단에서 코일재를 안정적으로 풀어주는 철판 공급장치입니다.
• 구조: 노란색 코일 지지부와 푸른색 본체가 분리된 형태로, 하중 지지와 구동부 보호를 나눈 구조입니다.
• 활용: 철판 절단, 프레스 성형, 금속 판재 연속 공급 공정에 적용하기 적합합니다.
• 확인 포인트: 중심축, 코일 지지부, 베이스 고정 상태, 안전 표지 및 배선부 상태를 함께 확인하는 것이 좋습니다.
