Pass Box는 구조에 따라 Static, Dynamic, Air Shower Pass Box로 나뉩니다. 사진 속 장비는 내부 노즐, 하부 송풍기, 컨트롤러, 앞뒤 도어가 확인되는 에어샤워형 패스박스로, 반입 전 공기 분사를 통해 표면 이물 관리를 고려한 구조입니다. 따라서 중고 장비를 볼 때는 외관보다 이 구조가 실제 현장 반입 방식에 맞는지를 함께 확인해야 합니다.



컨트롤러 운전 대기 화면과 표시 램프



Air Shower Pass Box는 왜 컨트롤러가 중요한가?

상단 컨트롤러 화면에 운전 대기 상태와 표시 램프 사진입니다. Static Pass Box는 구조가 단순한 경우가 많지만, Air Shower Pass Box는 송풍 시간, 운전 대기, 입력 신호 같은 제어 과정이 함께 필요합니다. 컨트롤러는 도어 상태와 에어샤워 운전 흐름을 확인하는 기준이 됩니다. 화면 점등만으로 송풍기나 인터락이 정상이라고 단정할 수 없으므로 시운전 확인이 함께 필요합니다.

▶ 영상삽입이 안되므로 내부시운전 확인영상을 담아 두었습니다



중고 에어샤워 패스박스 하부 송풍기와 모터 내장 구조

하부 송풍기가 있는 구조는 어떤 차이를 만드는가?

에어샤워 패스박스는 다른 패스박스와 다른점은 내부에 공기를 만들어 보내는 구동부가 있다는 점입니다. 이 하부 송풍 구조는 내부 노즐로 공기를 공급하기 위한 장치로 Static Pass Box는 내부에 자체 송풍 장치가 없어 물품 표면에 묻은 미세먼지나 이물을 스스로 제거하는 기능은 할 수 없습니다. 에어샤워 패스박스는 내부 노즐을 통해 고속의 청정 공기를 분사하여 표면에 잔류하는 오염물질을 탈락시켜 적극적인 제어 메커니즘을 발휘합니다.





Air Shower Pass Box 내부 원형 노즐과 투시창 구조



내부 노즐은 Static Pass Box와 무엇이 다른가?

내부 벽면에 원형 노즐이 여러 개 배치된 모습이 보입니다. Static 은 물품을 양쪽 공간 사이에서 넘기는 구조라면 Air Shower Pass Box는 물품이 지나가는 공간 안에서 공기를 분사하는 구조가 더해집니다. 이 노즐은 물품 표면에 붙은 먼지나 가벼운 이물을 줄이는 데 목적이 있습니다. 실제 분사 균일성과 풍속은 현장에서 노즐별로 토출 상태를 직접 확인하는 것이 좋습니다.

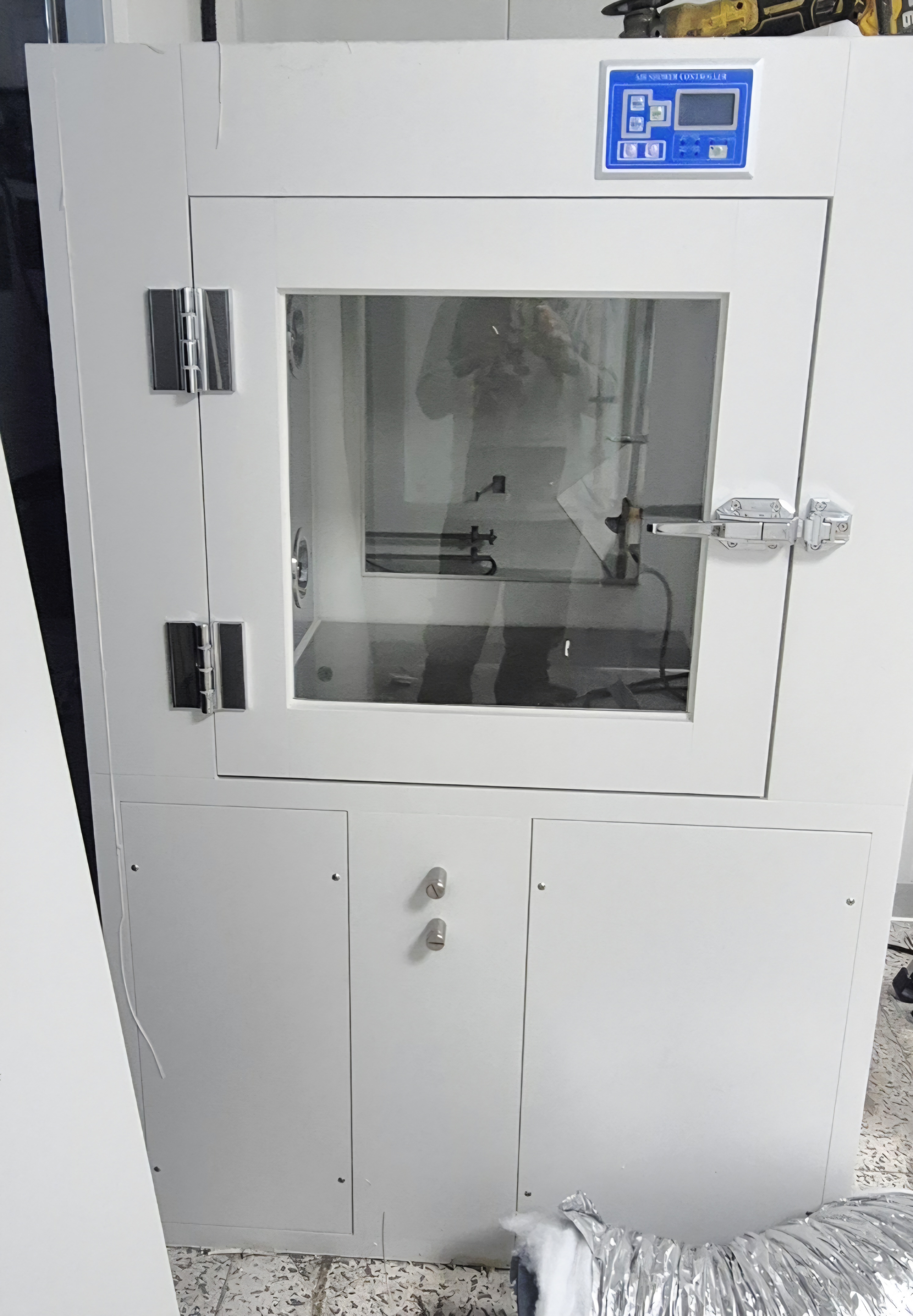

스탠드형 중고 에어샤워 패스박스 전면 외관과 하부 패널

스탠드형 하우징은 왜 필요한가?

스탠드형 하우징은 별도의 작업대나 거치대 없이 장비 자체가 바닥에 독립적으로 안정되게 설 수 있는 구조를 제공하며, 에어샤워 구동을 위한 핵심 부품인 하부 송풍기와 전장 배선 설비를 내부에 깔끔하게 수납하고 보호하는 역할을 합니다. 동시에 하부의 점검 패널을 통해 유지보수 및 정비 접근성을 높여주고 상부 공간은 온전히 청정 물품 반입용으로 확인할 수 있게  유기적으로 연결해 주어 실무 현장에서 유용합니다.

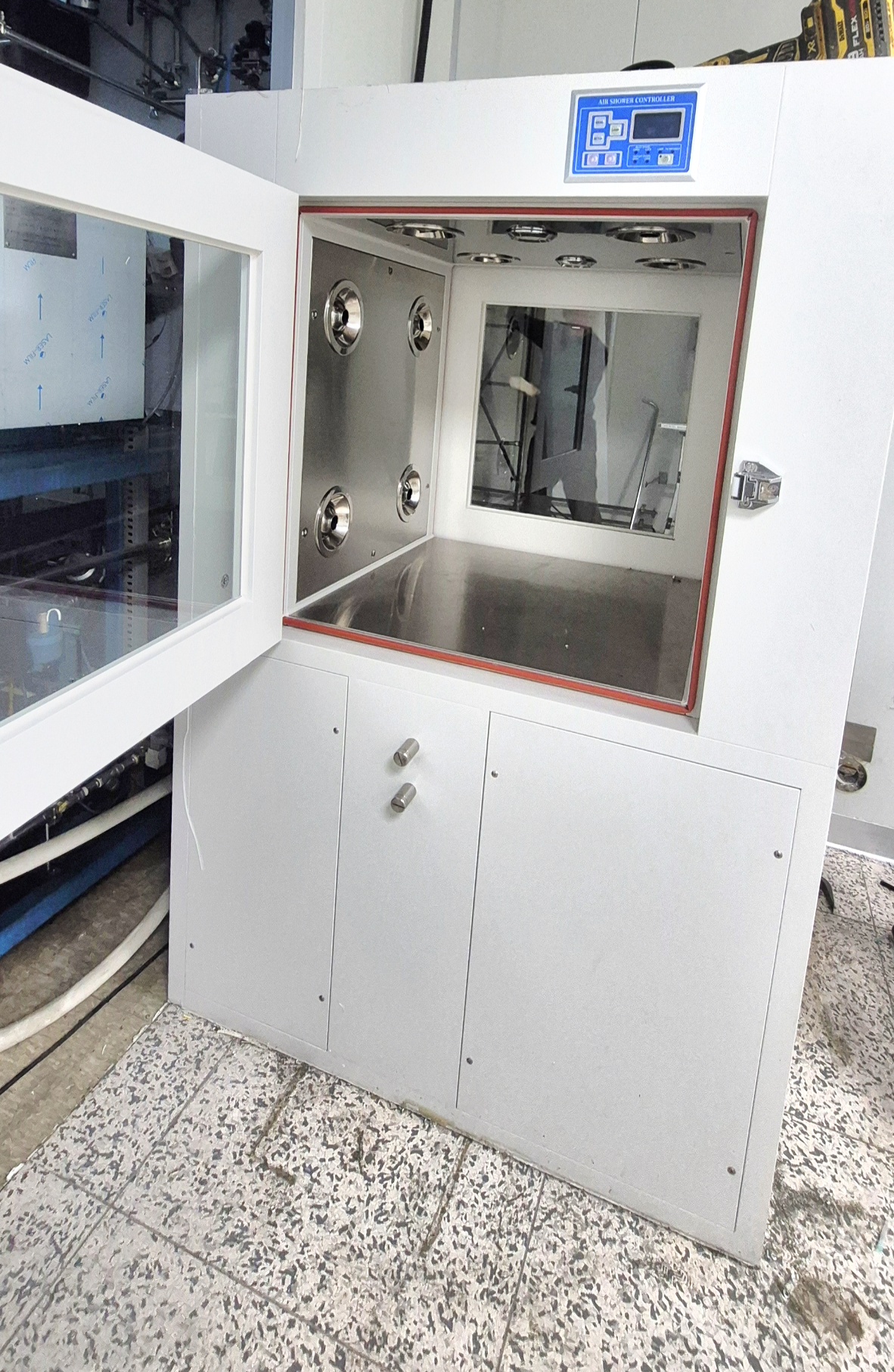

도어가 열린 에어샤워형 패스박스 내부 공간과 노즐 배치

내부 공간과 공기 분사 구조는 왜 함께 봐야 하는가?

사진에서 확인되듯 에어샤워 패스박스는 내부 자재 적재 공간과 측면 노즐 및 상부 토출구의 배치를 유기적으로 연계해 검토해야 합니다. 단순히 내부 용량이 크다고 해서 세척력이 보장되는 것이 아니기 때문에 반입할 물품의 크기가 너무 크면 노즐을 가려 기류 사각지대가 발생하고 반대로 너무 작으면 분사 거리와 압력이 맞지 않아 이물 제거 효율이 떨어질 수 있기 때문입니다. 따라서 자재의 실물 크기와 노즐의 분사 반경이 서로 적절한 거리를 유지하며 맞물릴 수 있는 구조인지 확인하는 것이 실무적인 세척 효과를 얻는 핵심 기준이 됩니다.

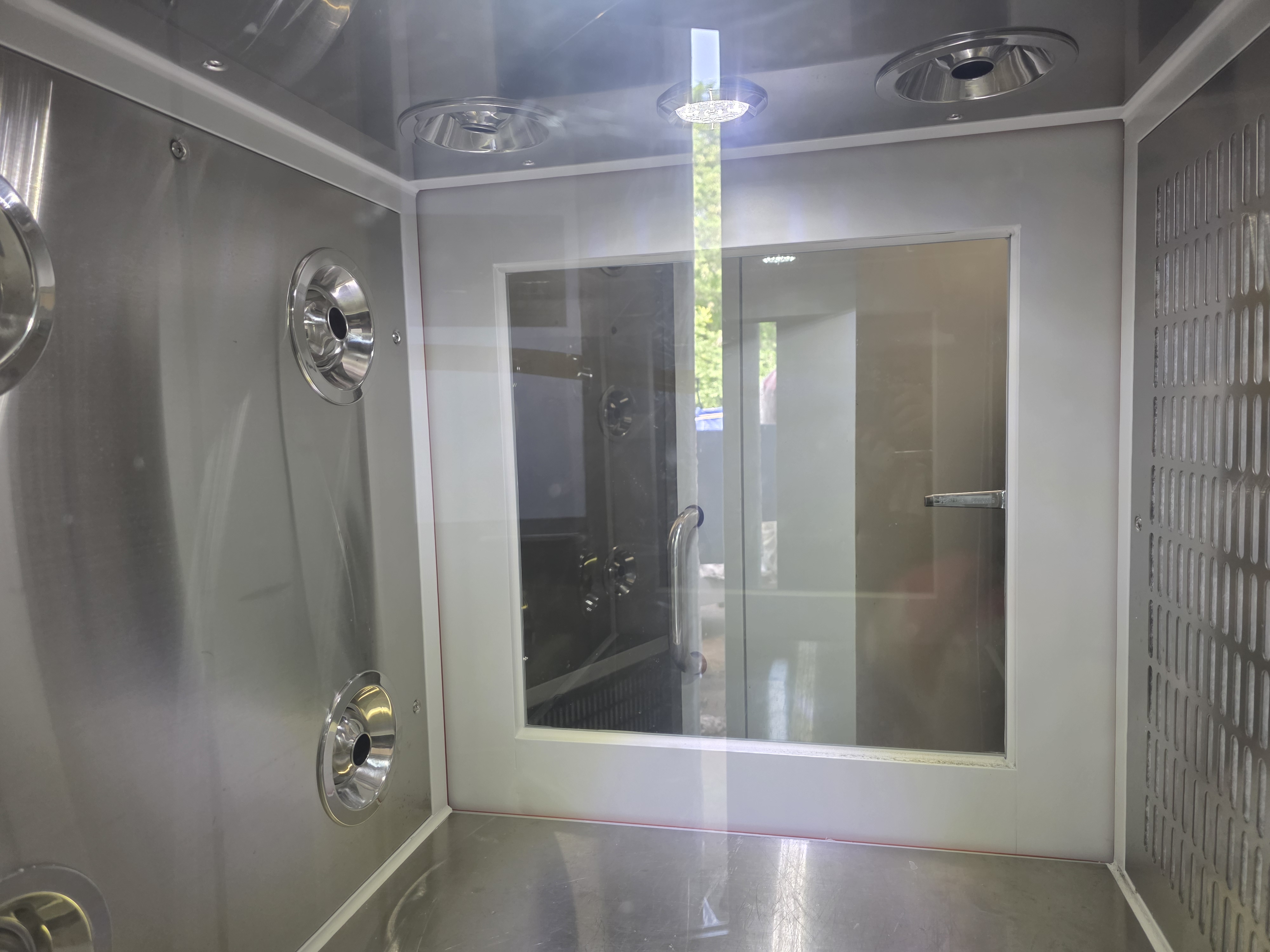

중고 Air Shower Pass Box 내부 금속 바닥과 노즐 근접 구조

내부 금속 마감은 어떤 실무 장점을 갖는가?

사진을 보면 내부 바닥면과 벽체가 매끄러운 금속 판재로 마감되어 있습니다. 이처럼 표준 조도가 낮은 금속 마감은 미세먼지나 이물이 흡착되는 것을 방지하고 오염물질을 시각적으로 빠르게 포착하여 청소하기에 매우 유리합니다. 에어샤워 기류가 강하게 순환하는 패스박스 특성상 내부 마감재의 위생 관리는 클린룸 오염 제어와 직결되는 중요한 요소가 됩니다. 따라서 중고 장비를 인수할 때는 단순한 잔스크래치보다는 모서리 틈새의 오염 고착, 금속 부식 충격으로 인한 내부 찌그러짐이 있는지 체크해야 합니다.



스탠드형 Pass Box 도어와 투시창 구조

양문형 구조는 왜 클린룸 반입 동선에 맞는가?

도어와 잠금 장치는 양방향에서 물품을 주고받는 패스박스 고유의 분리 동선을 명확히 보여줍니다. 패스박스는 청정도가 다른 두 공간을 직접 연결하지 않고 중간 완충 지대를 거치게 하는 장비이므로, 교차 오염을 막기 위해서는 양문형 구조가 필수적입니다. 특히 에어샤워 기능이 결합된 Dynamic형 장비에서는 양쪽 문이 격리된 상태에서 청정 공기 분사 공정이 추가되므로, 단순 통과 방식보다 미세먼지와 외부 기류의 유입을 한층 더 엄격하게 차단하고 관리할 수 있습니다.

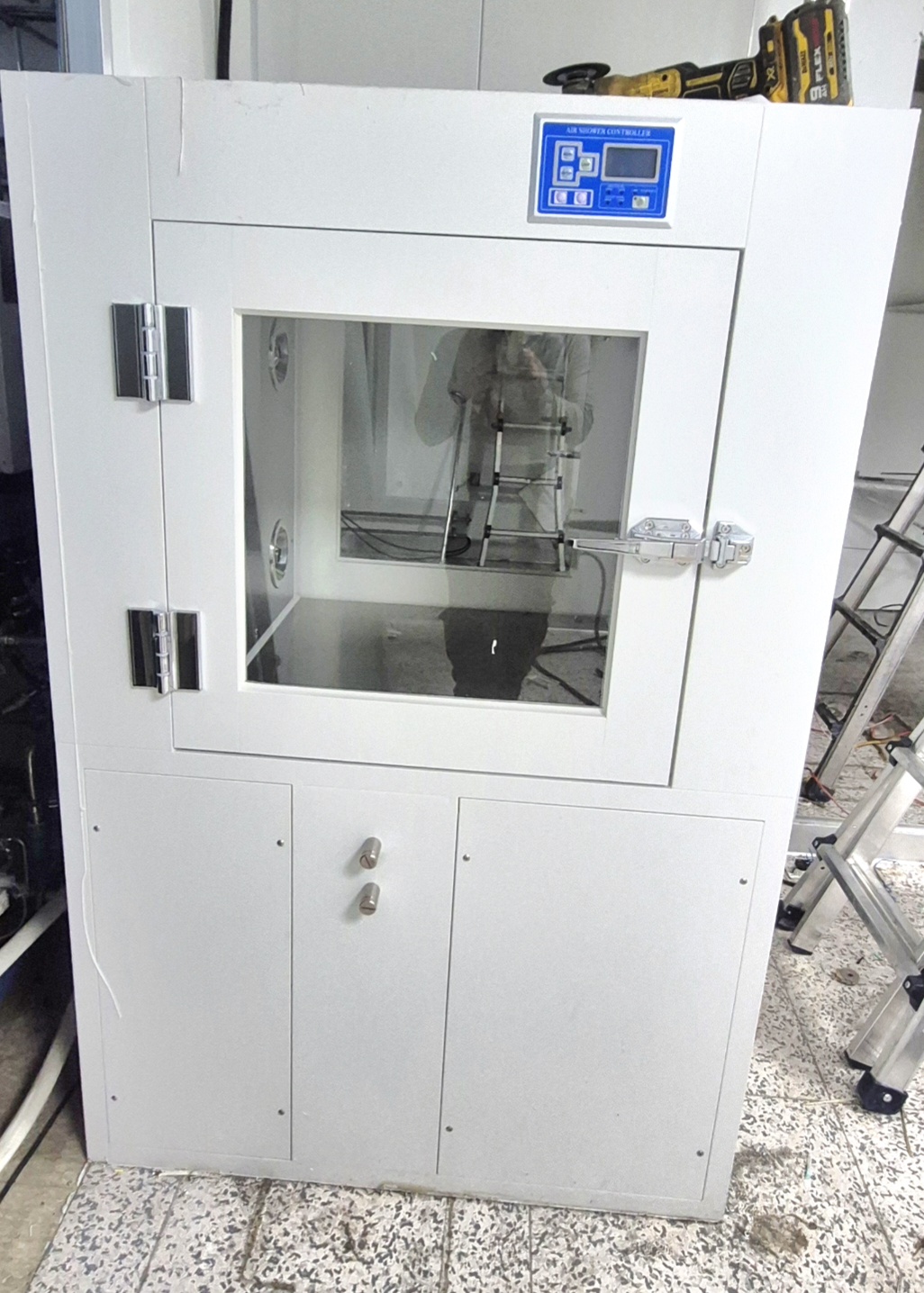

에어샤워 패스박스 전면 도어 잠금 레버와 투시창 구조

도어 잠금 구조는 성능과 어떤 관련이 있는가?

사진에서 보이는 전면 도어의 잠금 레버와 밀폐 구조는 에어샤워형 패스박스의 제어 성능을 결정짓는 핵심 요소입니다. 강력한 내부 공기 분사(에어샤워)가 이루어지는 Dynamic 방식 특성상, 도어 록 장치가 유격 없이 꽉 맞물려야만 내부 양압을 견디고 청정 기류를 안정적으로 순환시킬 수 있습니다. 만약 잠금 레버의 고정력이 떨어져 미세한 틈새가 생기면 기류가 외부로 누설되어 오염 차단 기능이 저하될 뿐만 아니라 양측 도어의 교차 개폐를 제어하는 인터락(Interlock) 시스템의 감지 오류로 이어질 수 있습니다. 따라서 중고 장비 검토 시에는 잠금 레버의 물리적인 결속력과 도어 패킹의 밀착 상태를 직접 체결해 보며 실무적인 기밀성을 반드시 확인해야 합니다.

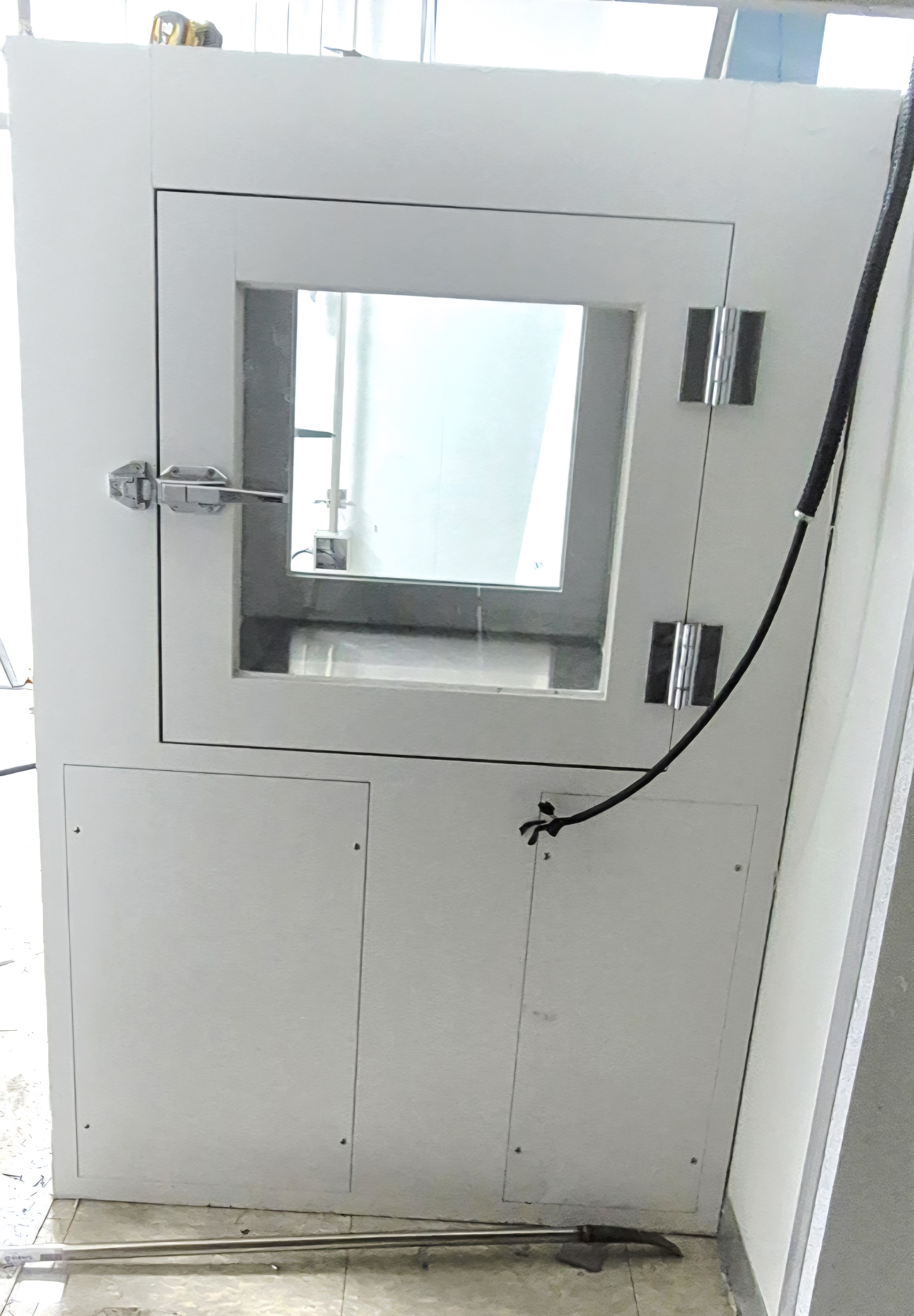

중고 Pass Box 전면 투시창과 도어 힌지

투시창은 관리 효율에 어떤 역할을 하는가?

전면 도어에 설계된 투시창은 클린룸의 기밀 상태를 깨뜨리지 않고 내부 환경을 실시간으로 모니터링할 수 있게 하여 실무적인 관리 효율을 극대화합니다. 내부 자재의 잔류 여부나 오염 상태를 확인하기 위해 매번 문을 열고 닫을 필요가 없기 때문에, 불필요한 개폐로 인한 차압 변동과 외부 이물 유입 위험을 원천적으로 차단해 줍니다. 특히 에어샤워가 가동되는 Dynamic 방식에서는 문을 닫은 상태에서 내부 조명 점등이나 공기 분사 흐름을 육안으로 안전하게 판별할 수 있어 작업 동선을 매끄럽게 조율하는 제어 창구의 역할을 합니다. 따라서 중고 장비를 고를 때도 관리 효율성을 유지할 수 있도록 투시창의 시인성을 흐리는 백화 현상이나 심한 스크래치, 테두리 마감재의 헐거워짐이 없는지 꼼꼼히 체크해야 합니다.

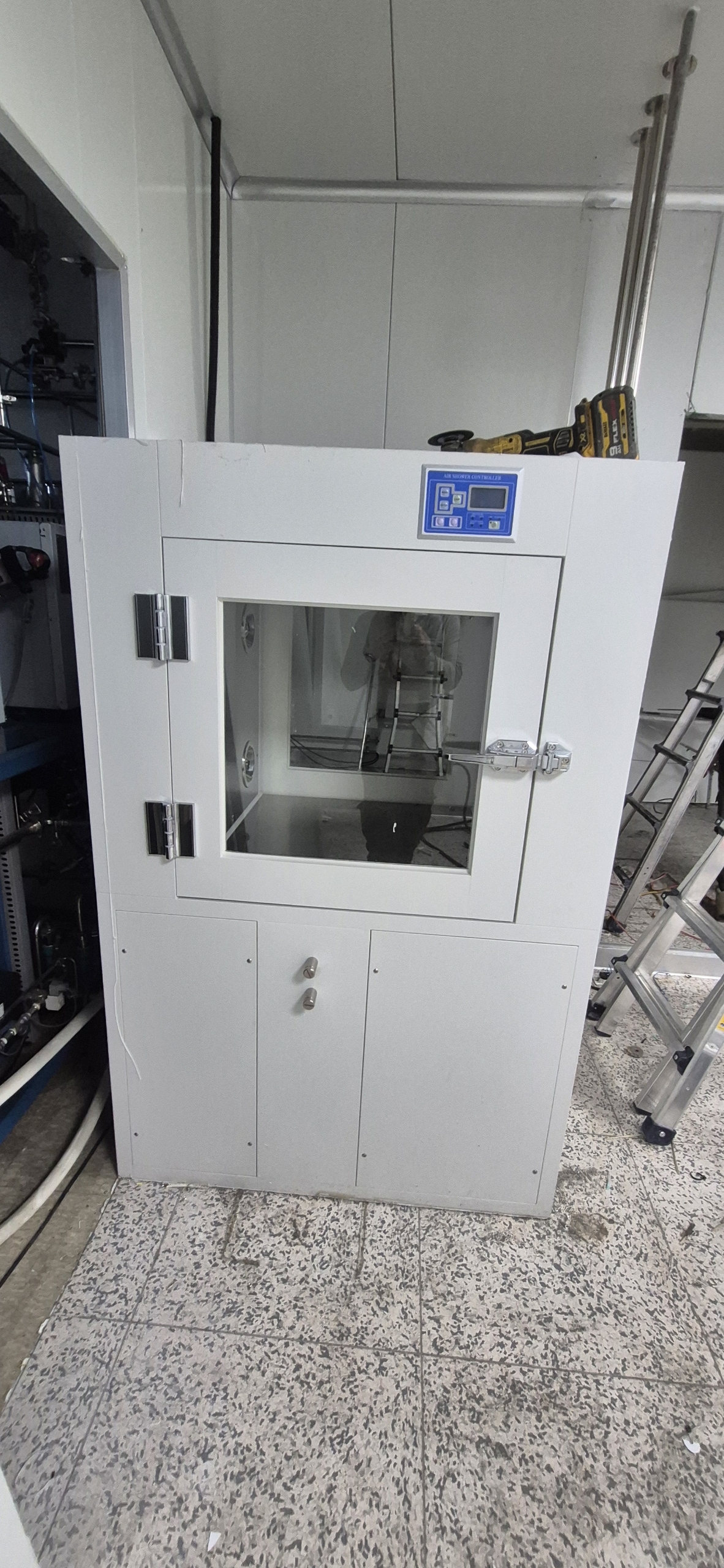

스탠드형 Air Shower Pass Box 전면 외관과 하부 커버 구조

전체 외관은 구조 비교에서 어떤 의미가 있는가?

사진에서는 전면 전체 외관, 도어, 하부 커버, 스탠드형 하우징이 함께 보입니다. 이 외관은 장비가 단순 박스형 구조가 아니라, 상부 반입 공간과 하부 구동부가 나뉜 형태임을 보여줍니다. Static Pass Box는 구조가 단순한 만큼 설치와 관리가 쉬운 장점이 있지만, 사진 속 장비처럼 하부 송풍기와 내부 노즐이 있는 Air Shower Pass Box는 물품 표면 관리 목적이 더 분명합니다. 따라서 현장에서는 단순 전달이 필요한지, 반입 전 공기 분사 과정이 필요한지를 먼저 정해야 합니다.



---



정리하기

• Static Pass Box (정적 방식): 기류 제어 없이 도어 인터락으로만 교차 오염을 막는 단순 전달형 장비입니다.
• Dynamic / Air Shower Pass Box (동적 방식): 하부 송풍기와 노즐로 청정 공기를 분사해 물품 표면 이물을 강제 제거하는 제어형 장비입니다.
• 스탠드형 하우징의 구조적 특징: 하부의 송풍 구동부와 상부의 자재 반입 공간이 독립적으로 분리된 일체형 구조입니다.
• 실무적인 중고 검토 포인트: 외관보다 컨트롤러 신호 연동, 블로워 진동·소음, 도어 잠금 밀폐력, 내부 마감 오염을 점검해야 합니다.
• 주의 사항: 필터 등급, 토출 풍속, 클린룸 클래스 사양은 육안 확인이 불가능하므로 명판과 성적서로 교차 확인해야 합니다.
