부제 : 중고 열풍건조기·IR건조기·UV건조기 운용 순서



이번에 포스팅 하는 장비는 메쉬 벨트 위로 제품이 지나가며 상부에서 자외선을 조사하는 #터널형건조기 입니다. 작업흐름은 보통프리히트(열풍-IR) → UV경화→ 출구 안정화로 이어지고 각 구간의 설정이 전체 품질을 좌우합니다 .같은 #유브이건조기 라도 벨트 속도와 조사량, 온도, 기류의 균형이 달라지만 결과가 크게 달라지므로, "무엇을 먼저 세팅하고 무엇을 나중에 만지는가"가 중요합니다. 사진에서 읽을 수 있는 단서를 바탕으로 #하이브리드건조기 라인의 운용 순서를 차분히 정리했습니다. 중고장비 에서도 자주 보이는 현상도 자연스럽게 예시로 덧붙였습니다.

conveyor UV dryer top fans, cooling.exhaust array

프리히트의 역할 : 점도 낮추기와 잔류 용제관리

프리히트 구간의 목적은 두가지 입니다. 코팅의 점도를 낮춰 레벨링을 돕고, 잔류 용제·수분을 과도한 기포나 핀홀 없이 배출한느 일입니다. 출구부에 경고 표식이 잇는 구조라면, 입·출구 온도 차가 크지 않게 완만한 프로파일을 구성하는 편이 안정적입니다.

시작 온도는 공전 전 습도·원지 온도와 함께 보시고, 라인 가동 초반 2~3런은 "예열 런" 으로 잡아 온도 안정 시간을 확보하시는 게 좋습니다. 프리히트 단계에서 과도한 기류는 표면 건조막만 먼저 만들어 내부 배출을 방해할 수 있으니, 풍량은 최소한으로 시작해 단계적으로 올리시는 순서를 권합니다.

UV터널오븐 상부 축류팬과 배기포트 구성

열풍과 IR의 선택 : 대류 vs 복사

열풍건조기는 대류로 두께가 잇는 피막을 천천히 덥히는데 유리합니다. IR건조기는 표면부에 복사 에너지를 빠르게 전달하므로 얇은 코팅이나 초기 레벨링 가속에 적합합니다. 중고 라인의 겨우 IR 히터의 응답성이 여전히 장점이지만, 표면 과열을 피하려면 센서 위치와 시간 스텝을 작게 잡는 편이 좋습니다.

열풍과 IR을 함께 쓸때는 "IR 짧게 + 열풍 길게" 혹은 반대로 "열풍 짧게 + IR보정"처럼 두 구간의 합을 일정하게 유지해 비교하시면 판단이 쉬워집니다. 또한 IR 반사 판과 히터 전면 유리의 오염은 체감 출력저하로 이어지므로, 가벼운 청소만으로도 설정값 대비 효과가 살아나는 경우가 많습니다.

입구부 동선 인피드정렬포인트

UV경화구간 : 조사량과 속도의 기본순서

UV 경화는 목표조사량(mj/㎠)과 노광 시간의 곱으로 접근하되, 실제로는 반사판 상태와 조사거리 변화가 변수를 만듭니다. 먼저 벨트 속도를 기준값으로 고정하고, 램프 출력을 단계적으로 올리며 표면 경화를 확인하는 순서가 실수 확률을 낮춥니다. 오래된 반사판은 표면 산화나 얼룩이 조사 균일도를 흔들 수 있어, 청소 후 재확인이 필수입니다.

라디오미터가 없다면 감광 스티커를 좌중우 세 지점에 붙여 상대 비교만으로도 결과가 달라지므로, 한 번에 하나의 변수만 바꾸고 변경 전후 샘플을 나랑히 보관해 추적성을 남겨주시는 게 좋습니다,

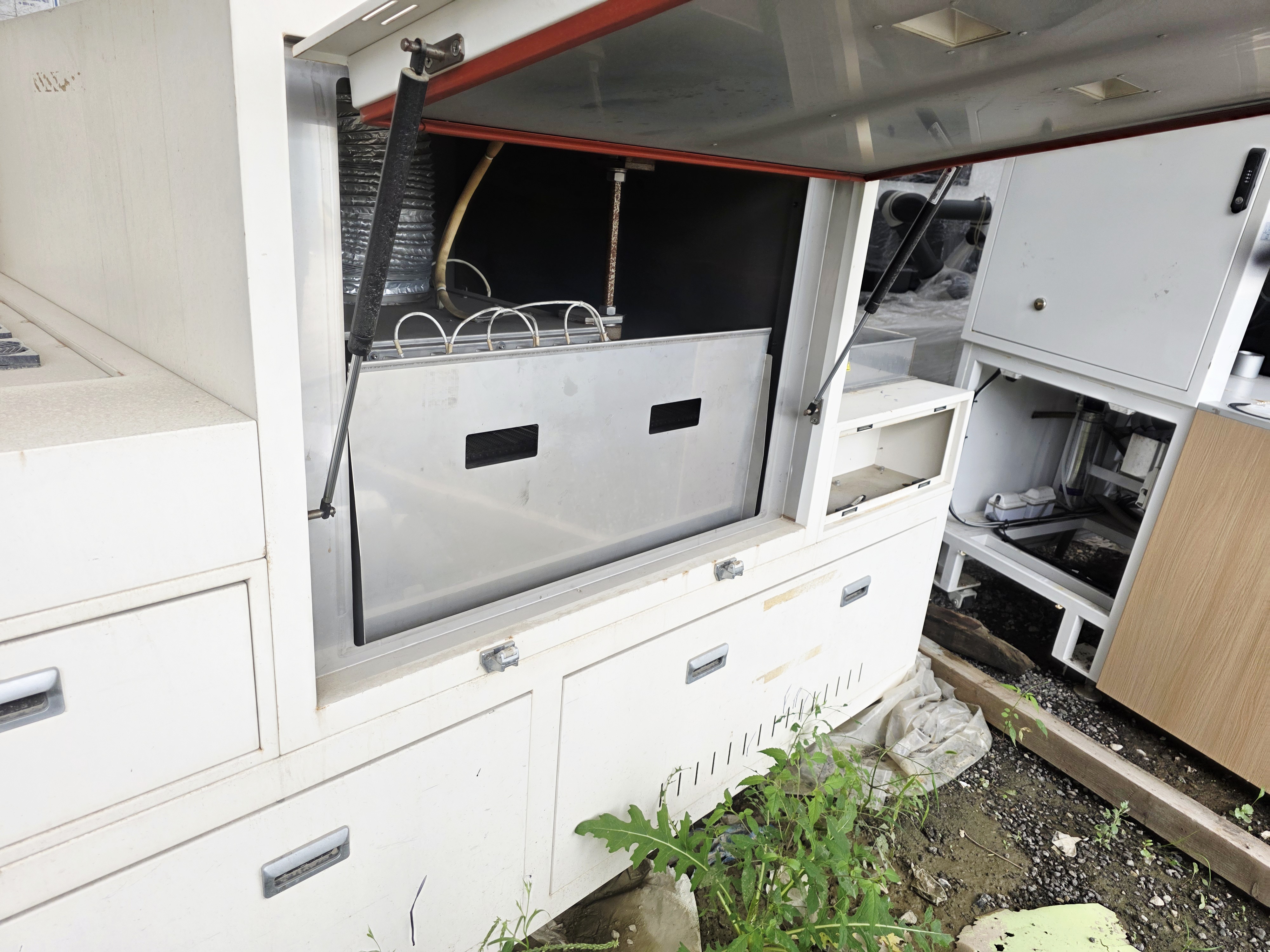

램프헤드 근접 슬릿디테일

분할 노광의 장점 : 누적량은 같아도 결과는 다르다

램프를 한 구간에 몰아놓는 방식과 두 구간으로 나눠 조사하는 방식은 결과가 다릅니다. 분할 노광은 표면과 내부의 경화 균형을 잡기에 유리하고, 열 스트레스를 낮추는 데 도움이 됩니다. 사진처럼 점검 도어 접근성이 좋은 터널이라면, 램프 간 간격과 커버 각도를 소폭 조정해 균일도를 개선할 여지가 있습니다. 한 구간을 "도달량 확보", 다음 구간을 "마무리 표면 경화"로 역할 분담하면 불량 원인 파악이 간단해집니다. 분할 노광을 적용했을 때는 벨트 속도도 두 번에 나눠 조정할 수 있으니, 속도 변화와 조사량 변화를 섞지 않도록 로그를 엄격하게 분리해 기록해 두시는 것이 좋습니다.

하이브리드 구역(열풍/IR) 경로 추정지점

메쉬벨트의 개공율º장력º트래킹

벨트는 단순 이송 장치가 아닙니다. 개공율은 광, 열 투과와 하부 오염 축적의 균형을 좌우하고, 장력과 트래킹은 조사거리와 흔들림을 바꿉니다. 출구부에서 미세한 처짐이 보인다면 장력 재조정부터 점검하는 편이 좋으며, 이는 메쉬벨트 건조기(conveyor UV dryer) 전반에 공통으로 적용되는 기본입니다. 벨트 에지의 마모나 이음부 단차는 제품 흔들림을 키우는 직접 요인이므로 에지 상태를 사진으로 누적 기록해 경향을 보시는 걸 권합니다. 세척 직후에는 개공율이 복원되면서 열광 투과가 달라지므로, 세척 후 첫 런에서 표면 상태가 "갑자기 광경화"로 보이지 않는지 짧은 샘플로 확인해 주시면 안전합니다.

UV drying machine

기류 밸런스 : 램프 냉각과 표면 경계층

상부 축류팬과 배기 덕트의 위치는 램프 온도를 안정시키는 동시에 표면 경계층에 영향을 줍니다. 기류가 지나치면 산소 저해가 커질 수 있어, 스모크 테스트로 흐름을 보면서 풍량을 소폭씩 조정하는 방식이 안전합니다. 팬 RPM이나 덕트 차압은 절댓값이 아니어도 좋으니, 변경 전후의 상대값만 남겨도 추적이 수월합니다.

배기 포트 위치가 램프 조사 방향과 정면으로 마주 보면 표면 경화에 방해가 될 때가 있어, 포트 각도나 개방률을 미세하게 바꾸는 것만으로도 끈적임이 줄어드는 사례가 종종 있습니다. 팬 베어링 소음이나 진동은 풍량 저하의 신호일 수 있으니, 청각적 징후도 점검 리스트에 포함해 두시면 좋습니다.

https://blog.naver.com/internetoh/223998841059 메쉬벨트, 하이브리드 UV건조기의 부품에 따른 균일도에 대한 설명참조

mesh belt dryer used

출구 안정화 : 냉각과 응력 완화

경화 직후의 재료는 내부 응력이 높습니다. 출구부에서 온도를 급격히 낮추기보다, 완만한 기울기로 안정화 시간을 주면 뒤틀림과 미세 크랙을 줄일 수 있습니다. 사진처럼 출구부 경고 표식이 있는 구조에서는 표면 온도 스폿 체크를 해두면 변화 감지가 쉽습니다.

출구부 바로 다음 공정(적재·권취·절단) 이 빠르게 이어지면 잔열 상태에서 형상이 고정되므로, 최소한의 대기 시간이나 약한 송풍 구간을 넣어 응력을 식혀 주시면 불량률이 줄어듭니다. 냉각 직후와 24시간 경과 후의 상태를 함께 비교해, "즉시합격"과 "지연불량"을 구분하시는 것도 유효합니다. 88.33.88.88※☎

중고 uv건조기

최소 로그로 재현성 확보 : 속도 → 조사 → 온도 → 기류

운용 순서는 단순할수록 좋습니다. 속도를 저하고, 조사량을 맞춘 뒤, 온도를 10℃ 단위로 조정하고, 마지막에 기류를 미세 보정합니다. 각 단계마다 세지점의 결과만 기록해도 중고 UV터널오븐에서 흔한 편차를 빠르게 줄일 수 있습니다 로그에는 "변경이유"와 "관찰소감"을 한 줄씩 함께 남겨 두시면 나중에 원인 회귀가 쉬워집니다. 같은 설정이라도 계절·실내 습도·원지 온도에 따라 결과가 달라질 수 있으므로, 환경 변수(날짜·시간·대략적 실내 온습도)도 간략히 덧붙여 주시면 데이터의 해석력이 높아집니다.

---

결론

하이브라드 라인을 안정적으로 운용하려면 순서가 먼저입니다. 프리히트로 레벨링과 잔류 성분을 정리하고, UV 구간에서 목표 조사량을 채운 뒤, 출구에서 응력을 완만하게 낮춥니다. 이 과정에서 메쉬벨트의 상태와 상부 기류, 반사판 청결은 작은 수정을 크게 만드는 지점이 됩니다. 오늘 정리한 순서를 바탕으로, 사진에서 보이는 단서들을 작업 로그와 연결해 보시면 품질의 재현성이 확실히 좋아질 것입니다.
