300T Compression Testing : AC-3000SIII 의 [아날로그 디지털표시]

300T Compression Testing : AC-3000 SIII의 [아날로그 디지털표시]
부제 : 정렬과 평행도, 유압안정으로 결과 높이고 Peak Load와 Data Logging으로 기록 완성하기

사진 찍어둔 #압축시험기 를 가지고 주제를 작성하려 합니다 300톤급으로 고하중 실험에서 "보는법"과 "기록하는 법" 이 성능만큼 중요하다는 걸 보여주는데 포스트 할 기계는 #Compressrion_testing_machine 입니다 이 글은 아날로그+디지털 표시를 어떻게 함께 쓰면 좋은지, 그리고 정렬과 평행도 유압안전성이 결과 재현성에 왜 결정적인지 연구현장 실사용 관점에서 정리하였습니다

지침식하중계 디지털 표시부 병행 전면제어패널

왜 아날로그와 디지털을 함께 볼까?

• Analog gauge(지침계): 바늘 움직임으로 하중 변화의 속도와 파괴 직전의 미세한 흔들림을 직관적으로 확인하는데 순간순간의 반응이 빠르다.
• Digital display: 정량 수치(하중,변위,시간)를 로그로 남긴다. 추후 분석과 비교 보고서 작성에 아주중요하다.
• 병행 운용 포인트 : 파괴 가능성이 있는 구간(상승 속도를 줄인 구간)에서는 아날로그를 주시하고, 전체 시험은 디지털로 샘플링비율과 저장간격을 적절히 설정할 것

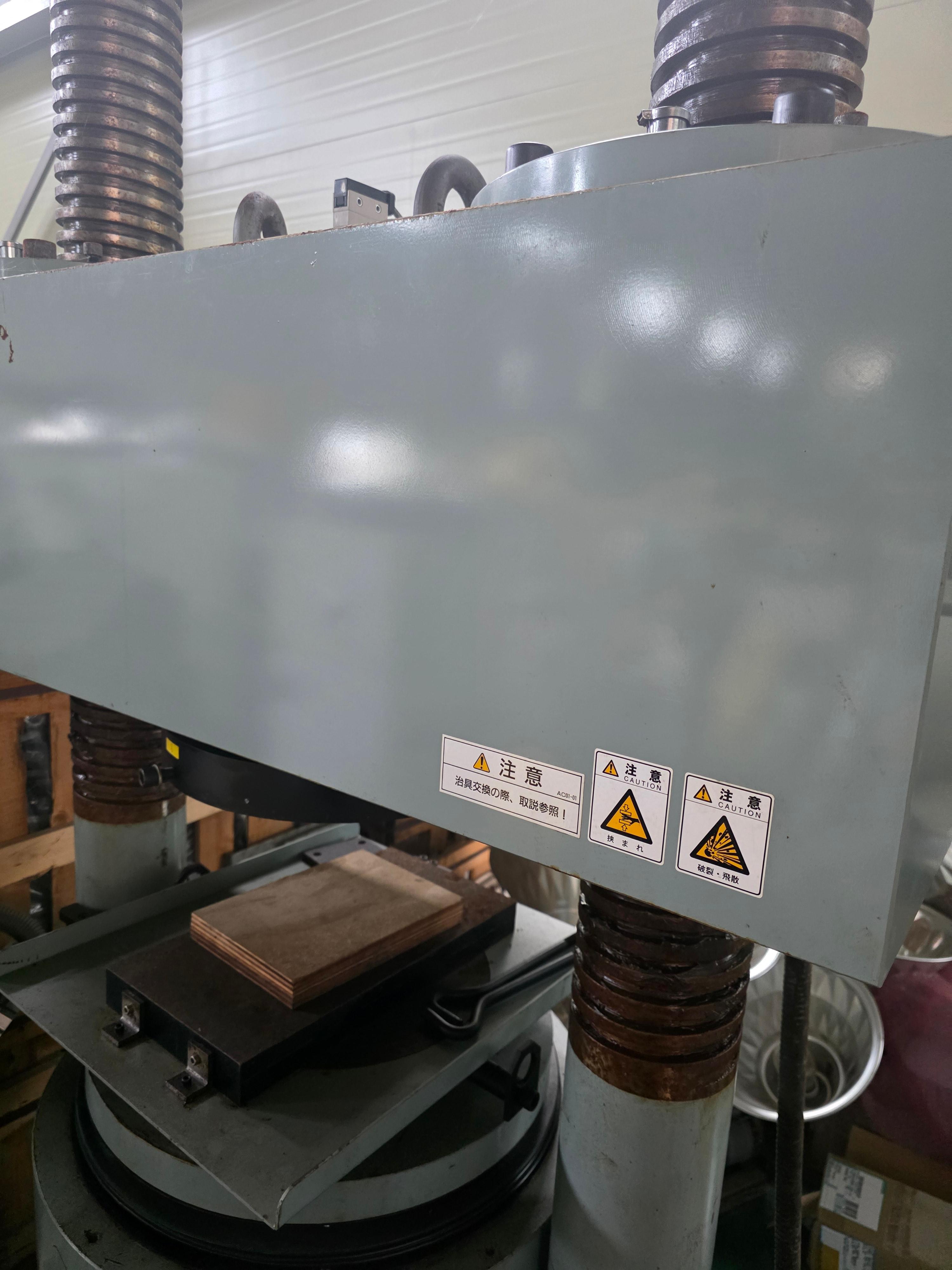

상부크로스헤드와 압반



현장 정렬 노하우와 예하중 적용

시편 표면의 버를 제거하고 깨끗이 닦는 작업이 필수다. AC-3000SIII는 최소 60kN부터 시작하므로 예하중 대신 초기 접촉 확인에 중점을 둔다. 시편과 압반이 완전히 밀착되었는지 육안으로 확인하고, 미세한 틈이 있으면 스페이서로 조정한다.

컬럼안내 구조 및 안전경고 라벨 표시

정렬과 평행도: 데이터 신뢰성의 출발점

압축 시험에서 가장 기본이 되는게 바로 시편을 제대로 놓는 것이다. 시편의 중심축과 하중이 가해지는 중심축이 정확히 일치해야 한다. 만약 조금이라도 어긋나면 편심 하중이 발생해 시편의 한쪽 면이 먼저 집중적으로 눌리게 됩니다. 이렇게 되면 실제 재료 강도보다 훨씬 낮은 값이 측정되는데, 잘못된 것이다. 평행도 또한 못지않게 중요하다

* 현장팁 *

1. 다이얼 게이지로 테이블 수평 확인후 압반과의 간극 균일성 점검

2. 시편 모서리 버 제거, 표면 청결 유지

3. 예하중으로 초기 유격 제거 후 본가압 시작

외부 유압 장치 및 전원제어 캐비닛

유압장치 안정성 확보

300톤급 압축시험기에서 중요한 건 유압이 안정적으로 작동하는 것이다. 유압라인에서 기름이 새 거나 진동발생 시 하중이 변하기 때문에 시험 전에는 반드시 호스와 비팅상태를 점검하고 오일온도를 확인한다 AUTO ZERO기능으로 아날로그와 디지털 표시를 모두 영점에 맞추는 것도 기본이다.

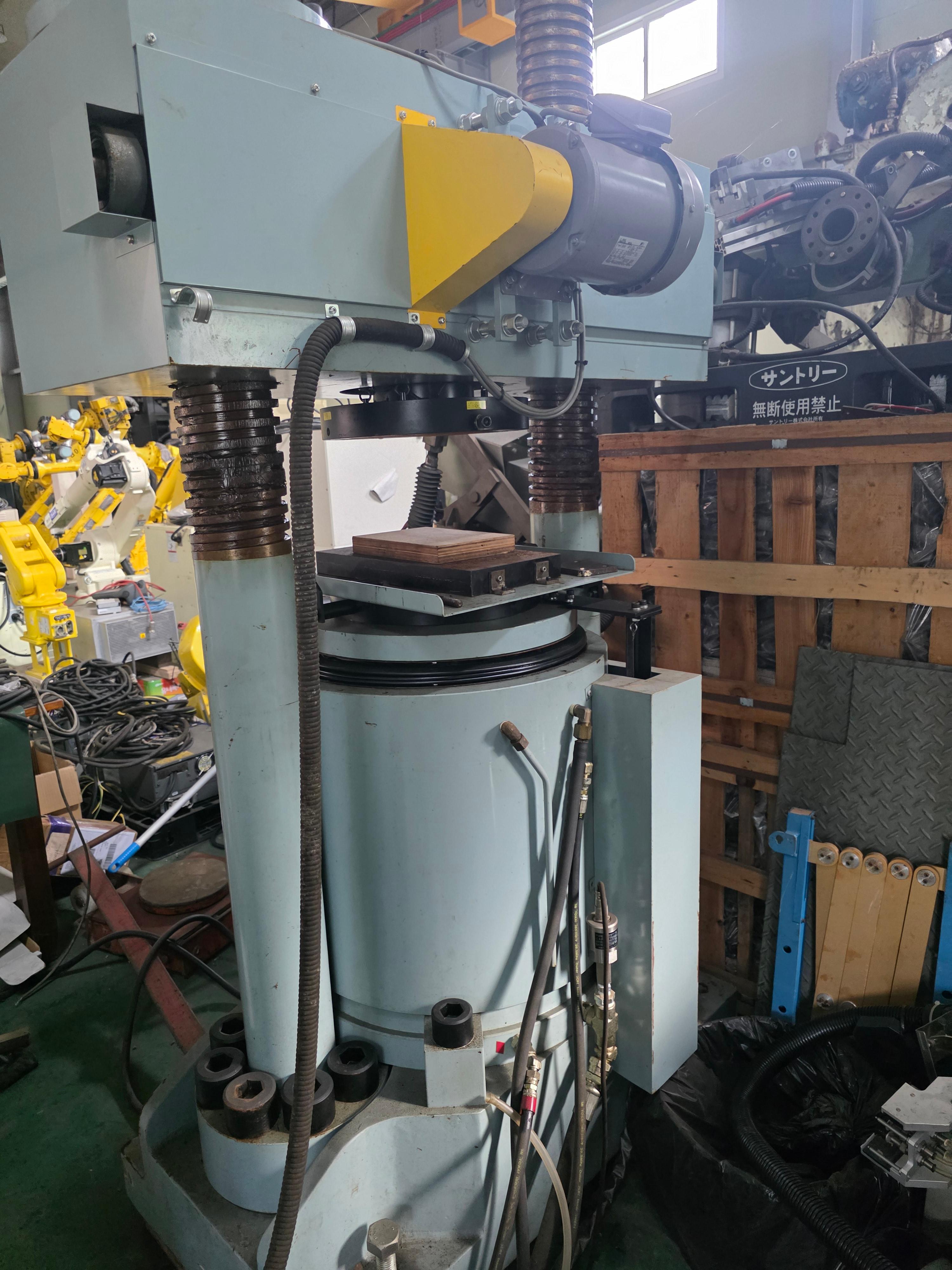

하부 컬럼부분 압축시험기

하중 상승률과 재료별 특성

재료마다 하중을 올리는 속도가 다르다는 점을 알아야 한다. 콘크리트나 금속 같은 경우 각각의 표준 규격에 맞춰 상승률을 설정해야 정확한 데이터를 얻을 수 있다. 너무 빨리 올리면 동적 효과 때문에 실제보다 높은 값이 나오고, 너무 천천히 하면 크리프 현상이 개입할 수 있다. 개인적으로는 파괴 예상 지점 근처에서는 상승률을 좀 더 천천히 조정하는 편이다.

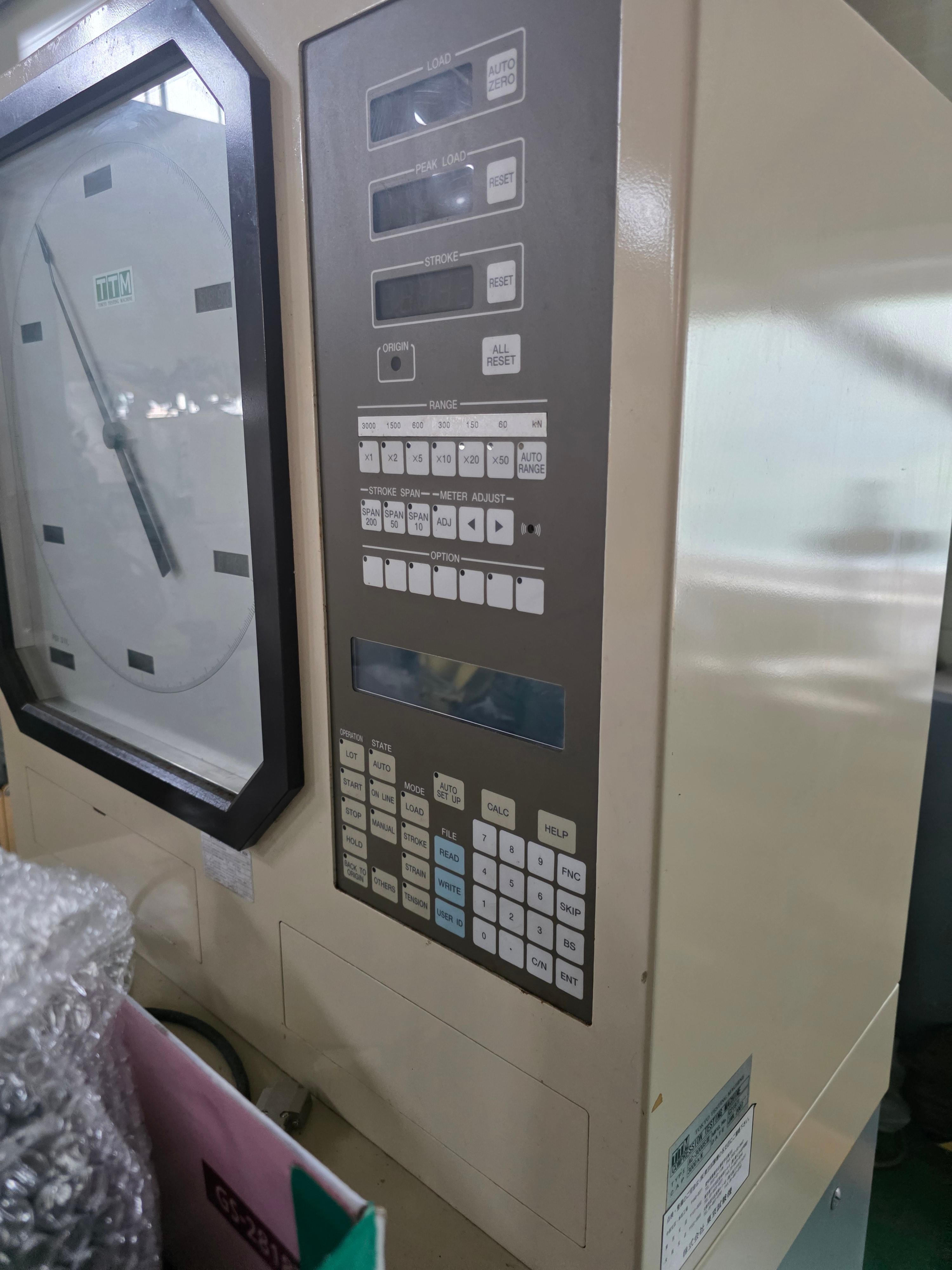

RANGE·AUTO ZERO·PEAK 기능이 포함된 디지털 컨트롤 패널 세부

최대 하중 순간 포착하기

파괴가 일어나는 순간을 정확히 잡아내는 게 관건이다. 아날로그 게이지를 보면 바늘이 살짝 떨리다가 갑자기 둑 떨어지는데, 이때 상승률을 줄여서 집중 관찰해야 한다. 디지털 시스템에서 peak hold 기능을 미리 켜놓고, 샘플링 주파수를 평상시에 5-10Hz 에서 파괴 구간에서는 50-100Hz로 올린다. 특히 콘크리트나 세라믹 같은 취성 재료는 하중 변화율 기준의 트리거 조건을 설정해 두면 순간적인 피크를 놓치지 않는다.

데이터 기록과 체계적 관리

시험 데이터는 나중에 다시 분석하거나 공유할 가능성을 고려해 체계적으로 기록해야 한다. 시간, 하중, 변위는 물론이고 환경 온도, 시험자, 시편 ID까지 함께 남겨두는 게 좋다. 파일 포맷은 SCV나 JSON 같은 범용적인 걸로 저장하고, 파일명도 "날짜_재료_배치_조건" 규칙을 정해서 관리한다. 하중-변위 곡선에 탄성구간 기울기, 최대 하중, 파괴 후 잔존 강성을 표시하면 보고서 품질이 한 층높아진다.
https://blog.naver.com/internetoh/224010681682 압축시험기 명판표 정리 내용의 내용을 꺼냇습니다 상세 확인

대구경 컬럼과 나사 안내 구조, 편심 하중 억제를 위한 프레임 설계

안전과 품질관리 체크포인트

시험 전 안전 점검은 선택이 아니라 필수다. 파편이 튈 수 있는 재료라면 방호커버를 설치하고, 정렬과 평행도를 다이얼 게이지로 재확인한다. 유압 라인 누유, 전기 접지, 비상정지 버튼 테스트와 함께 RANGE와 AUTO ZERO 설정을 시작 진적에 점검한다. 시험 후에는 데이터를 바로 클라우드 나 외장 저장장치에 백업하는 것까지가 한 세트다.

---

한 줄 정리



하날로그로 "순간"을 읽고, 디지털로 "증거"를 남기자. 여기에 정렬과 평행도 유압안정성을 더하면, AC-3000S III 같은 300T compression testing machine에서 얻는 데이터는 실험실을 넘어 설계와 검증단계까지 신뢰받을 수 있다.

---
