목적과 범위

이번 글에서는 여과부(필터요소)의 재질 종류와 선택기준을 정리해 설치·운영 단계에서 혼선을 줄이려는 목적으로 작성했습니다. 대상은 주름형태의 필터(pleated filter)가 장착된 에어 펄스형 집진기 5HP air pulse collector이며, 조건- 판단-기록- 순서로 설명하려 합니다.

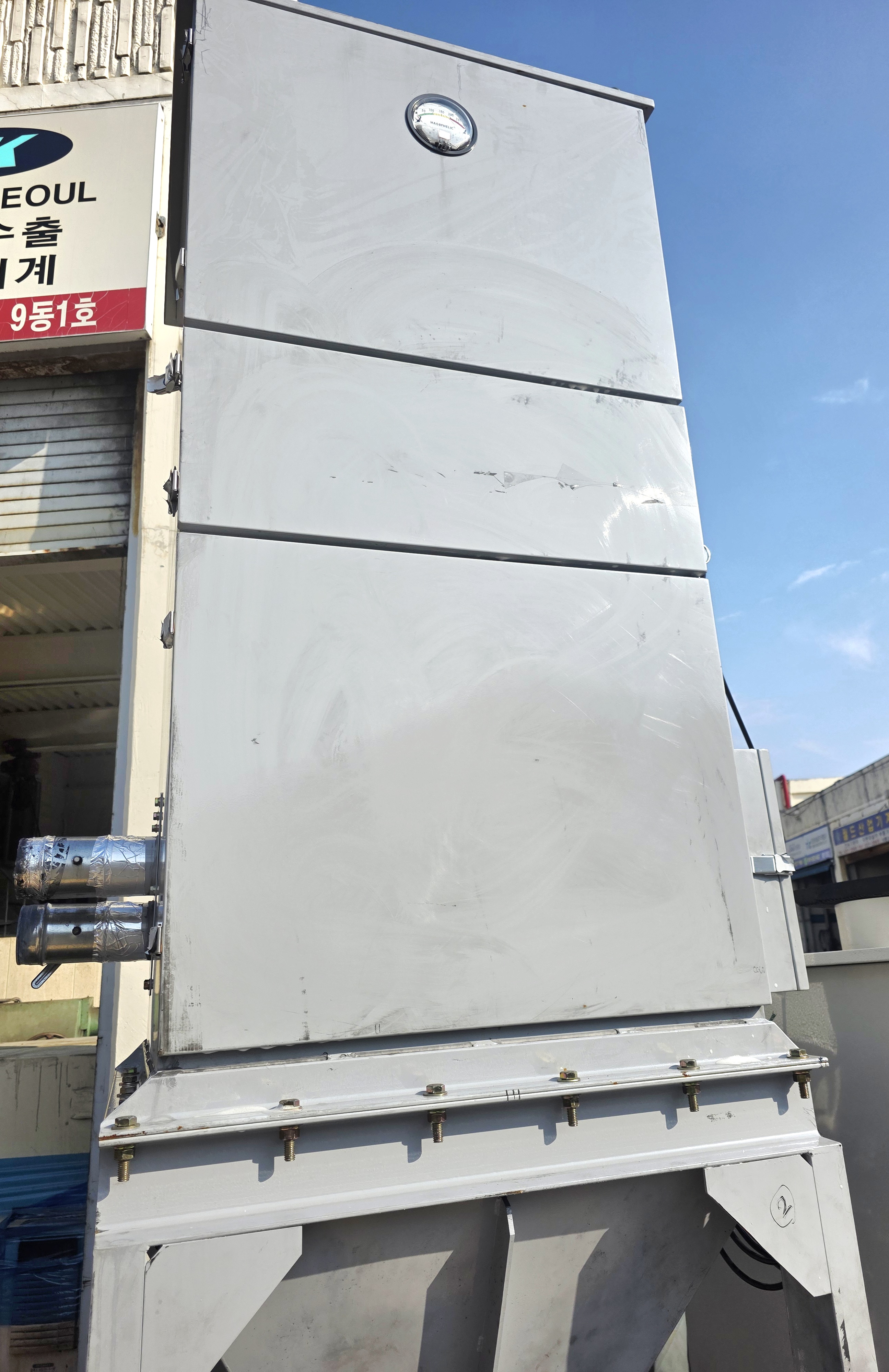

주름형 여과 요소가 장착된 5HP 에어 펄스형 집진기



필터미디어 분류(셀룰로오스·스펀본드·나노섬유·ePTFE)

현장에서 자주 사용하는 미디어는 크게 네 가지 입니다. ①셀룰로오스(80/20 같은 혼합 포함), ②스펀본드 폴리에스터, ③나노섬유 코팅, ④ePTFE 멤브레인입니다. 셀룰로오스는 초기 통기성이 좋고, 스펀본드는 기계적으로 튼튼하며,나노섬유나 ePTFE는 표면 로딩과 분사 반응성에서 차이가 납니다.

에어펄스집진장치

환경 변수로 시작(분진·습기/오일 ·온도 ·정전기 ·화학)

선택은 결국 공정 환경에서 결정됩니다.분진 입경이나 형상, 수분/유분 함량, 온도 범위, 정전기 민감도, 화학물질 노출 여부를 먼저 기록해 둡니다. 예를 들어 습기가 높으면 표면 로딩이 잘 되는 나노섬유나 ePTFE 1순위로 검토하고, 정전기가 문제 되는 공정이면 표면 저항 사양을 확인해서 방전이 잘 되도록 합니다.

흡입 덕트와 본체 연결부 플랜지 기밀 상태 점검 포인트 클로즈업

A/C(air-to-cloth) 비 계산과 권장 해석

A/C는 처리 풍량(CMM/CFM)을 총 여과면적으로 나눈 값입니다. 이 값이 낮을수록 여유롭게 운전할 수 있습니다. 5HP급 소형기에서 A/C가 높게 나오면 차압 상승이 빠르고 분사빈도도 과해집니다. 요소 개수나 주름 면적을 늘려서 분모를 키우거나, 라인 조건을 조정해 A/C로 낮추는 방향으로 접근합니다.

이중 흡입 포트 + 호퍼 배출부

펄스제트 적합성(분사 압력·간격·시퀀스)

주름형 요소는 펄스 분사로 표면 분진을 탈락시킵니다. 표면 코팅(나노섬유/ePTFE)이 있으면 분사 압력이나 간격을 낮춰도 효과가 유지되는 경향이 있습니다. 조정할 때는 한 번에 변수 하나만 바꾸고, 변경 전후로 차압을 나란히 기록해 둡니다.
관련 읽기: 60루베 장비의 펄스 제트·역류 전환 지점 상세 설명

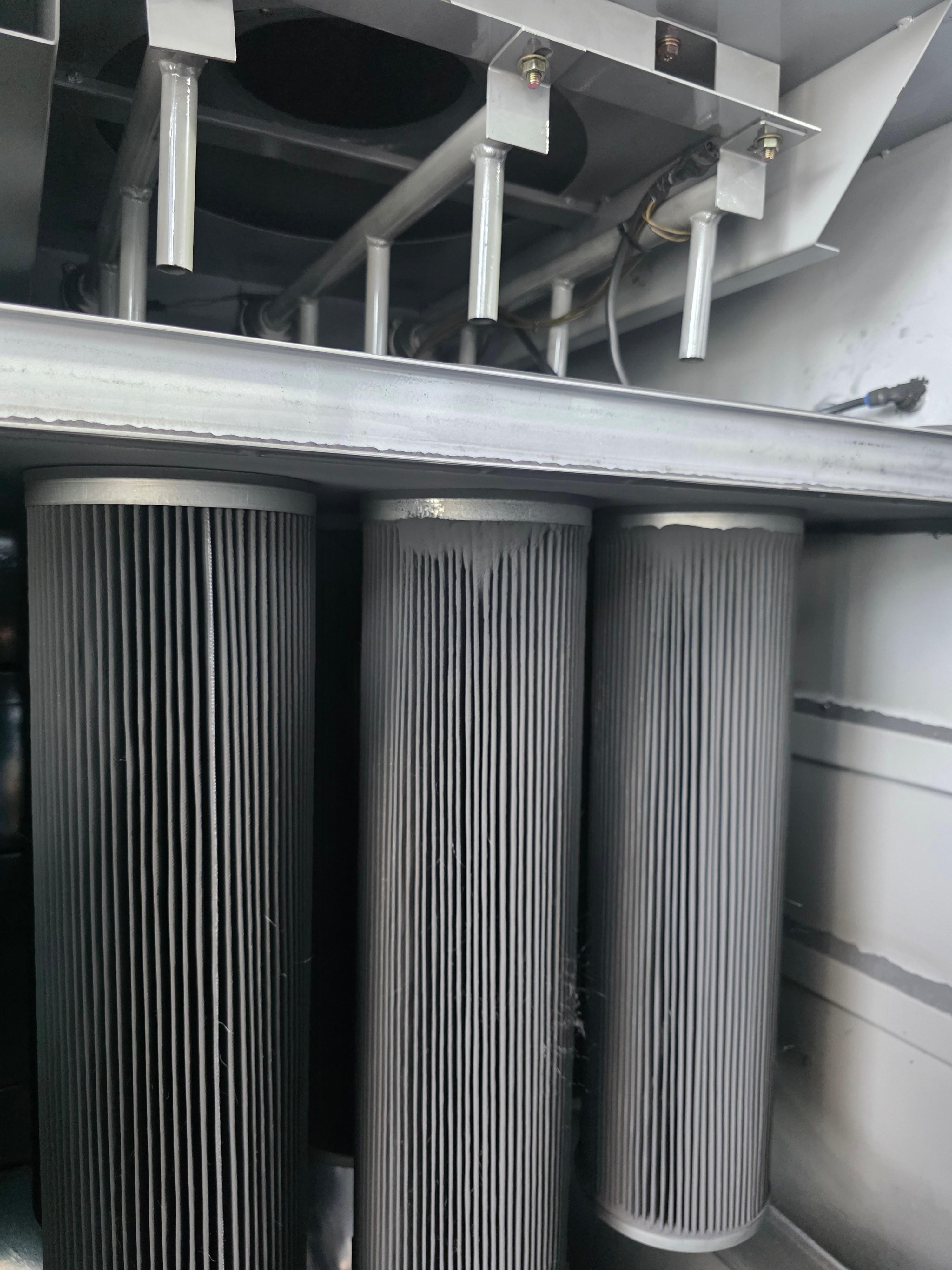

필터 미디어 샘플

배치방향 선택(수직 vs수평)

수직 배치는 재비산을 억제하는데 유리하고, 수평 배치는 교체할 때 접근성이 좋습니다. 공간, 교체주기, 작업 동선을 기준으로 선택하되, 어느 방향이든 분사 라인 균일성과 기밀(플랜지·가스켓) 확보가 우선입니다. 배치에 따른 효과는 차압 수치로 확인하시면 됩니다.

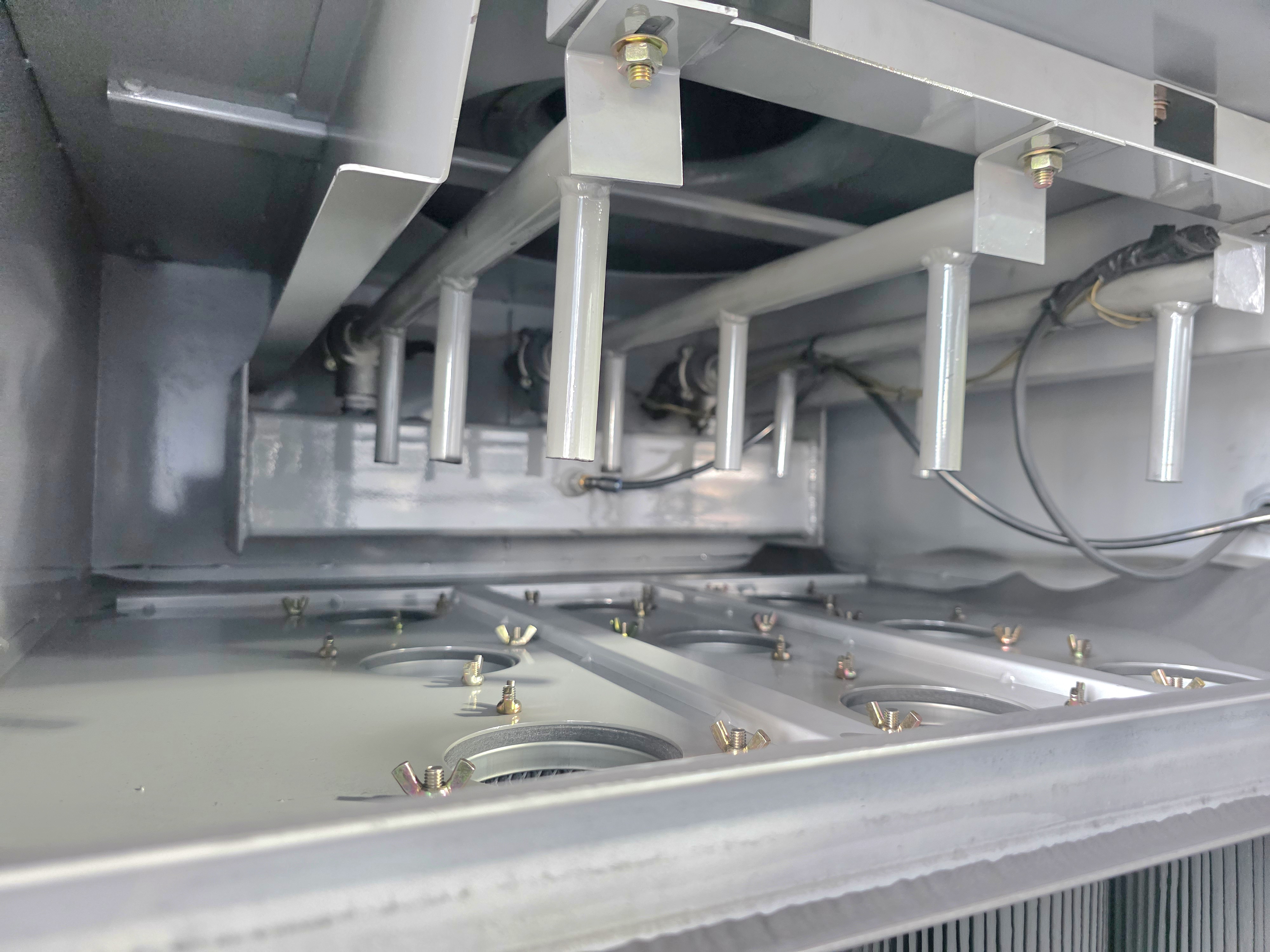

펄스 제트 헤더/노즐 배열

세척 가능 여부 판단(물세척 지양, 건식 점검)

일부 스펀본드를 제외하면 물 세척은 권장하지 않습니다. 섬유 구조가 변해서 초기 효율이나 분사 반응이 떨어질 수 있기 때문입니다. 건식에어 블로우를 사용하되 과압은 피하고, 세척 전후로 무게와 차압 기준선을 비교해서 성능 저하여부를 확인합니다.

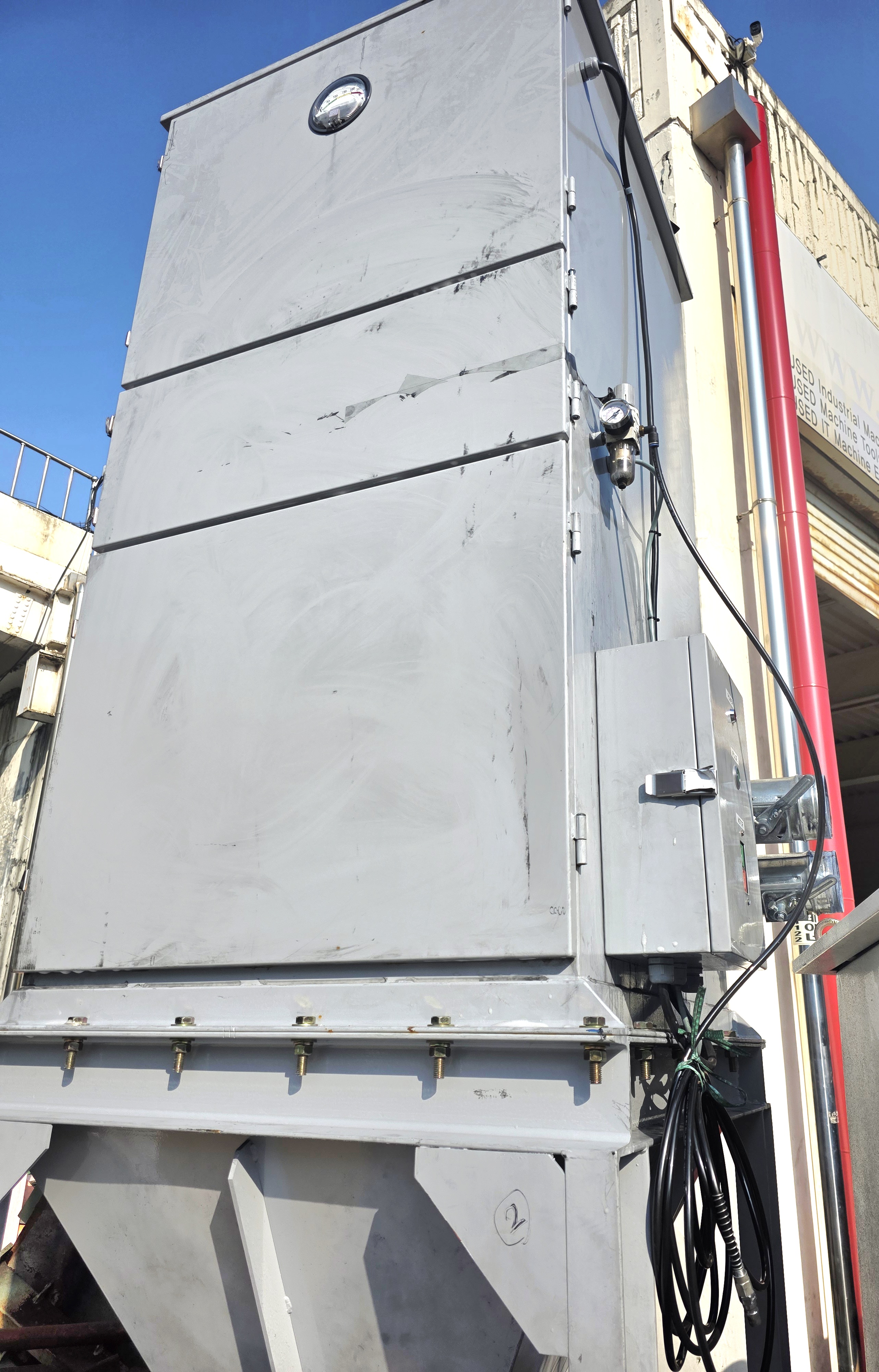

본체 전경 + 제어 패널/호퍼/밸브

데이터시트와 규격참조(분류 · 한계조건확인)

제조사 데이터시트에서 온도 한계, 내화학성, 표면 저항, 초기 차압을 먼저 확인합니다. 공정 특성상 필요하면 표준 분류(ex: 미세먼지 분류 체계, 후단필터 사양 등)를 참고합니다. 표기 방법이 제각각일 수 있으니 같은 항목끼리 비교하는 것이 원칙입니다.

차압 게이지가 보이는 전경

로그 기반의 의사결정(기준선 ·경보선 ·교체선)

안정 운전 후에 차압 기준선을 설정하고, 기준선 대비 증가율로 경보선을, 장기 추세로 교체선을 정합니다. 로그에는 운전 부하, 온·습도, 분사압력 ·간격, 시퀀스 번호를 함께 기록합니다. 이렇게 하면 미디어 선택이나 분사 파라미터가 적합한지를 수치로 평가할 수 있습니다.



---

결론 선택은 '재질'보다'조건-A/C-분사파라미터-로그의 균형에서 결정됩니다. 조건을 먼저 고정하고, A/C를 보수적으로 설정한 다음, 분사 압력·간격·시퀀스를 단계적으로 조정합니다. 모든 변경사항은 기록으로 남겨서 다음 선택의 근거로 사용합니다.
