(Industrial dust collector)5마력카트리지 집진기 60루베를 기준으로 이동식과 고정식의 차이

(Industrial dust collector)5마력카트리지 집진기 60루베를 기준으로 이동식과 고정식의 차이

#dustcollector : 작업장 규모와 공정 특성에 따라 집진기의 선택은 달라집니다. 고정식 #산업용집진기 는 많은 포인트를 한 번에 처리하는 데 강점이 있고, 이동식 집진기는 설치 부담이 적어 단일 혹은 소수의 공정에 유리합니다. 이 두 극단 사이에서 균형을 잡는 모델이 #5마력카트리지집진기 60루베 등급입니다. 여기서 60루베란 분당 60㎥ 처리 용량을 지칭하며, 공정 단위가 명확한 현장에서 비용 대비 안정적 제어가 가능한 범주입니다. 다음 문단부터는 첨부한 이미지와 중간에 넣은 함께 보며 이 장비가 중간 체급장비로서 현장적용이 수월한 이유를 살펴보려 합니다.

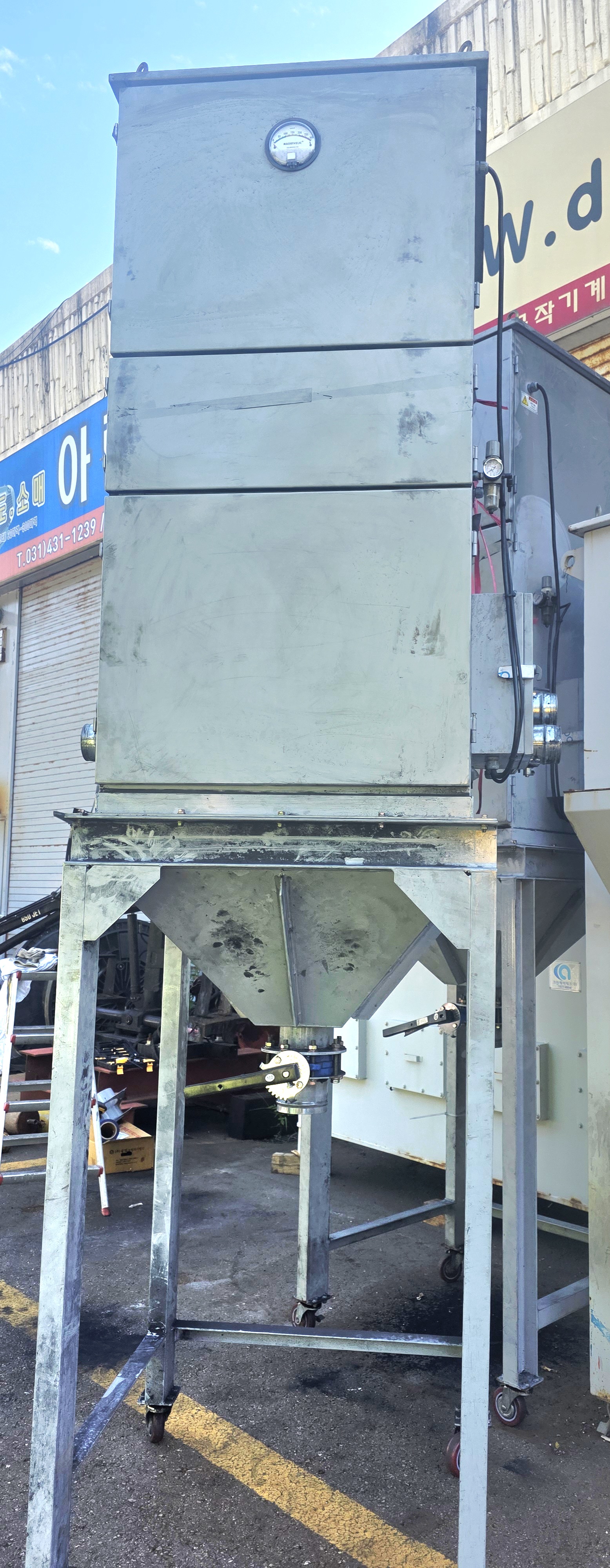

5마력카트리지집진기 60루베 전면

차압 모니터링의 활용

차압계로 여과 전후의 압력차를 상시 확인하면 세척 시점과 필터 교체 주기를 가늠할 수 있습니다. 이동식이라도 차압 기반으로 관리하면 성능 편차를 줄일 수 있습니다. 고정식 만큼 정교하진 않아도, 소형 단독 운전보다 관리가 체계적입니다.



동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

영상에서는 전원 작동후 팬기동 소음이 안정적인 구간으로 들어가는지 실질적으로는 차압계 바늘이 정상 범위에 흔들림 없이 유지되는지부터 확인이 필요합니다. 영상으로는 소리와 내용으로 살펴 대략적인 기계상태를 체크할 수 있는데 간단히 흡입구 유속과 방향을 확인해 기류가 고르게 형성되는지 온오프 단추 소음등을 확인할 수 있습니다.

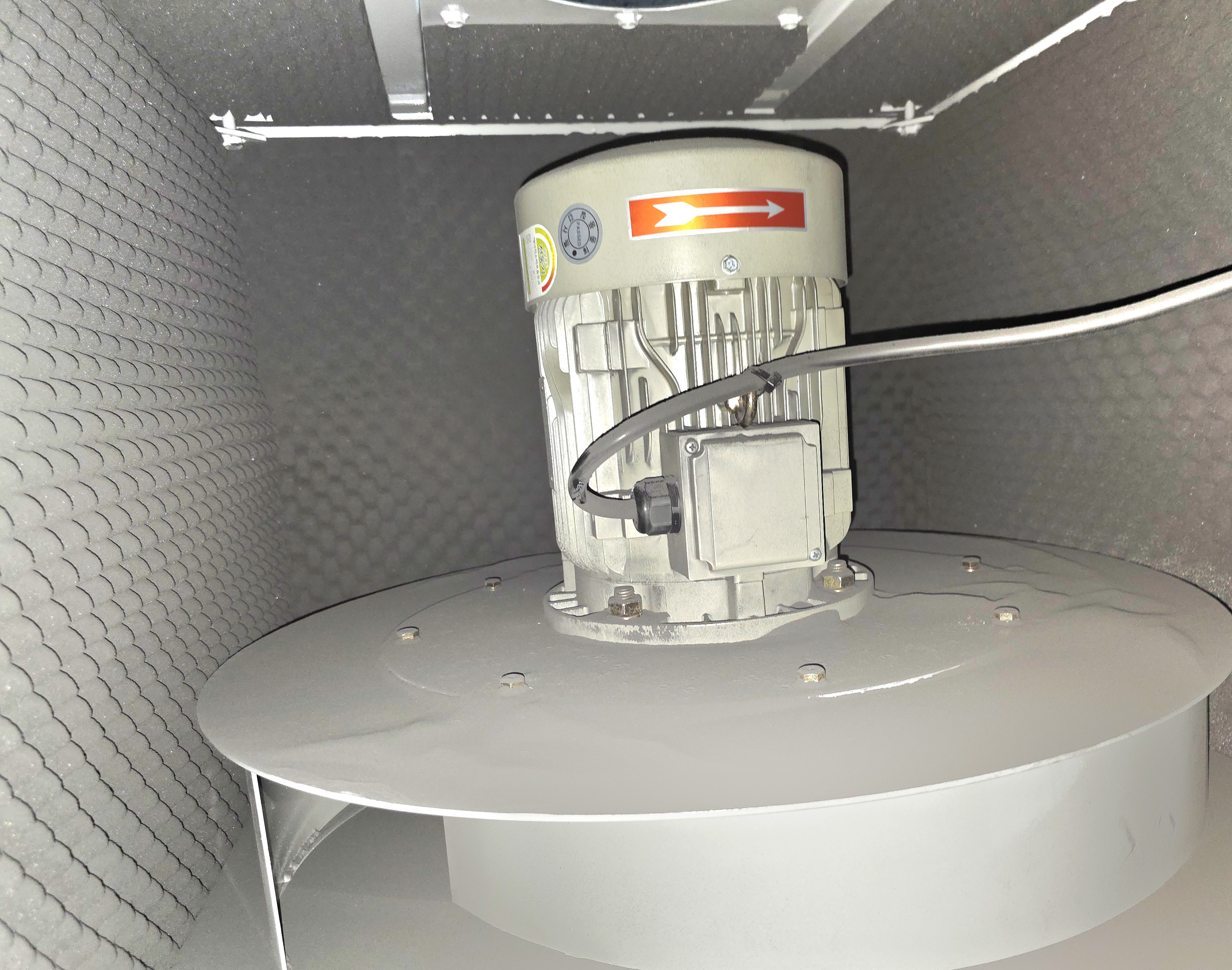

팬모터 구획과 방음처리

팬과 모터의 정압 여유

해당기계는 중고기계로서 5마력 등급은 중간 길이의 덕트 손실을 견디며 필요한 풍량을 유지한느데 적합합니다. 방음재나 방진이 적용된 모델이라면 실내 배치에서도 소음 피로가 줄어듭니다. 고정식 대형보다 전력, 소음 부담이 작고 이동식 소형보다 라인 확장에 유리합니다.

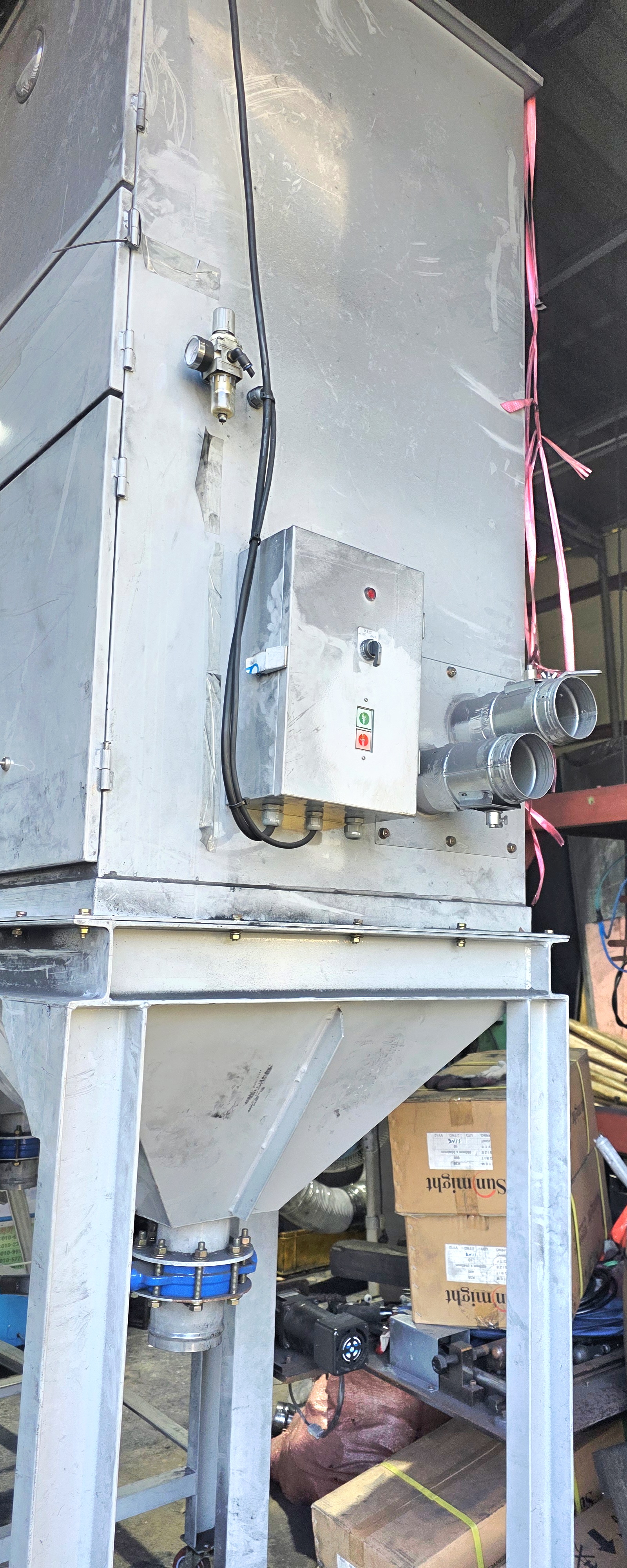

기계주요외관 호퍼,제어함,차압계 등

기준 용량과 선택관점

60루베는 분당 60㎥ 처리 수준을 뜻합니다. 이 급은 단일 대형 라인을 전부 커버하기보다는, 공정 묶음 몇곳을 안정적으로 흡입하는 용도에 맞습니다. 대형 대비 과투자를 피하고 소형대비 처리여유가 확보됩니다.

카트리지필터 장착상태근접

카트리지 필터의 면적 이점

주름형 카트리지는 동일 체적에서 여과 면적을 크게 확보해 미세 분진 대응력이 좋습니다. 분해와 교체가 간편한 쳔이라 운전 중단 시간을 줄이기 쉽습니다. 백필터 위주의 대형 대시 유지가 간결하고, 소형 대비 성능 안정성이 높습니다.

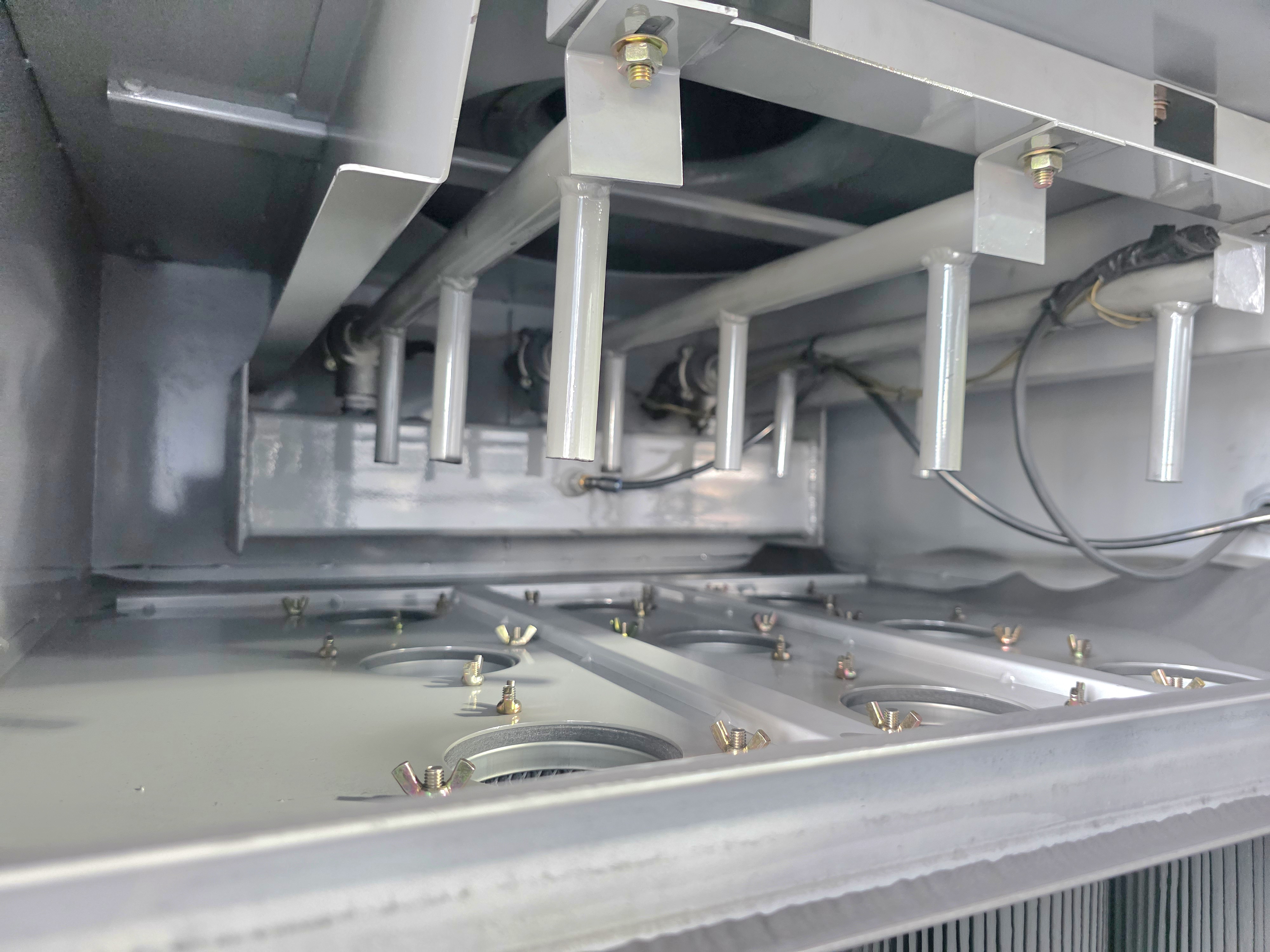

에어펄스 매니폴드와 분사 노즐

에어펄스 세척의 일관성

매니폴드에서 분사되는 압축공기는 필터 표면의 분진 케이크를 털어 냅니다. 분사 주기와 압력은 분진 성상에 맞춰 조절해 과세척이나 부족 세척을 피합니다. 대형의 섹션별 정교제어에는 못 미쳐도 소형의 단순 타이머보다 일관성이 좋습니다.

카트리지외관 하부 덕트

인입 포트와 배관구성

측면 포트를 이용해 포인트를 나누어 연결할 수 있습니다. 유량 편차가 생기면 댐퍼나 직경 조정으로 밸런스를 맞춥니다. 고정식의 대규모 다포트 만큼은 아니나, 이동식 단일 포트 대비 현장 대응력이 큽니다.

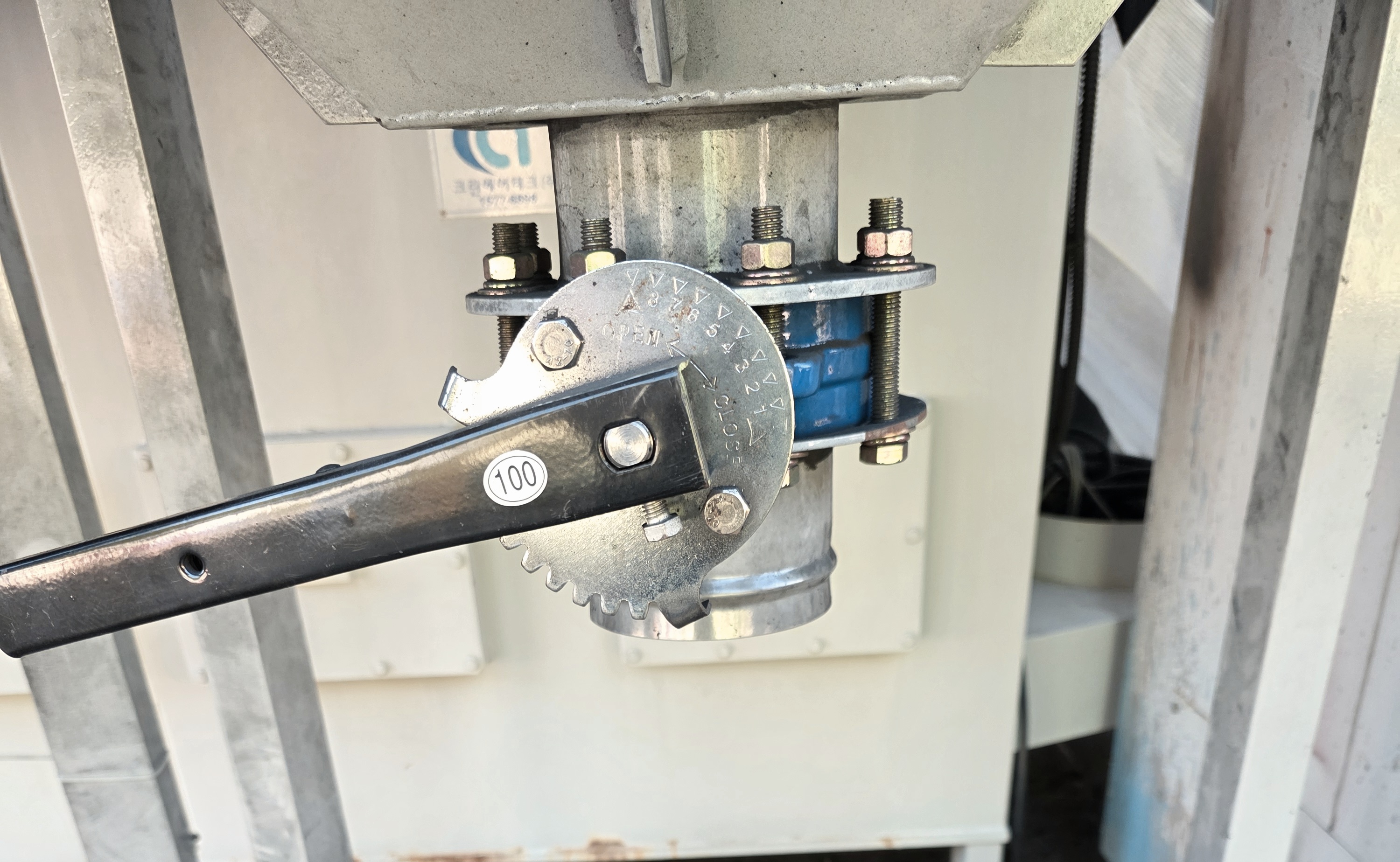

호퍼와 하부 배출 게이트 구조

호퍼와 배출방식

깔대기형 호퍼와 하부 게이트로 포집 분말을 정리합니다. 드럼이나 포대를 연결할 때는 개구를 최소화해 비산을 줄이는 것이 기본입니다. 대형의 자동배출 설비보다 단순해 취급이 쉽고, 소형보다 저장 여유가 있어 교대 주기가 깁니다.

배관 댐퍼 유량 밸런스 조정

프레임과 이동성의 균형

캐스터가 있으면 공정 변경 시 배치전환이 수월합니다. 이동 후에는 수평과 고정을 먼저 잡고, 덕트 응력을 줄이도록 체결부를 재점검합니다. 고정식보다 배치 유연성이 크고, 소형보다 이동후에도 성능 여유가 유지됩니다.

https://blog.naver.com/internetoh/224007165998 해당집진기와 관련하여 소형집진기와 산업용집진기의 비교내용을 참조하였습니다

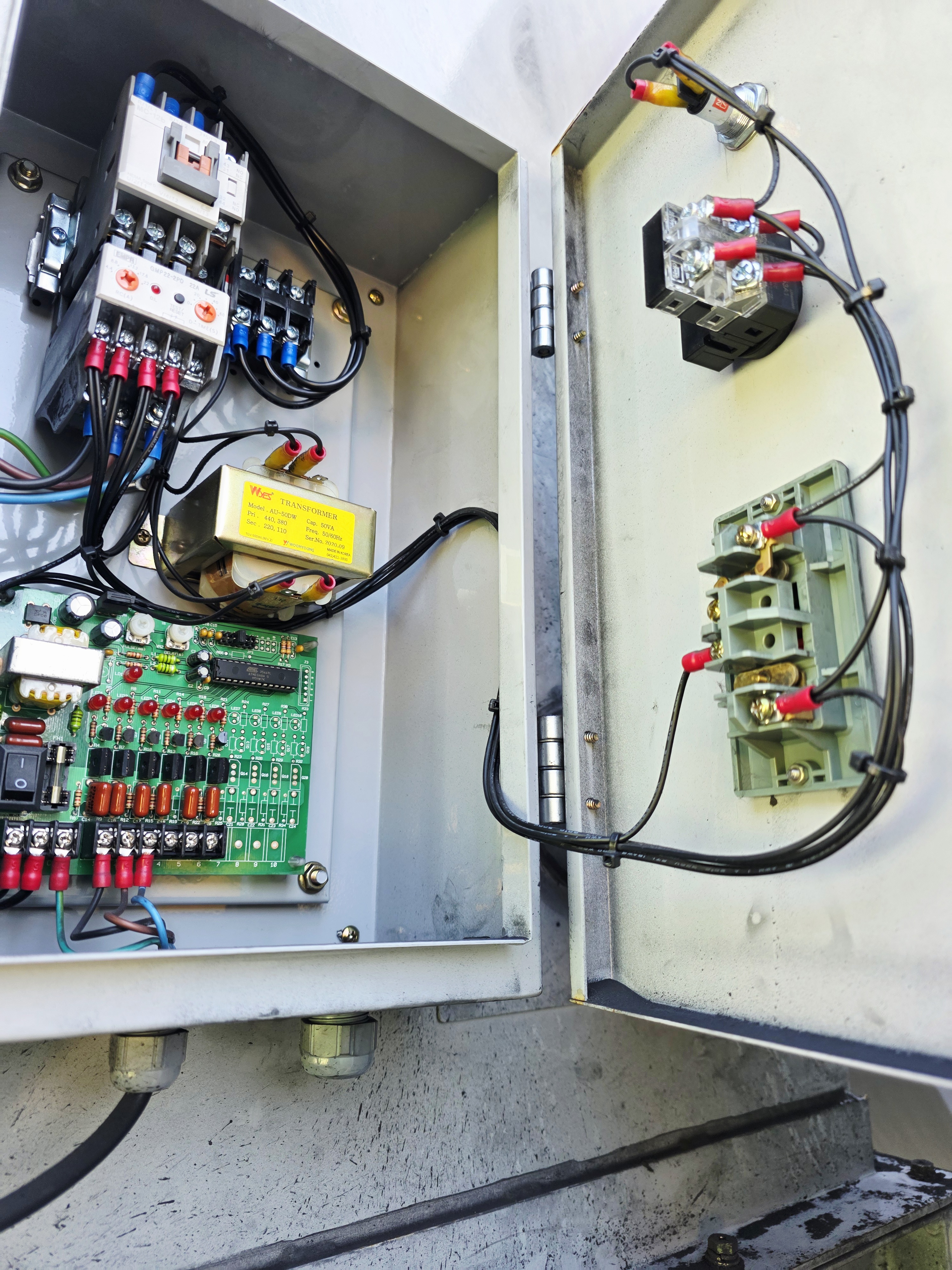

제어함 내부 스위치조정 타이머보드

제어부와 운전 설정

펄스 간격과 지속시간, 팬 기동 순서 같은 기본 설정으로 현장 특성에 맞춘 운전이 가능합니다. 필요하면 타이머 기반에서 차압 기반으로 확장하는 방식도 고려합니다. 대형 제어보다 단순하고 소형보다 운전 변수 제어 폭이 넓습니다. 88.33.88.88

제어함외관

적용 공정과 예외 상황

목재 샌딩, 건식 분체투입, 금속 연마, 소형 도장라인의 보조집진처럼 발생량이 일정한 공정에 적합합니다. 고온 가스나 점착성 분진처럼 까다로운 조건은 전처리 도는 별도 사양 검토가 필요합니다. 대형대비 비용 효율이 높고, 소형대비 현장 변동 대응력이 큽니다.



---

결론

5마력 60루베 카트리지집진기 는 이동식의 유연성과 고정식의 안정성 사이를 메우는 중간 체급으로, 라인 셀형 작업장에 알맞습니다. 선택은 필요유량(CMM) 포인트, 수덕트 손실로 결정하고, 운용은 차압패턴과 펄스균일성 호퍼기밀 베어링 소음의 주기 점검이 핵심입니다.
