성형연마기는 형상 가공이나 금형 다듬질처럼 일정한 패턴을 반복해야 하는 작업에 주로 사용됩니다. 오래된 장비라도 핵심 구조가 유지되어 있다면 충분히 활용할 수 있기 때문에, 실제 중고 거래에서는 '성능'보다 '상태'가 더 중요하게 평가되곤 합니다. 최근 정리 과정에서 보관 중이던 성형연마기를 다시 다루게 되었고, 이번에는 작업부와 마그네틱척 상태를 중심으로 관찰했던 내용을 정리해 봤습니다. 특정 모델만의 특징보다는 장비 상태를 판단하는 기준에 가까운 내용입니다.



Exterior Overview - 욍관과 본체 구성 확인

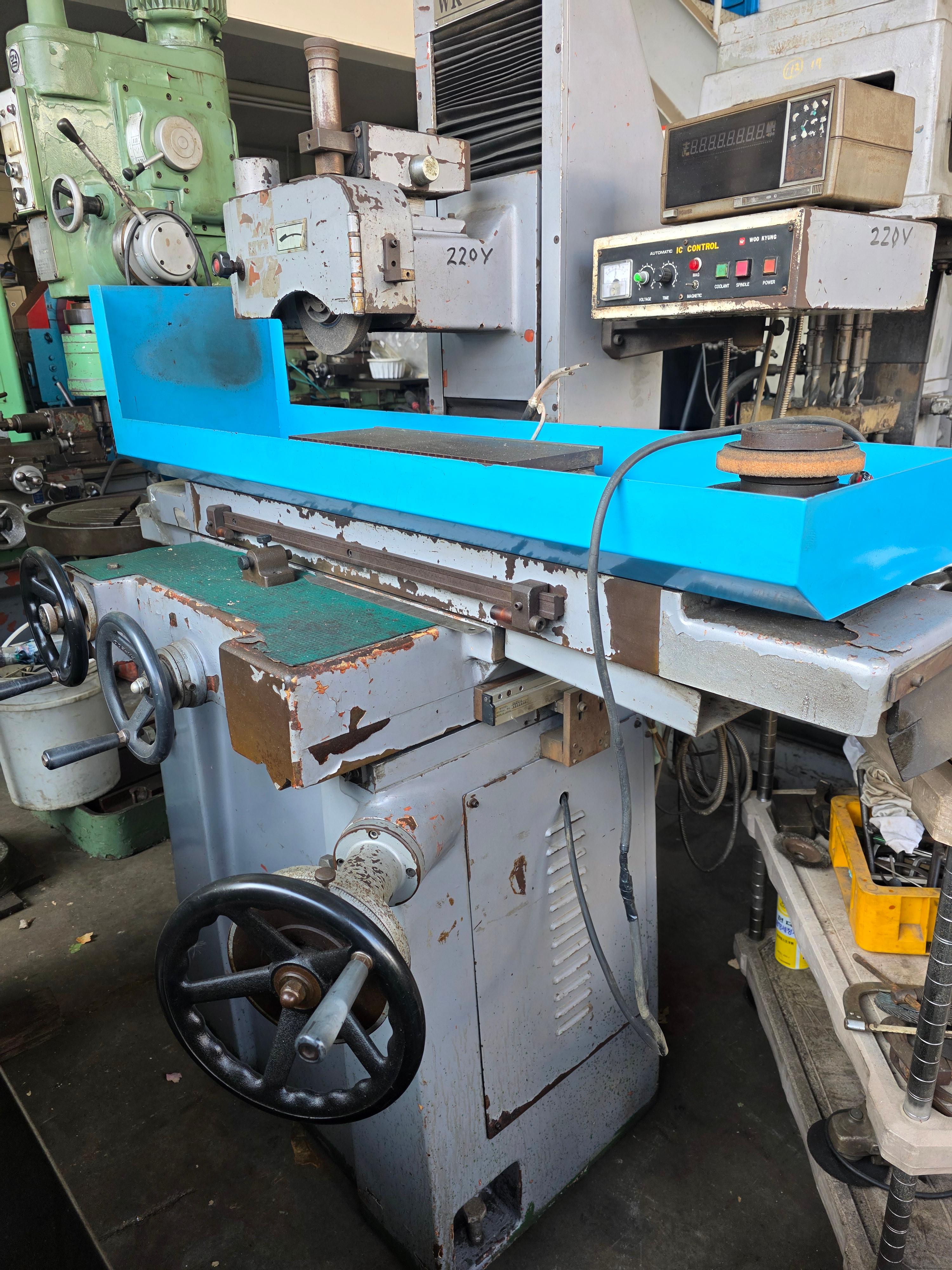

Used Forming Grinder WK-450FM exterior, overall front frame of head and table

전체적인 외관은 중고 장비 특유의 도장 벗겨짐이 있으나,프레임 구조 자체는 유지된 모습이었습니다. WK-450FM 타입 특유의 단단한 몸체는 그대로였고, 헤드·테이블·본체가 한 프레임에 안정적으로 자리하고 있어 구조적인 틀은 충분히 파악할 수 있었습니다. 전면에서 보았을 때 헤드가 기울어지거나 한쪽으로 쏠린 느낌이 없다는 점도 긍정적이었습니다.



Head & Slide Section - 헤드 정렬과 슬라이드 움직임

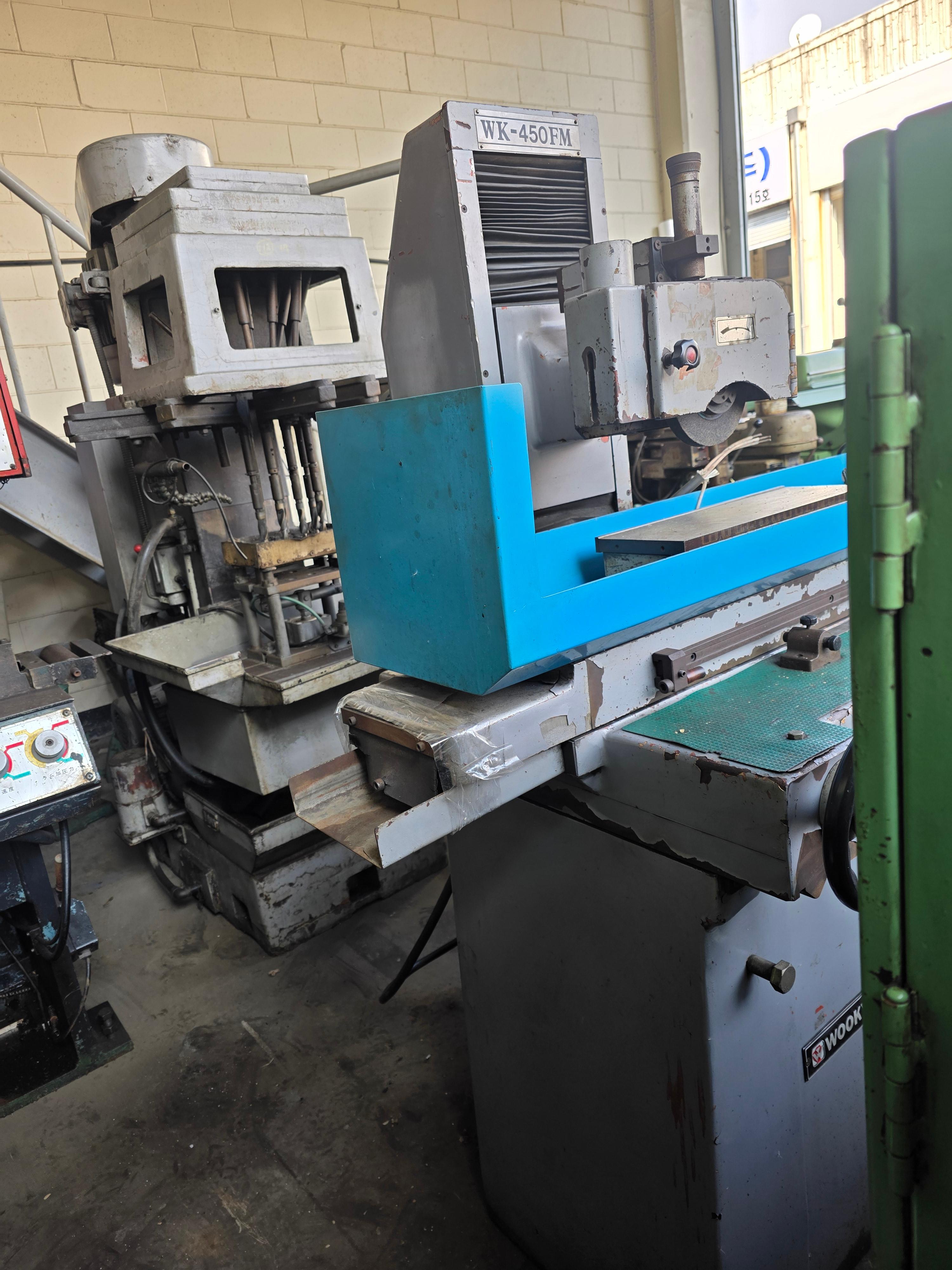

Forming Grinder head structure and slide mechanism, side angle height control view

헤드부는 장비 연식 대비 고르게 유지된 편이었습니다. 슬라이드 조작 시 일정한 저항감이 느껴졌고 특정 구간에서 걸리는 느낌도 없었습니다. 이런 경우 슬라이드면 마모가 과하게 진행되지 않은 것으로 판단할 수 있습니다. 헤드 정렬이 큰 폭으로 흐트러진 흔적도 보이지 않아 기본적인 기준점은 유지된 상태였습니다.



Table Straightness - 테이블 왕복부 직진도와 가이드 상태

Forming Grinder table slide and blue straightness guide plate

성형연마기에서 테이블 직진도는 가장 중요한 용소 중 하나입니다. 사진에서 보이는 상부 가이트판과 테이블 슬라이드 면을 함께 보면, 레일을 따라 움직일 때 한쪽으로 치우치는 느낌이 없었습니다. 도장이 벗겨진 부분이 있지만 실제 움직임은 일정했고, 왕복 시 발생하는 미세 흔들림도 크지 않았습니다. 전체적인 직진도 기준은 안정적으로 유지된 편입니다.



Magnetic chuck Condition - 마그네틱 척 표면과 평도 확인

Magnetic chuck close-up of forming grinder, flatness and linear pattern condition

마그네틱척은 중고성형연마기 상태 판단에서 절대 빼놓을 수 없는 포인트입니다. 척 표면의 선 간격은 비교적 일정했고, 모서리 쪽에서도 특이한 굴곡이나 평면 꺼짐은 보이지 않았습니다. 오염과 얼룩은 있었지만, 클리닝 후 실사용이 가능한 수준으로 판단됩니다. 척 평면이 휘어 있지 않다는 점에서 기본 유효 상태는 충분했습니다.

이전에 정리해둔 기록에서도 척 상태를 따로 살펴본 부분이 있어 함께 연결해 둡니다.

Grinding Wheel check - 연삭석 구성과 편마모 상태

Grinding wheels for forming grinder, various grit stones with edge wear

함께 보관 중이던 연삭석 여러 개를 확인해보니, 거친 입도부터 미세 입도까지 다양했습니다. 일부는 가장자리 편마모가 있었지만 중심축 흔들림은 크지 않았습니다. 연삭석은 실제 스핀들 회전 시 진동 여부를 확인해야 정확한 판단이 가능하지만, 외관만 본다면 정비 후 재사용이 가능한 정도였습니다. 성형연삭 특성상 휠 상태가 작업 품질에 직접 영향을 주기 때문에 추가 확인이 권장됩니다.



Control Panel Observation - 제어부(IC CONTROL)와 전기계통

IC CONTROL panel and wiring condition of forming grinder

제어부는 오래된 IC CONTROL 패널이 그대로 남아 있었고, 조작부 구성은 크게 변형되지 않았습니다. 다만 전선 피복이 벗겨진 부분이 있어 실제 가동 전에는 기본 전기 점검이 필요하다는 점이 눈에 띄었습니다. 외관 기준으로는 회로 손상 흔적이 크지 않아 정비 후 사용할 수 있는 상태로 보였습니다.



---

Summary - 점검 후 종합 의견

정리 과정에서 다시 확인한  Used Forming Grinder는 외관의 사용감은 있었지만 핵심 구성인

• 테이블 직진도
• 헤드·슬라이드 정렬
• 마그네틱척 평도

이 세 항목이 안정적으로 유지된 편에 속했습니다. 중고 장비는 연식보다는 이런 구조적 요소가 얼마나 살아 있느냐가 더 중요한 판단 기준이 되기 때문에, 실제 거래를 고려하시는 분들에게 참고가 될 만한 부분이라고 느꼈습니다.
