[Used] Okamoto Auto Surface Grinder -오카모토 유압 성형연마

[Used] Okamoto Auto Surface Grinder -오카모토 유압 성형연마



정밀 평면 가공 공정에서 표준 장비로 평가받는 일본 오카모토 사의 자동 #성형연삭기 기계를 분석합니다. 본 장비는 유압 구동 #성형연마기 설계를 이용해 테이블 이송의 관성이 안정적이며, 가공 시 발생하는 미세 진동을 효과적으로 억제하는 구조를 갖추고 있습니다. 특히 고정밀 금형 및 부품 가공 현장에서 요구되는 평면도와 조도를 충족하기 위해 정밀 측정 시스템과 환경 설비가 최적화된 상태로 유지되고 있습니다.

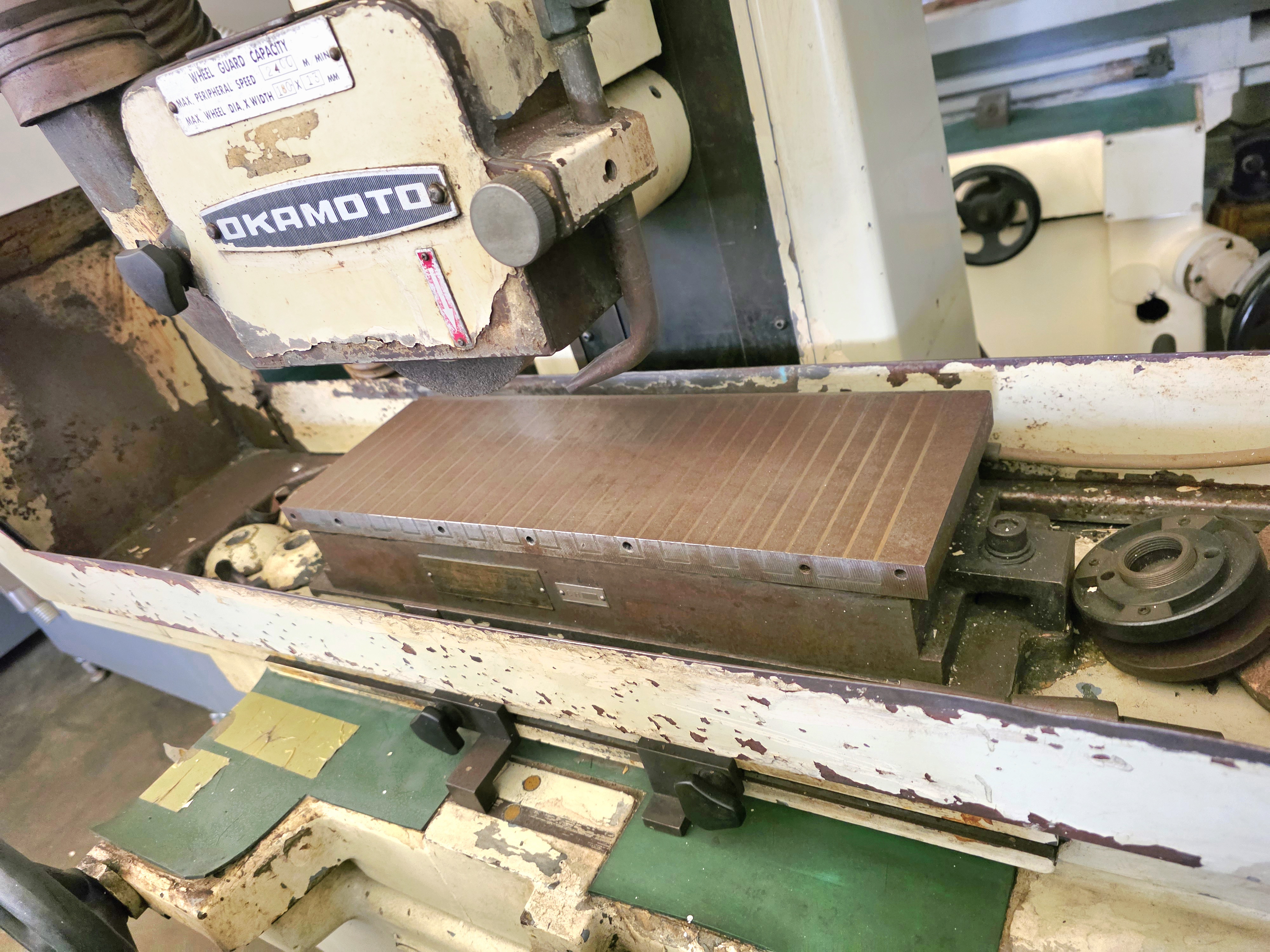

평면 연삭용 마그네틱 척 상태

1. 마그네틱 척 상판 및 평면 정밀도(Workin Holding)

가공물을 고정하는 마그네틱 척의 표면 컨디션은 연삭기 품질의 척도입니다. 척 표면의 폴 간격이 일정하며 평탄도가 우수하게 유지되고 있어 가공물의 수평도를 확보하기 용이합니다. 측면의 고정 체결 부위 또한 견고하여 고부하 연삭 시에도 가공물의 유동을 안정적으로 억제합니다.







자동연삭기 좌측하부구조 수동 이송용 핸들부와 마그네틱척 제어박스

2. 피드 제어 및 마그네틱 홀딩 시스템(Magnetic Controller)

하단부에는 가공물의 탈자기 기능을 포함한 자석척 성형연마기 전용 컨트롤러가 장착되어 있습니다. 이는 가공 후 잔류 자기장을 최소화하여 부품 분리 및 품질 관리에 필수적인 요소입니다. 또한, 전후 및 상하 이송 조절 레버의 유격 상태를 점검한 결과, 기계적 마모가 적어 정밀한 피드 제어가 가능한 상태입니다.

자동 성형연마기 상단 기둥과 측면구성

3. 디지털 계측 및 스핀들 구동부(Mitutoyo DRO)

본 장비에는 미투토요 디지털 카운터(Digital Read-Out)가 탑재되어 있습니다. 미크론 단위의 이송 거리를 실시간으로 모니터링할 수 있어 작업자의 육안에 의존하지 않는 정밀 가공 환경을 제공합니다. 상단 구동부 가이드 라인의 강성 역시 오카모토 브랜드 특유의 정밀도를 유지하고 있습니다.



유압 구동 성형연마기 조작패널 근접, 횔 구동유압 펌프자동 이송 선택 스위치 배열

4. 하이브리드 이송구조(Hybrid Manual & Auto Feed) 수동 핸들과 자동 이송구조

이러한 하이브리드 설계는 세팅과 대량 생산을 위한 자동 이송 기능을 동시에 만족합니다. 대형 수동 핸들의 회전 모멘텀이 부드럽고, 유압 실린더와 연결된 하단부의 하드웨어 컨디션이 우수하여 누유 없이 매끄러운 왕복 운동이 수행됩니다.

연마기 측면 전체 테이블 가이드 레일과 연마 헤드 이동 구조

5. 스핀들 헤드 및 환경 설비(Dust Collection System)

휠 가드 상단에 장착된 집진 덕트 연결 연마기 사양은 본 장비의 핵심적인 관리 상태를 보여줍니다. 연마석 회전 시 발생하는 분진을 효율적으로 흡입할 수 있는 굵은 구경의 호스가 연결되어 있어 클린룸이나 정밀 가공실에서도 운용 가능합니다. 스핀들 가동 시 이상 소음이나 발열이 기준치 이내임을 검증하였습니다.



오카모토 성형연마기 전체측면

6. 시스템 제어 및 인터페이스(Control panel)

장비 전면에 배치된 조작 패널은 직관적인 하드웨어 스위치 방식으로 구성되어 있습니다. 유압 펌프와 냉각수(Coolant), 그리고 작업 환경 개선을 위한 집진(dust suction)시스템 개별 제어가 가능합니다. 자동 이송(Auto Feed) 모드 설정을 위한 다이얼과 각 노브는 파손 없이 양호한 조작감을 유지하고 있으며, 오카모토 전기 계통의 안정적인 작동을 확인했습니다.

해당 중고성형연마기는 입고되어 시운전과 상세정보를 확인할 수 있습니다.

---

[ 결과 및 성능요약 ]

• 기종 명칭: 오카모토(OKAMOTO) 자동 성형연삭기
• 핵심 강점: 유압 구동 방식의 높은 이송 안정성 및 Mitutoyo 정밀 디지털 시스템
• 상태 요약: 구동 테스트와 점검 진행
• 검토 의견: 정밀 금형 가공 및 고품질 평면 연삭이 필요한 현장에 최적화
