TGU-32 Cylindrical Grinder for ExternalGrinding | 국산 Seil 범용 외경원 통연삭기 구조·특징

TGU-32 Cylindrical Grinder for External Grinding | 국산 Seil 범용 외경 원통연삭기 구조·특징



범용 원통연삭기를 확인할 때 중요한 기준은 연식이나 외형보다도 구조와 운용 방향이다.

특히 중고기계 유통 과정에서는 이 장비가 어떤 가공을 전제로 설계되었는지가 판단의 핵심이 된다. 국산 Seil TGU-32 원통연마기는 External Grinding, 즉 외경 연삭을 기준으로 한 범용 장비라는 점이 구조에서 분명하게 드러나는 모델이다.



이 글에서는 사진을 기준으로 해당 모델이 구조·운용·판단 요소를 중심으로 정리하려 한다.

---

1. External Grinding 기준으로 설계된 구조적 방향성

Seil TGU-32 범용 외경 원통연삭기 주물 베드 기반 전체 구조

TGU-32는 외형만 보아도 외경 연삭을 중심으로 설계된 구조임을 알 수 있다. 주물 베드 위에 연마휠 헤드와 테이블이 직선 흐름으로 배치되어 있으며, 테이블 왕복 연삭 구조가 단순하다. 이는 범용 외경 원통연삭기에서 반복 가공을 전제로 한 전형적인 설계 방식이다.



2. 구동부와 오일 라인에서 보이는 운용 성격

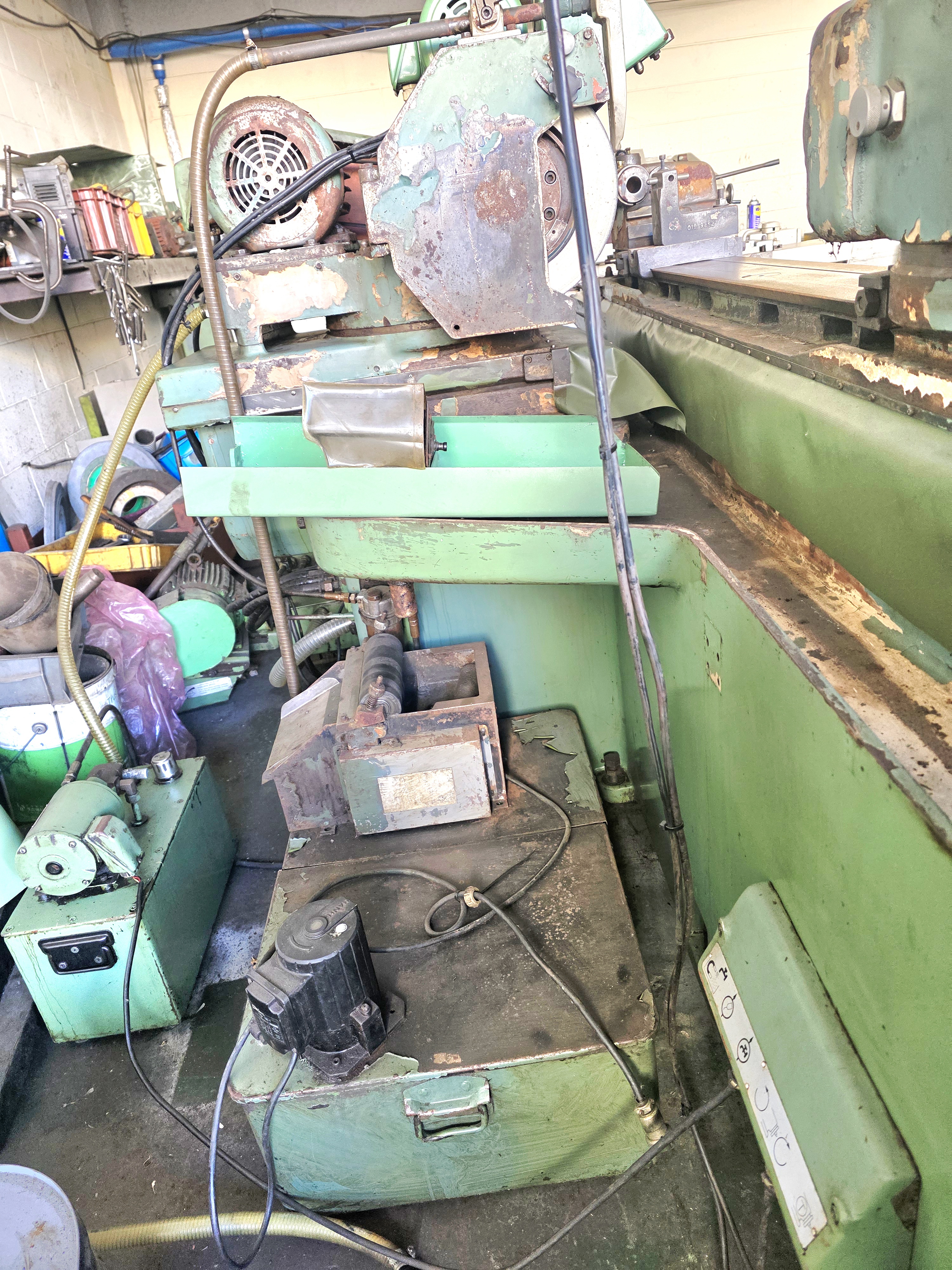

원통연마 주축 구동부와 오일 라인 배치

주축 구동부와 오일 라인 구성을 보면 이 장비는 구조가 복잡하지 않다. 오일 배관과 호스 흐름이 단순해 주요 구동부 위치가 한눈에 들어오며, 압력 게이지 배치 또한 상태 확인에 부담이 적다. 이는 현장 설치형 연삭기로 장시간 운용을 전제로 한 기본적인 설계라는 점을 보여준다.



3.수동 핸드휠 조작을 중심으로 한 제어 방식

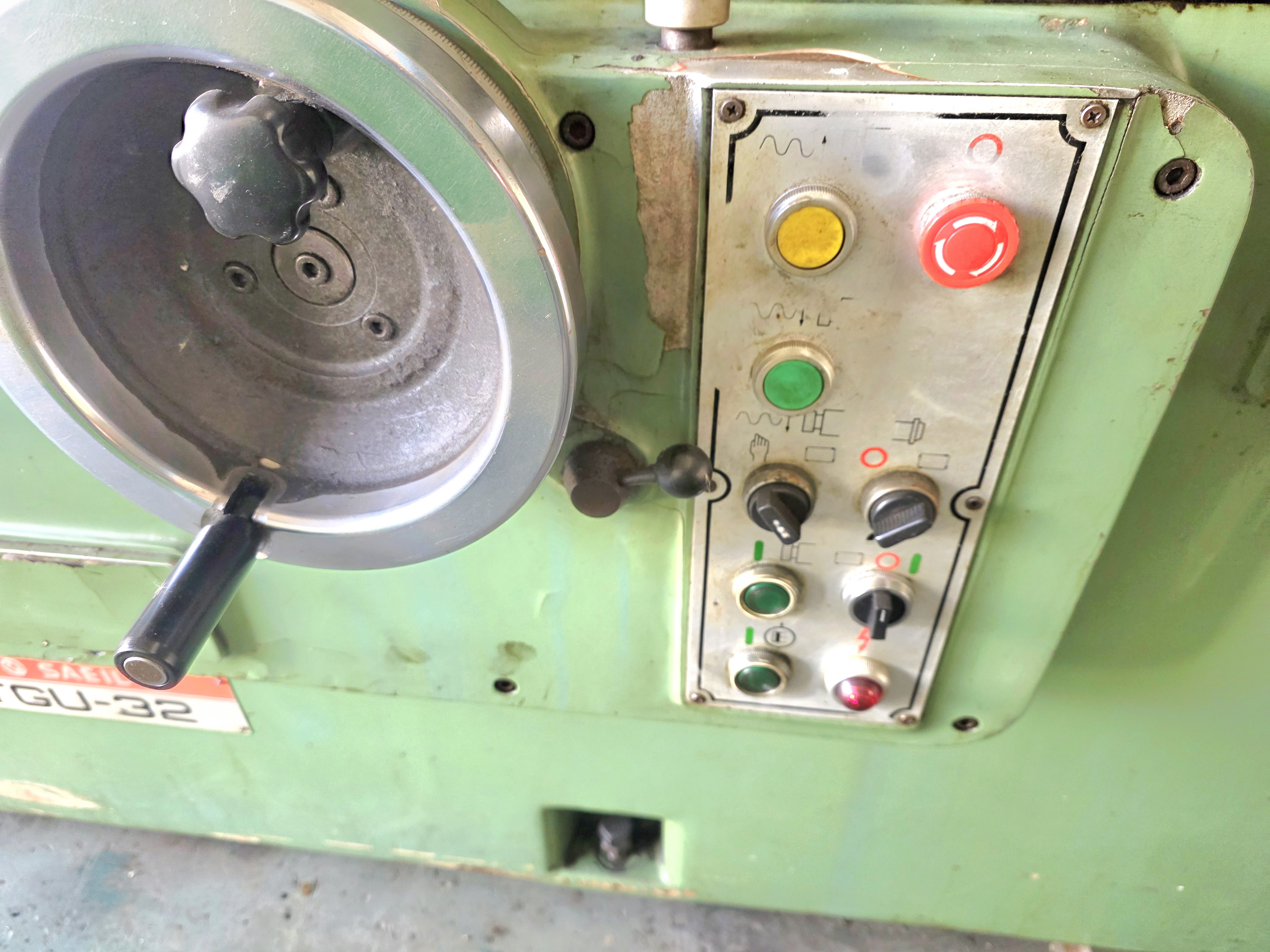

TGU-32 cylindrical grinder 수동 핸드휠 조작부와 제어부

TGU-32는 수동 핸드휠 조작을 중심으로 운용되는 구조를 유지하고 있다.  버튼식 패널과 수동 조작부가 병행된 구성으로, 작업자가 직접 가공 깊이와 이송 흐름을 제어하는 방식이다. 외경 연삭 작업에서 미세 조정이 잦은 환경에 적합한 형태다.



4.오일 배관과 구동 계통에서 보이는 기본 설계

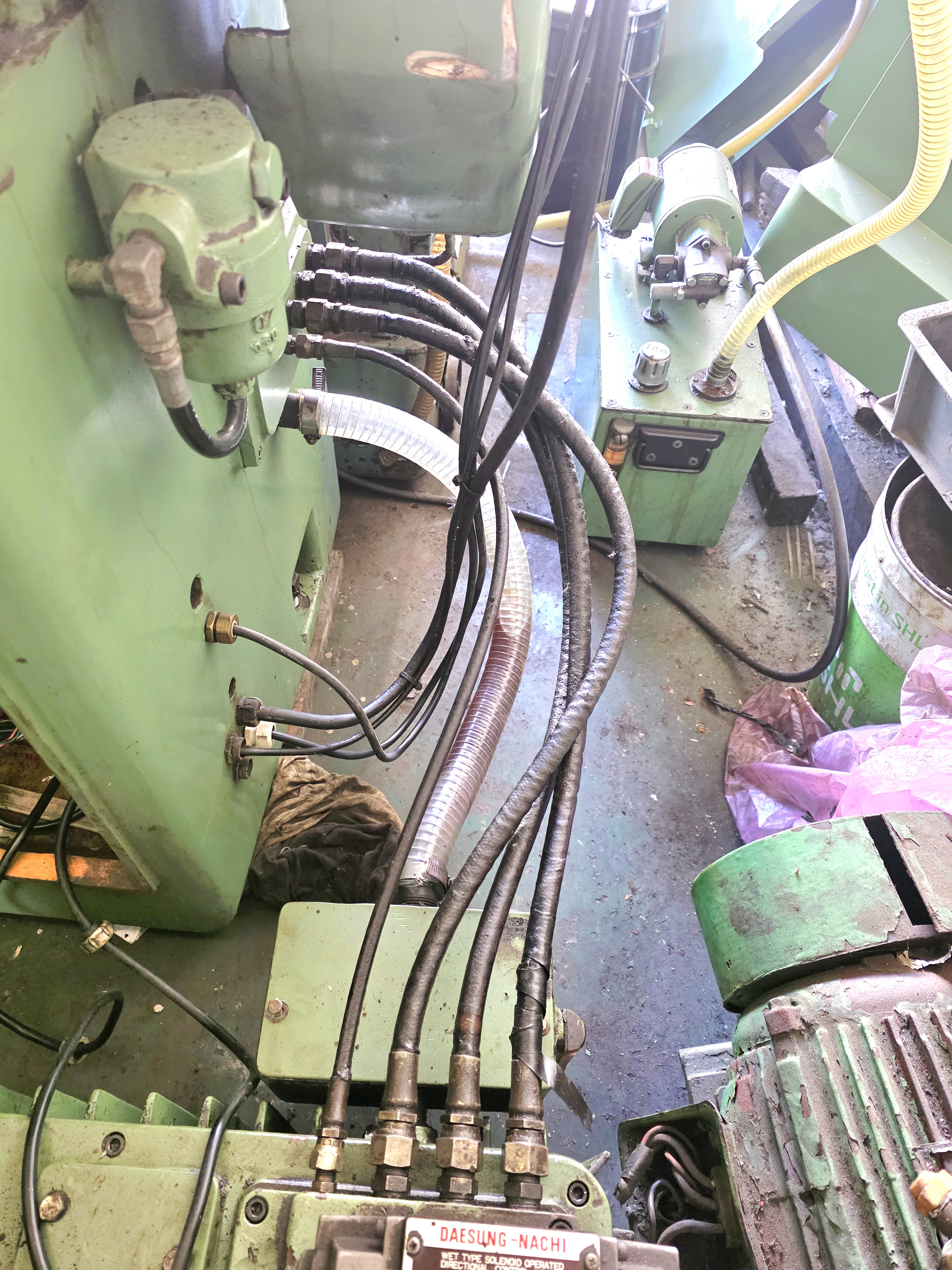

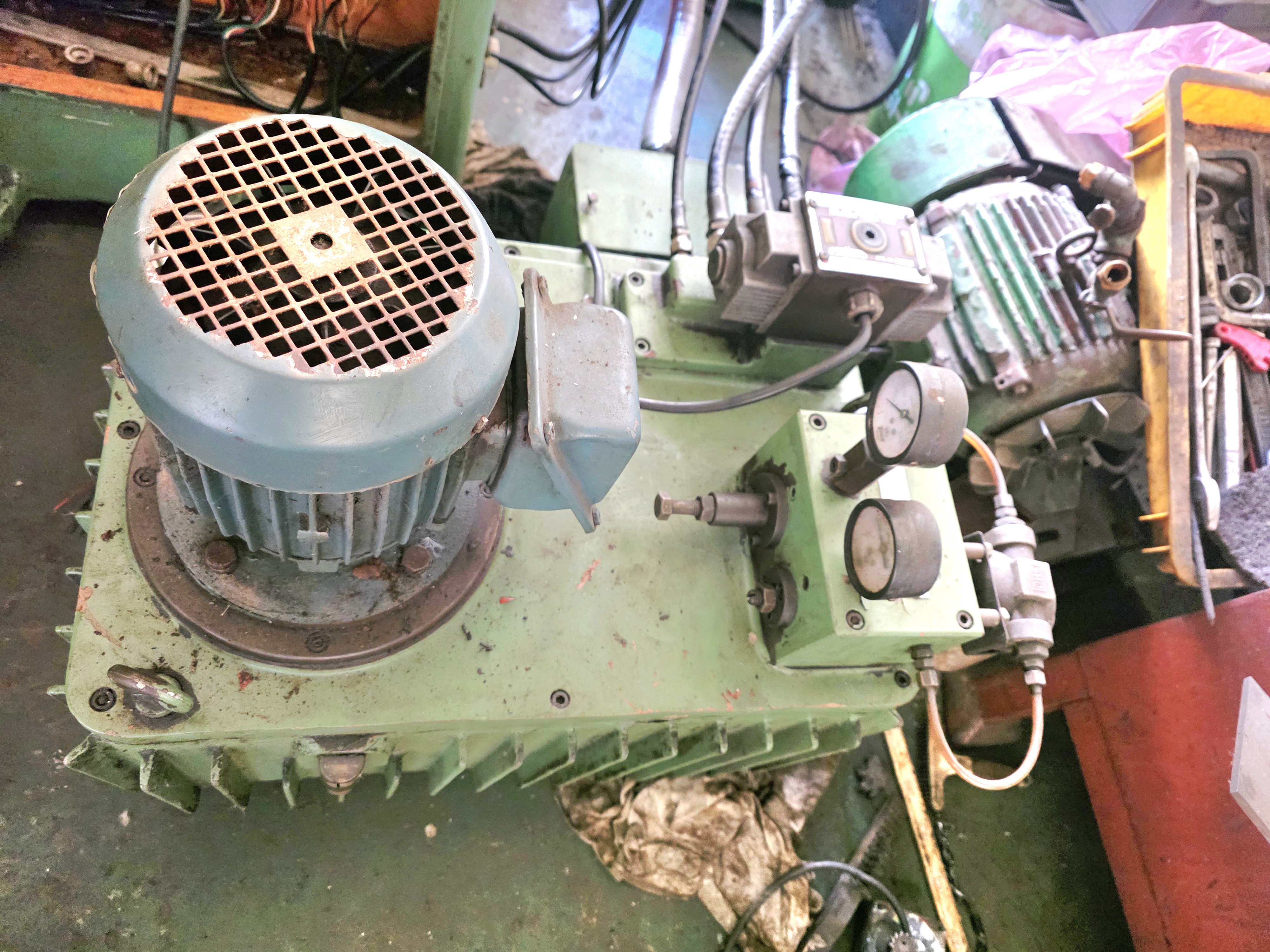

범용 외경 원통연삭기 TGU-32 구동 유압 계통 구성 확인

사진에서 확인되는 구동 계통은 TGU-32가 단순한 유압 구성을 유지하고 있음을 보여준다. 솔레노이드 방식의 유압 밸브 블록과 직선적인 오일 호스 배치 는 구동 흐름을 한눈에 파악하기 쉬운 형태다. 압력 게이지가 노출된 구조라 현장에서 기본적인 작동 상태를 바로 확인할 수 있으며, 불필요하게 복잡한 배관이 없는 점도 특징이다. 이러한 구성은 범용 외경 원통연삭기에서 흔히 볼 수 있는 기본 설계로, 장비 운용과 관리 측면에서 부담이 크지 않은 타입에 속한다.



5. 연마휠 헤드 구성으로 보는 범용성

범용 외경연삭 작업 기준으로 본 TGU32 연마휠 헤드 구성

연마휠 헤드와 가드 구성은 외경 연삭 작업 흐름을 방해하지 않는 범용적인 형태다. 과도한 보호 구조 보다는 접근성과 기본적인 안정성을 함께 고려한 설계로, 현장 중심 운용을 전제로 한 장비임을 보여준다.



6. 전체 배치에서 확인되는 범용 연삭기 성격

국산 Seil TGU-32 원통연삭기 외경연마 중심 배치 확인

기계 전체 배치를 다시 보면, TGU-32는 특정 자동 공정보다는 범용 외경 연삭 작업을 염두에 둔 구성이라는 점이 분명해진다. 구조 자체가 가공 목적을 설명해 주는 장비에 가깝다.

▶ 관련 참고: 중고 국산 세일 TGU-32 원통연마기가 자주 보이는 이유





---

결론

• TGU-32 External Grinding 중심으로 설계된 국산 Seil 범용 원통연삭기
• 주물 베드 기반 구조로 외경 연삭 목적이 명확
• 수동 핸드휠 조작 중심으로 단순한 운용 방식
• 테이블 왕복 연삭 구조에서 실제 사용 목적 확인 가능
• 구동부와 오일 라인이 복잡하지 않아 상태 판단이 용이
• 중고기계 매매 과정에서 운용 기준으로 평가되는 장비 유형
