industrial hydraulic press cylinder inspection | 중고 200톤 유압식 4주식프레스 실린더 구조 점검 기록
이번에는 현장에 반입된 200톤급 4주식 유압프레스를 기존으로, 중고기계 매매 관점에서 가장 주용하게 보는 실린더·프레임·테이블·하부 베이스·압력 계통을 중심으로 구조 점검 기록을 정리해보았습니다.
단순 외형 소재가 아니라, 실제 재판매 가능 여부를 가느하는 핵심 구조 위주로 확인한 내용이며, 사진과 영상 흐름을 기준으로 순차적으로 정리했습니다.
중고 프레스는 "작동된다"가 아니라, "어디까지 신뢰할 수 있는 구조인가"가 매매 판단의 핵심이 됩니다.
실린더 스트로크 & 가압 흐름 영상 설명
영상에서는 200톤 유압식 4주 프레스의 실린더 하강 → 가압 → 복귀까지의 전체 스트로크 흐름을 연속으로 확인할 수 있습니다. 하강 구간에서의 움직임 끊김 여부, 가압 직전 압력 반응, 복귀 시의 떨림 유무는 실린더 내부 컨디션과 유아바 계통 상태를 간접적으로 판단할 수 있는 핵심 지표가 됩니다. 영상 기준으로는 하강과 복귀가 일정한 리듬으로 이어지며, 가압 구간에섣 급격한 압력 튐 없이 비교적 안정적인 동작 패턴이 확인됩니다.

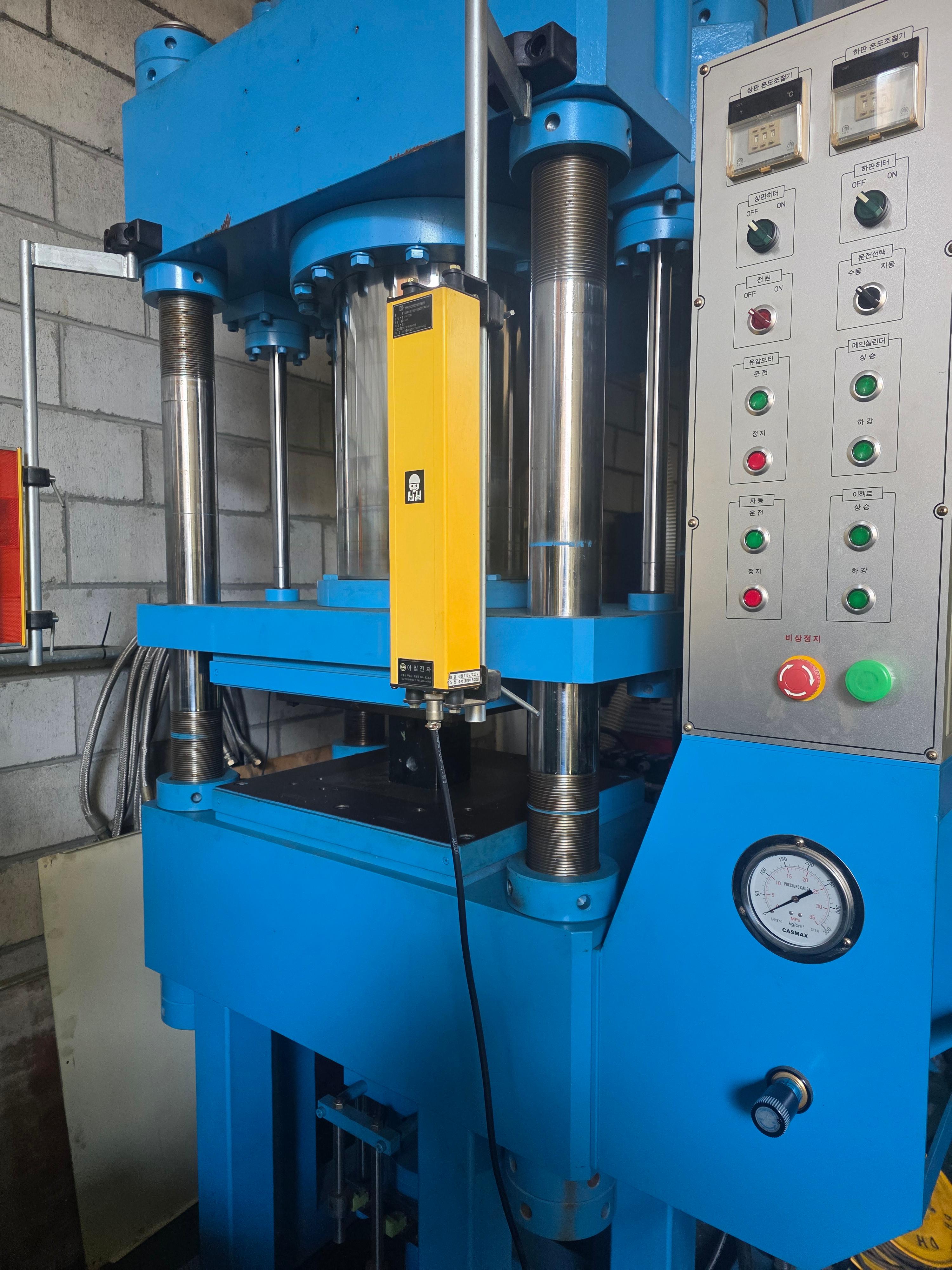

1.4주식 프레스 기본 프레임 정렬 상태
200톤급 프레스에서 가장 먼저 보는 부분은 네 개 기둥의 수직 정렬과 간격 균형입니다.
사진 기준으로 좌우 기둥 간 솔림은 크지 않고, 상부 헤드 역시 한쪽으로 뒤틀린 흔적 없이 균형이 유지된 상태입니다.
중고 프레스는 이 기둥 틀어짐 하나만 있어도 재판매가 사실상 불가능해지는 경우가 많기 때문에, 가장 먼저 확인하는 핵심 항목입니다.
2.상부 메인 실린더 & 크롬 로드 컨디션
상부에는 대형 메인 유압 실린더가 장착되어 있고, 크롬 로드 표면은 비교적 균일한 광택을 유지하고 있습니다.
국부적인 찍힘, 깊은 스크래치, 유막번짐 흔적이 크지 않아 편하중 작업이 반복된 장비는 아닐 가능성이 높아 보입니다.
실린더 로드는 곧 가압 신뢰도 + 장비 수명 + 매매 가격의 기준축이 됩니다.
3. 하부 작업 테이블 플레이트 마모 & 체결 홀 상태
하부 테이블은 플레이트형 구조이며, 금형 체결 홀 배열이 일정하게 유지되어 있습니다.
표면에는 사용 흔적은 있지만, 집중 마모·비틀림·심한 패임은 크지 않은 상태로 보입니다. 이 테이블 상태 하나로도 해당 프레스가 어떤 성격의 작업을 해왔는지 어느 정도 추정이 가능합니다.
반입 당시 전체 외형과 프레임 구성 중심의 기록은 아래 글에서 따로 정리해 둔 적이 있습니다.
4.4주식 하부 베이스 & 기둥 하단 고정 구조
하부 기둥 고정부와 베이스 프레임을 함께 보면,
재용접·임시 보강·뒹틀림 흔적 없이 비교적 정석적인 고정 구조가 유지되어 있는 모습입니다.
프레스는 상부보다 하부 베잉스에서 가치가 갈리는 경우가 더 많습니다
이 장비는 구조적으로는 안정적인 족에 속합니다.
5. 유압 압력 게이지 & 제어 패널 구성
측면에는 유압 압력 게이지 + 수동 조작 패널이 함께 구성되어 있습니다.
상·하강 버튼, 자동·수동 전환, 비상 정지 버튼 구조가 분리되어 있어 기본 운용 흐름으느 직관적인 편입니다.
반드시
- 공회전 압력
- 가압 시 압력 상승 속도
- 게이지 반응 지연 여부
이 3가지를 실가동 테스트로 추가 확인하는 것이 좋습니다.
6.200톤급 체급에서 보는 프레임 여유 & 안정감
프레임 체급과 실린더 직경을 함께 보면, 200톤 하중을 정석적으로 받아줄 수 있는 구조 여유는 충분한 편입니다. 4주식 구조 특성상 하중이 네 개 기둥으로 분산되기 때문에, 장ㅅ이간 운용시에도 프레임 피로 누적이 적은 타입에 속합니다. 이 구조는 재판매 시에도 충분이 설명 가능한 장점이 됩니다.
요약
• 200톤 유압식 4주식 프레스는 프레임 정렬과 기둥 균형이 비교적 안정적인 구조로 확인됨
• 상부 실린더와 크롬 로드는 편하중이나 과도한 마모 흔적이 크지 않은 상태로 판단됨
• 하부 테이블과 베이스는 구조적인 뒤틀림이나 임시 보강 없이 기본 골격이 유지된 상태
• 실가압 테스트에서 압력 반응과 스트로크 흐름만 최종 확인되면, 재판매 설명이 가능한 장비로 판단 가능
