자동수축포장기는 열·송풍·이송이 동시에 작동하는 정밀 시스템입니다

이번에 중고로 확보한 삼원팩 자동수축포장기(Auto Shrink Wrap)는 열수축 터널형으로,

내부 균형과 정렬이 안정적입니다.

외관보다 중요한 부분은 히터 배열, 송풍팬의 위치, 그리고 컨베이어 라인의 직진성입니다.

이 글에서는 구조 특징과 관찰결과를 정리합니다.

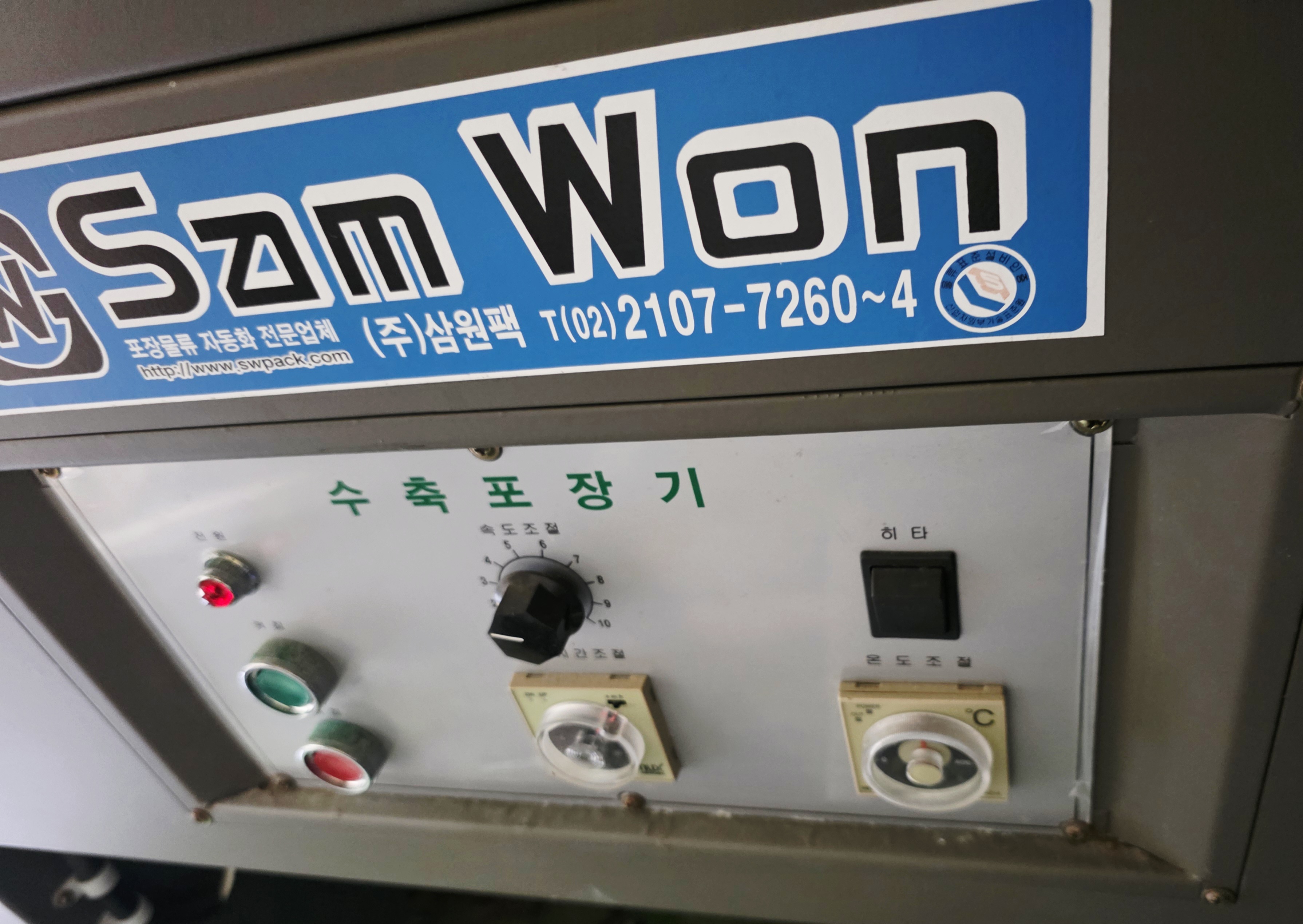

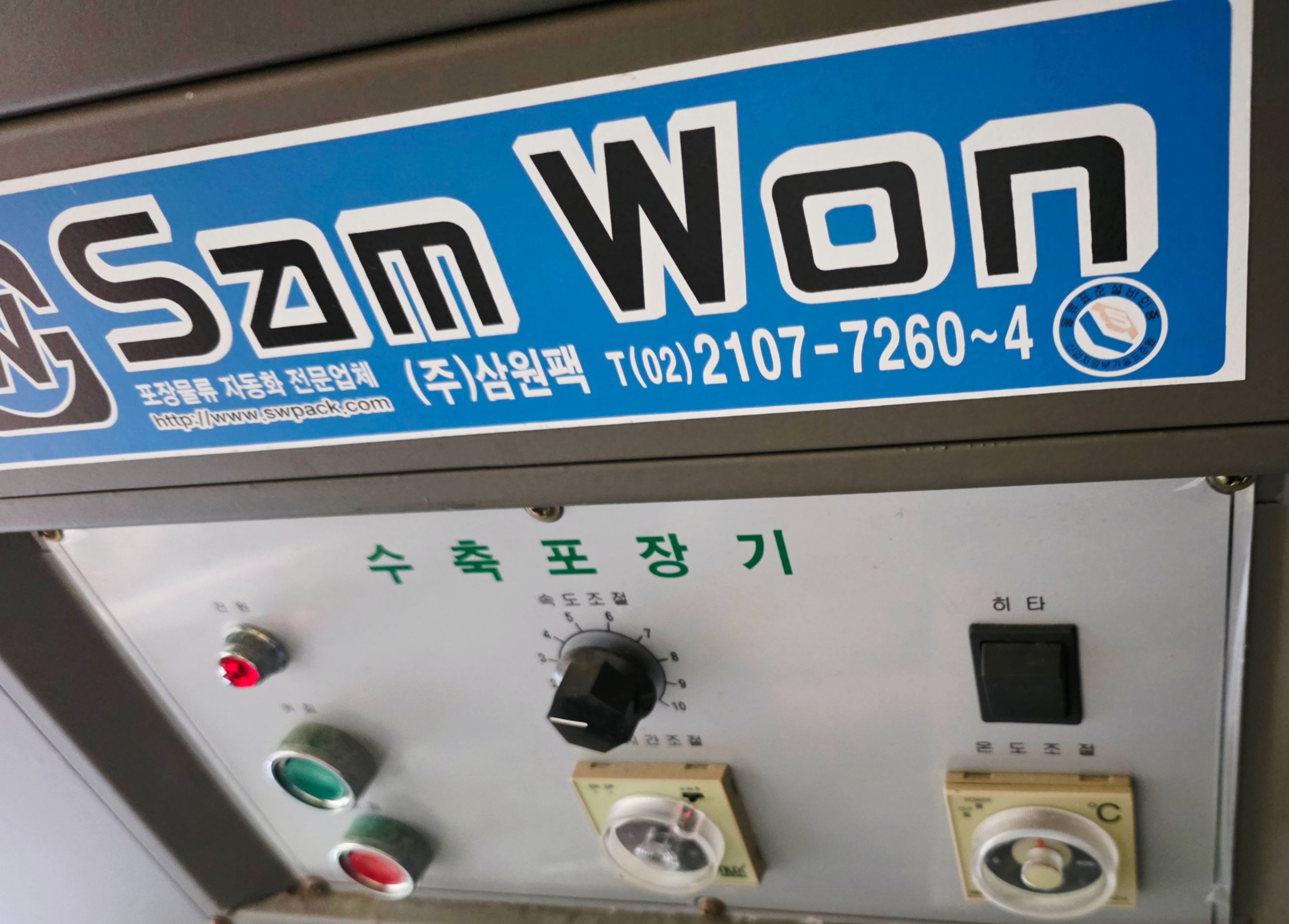

Sam won 자동수축포장기 로고/제어부

1. 프레임 균형으로 유지되는 수축 시스템

삼원 자동수축포장기의 프레임은 강철 보강형 구조로 제작되어 있으며, 상·하단의 균형이 잘 맞춰져 있습니다.

열수축터널 내부의 틀어짐이 거의 없고, 송풍팬이 좌우 대칭으로 배치되어 열 분포가 안정적입니다.

이러한 구조는 수축 필름이 일정한 온도에서 균일하게 밀착될 수 있도록 돕습니다.

장시간 운전 시 진동이 적어 안정성이 높습니다

열 배출 균형 / 외부 손실 최소 구조



2.히터와 송풍 정렬- 열 손실 최소화

히터는 상·하·좌·우 네 방향으로 균등하게 배치되어 있으며, 각 송풍팬은 히터 후면에 맞물려 공기가 순환되도록 설계되어 있습니다.

후면 실리콘 커튼이 열 손실을 막고 수축면 균일성을 유지합니다.

수축 필름의 표면이 일정하게 밀착되도록 열 흐름을 제어합니다.

송풍팬 진동이 적고 베이스 고정도 안정적입니다.

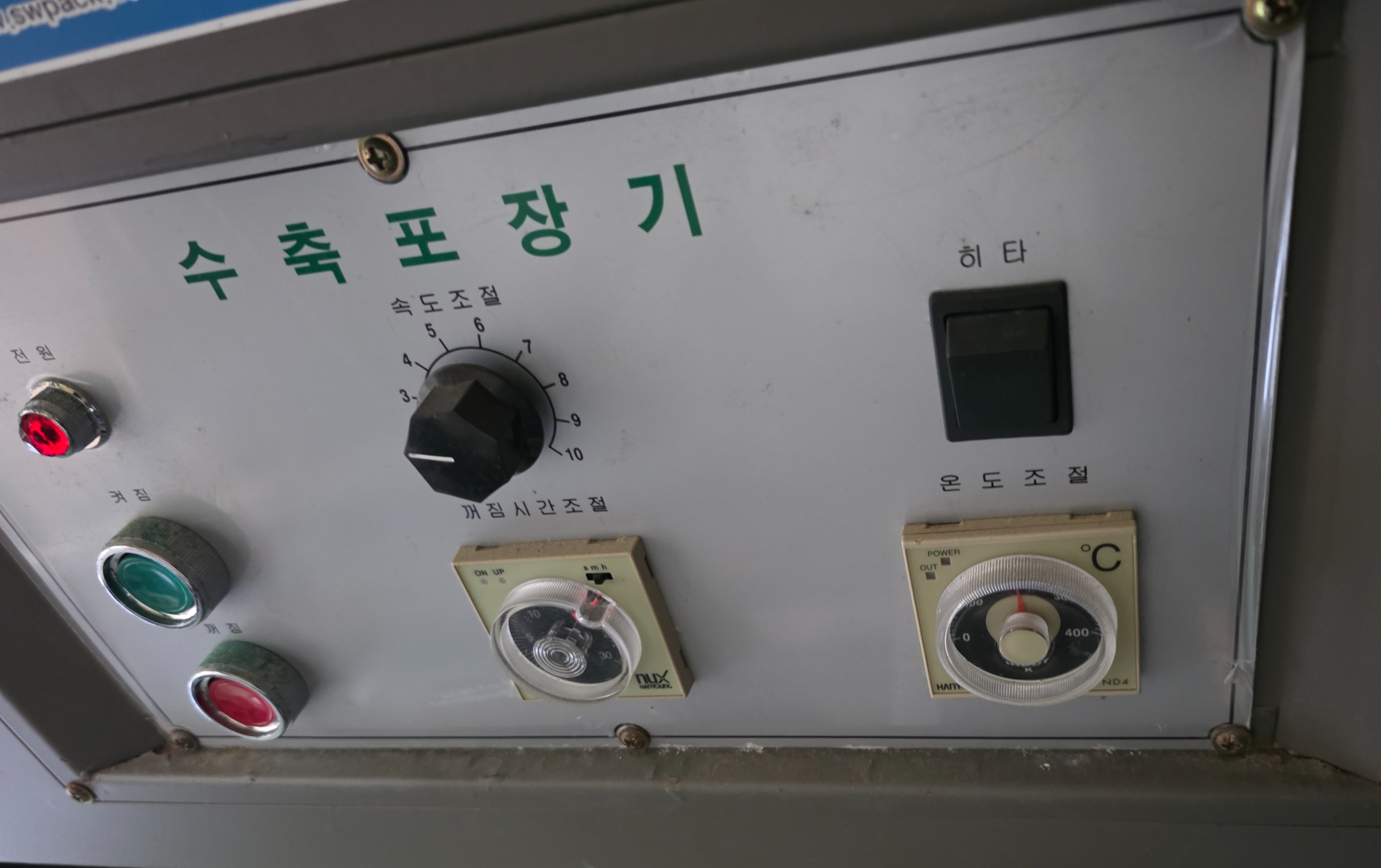

제어패널- 속도 다이얼,온도 조절기

3.제어패널 구성 - 직관성과 유지보수성

전면 패널에는 속도 조절 다이얼, 온도 조절기(최대 400˚C), 전원 스위치, 작동 표시등이 직관적으로 배열되어 있습니다.

버튼 반응과 지시등 상태는 정상, 도장면도 균일합니다.

배열이 직관적이라 작업 피드백과 정비 접근성이 좋습니다.

패널 하단의 배선은 케이블 타이로 정리되어 있으며, 접지선 고정도 안정적으로 확인되었습니다.

자동포장기 열수축터널 구조 및 정렬상태에 대한 상세한 비교는 삼원수축포장기 입고 관련 글에서 확인 가능합니다

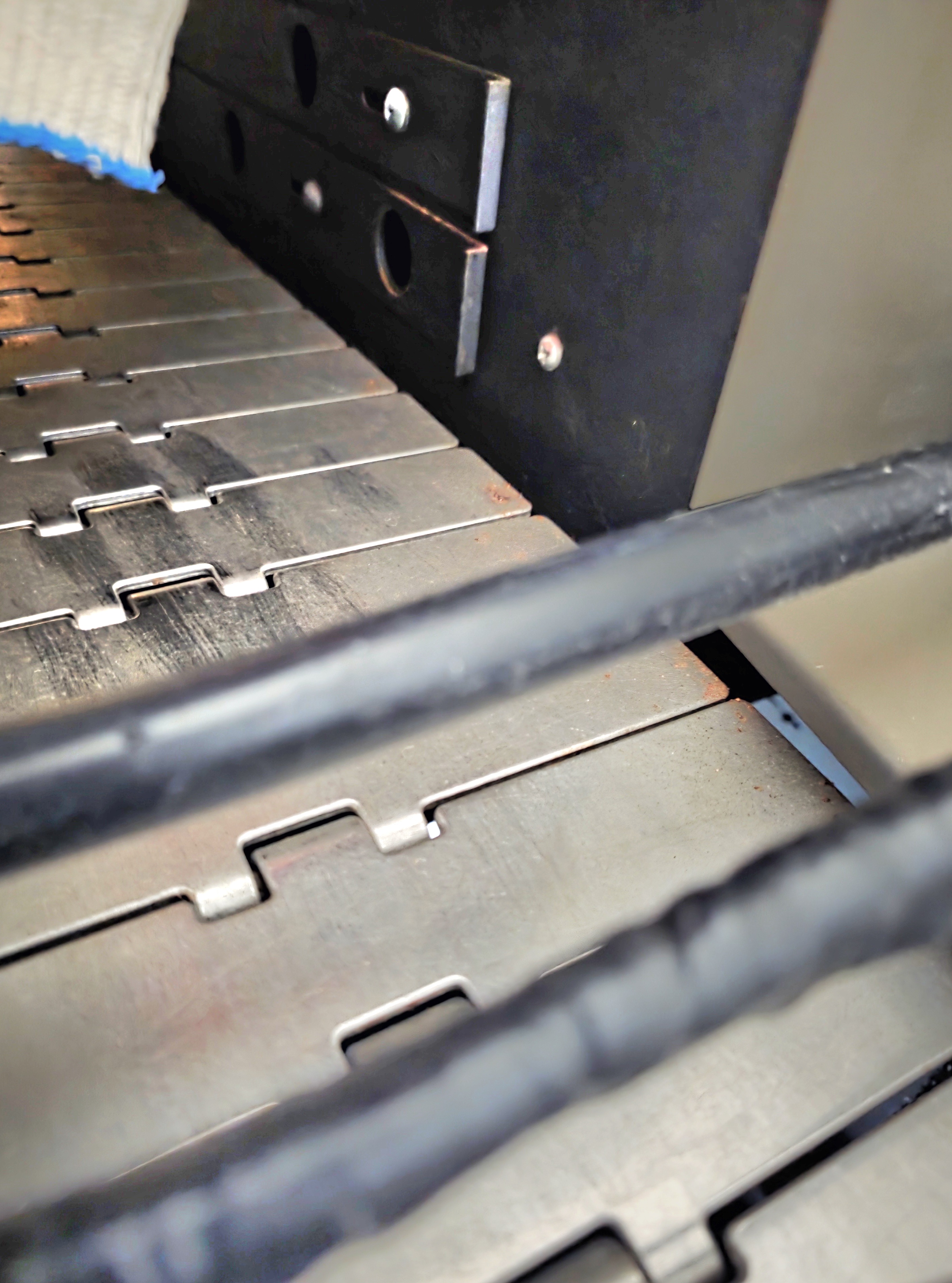

내부금속 힌지형 컨베이어 플레이트

4.컨베이어 라인 - 직진성과 내열성의 조화

내부 이송 라인은 금속 힌지형 구조로 구성되어 있으며, 플레이트 간격이 일정하게 유지됩니다.

폭 약 230mm로 소·중형 제품에 적합합니다.

플레이트 변형이 적고 힌지 맞물림이 정밀합니다.



상단 듀얼 송풍팬,후면 실리콘커튼

5. 송풍팬의 역할 - 열 균형의 중심

상단부의 듀얼 송풍팬은 히터와 직결되어 있으며, 내부 공기를 순환시켜 온도 편차를 최소화합니다.

팬 모터는 상단 중앙 배치로 진동 전달을 줄입니다.

연속 운전 시 온도 분포가 일정해 품질 안정성이 높습니다.

송풍팬 하우징 알루미늄 재질로 제작되어, 고온 운전 시에도 변형 가능성이 낮습니다.



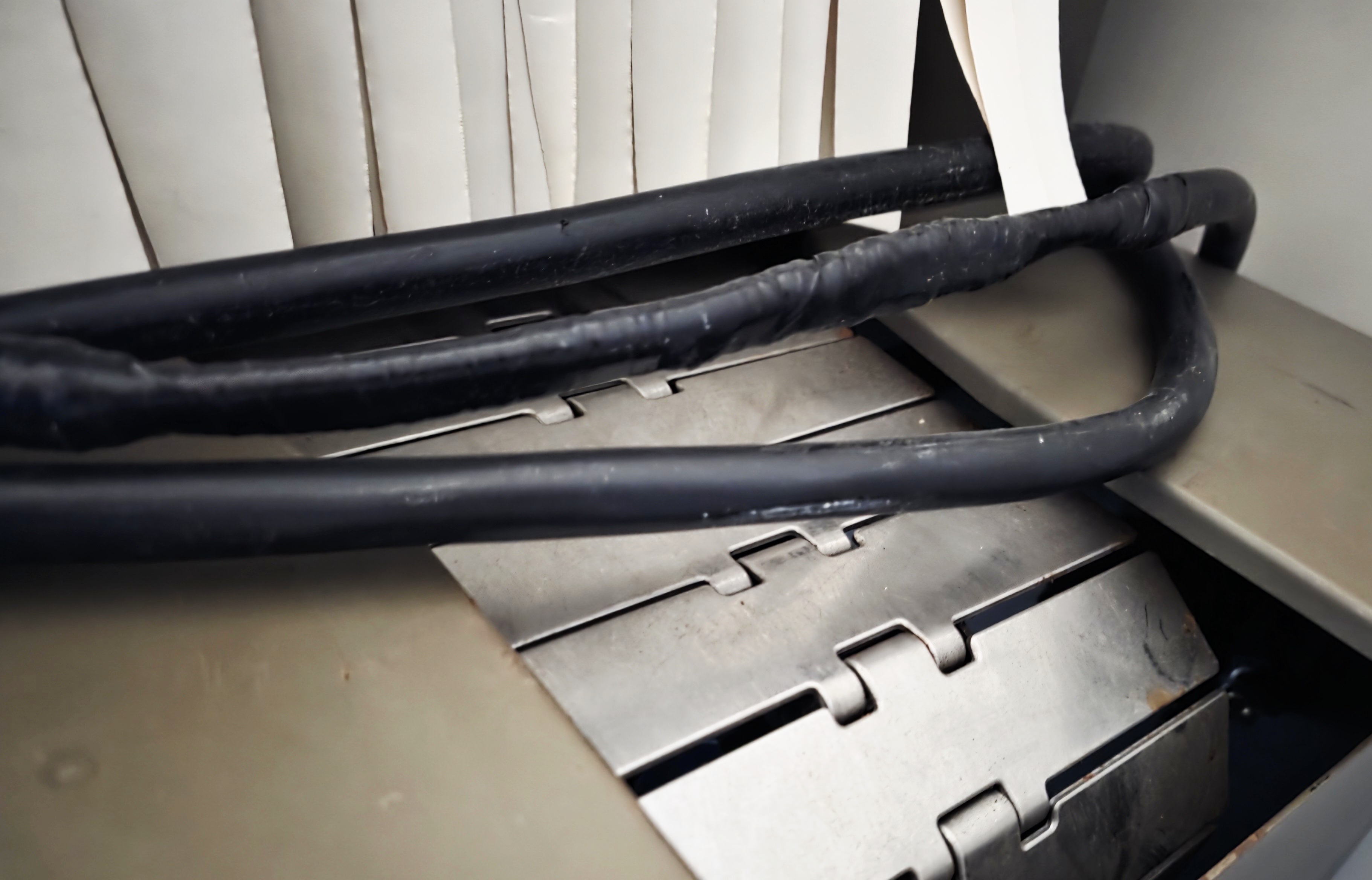

전원선, 히터선 분리

6. 전원 및 배선 관리 상태

전원선과 히터선은 구간별로 분리되어 있으며, 하단부 배선은 접지선과 함께 정리되어 있습니다.

배선 정리는 전기적 신뢰도의 지표입니다.

절연 테이프의 보강 흔적이 없고, 케이블 피복의 손상도 발견되지 않아 안정성이 우수한 편입니다.

관리 상태가 양호해 추가 보수 부담이 크지 않습니다.

균일 도장 볼트라인

7.프레임 마감과 외피 상태

외부 도장은 일정한 톤을 유지하고 있으며, 체결 볼트의 간격도 균일합니다.

측면에서 확인한 프레임의 정렬도는 좌우 비틀림없이 수평을 유지하고 있습니다.

이 완성도는 장기간 사용 시 변형을 줄입니다.

컨베이어배치 조립형시스템

8.종합평가

Auto Shrink Wrap Machine는 열·공기·이송이 맞물린 정밀 장비이며, 내부 균형이 유지될수록 품질과 내구성이 좋아집니다.
삼원 구조 특유의 균형감과 세밀한 조립 품질이 인상적이며,
현재 확보된 장비 또한 이러한 특성을 유지하고 있는 것으로 평가됩니다.
