사진 속 장비는 소형 유압절단기로, 외형보다 내부 구조의 정밀함이 핵심이다.

실린더와 복귀스프링, 유압 라인, 그리고 하단 오일탱크가 한 축으로 정렬되어

압력의 흐름이 자연스럽게 순환하도록 설계되어 있다.

이번 관찰의 초점은 절단 과정에서 복귀스프링이 어떻게 응력을 흡수하고,

시간이 지나도 구조 피로를 최소화하며 균형을 유지하는가에 있다.



상단 실린더 구조 – 피스톤 로드 중심 정렬과 유압 전달 경로

상단 실린더: 압력의 기점

상단부의 실린더는 절단기의 모든 힘이 시작되는 곳이다.

광택이 유지된 피스톤 로드는 압력 전달의 균일성을 보여준다.

절단 과정에서 오일이 밀려 들어가면 피스톤 로드가 천천히 하강하며그힘이 스프링에 연속적으로 전달된다.

사진에서 볼 수 있듯, 실린더 주변은 누유 흔적이 거의 없고,

유압라인은 짧고 굵게 배치되어 즉각적인 반응성을 유지한다.

압력이 어떻게 실린더에서 절단날까지 흐르는지에 대한 구조적 관찰은

[중고 철판절단기, 힘은 어떻게 전달될까?]에서 다루었습니다.

복귀스프링 근접 - 응력 집중 흔적과 피로 분산 패턴

복귀스프링 배열과 응력 분포

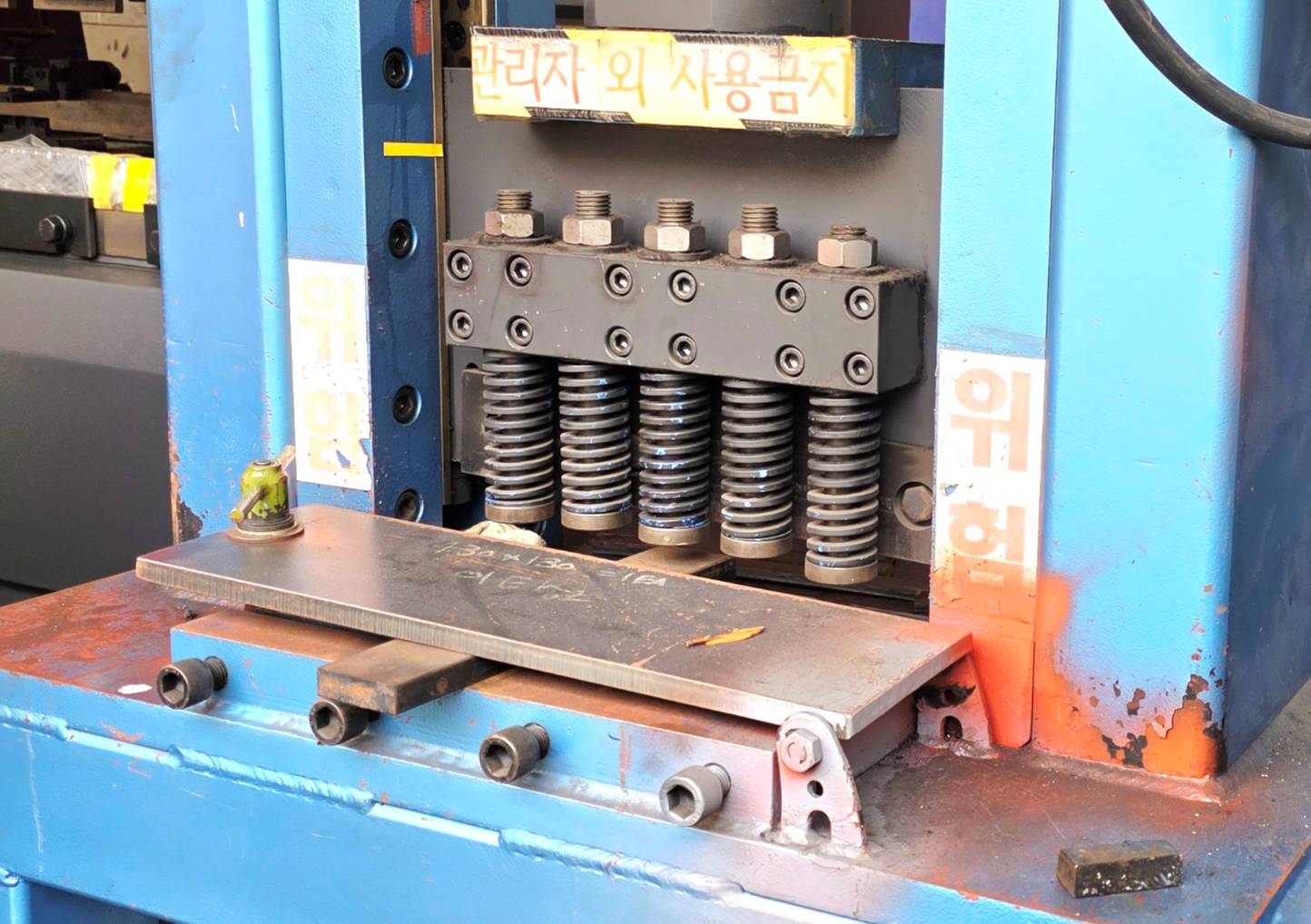

절단날 뒤편에는 일정 간격으로 배열된 복귀스프링이 자리한다.

각 스프링은 절단 시 하중을 고르게 분산시키며,

하중이 빠진 뒤에는 복원력으로 헤드를 되돌린다.

표면의 미세한 흠집과 도색 벗겨짐은 피로 흔적이 아니라,

균형 잡힌 작동이 반복된 결과다.

이 간격 유지와 중심 정렬이 절단면의 일관성을 결정짓는다.

제어패널 - 압력계와 유압 제어 밸브 구성

제어부와 압력 모니터링

오른쪽 상단 제어박스는 기계의 '두뇌'에 해당한다.

ON/OFF 스위치와 비상정지 버튼 외에도

압력계를 통해 순간 유압 상태를 직관적으로 확인할 수 있다.

사진 속 게이지는 0~250bar 구간을 표시하며,

이는 일반적인 소형 절단기의 작동 범위와 일치한다.

이 압력 안정성이 절단 정밀도의 핵심이다.

하단 유압 탱크 - 오일순환 라인과 모터 결합부 구조

하단 모터와 오일탱크: 압력의 순환로



하단부에는 모터와 유압탱크가 결합되어 있다.

'P'와 'T'가 표시된 유압 포트는 공급과 회수를 의미하며,

이 구간에서 압력이 생성되고 다시 순환한다.

사진 속 오일탱크는 산화 흔적이 적고,

배관 결합부가 깔끔하게 정렬되어 있어 내부 유량 손실이 최소화된 상태다.

이는 장비가 오랜 시간 안정적으로 사용되어 왔음을 보여준다.

절단헤드 - 스프링 배열과 압력 분포 균형

구조 피로와 응력 순환의 균형

스프링의 반복 응력은 피로 누적의 주요 원인이다.

그러나 이 장비의 복귀 구조는 응력 분포가 일정하게 유지되어,

스프링의 중심축 변형이 거의 없다.

즉, 피로가 한쪽으로 쏠리지 않고 주기적으로 분산되며

장기 운전 시에도 복귀 속도와 절단 안정성이 유지된다.

이는 구조 피로를 줄이는 가장 실질적인 설계 방식이다.



---

결론

소형 유압절단기의 복귀스프링은

단순히 헤드를 올리는 보조 장치가 아니라,

유압 시스템 전체의 응력 균형을 조율하는 '조정자' 역할을 한다.

사진에서 드러난 세부 구조와 마모 흔적은

오랜 시간 동안 유지된 압력 순환의 결과이며,

이 장비가 보여주는 건 한마디로, 압력과 응력이 오랜 시간에 걸쳐 만들어낸 균형의 기록이다.
