Quick summary | 요약

스윙 1200 범위의 TUDA TFL-1200은 단순히 크기가 큰 선반이 아니라, 정면 절삭에서 토크와 균형을 유지하도록 설계된 엔지니어링 장비입니다 본 글은 실제 장비 세팅 과정에서 관찰한 4-JAW 보정, 피드 제어, 칩 곡률 변화를 중심으로 절삭 밸런스의 핵심을 기록한 리포트입니다.



1. 장비 개요(Machine Overview)

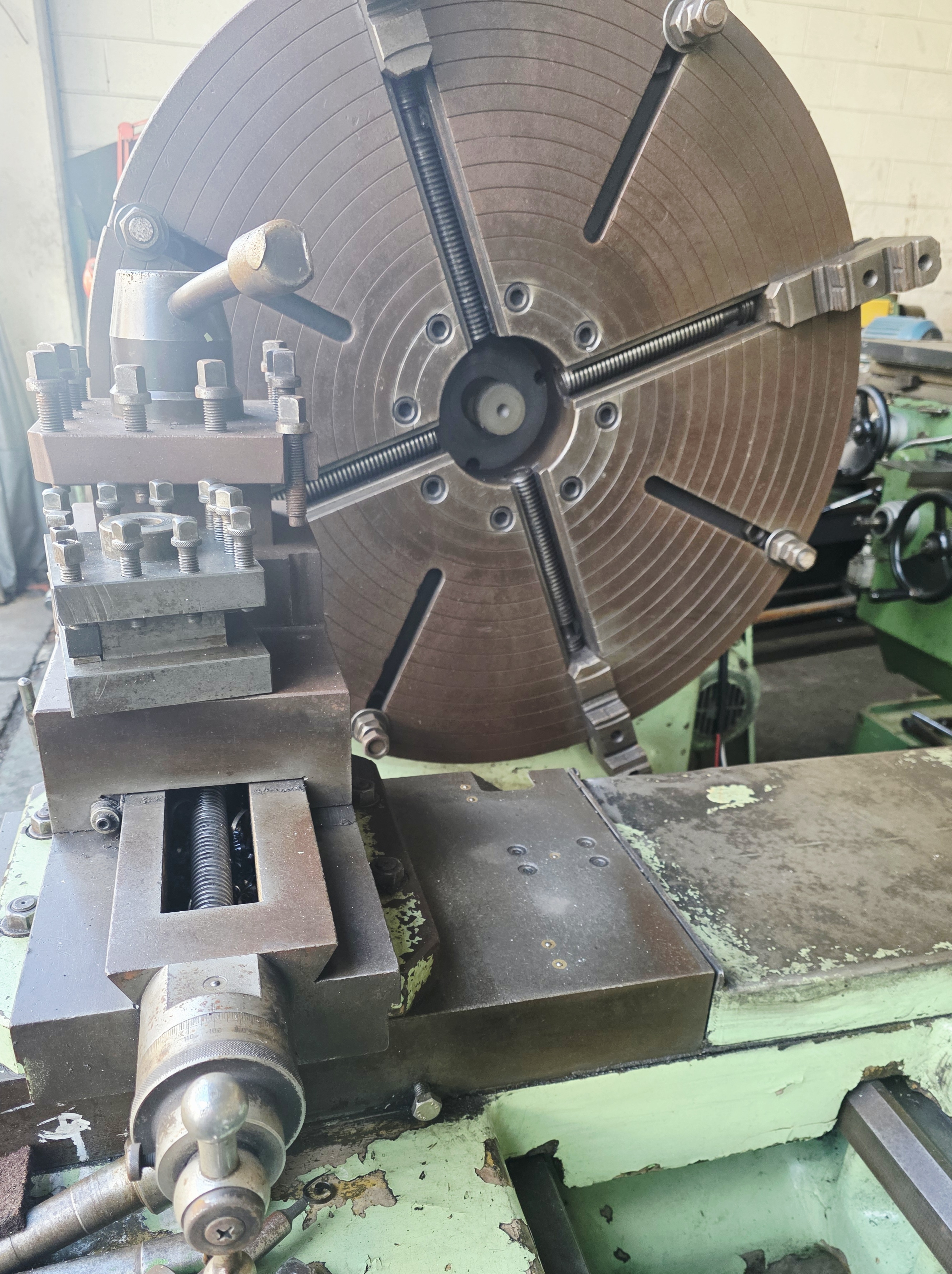

투다 TFL-1200 의 대형 4죠 척이 전면 하중 분산 구조가 뚜렷하게 드러남

TUDA TFL-1200 Face Lathe는 스윙 1200mm, 대형 플랜지나 감속기  하우징 같은 넓은 정면 가공용 장비 입니다. 척으느 지름이 크지만 단순히 크기를 키운 것이 아니라 중심 하중을 분산시키기 위한 깊은 홈 설계와 독립 죠 구조로 되어 있습니다. 이 구조 덕분에 절삭력과 진동이 넓은 면으로 분산되며, 균형감있는 회전을 유지할 수 있습니다.

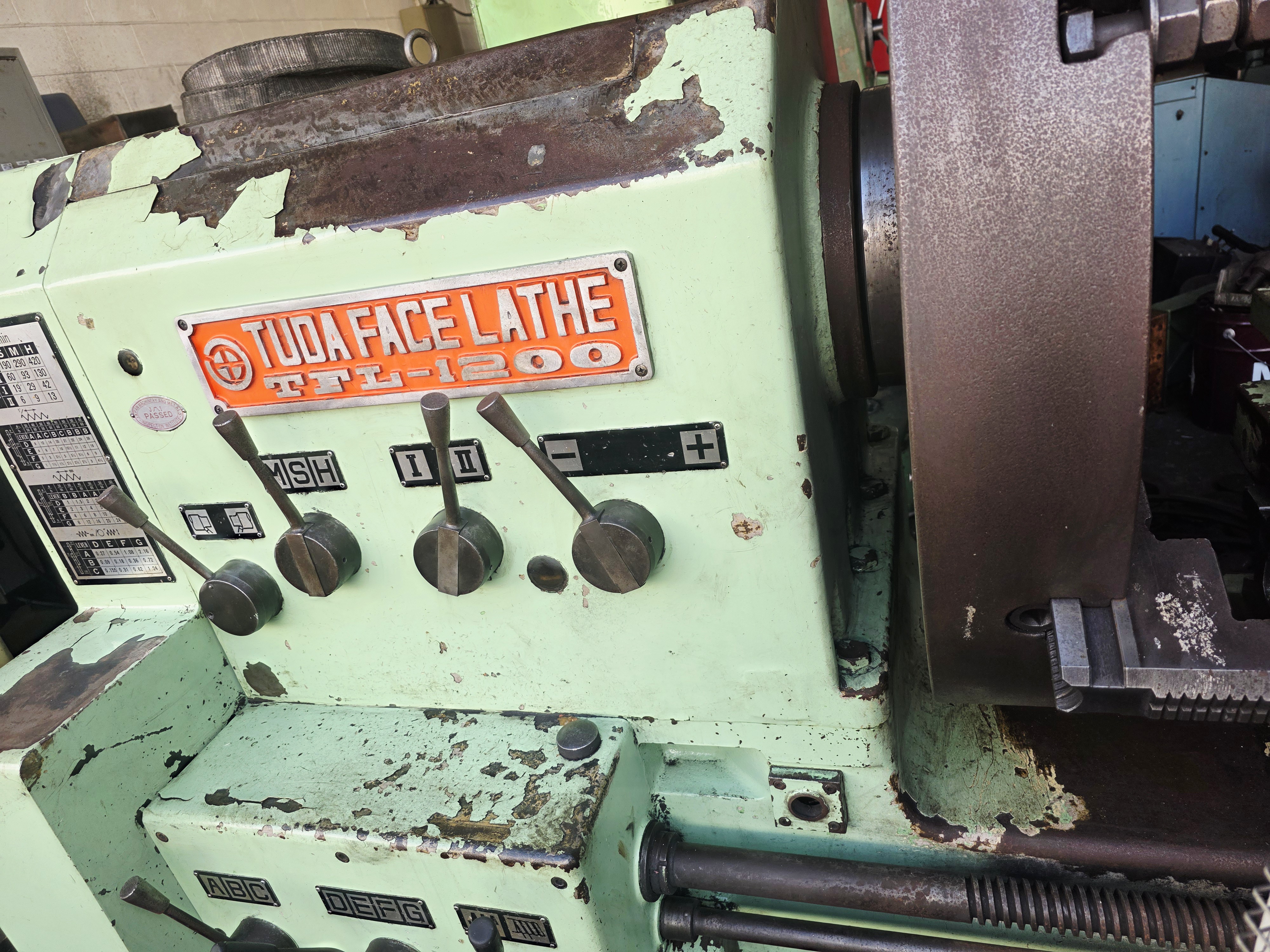

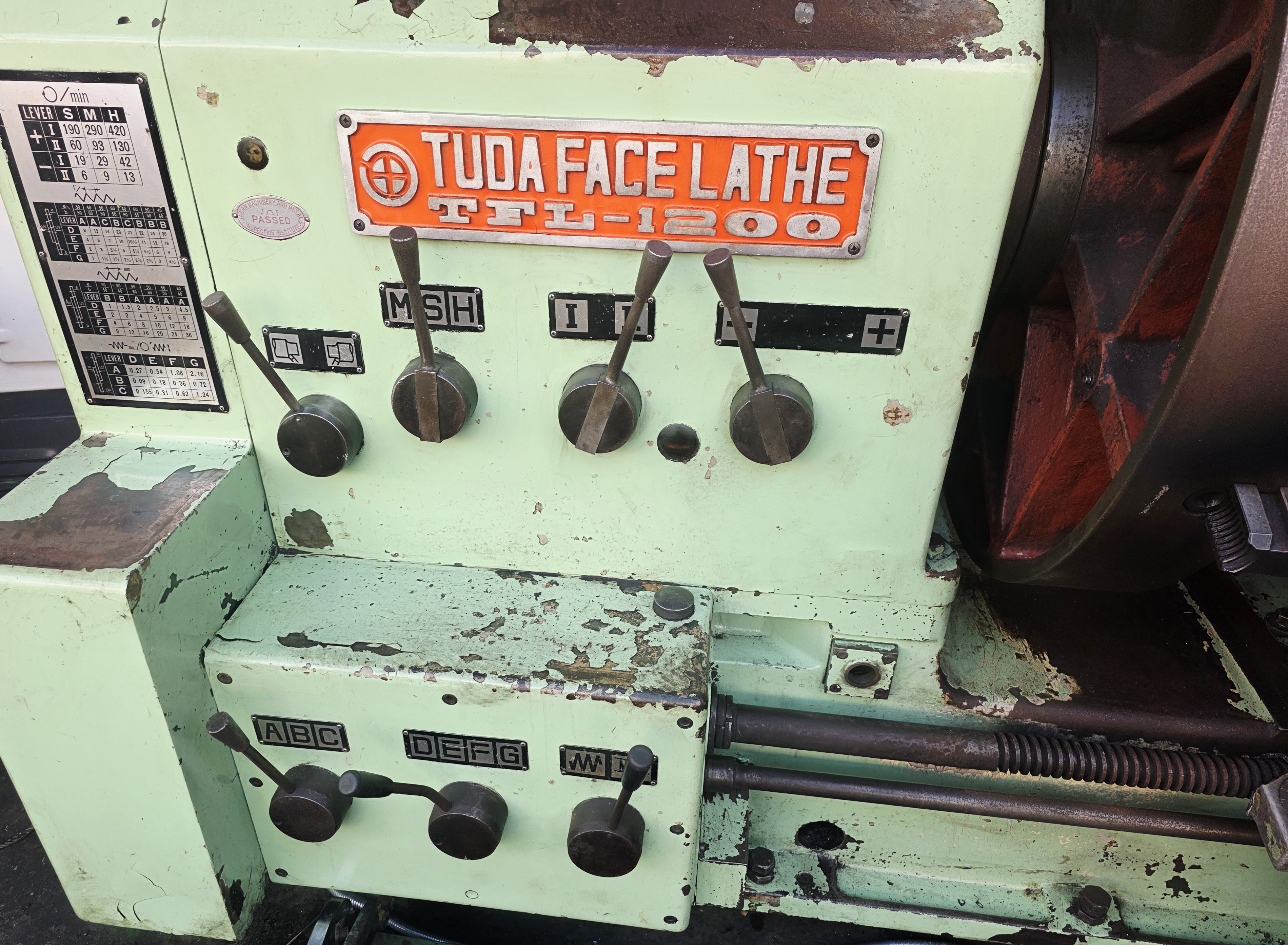

2. 제어부 구성 (Control Panel Insight)

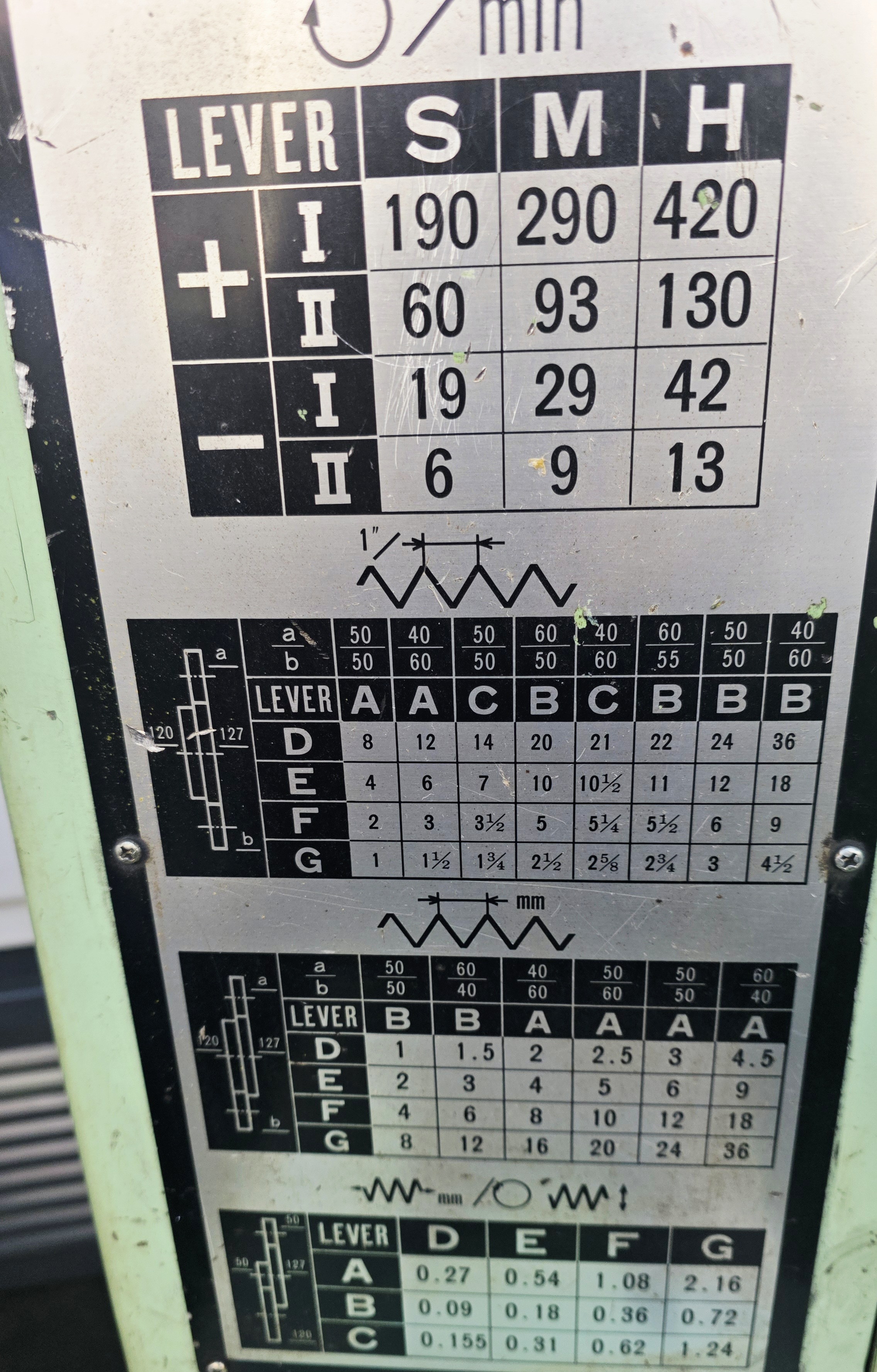

RPM과 피치 조합이 표시된 피드 차트, 정밀 가공용 수동범위 인쇄와 제어부

제어부는 MSH(저 · 중 · 고속) / Ⅰ·Ⅱ(단차) / ±(토크 세분화)

세 개의 조합으로 작동합니다.

6~420rpm 범위의 회전 속도를 수동으로 제어할 수 있고, 이는 대형 척의 저속 정토크 절삭을 가능하게 합니다.

토크는 일정하지만 피드 속도를 천천히 높이는 구조여서고속보다 안정된 절삭음을 만들고 공구의 수명을 연장시킵니다.



3.절삭 밸런스의 구조적 포인트

스윙 1200 절삭 범위가 보이며 플랜지류 작업의 실제 작업폭이 표현

정면선반의 핵심은 빠른 속도가 아닌 하중 균형입니다.

대형 플랜지나 원판류는 회전 반경이 넓어, RPM이 조금만 올라가도 진동이 크게 증폭됩니다. 따라서 TFL-1200은 저 RPM에서의 안정된 토크를 유지해 가공면의 흔들림을 최소화합니다.

이는 절삭 리듬과 칩 형태가 일정하게 반복되는 상태로 확인할 수 있습니다.

※ 보다 세부적인 4-JAW 편심 보정 과정은 네이버 블로그의 관련 관찰 리포트에서 정리되어 있습니다.
정면선반 스윙1200 | 4-Jaw 편심 보정과 저RPM 절삭 균형 가이드



4.공구대 정렬과 슬라이드 정밀도

공구대와 척이 근접해 있으며, 절삭선 평행도가 일정하게 유지된 모습

공구대는 리드스크류와 슬라이드 레일이 정밀하게 맞물려 절삭 중에도 흔들림이 거의 없습니다.

이 덕분에 칩의 길이와 반경이 일정하며, 피드가 조금만 달라도 변화가 즉시 감지됩니다.

이 부분은 숙련자의 감각보다 기계 자체의 안정성이 결과를 좌우합니다.



5.세팅루틴(Setup Routine)

척과 베드의 측면

• 공회전 1분간 저RPM 소리 청취
• 다이얼 게이지로 0.5mm 단위 편심확인
• 4개 죠를 동일 토크로 체결
• 첫 절삭 후 칩 길이와 곡률 점검
• 리듬 일정 시 절삭 깊이(DOC) 확대

이루틴을 통해 절삭 리듬이 안정되면 기계음은 낮고 일정하게 유지됩니다.





6. 베드 흔적에서 읽는 밸런스

대형4-Jaw 척과 베드상판

균형 잡힌 기계는 스크래치가 일정한 패턴으로 분산되어 있습니다.

한쪽으로만 긁힌 자국이 많으면, 척의 편심이나 슬라이드 기울어짐이 있다는 신호입니다.

이 장비는 스크래치가 중앙으로 모이지 않고 넓게 퍼져 있어

장시간 정밀 절삭을 견딘 기계임을 보여줍니다



7. 칩 곡률 로그(Chip curvature Log)

토크 제어와 피드 밸런스

칩은 절삭 리듬을 보여주는 시각적 지표입니다.

곡률이 일정하고 길이가 비슷하면 균형이 잘 맞은 것이고,

짧고 끊어진 칩은 피드가 너무 낮거나 절삭 저항이 불균일한 상태입니다. 칩 패턴의 규칙성으로

공구 마모와 밸런스 상태를 동시에 판독할 수 있습니다.



8.관찰메모

이 선반은 '크다' 보다 '조용하다'는 인상이 먼저 옵니다.

회전이 부드럽고 진동음이 낮으며,

피드 조작 시 손끝에서 느껴지는 저항감이 일정합니다

해당모델의 '균형 설계'가 실제로 살아 있는 증거 입니다.

현장에선 이런 기계가 오히려 데이터 보다 신뢰되는 감각 기준이 됩니다.



9.결론

투다 TFL-1200 Face Lathe는

속도를 추구하는 기계가 아니라 균형을 설계한 구조물에 가깝습니다.

4-Jaw 독립 척의 미세 보정, 토크 세분화 레버, 균등한 베드하 중 등의 '정면 절삭의 리듬'을 완성시킵니다.

그리듬이 일정할 때, 비로소 절삭면은 고요해집니다.
