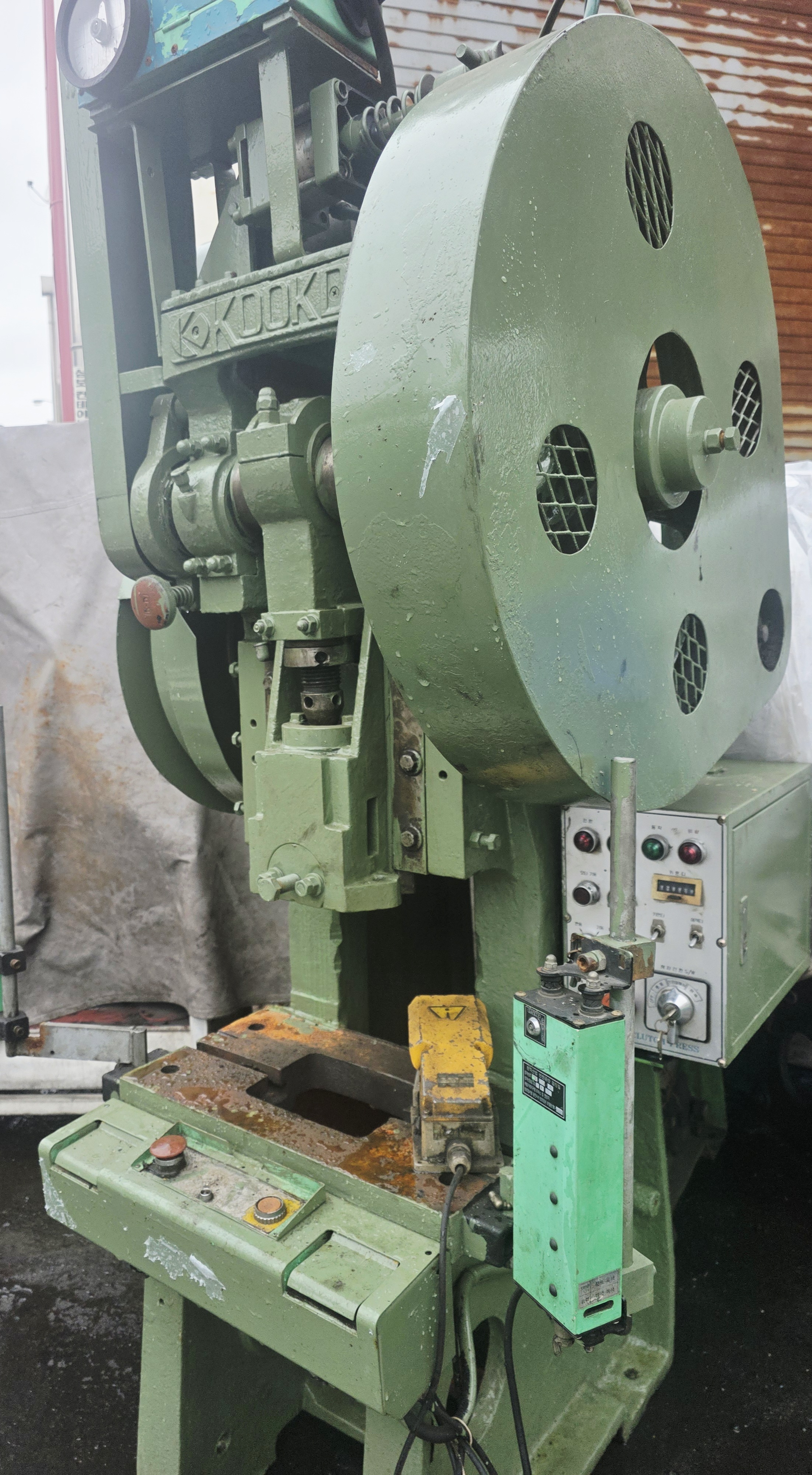

국도기계 1ton Air Clutch Power Press는 기계식 프레임과 공압 제어장치를 결합한 구조로, 작동 중 힘의 전달 방향이 일정하도록 설계되어 있다.1톤급 모델은 공압식 에어클러치의 양방향 압력 분배 구조를 채택해 결합 속도와 반응 오차를 최소화하며, 플라이휠-크랭크축 일체형 구동 구조로 진동 편차를 억제한다.

본 기록은 국도 기계 프레스의 구조적 안정성과 공압 제어 방식의 기술적 원리를 항목별로 정리한 기술 문서이다.

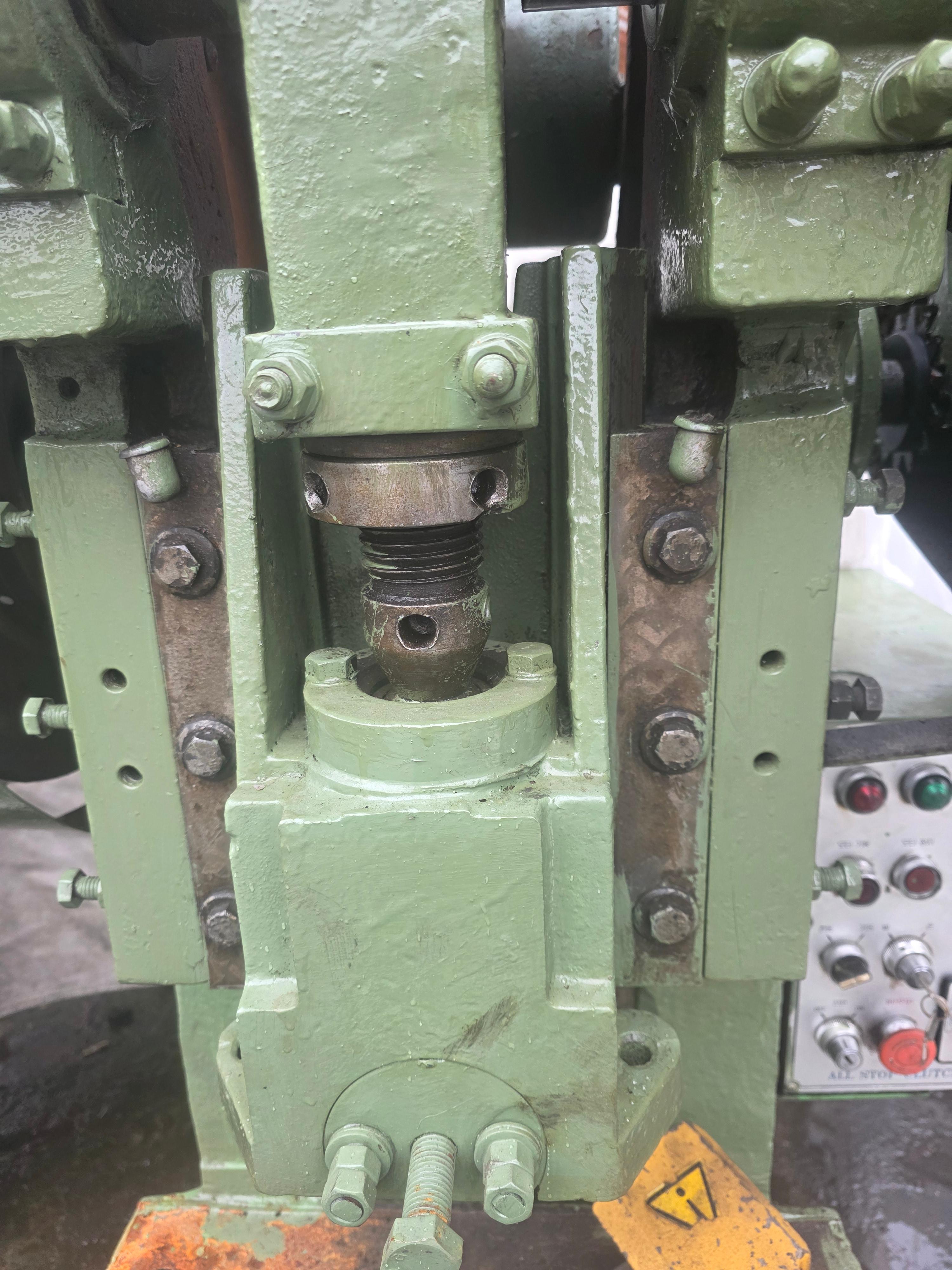

하단 리브와 베드 구조, 응력 분산 위치

1.프레임 구조의 안정성

국도 프레스의 프레임을 일체형 주조 구조로 제작된다.

하중이 걸릴 때 응력이 분산되도록 내부 리브가 하단부에 배치되어 있으며, 이로 인해 반복 작동 시에도 프레임 변형이 거의 없다.

베드와 크랭크 축의 연결부가 직선으로 정렬되어 있어

작동 중 진동이 한 축으로만 이동한다.



ALL STOP CLUTCH PRESS 제어 패널 근접

2.Air Clutch의 작동원리

에어클러치는 공기압을 이용해 디스크를 결합하거나 해제하는 장치이다.

플라이휠의 회전력이 공압 인가 시 크랭크 축으로 전달되며,

이때  발생하는 미세한 시간차가 전체 타격 리듬을 결정한다.

국도기계는 양방향 압력 분배 방식으로 설계되어 좌우 마찰면이 균등하게 작동한다,

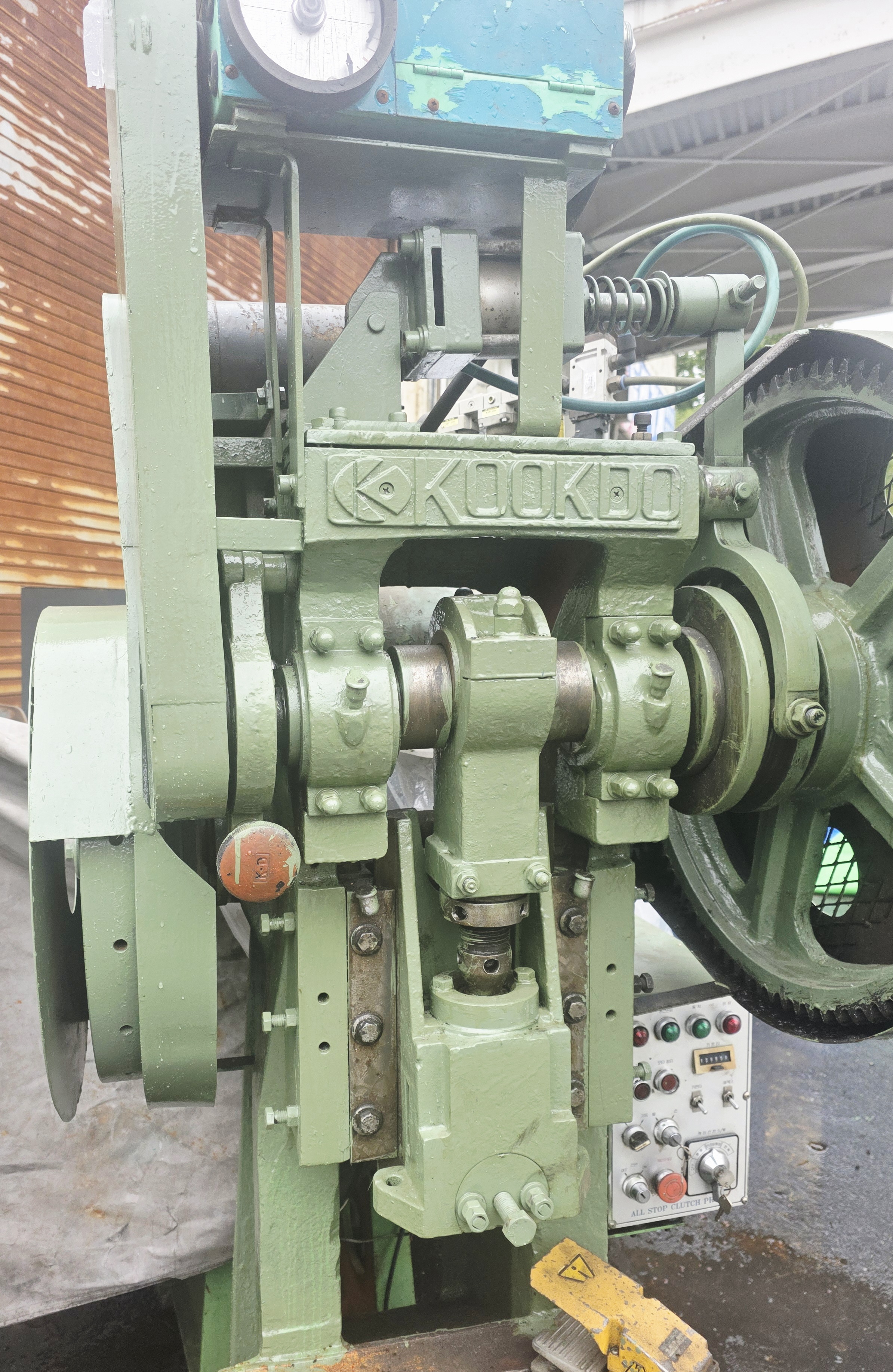

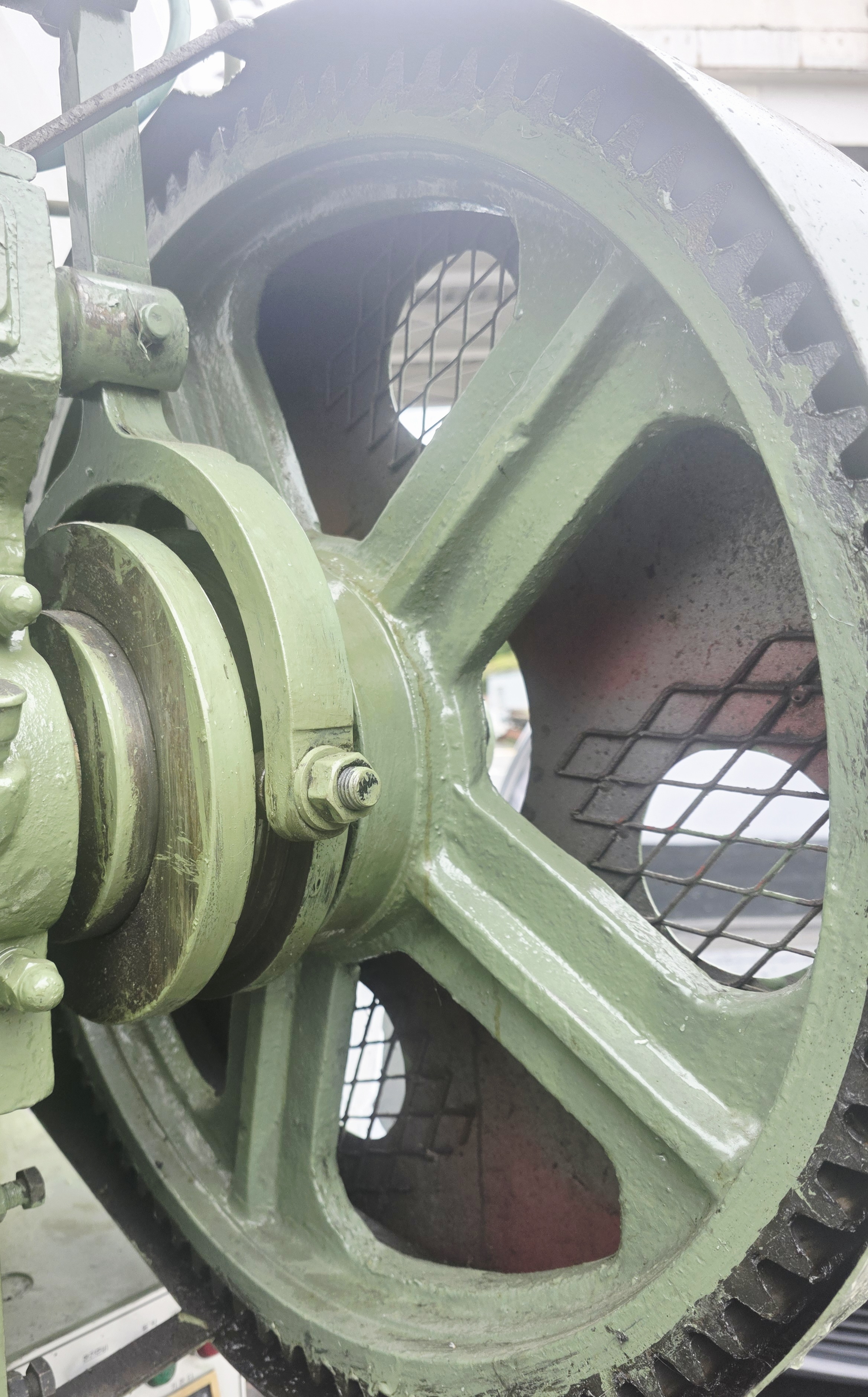

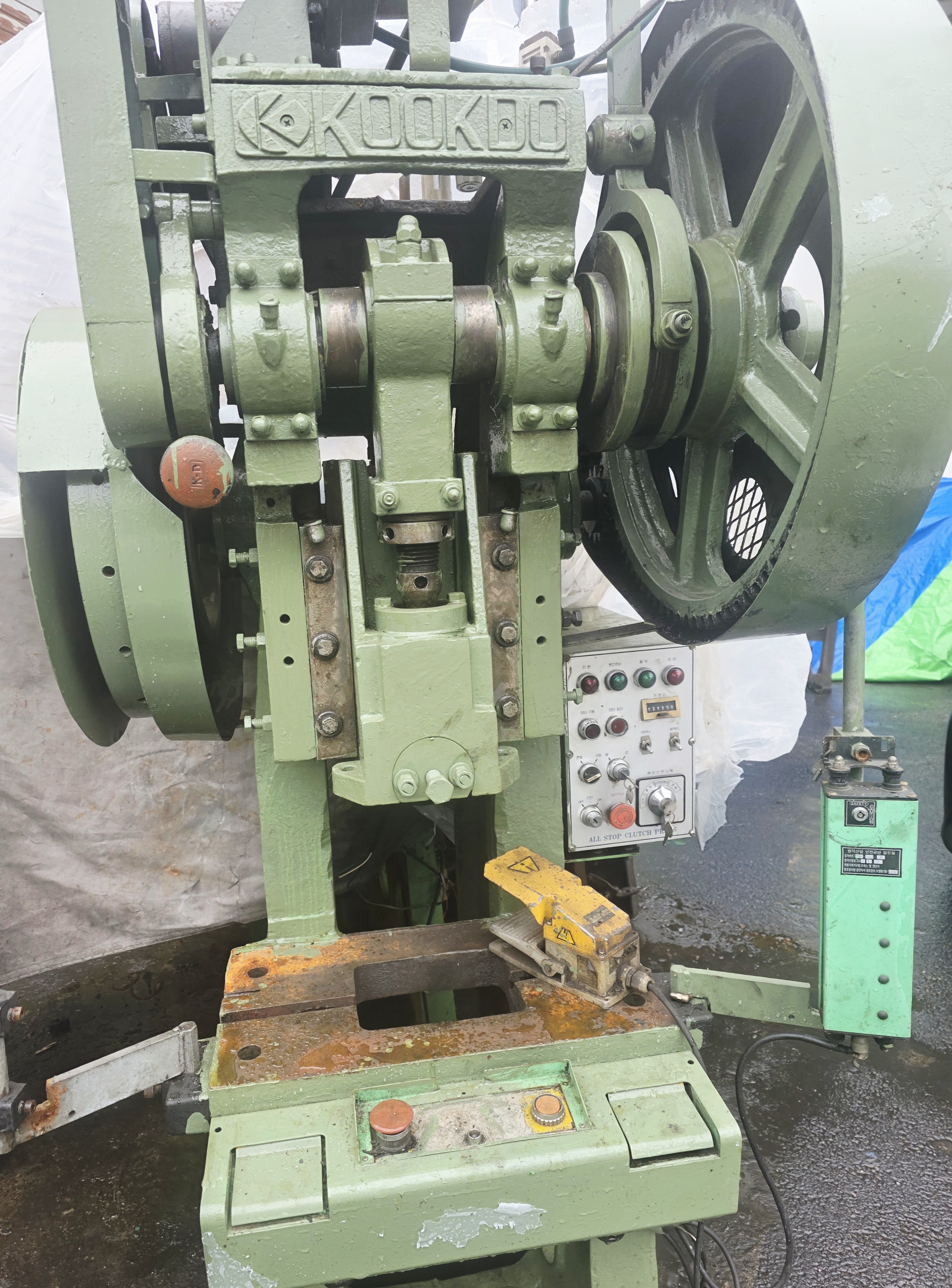

플라이휠-크랭크축 일체 구조 전경

3.플라이휠-크랭크 축 구동 구조

플라이휠은 크랭크 축과 일체형으로 구성되어 있으며, 회전 중심이 일정하게 유지된다.

이 구조는 중간 베어링의 편심을 최소화해

슬라이드 램의 왕복 운동이 일정하게 이루어지도록 돕는다.

회전이 정지될 때의 감속 구간이 일정하면

내부 축과 베어링의 상태가 안정적이라는 점을 알 수 있다.

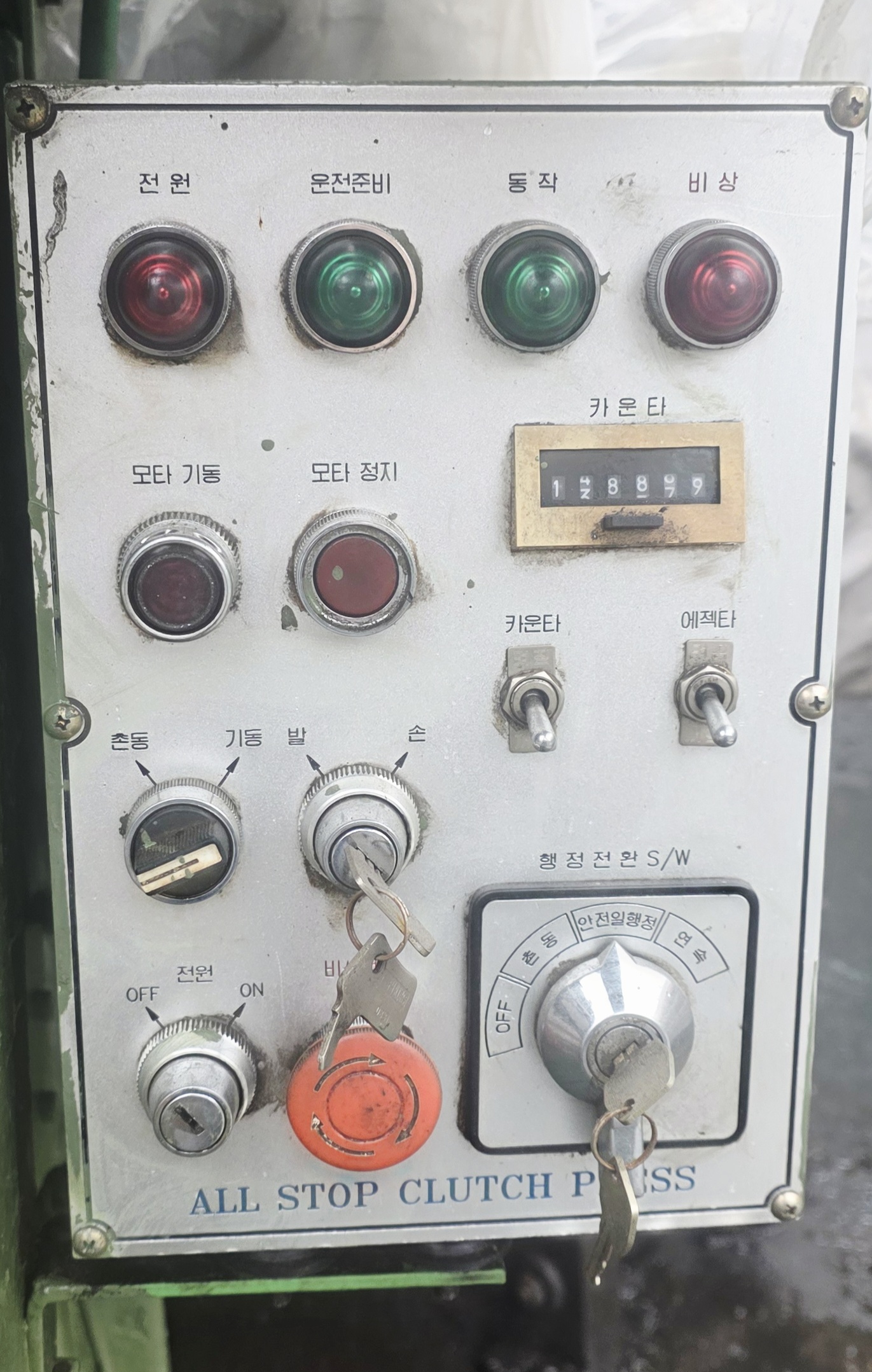

ALL STOP CLUTCH PRESS 제어 패널

4.제어 계통 구성

제어 패널에는 운전 스위치와 공압 밸브 제어 장치가 구분되어 있다.

각 기능이 독립 회로로 구성되어 있어

특정 기능만 선택적으로 점검할 수 있다.

이 방식은 전체 회로를 차단하지 않고도

단위 시스템별 점검이 가능하다는 장점이 있다.

공압 게이지 및 상부 라인 연결부 근접

5.공압 라인의 구조적 특징

국도기계의 에어라인은 이중 실링 방식으로 설계되어 있다.

밸브와 실린더 간 거리가 짧아 압력 손실이 적고,

공기 역류를 막기 위한 리턴 스프링이 내장되어 있다.

공압이 안정적으로 유지되면 클러치 결합 속도 또한 일정하다.

리턴 스프링과 축 지지부 공압 복귀 경로

6.중고 장비 관찰 시 참고 항목

• 에어라인의 누기 유무
• 플라이휠 회전 시 감속 시간
• 클러치 결합음의 일정성
• 슬라이드 램의 유격 정도
• 베드 진동 방향과 고정 상태

이 항목들은 구조적 상태를 점검할 때 유용한 기준이 된다.



구조 해석과는 별개로, 실제 소리·진동 관찰은 아래 기록에 정리했습니다.
→ 국도 파워프레스(1ton)의 움직임 기록, 에어클러치가 멈추는 순간까지

---

결론

국도기계 1ton Air Clutch Power Press는 공압 제어와 기계식 구동이 결합된 구조로, 시간이 지나도 일정한 동작 리듬을 유지하는 것이 특징이다. 구조적 안정성, 공압 분배 방식, 축 정렬 상태를 통해 기계의 작동 원리를 이해할 수 있다. 이 글은 국도 프레스의 구조적 특성을 기록하고 공압 제어 시스템의 기술적 원리를 정리한 자료로 남긴다.
