Between shear and silence | 유압전단기와 샤링기의 절단음 패턴 비교

Between shear and silence | 유압전단기와 샤링기의 절단음 패턴 비교



철판 절단기라고 해서 다 같은 소리가 나는 건 아니다.

겉보기엔 비슷하지만, 유압전단기(Hydraulic Shear)와 샤링기(Mechanical shear) 는 구조 부터 다르다

둘 다 전단기(Shearing machine) 계열이지만, 하나는 유압의 압력으로 천천히 절단하고,

다른 하나는 플라이 휠의 회전력을 순간적으로 전달해 자른다.

이 차이가 절단 순간의 소리와 진동, 그리고 절단면의 느낌까지 다르게 만든다.

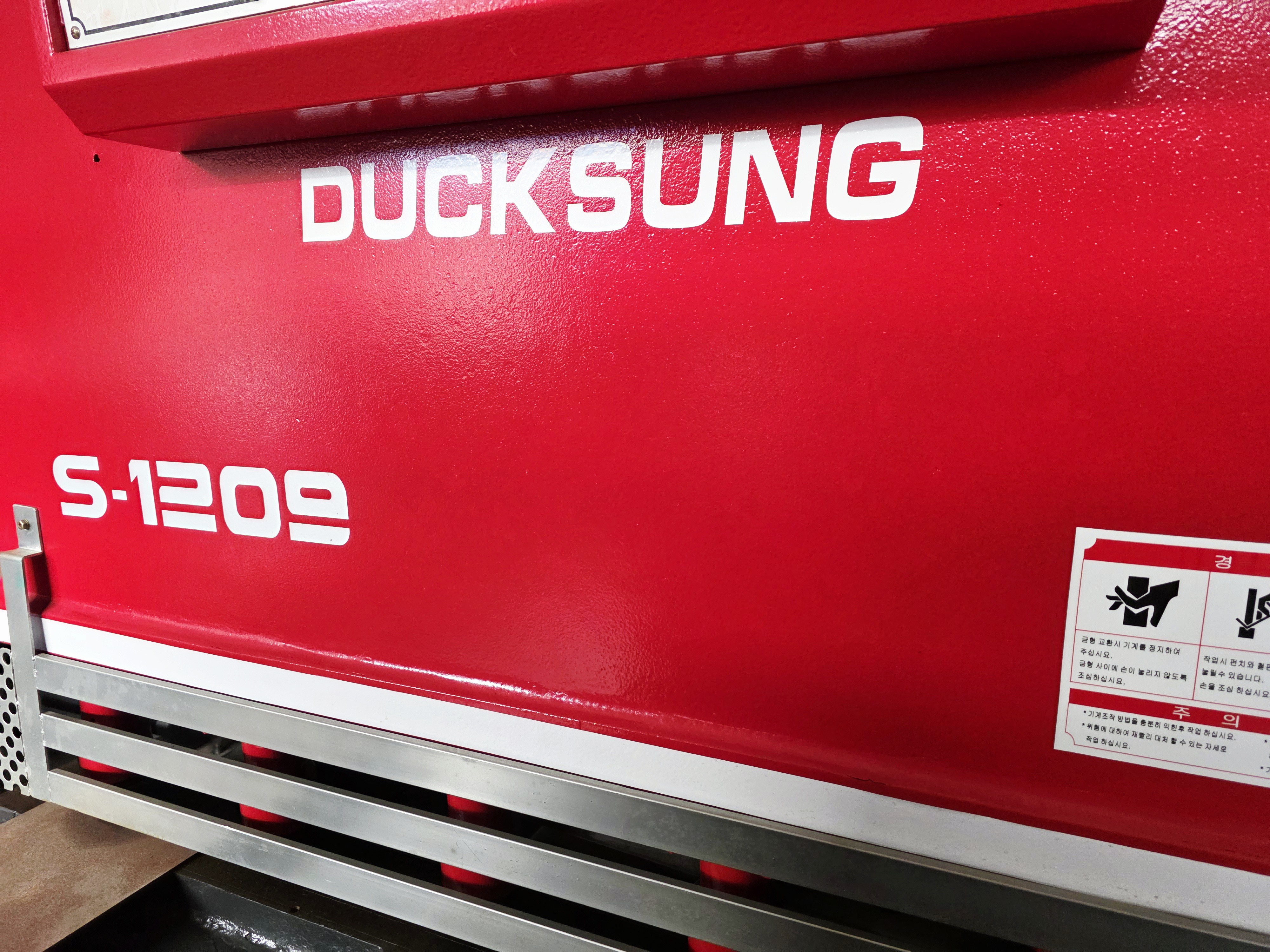

📸 사진 속 장비는 유압전단기(Hydraulic Shear)에 해당한다.

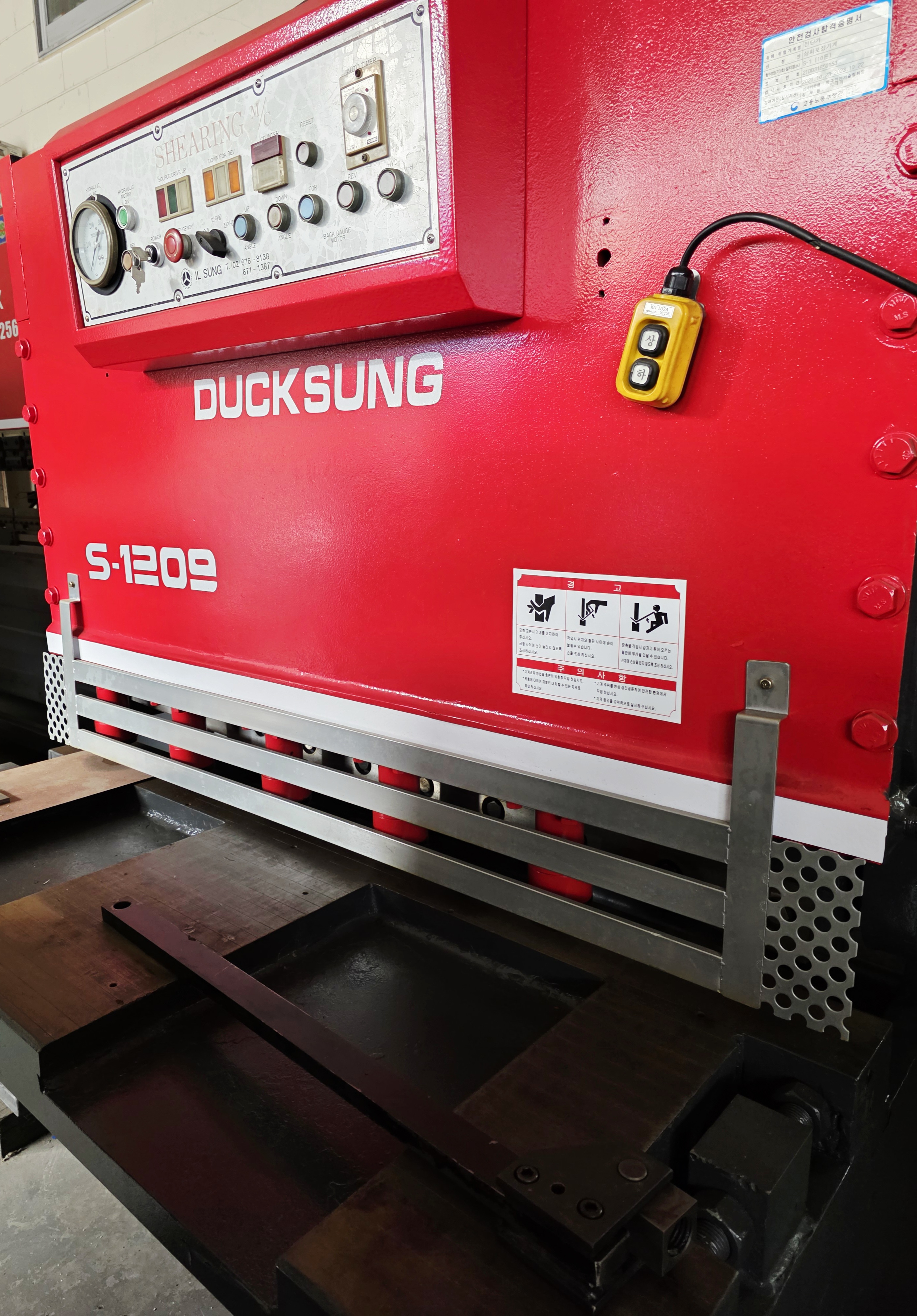

덕성 S-1209 유압전단기 전면구조-칼날과 작업 테이블 전체 뷰

1.같은 전단기지만, 작동 방식이 다르다

유압전단기는 실린더 안에 오일 압력을 모아 천천히 칼날을 내린다.

소리는 낮고 부드럽게 이어진다.

반면 샤링기는 플라이휠이 회전하다가 한 번에 딱 하고 힘을 전달한다.

타격 소리가 크고 짧으며, 진동이 순간적으로 퍼진다.

즉, 같은 철판을 잘라도 '리듬'이 다르다.

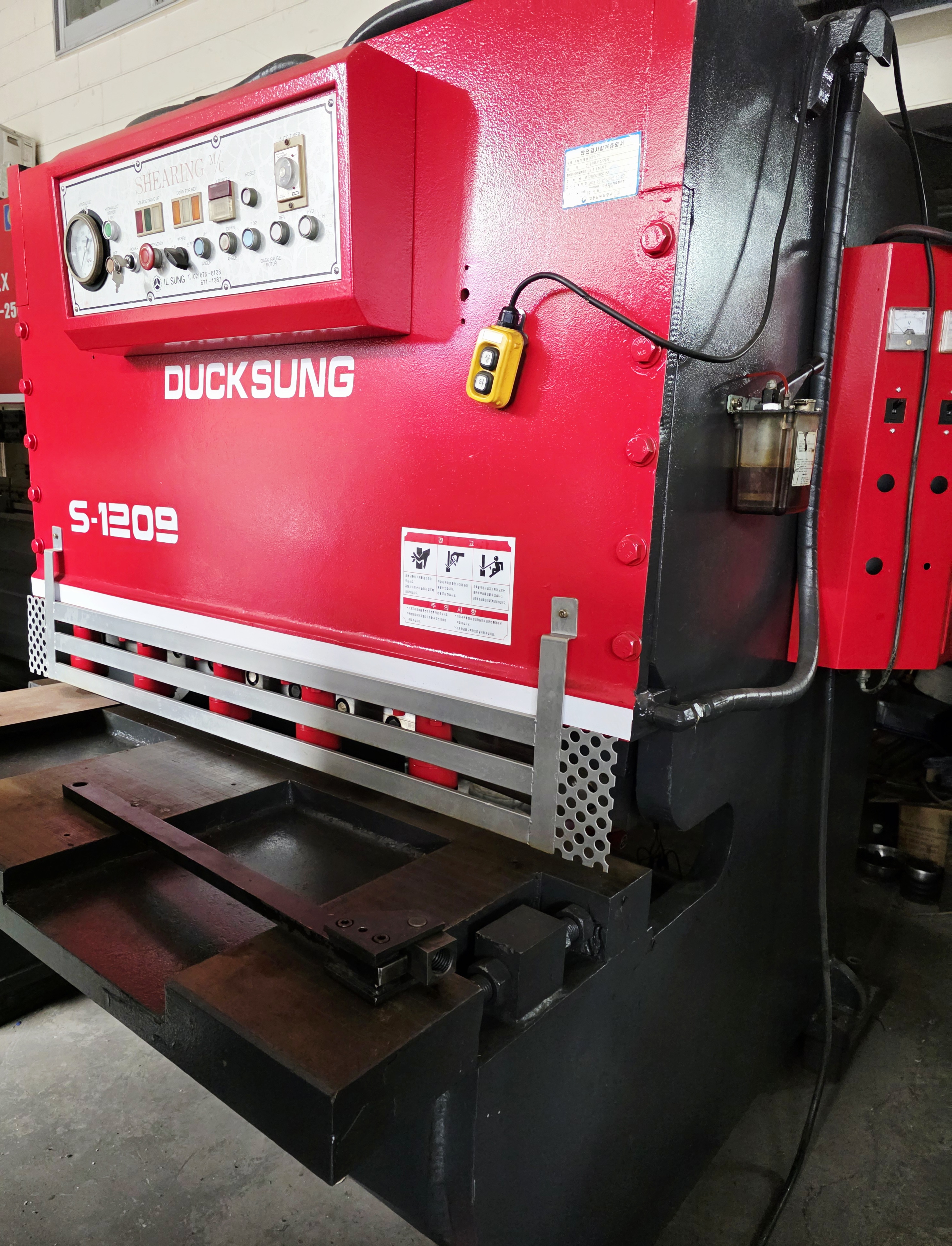

유압 실린더와 절단 가이드 레일 구조 – 전단각 유지용 프레임

2. 대기 중에도 이미 차이가 있다

유압식은 밸브 안에서 오일이 흐르면서 일정한 웅- 하는 압력음이 난다.

샤링기는 플라이휠이 회전하며 생기는 윙-윙- 하는 기계음이 먼저 들린다.

절단 전부터 구동 방식의 차이가 귀로 느껴진다.

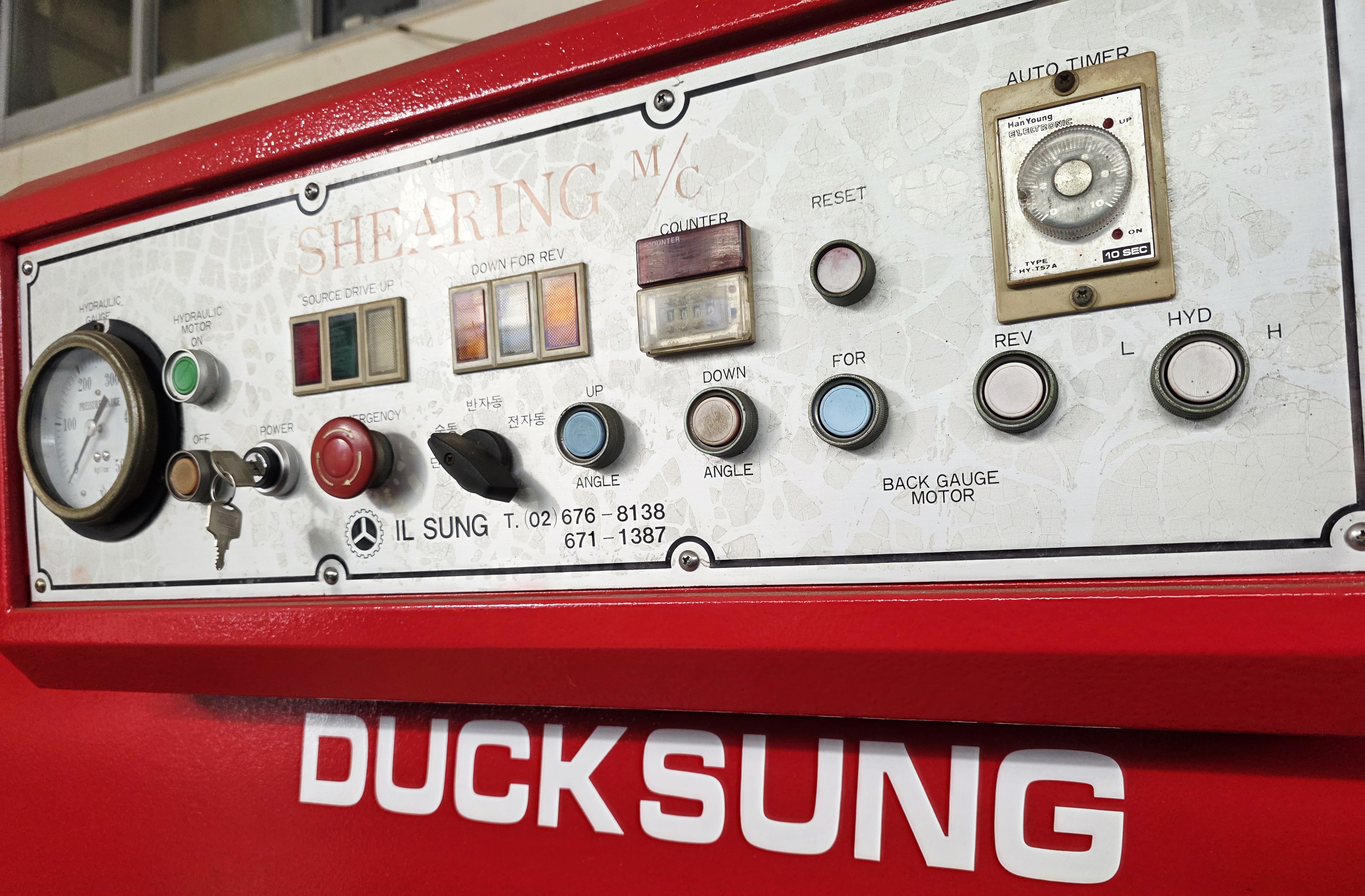

압력 게이지·AUTO TIMER·ANGLE 조절 스위치 근접 – 구동 전압력 제어부

3.절단이 시작되는 순간

유압전단기는 압력이 일정 수준에 도달하면 둔탁한 저음과 함께 칼날이 내려간다.

소리가 길고 완만하다.

샤링기는 클러치가 물리며 짧고 강한 금속음이 터진다.

단 한번의 타격으로 판재가 끊어진다.

4.절단 중의 차이

유압식은 힘이 부드럽게 이어져 절단음이 일정한 곡선처럼 들린다.

샤링기는 순간적으로 힘이 집중되 '탁' 한번의 피크가 생긴다.

그래서 유압식은 두꺼운 철판에 적합하고

샤링기는 얇은 판재나 반복 절단에 효율적이다.

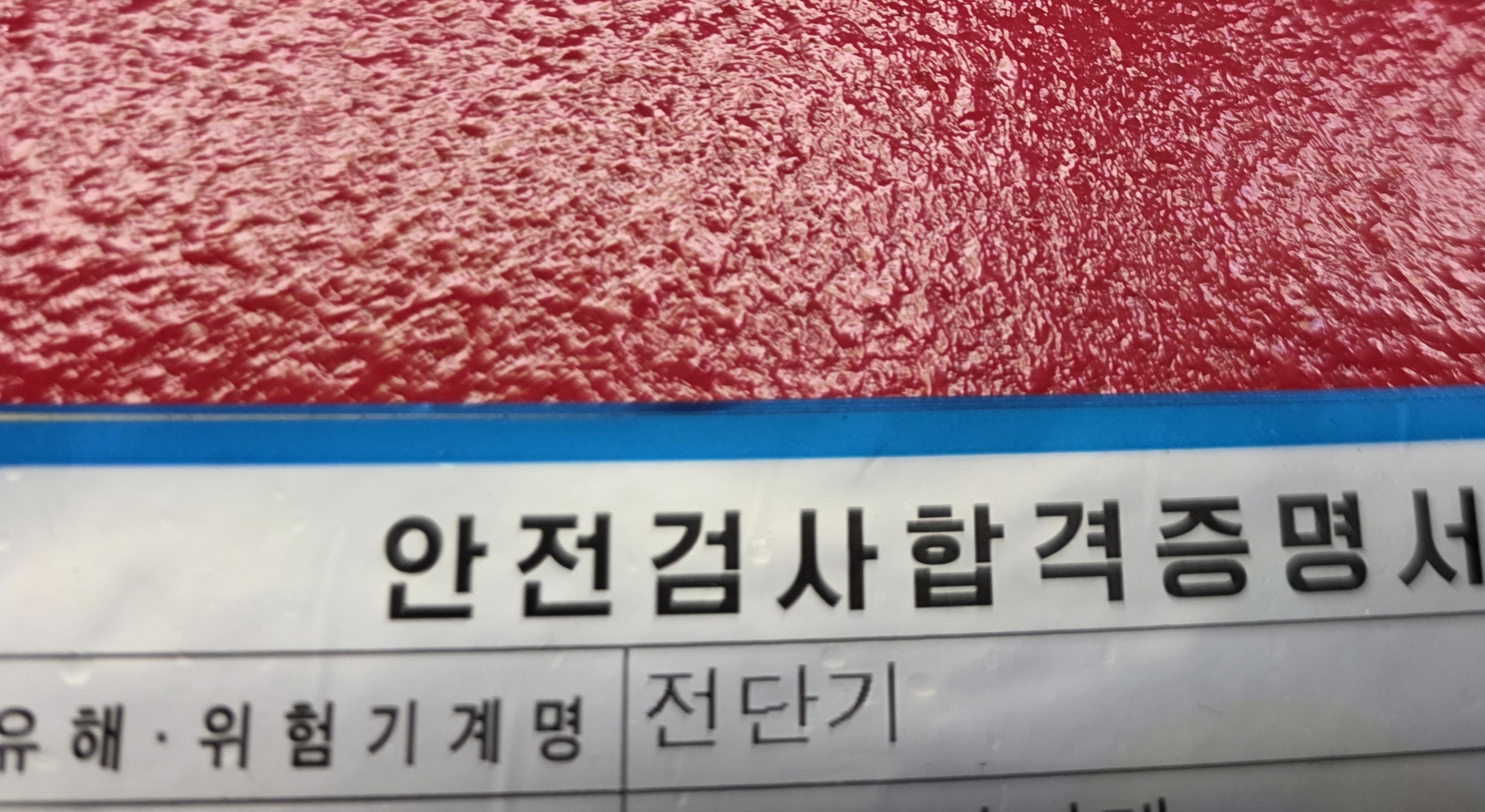

유압전단기 안전검사 합격증 – 인증 마크 근접 이미지

5. 절단 후의 감쇠

유압전단기는 밸브가 천천히 열리며 압력이 빠져나가고, 소리도 자연스럽게 줄어든다

샤링기는 플라이휠의 회전음이 몇 초간 남았다가 갑자기 사라진다.

유압식이 더 조용하고 안정적인 이유다.

같은 장비에서 절단 각도와 간극이 절단 품질에 미치는 영향은
9T 철판 절단 각도와 1200 전단기 구조 기록 에서 보다 자세히 다뤘다.



6.주파수 차이로 보면

유압전단기의 소리는 주로 저주파(50~200Hz) 영역에 머무른다.

귀에 거슬리지 않는 편이다.

반면 샤링기는 절단 순간 고주파(400~2000Hz) 가 튀어나와 타격감을 만든다.

기계 구조상 생기는 공진 때문이다.



7.절단면 품질과의 연관

유압식 절단은 힘이 고르게 퍼져 절단면이 매끈하다.

샤링기는 빠른 타격 덕분에 생산성이 높지만,

간극이 맞지 않으면 모서리에 버가 생길 수 있다.

즉, 소리가 부드러우면 절단면도 부드럽다는 말이 틀리지 않다.



8.두 방식은 어떤 상황에 적합할까

- 유압전단기 : 두꺼운 철판, 정밀 절단, 소음이 적은 환경

- 샤링기 : 얇은 철판, 속도 중시, 대량 생산

이처럼 구조와 소리만 봐도 어떤 작업에 쓰이는지 구분이 가능하다.



---



SUMMARY

유압전단기와 샤링기는 모두 전단기(Shearin M/C) 계열이지만,

유압식은 압력을 이용한 완만 절단, 샤링기는 플라이휠 구동의 타격 절단 방식이다.

이 구동 차이는 절단음의 형태로 명확히 나타나며,

각 기계의 소리 분석은 절단 품질 관리와 유지보수 진단에 직접적인 단서를 제공한다
