사진 기반 기록: 하단 구조 응답과 보정 연동 메커니즘
3.2m 유압절곡기는 금속을 구부릴 때 하단빔이 가장 큰 힘을 받는 구조다.

이 부분은 눈에 보이지 않게 살짝 휘어졌다가 다시 제자리로 돌아오는데,

그 미세한 움직임을 잡아주는 게 바로 유압 실린더다.

이번 관찰은 절곡기의 하단빔이 얼마나 휘어지고,

그때 실린더가 어떤 방식으로 균형을 잡는지를 사진으로 기록한 것이다.

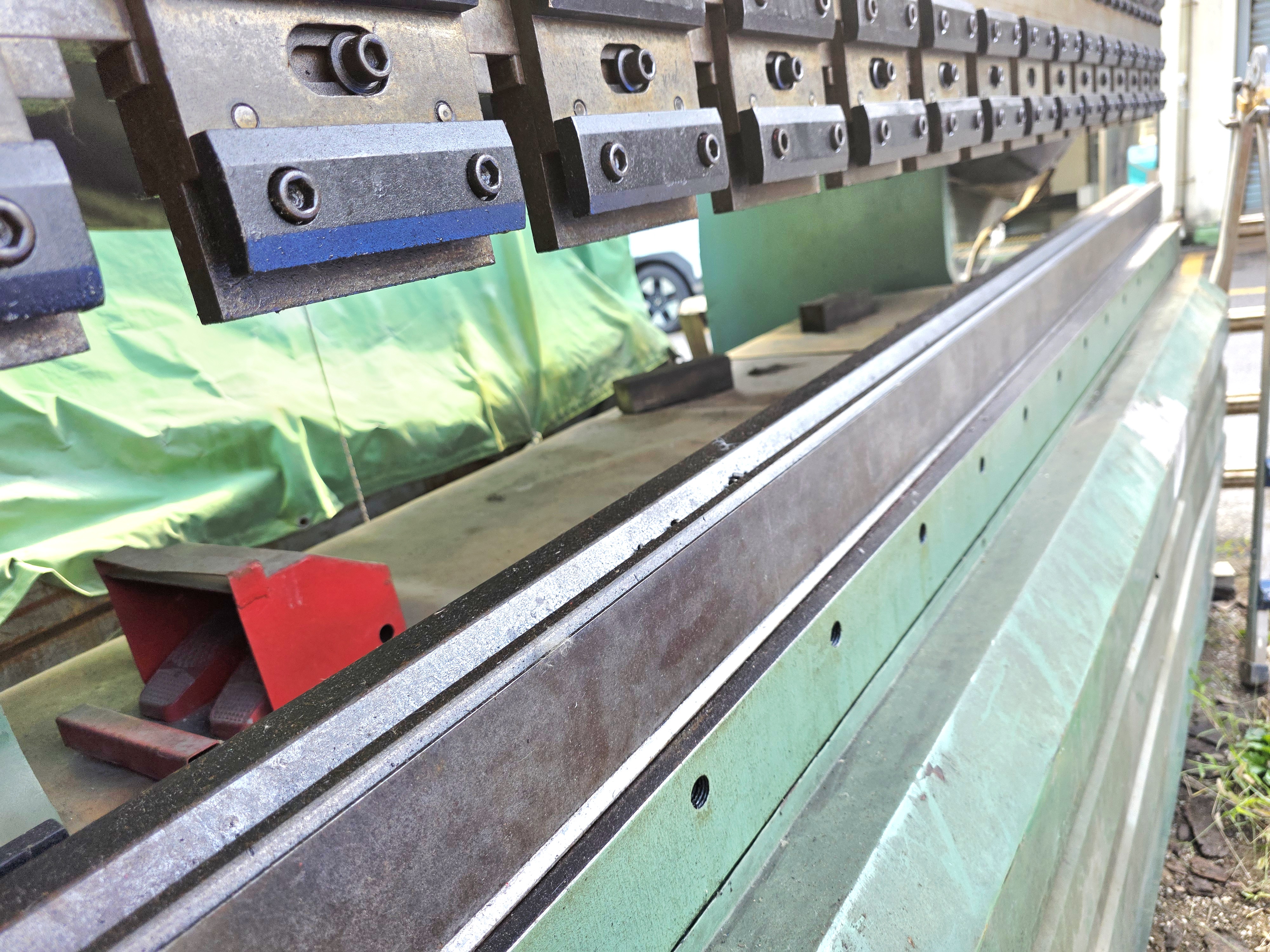

[사진 ]3.2m 절곡기 전체 사선 전경-하단빔 수평과 정렬 상태

절곡이 시작될 때의 반응

사진 1~2번을 절곡 초기에 중앙 금형 아래쪽이 가장 먼저 눌리며

하단빔이 아주 약하게 휘어지는 걸 알 수 있다.

이때 압력은 중앙에서 양쪽으로 번져 나가고,

금형이 살짝이라도 비뚤면 그 자국이 표면에 그대로 남는다.

이 흔적을 보면 절곡기의 압력이 어디에 집중되는지 바로 확인할 수 있다.

이처럼 압력선의 간격이 일정하면 유압 균형이 유지된 것으로 본다

▶ 압력선 기준 간단 정리

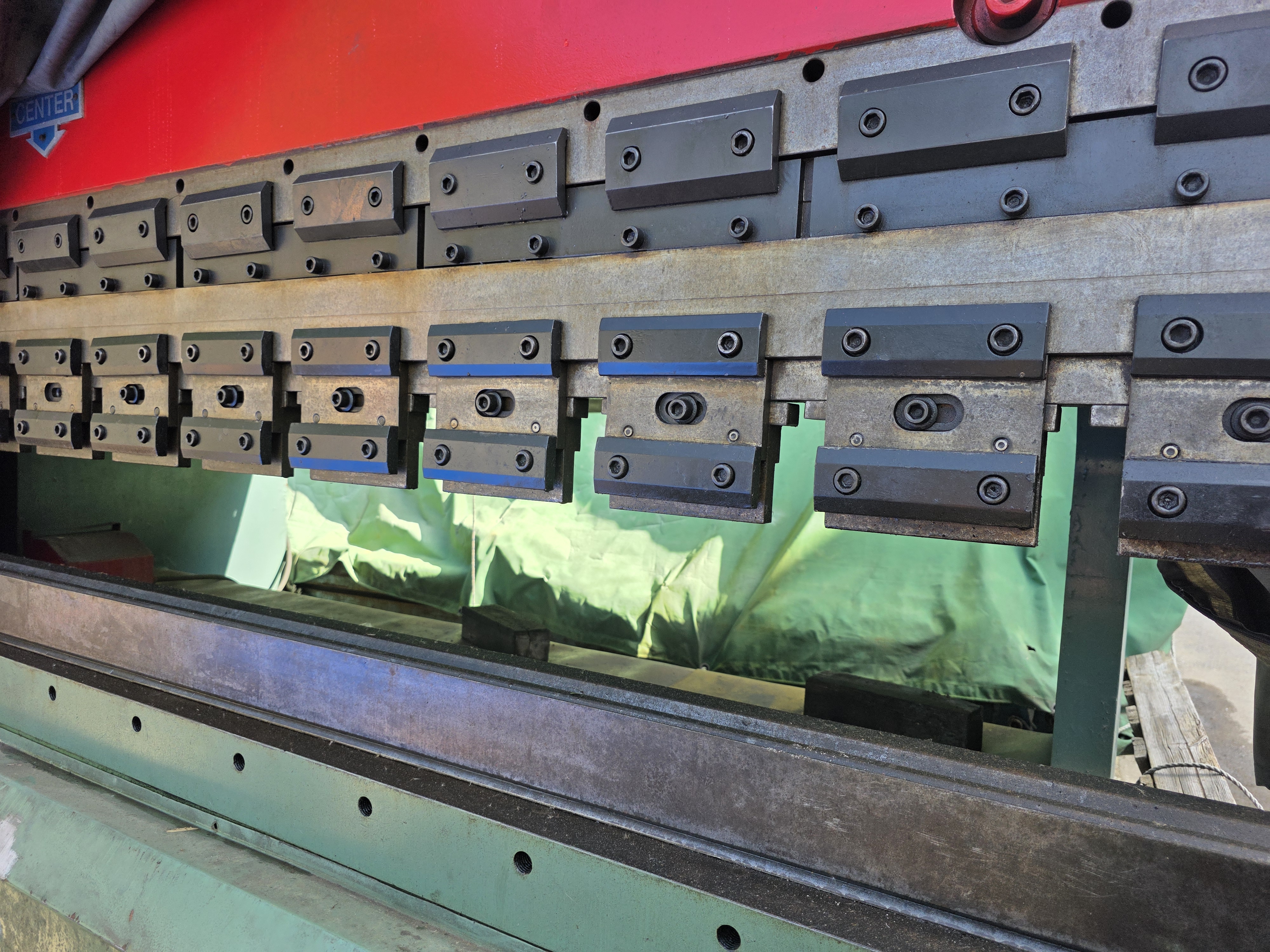

[사진 2] 상부 본체 체결부 근접-응력 전달 집중 구간

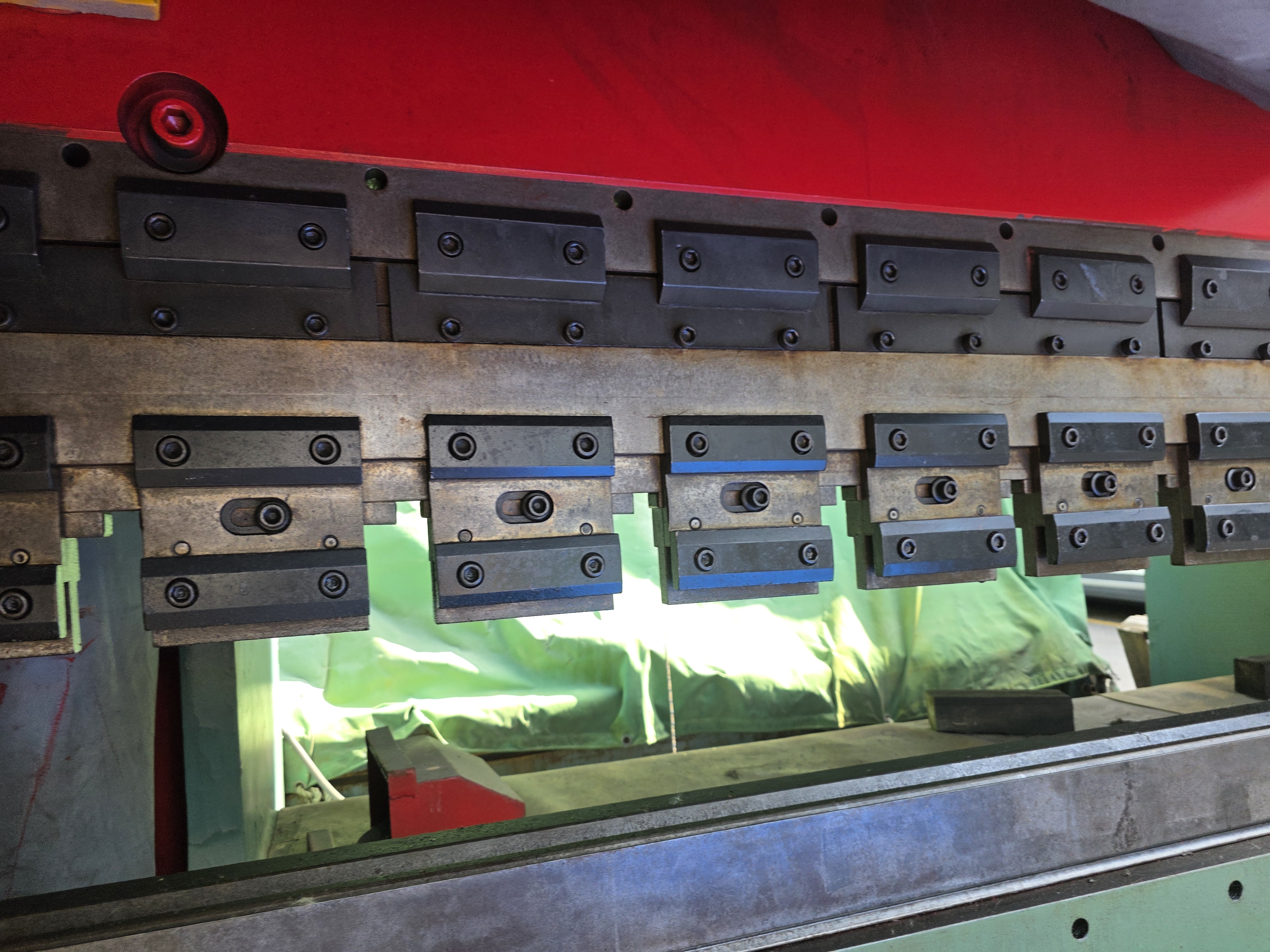

[사진 3]상부 본체 전면- 유압 분배 시 표면 톤 차이



유압실린더의 역할

절곡기의 상단에는 두 개의 유압 실린더가 있다.

이 실린더는 하단빔의 움직임을 감지하면서

압력을 조금씩 조정해 전체 힘이 한쪽으로 쏠리지 않게 만든다.

사진 3~4에서처럼 실린더가 제 역할을 할 때는

빔 표면의 색이 일정하게 유지되고 금형 아래쪽의 마모도 균일하다.

[사진 4]하단빔 접촉면 근접- 절곡 압력 흔적과 미세 마모선

[사진 5] 하단빔 길이 방향 마모 분포- 반력선 균일도 확인

금형과 빔이 만나는 부분의 흔적

금형이 눌린 자리를 자세히 보면 압력선이라 부르는 미세한 줄이 생긴다.

사진 5~6에서는 이 압력선이 잘 잡혀 있다는 뜻이다.

만약 한쪽이 진하게 남았다면, 그 방향으로 힘을 몰린 것이다.

이런 흔적은 기계의 정렬 상태를 눈으로 판단할 수 있는 중요한 단서다.

[사진 6] 금형 정면 라인과 상부 본체 전경 - 접촉 위치와 배열상태

[사진 7] 금형 하단부와 하단빔 직선 정렬 - 측면 시점 간격



절곡 후 복원과 정렬 상태

절곡이 끝나면 하단빔은 다시 원래 모양으로 돌아온다.

사진 7~8을 보면 빔이 수평을 유지한 채 중앙 처짐이 거의 없다.

이는 실린더의 보정 작용이 정확히 작동했다는 의미다.

결국 절곡기의 품질은 눈에 보이는 외형보다

이 하단 구조의 균형 유지력이 얼마나 안정적인가에 달려 있다.

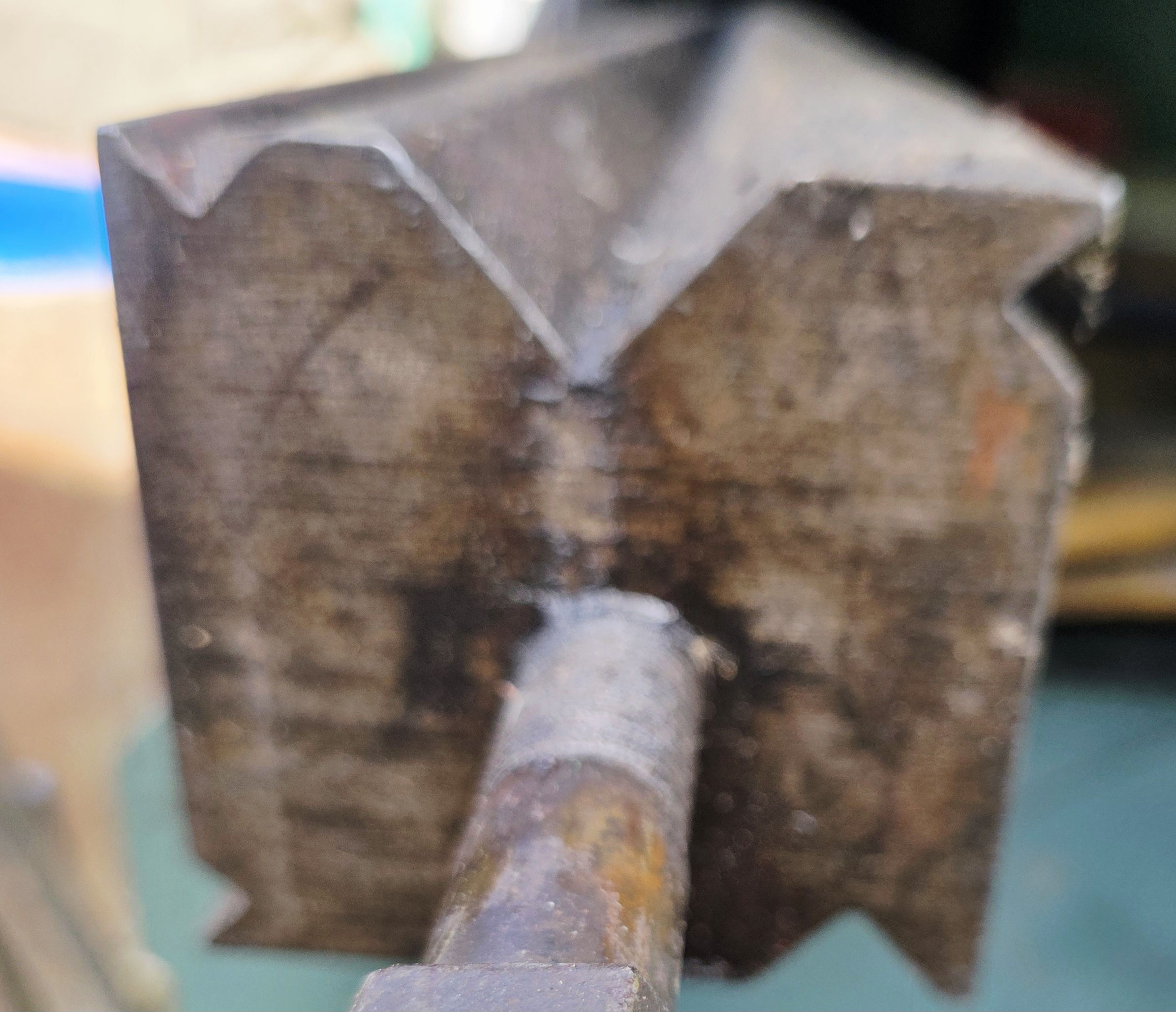

[사진 8] 금형 v팁 단면 근접 - 절곡 하중 전달 흔적



결론

3.2m 유압절곡기의 하단빔과 유압 실린더는

서로 연결되어 하나의 균형 시스템처럼 움직인다.

하단빔은 절곡 압력을 받아 살짝 휘고,

실린더는 그 휨을 감지해 압력을 다시 맞춘다.

이 과정을 통해 절곡 품질이 일정하게 유지된다.

즉, 기계가 남긴 미세한 흔적이 곧 압력의 흐름을 보여주는 지도라 할 수 있다.
