최근 확보해 둔 Pipe Cutting Machine을 정돈하면서, 사용감과 내부 구조를 다시 확인해 볼 기회가 생겼습니다. 한동안 손을 대지 않았던 장비라, 외형보다는 작동 흐름과 핵심 핵심 구조부를 중심으로 체크해보자는 생각으로 살펴봤습니다. 이 글은 중고 파이프 절단기를 보시는 사람들이 참고할 수 있도록, 실물 구조를 기반으로 정리한 내용입니다.

---

1. Chuck & Front Layout(전면 배열 중심관찰)

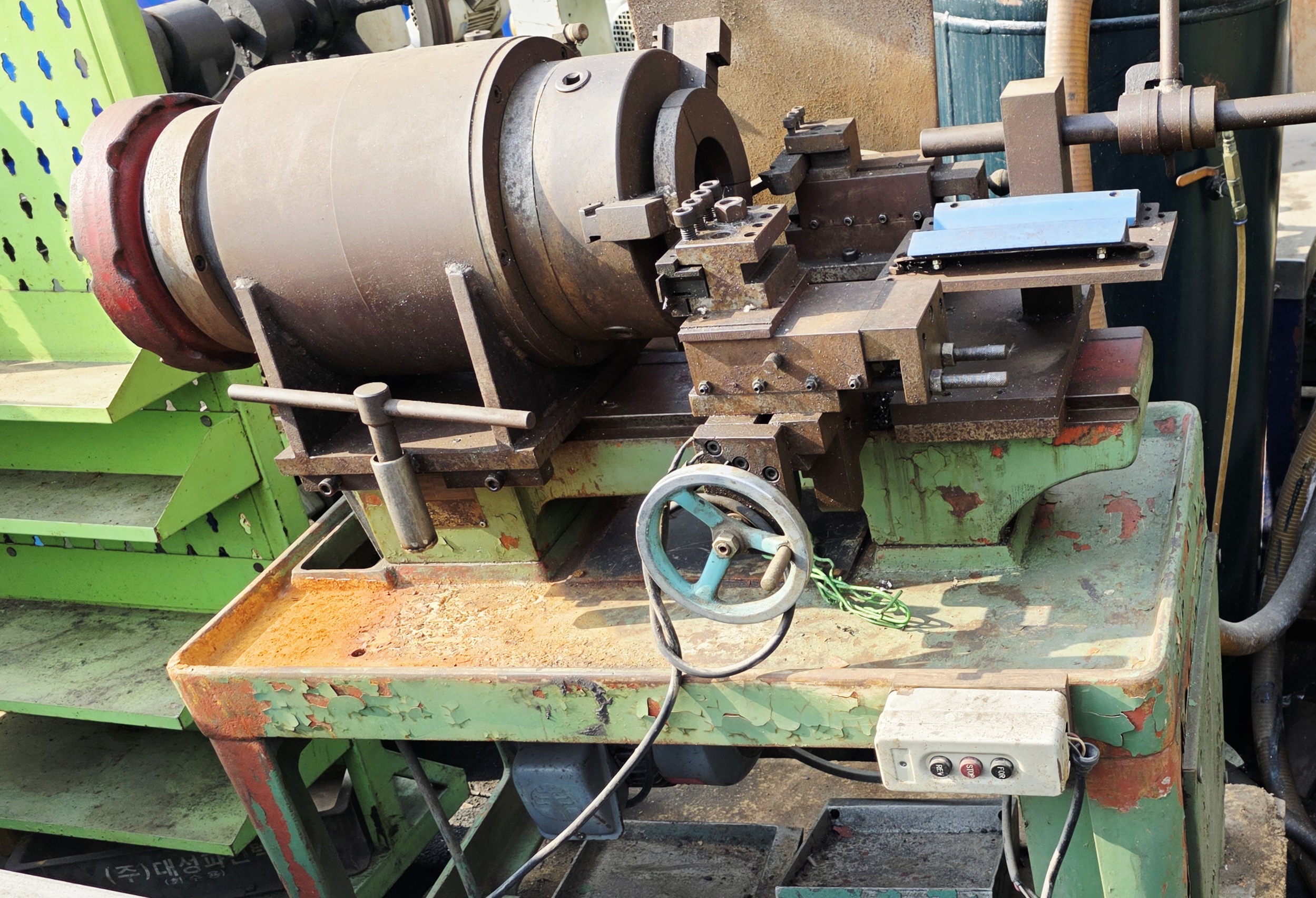

파이프절단기 전면부 전체 구조와 Chuck·공구대 레이아웃이 보이는 장비



전면에서 보면 Chuck과 드럼이 꽤 큰 비중을 차지하는 구조인데, 이 장비는 파이프를 잡는 각도와 중심축이 잘 맞아 떨어지는 편입니다. 중고 장비에서는 중심축과 Chuck 사이의 틀어짐이 자주 보이는데, 이 모델은 중심선이 비교적 곧게 유지되어 있었습니다. 전면부만 보면 조금 낡아 보이나, Chuck의 고정력이 살아 있다는 점에서 실사용 가능성이 충분하다고 판단됐습니다. 표면보다 구조가 더 중요한 장비라, 외형과 실동작의 차이를 비교해보는 재미가 있는 편입니다.

“예전에 기록해 둔 파이프 절단기 관찰 내용도 함께 참고해보면 흐름을 이해하는 데 도움이 됩니다.”



2. Belt–Drum–Shaft 전달계의 실제 상태 평가

절단 헤드·척부·이송대 구조가 그대로 드러난 중고 파이프 절단기 모습

사진에서는 모터에서 전달된 회전력을 벨트로 드럼에 연결하는 Belt–Drum–Shaft 라인 구조가 비교적 명확하게 드러납니다.
중고 파이프절단기에서 이 구간에서 마찰음이 발생하는 경우가 흔하지만, 해당 장비는 드럼·축부가 회전할 때 불필요한 떨림이 거의 없어 전달계가 안정적인 편에 속했습니다.
벨트는 눈에 띄는 균열이나 늘어짐이 보이지 않아 즉각 교체가 필요한 수준은 아니며, 장력만 적절히 조절하면 정상 회전이 가능한 상태로 판단됩니다.
외관은 도장 벗겨짐과 표면 녹이 있지만, 드럼과 축이 일직선으로 배치된 구조라 동력 전달이 고르게 유지되는 편이며, 실제 작업 상황에서도 회전 편차가 크지 않은 타입으로 보입니다.





3. 회전 전달축 배치로 본 동력 흐름의 안정성 평가

드럼과 샤프트가 일직선으로 배치된 파이프 절단기의 회전 전달계가 드러난 모습

세 번째 사진에서는 Tool Slide가 어떻게 움직이는지가 잘 보입니다. 이 장비는 상하좌우 미세 조정이 넓게 잡혀 있어서 다양한 파이프 규격에 대응하기 용이한 편입니다. 특히 슬라이드 선형이 곧고, 조절 핸들의 유격이 크지 않다는 점이 눈에 띄었습니다. 오래된 장비 중에는 슬라이드가 한쪽으로 쏠려버린 경우도 있는데, 확보해 둔 이 모델은 그런 편차가 거의 없습니다. 절단 품질의 일정함은 Tool Slide가 좌우합니다.



4. 이송 핸들과 베드 하부 구조가 보여주는 직선 이송의 유지 정도

파이프 절단기의 하부 베드와 조작 핸들이 보이는 근접 사진

사진에서는 이송 핸들과 베드 하단의 구조적 상태를 확인할 수 있는 근접 구도가 잡혀 있습니다. 오래된 중고 장비 특유의 도장 벗겨짐과 녹이 남아 있지만, 핸들 회전부와 이송축의 직결된 라인 자체는 틀어진 흔적이 거의 없어 조작감이 크게 흐트러지지는 않은 편으로 보입니다. 작업대 앞쪽에는 정·역·정지 버튼이 있는 간단한 컨트롤 박스가 부착된 형태이며, 실제 운전 시 기본 조작 계통은 유지되고 있는 구성입니다. 절단기에서 베드 상태는 이송의 직선성에 직접적인 영향을 주는 요소인데, 이 사진에서는 표면 마모와 별개로 하중을 받는 프레임의 직각 유지가 비교적 안정적인 편이라는 점이 확인됩니다.

---

총평

전체 구조를 다시 정리해보면, 이번 파이프 절단기는 외형의 마모나 도장 벗겨짐과 다르게 핵심 축·슬라이드·전달계의 직선성이 잘 유지된 편에 속하는 중고 장비였습니다. 동력 흐름을 담당하는 드럼–샤프트 라인은 편심이 거의 없었고, 슬라이드와 베드 역시 가공 품질에 직접 영향을 주는 구간에서 균형을 잃지 않은 상태였습니다. 중고 절단기에서 가장 먼저 확인해야 하는 부분들이 일정 수준 이상을 유지하고 있었기 때문에, 장시간 방치되었더라도 기계 본연의 기능은 크게 훼손되지 않은 장비로 판단됩니다. 실사용 전 기본 점검과 윤활만 더해준다면, 동일 규격 파이프 작업에서 반복성 있는 절단이 가능한 타입이라는 점이 이번 점검의 결론이었습니다.
