5m Bed Lathe - PROTEC 11 (1120 Swing) 중고대형선반 장축 가공용 강력 중절삭 성능 보기
대형 선반의 가공 정밀도와 장비 신뢰성
대형 샤프트나 중량물 롤 가공을 수행하는 현장에서 장비의 선택 기준은 단순히 '크기'에 머물지 않습니다.
가공물의 하중을 견디는 베드의 강성과 장축 가공 시 발생하는 진동을 억제하는 강력 중절삭 성능이 뒷받침되어야 합니다. 한국공작기계의 PROTEC 11 모델은 1120mm의 스윙과 5미터의 유효 가공길이를 갖춘 모델로, 범용 선반의 직관적인 조작성과 대형 장비의 파워를 동시에 갖춘기계입니다. 본 리뷰에서는 실제 장비의 부위별 컨디션을 검토해 보겠습니다.
1. 주축대(headstock) 구조와 동력 전달 인터페이스
장베드 선반의 정밀도를 결정하는 가이드웨이의 근접 상태입니다. 광폭 평면 베드 구조를 채택하여 고하중 공작물 적재 시에도 압력을 고르게 분산하여, 사진상으로 확인되는 습동면의 마모 상태를 매우 양호합니다. 특수 열처리된 베드 표면은 높은 경도를 유지하고 있어 칩에 의한 스크래치 발생을 억제하여 장기적인 정밀도 유지에 유리합니다.
2. 중량물 지지를 위한 테일스톡 컨디션
장척 가공의 중용 부품인 심압대(Tailstock) 부위는 주물의 밀도가 높아 절삭 진동을 효과적으로 억제합니다. 대형 라이브 센터가 장착되어 있어 장축 공작물의 중심을 안정적으로 잡아주며, 베드와의 체결력이 견고하여 고정밀 센터 작업이 가능합니다. 심압대 퀄의 이동 동작이 부드러워 긴 소재 세팅 시 작업 효율을 높여주는 상태입니다.
3. 주축대 기어박스 및 모델 제원 확인
PROTEC 11 모델 고유의 견고한 주축대 구조를 확인할 수 있습니다. 강력한 토크 전달을 위해 내부 기어류의 배치가 최적화되어 있어 대형 작업 시에도 안정적인 출력을 보장합니다. 제조사의 정식 명판이 보존되어 있어 장비의 정체성과 사양을 명확히 확인할 수 있는 신뢰도 있는 장비 입니다.
4. 베드 하부 강성 및 진동 감쇄 구조
본 장비의 하단 주물 베드는 진동 감쇄 능력이 높은 중량형 설계를 보여줍니다. 이는 강력 중절삭 작업 시 발생하는 진동을 최소화하여 가공 표면의 조도를 향상시키는 결정적인 요소가 됩니다. 바닥면과의 밀착력이 높은 광폭 구조의 베드 베이스는 기계 전체의 수평 유지를 견고하게 지원합니다.

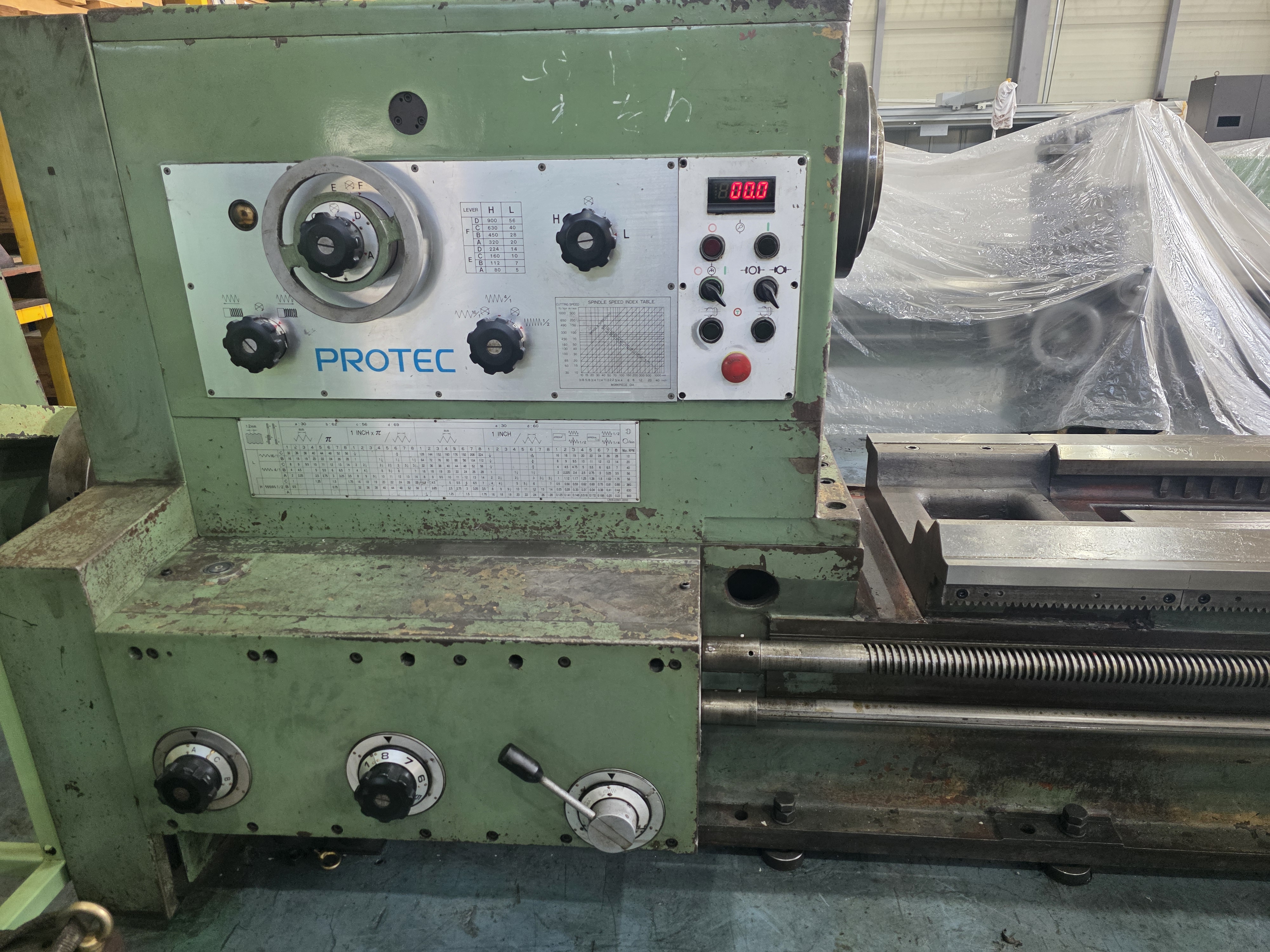

5. 디지털 제어부 및 기계식 조작 인터페이스
조작 패널 우측 상단에는 디지털 RPM 표시기가 장착되어 실시간으로 주축 속도를 정밀하게 모니터링할 수 있습니다. 기계식 변속 레버는 확실한 고정감을 제공하며, 강력 중절삭 시에도 확실한 동력 전달을 보장합니다. 직관적인 조작 인터페이스는 숙련자의 작업 편의성을 극대화하며 오작동을 방지하는 구조입니다.

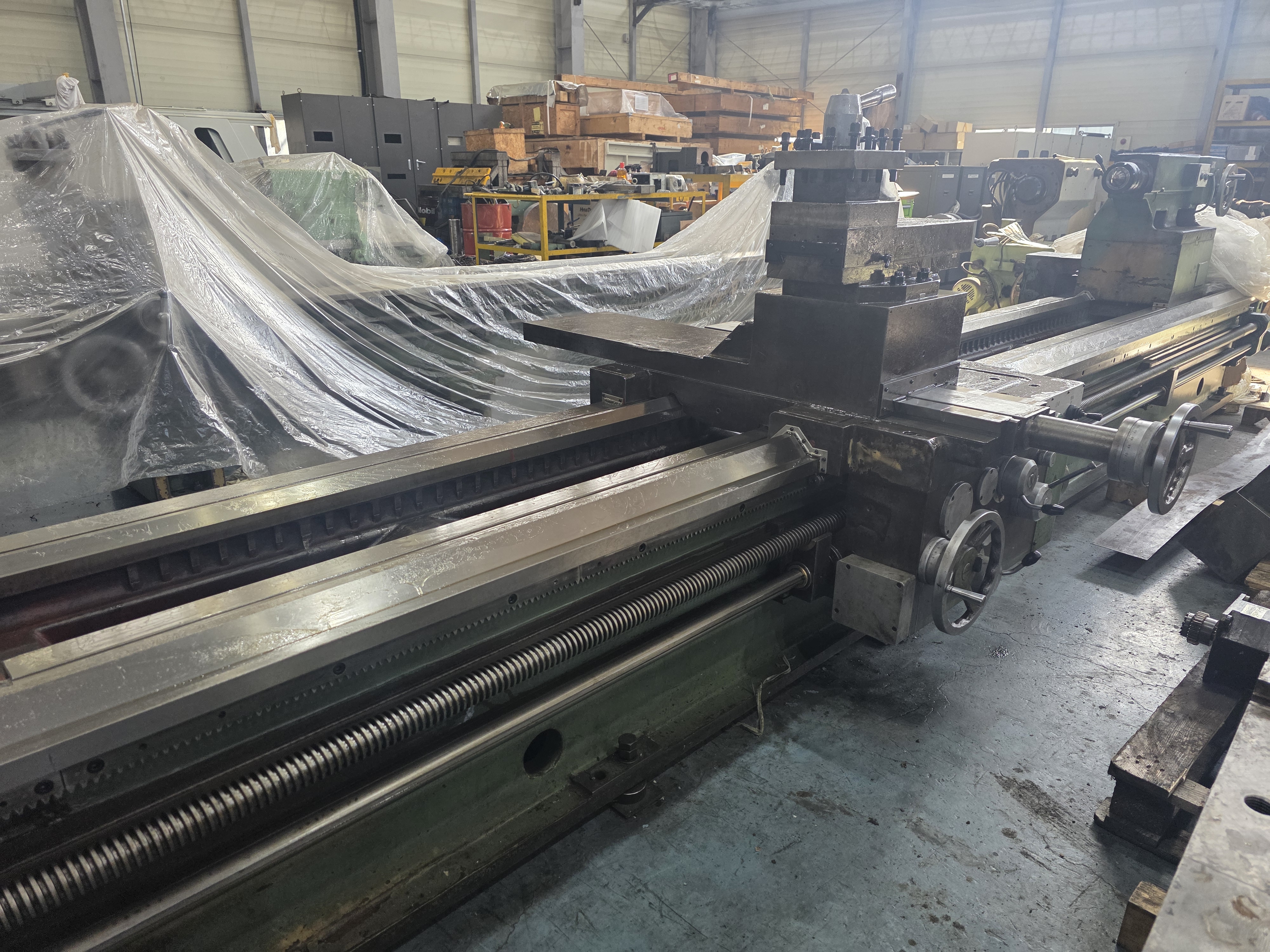

6. 이송 시스템 및 리드스크류 정렬 상태
5,000mm에 달하는 긴 구간의 이송을 담당하는 리드스크류와 피드 로드의 정렬 상태입니다. 사진상 휨이나 마모 없이 직선도가 양호하게 유지되고 있어 나사 가공 및 자동 이송 시 일정한 품질을 기대할 수 있습니다. 긴 베드 전 구간에 걸쳐 이송 저항이 일정하게 유지되어 가공 오차를 최소화할 수 있는 컨디션입니다.

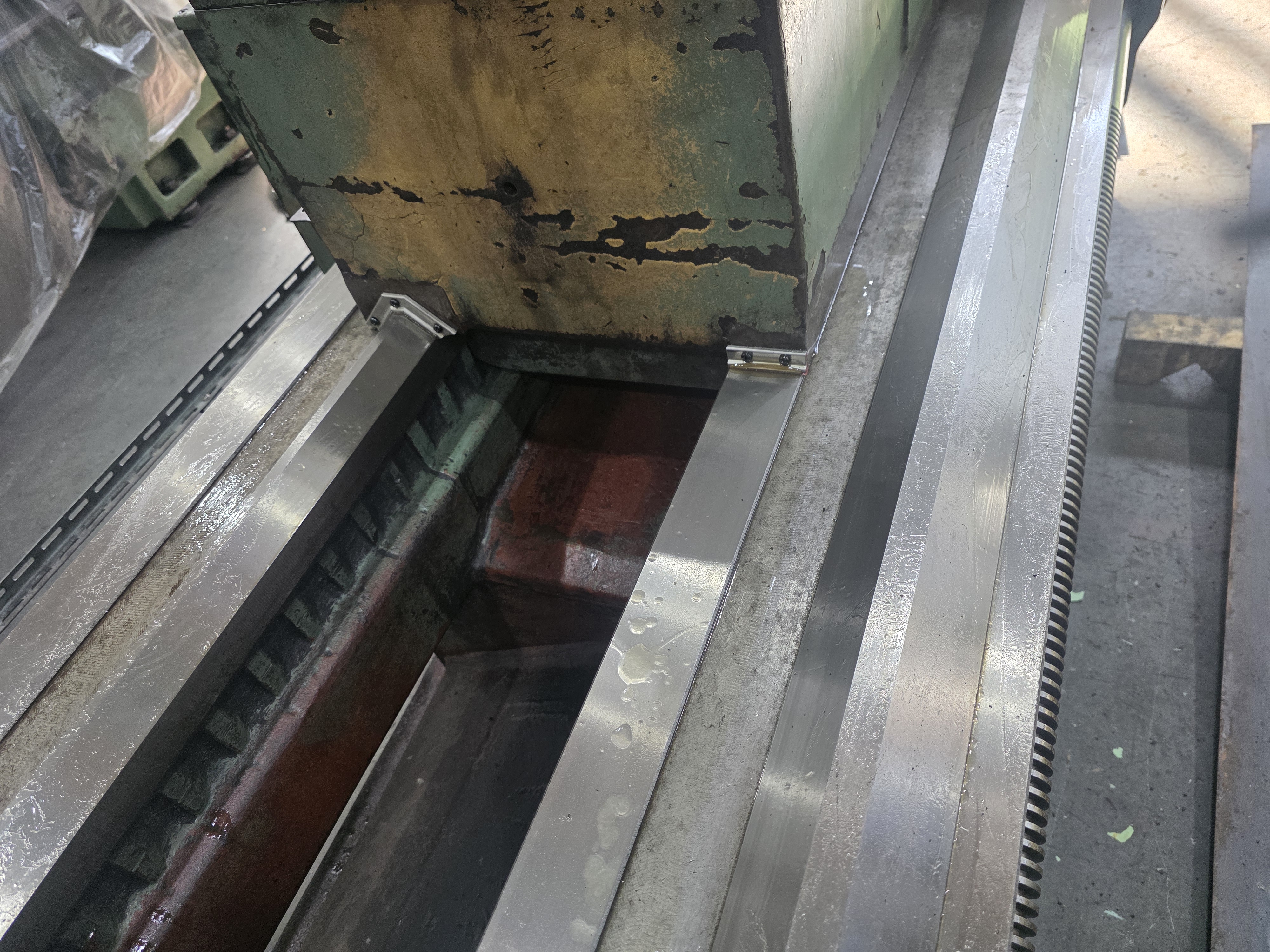

7. 캐리지 습동부 오일막 형성 및 윤활 상태
기계 수명과 직결되는 습동면 오일막 형성 상태입니다. 자동 급유 시스템을 통해 상시 윤활이 이루어지고 있어 금속 간의 직접적인 마찰과 부식을 효과적으로 방지하고 있습니다. 베드 보호를 위한 와이퍼 상태도 양호하여 가공 칩이 습동면으로 유입되는 것을 원활하게 차단하고 있습니다.
8. 크로스 슬라이드 및 캐리지 뭉치 강성
공구대를 지지하는 캐리지 뭉치는 묵직한 주물로 제작되어 절삭 저항을 효과적으로 억제합니다. 핸들 조작 시 유격이 적고 슬라이드 표면의 조도가 균일하여 대형 작업에서도 섬세한 치수 제어가 가능합니다. 슬라이드 접촉면의 관리 상태가 우수하여 장시간 반복 가공 시에도 안정적인 정밀도를 보여줍니다.
PROTEC 선반중고기계의 특성 참조
내용 정리 안내
- 장비 가치 : 1,120mm 스윙과 5m 베드 사양을 갖춘 한국공작기계 대형 범용 모델(중고)입니다.
- 성능 강점 : 중량물 가공 및 장축 샤프트 작업에 최적회된 강력 중절삭 성능을 보유하고 있습니다.
- 관리 컨디션 : 광폭 평면 베드의 습동면 보존 상태가 우수하며, 디지털 RPM 표시기를 통한 정밀 제어가 가능합니다.
- 현장 투입 : 주요 이송부와 급유 시스템이 정상 작동하여 추가 정비 없이 즉시 가동할 수 있습니다
