[Listing]20Ton Four Post Hydraulic Press -상부 플랜지형 실린더프레스 중고

[Listing]20Ton Four Post Hydraulic Press -상부 플랜지형 실린더프레스 중고



유압 프레스는 파스칼의 원리를 이용해 강력한 압축력을 생성하는 산업 현장의 핵심 설비이며, 그중 4주식 구조는 하중 분산 능력이 탁월해 정밀 가공에 널리 활용됩니다. 이번 글에서는 상부 플랜지 고정형 실린더를 사용하여 강성을 극대화한 20톤급 유압자동프레스의 기계적 설계 특징과 공학적 효용 가치를 설명하며 이러한 구조적 조화는 장기 운용 시 프레임 변형을 억제하고 작업의 반복 정밀도를 보장하는 중요 지표가 됩니다.

20톤 유압자동프레스 – 박스프레임 강성 보강형 프레스 설명 참조

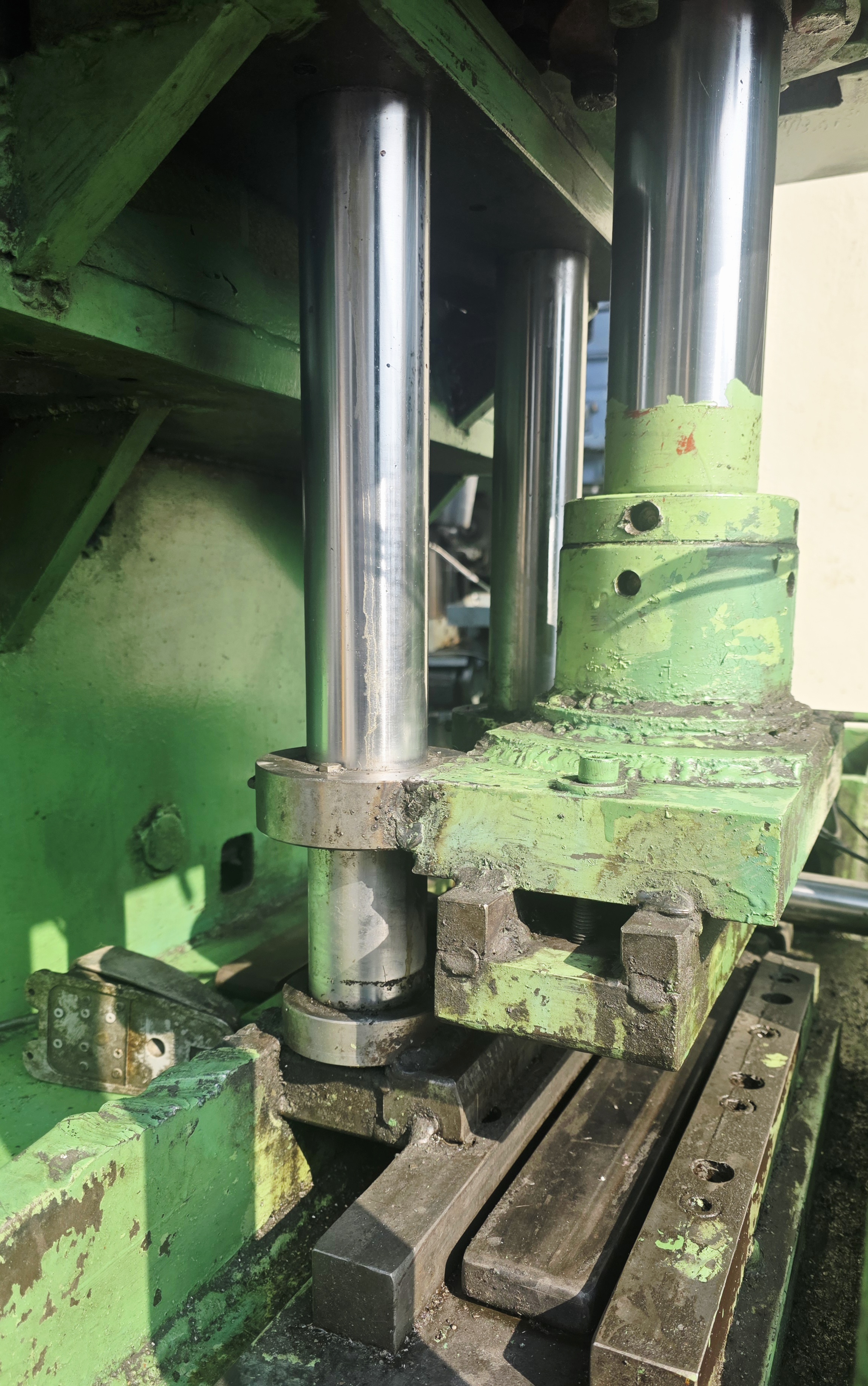

20 Ton Hydraulic Machine Chrome-plated Four Column Guide Rods



1. 정밀 가이드 시스템: 크롬도금 컬럼의 내마모성

본 장비는 4개의 가이드 컬럼이 슬라이딩 블록의 수직 정렬을 유지하는 구조이며, 이는 편하중 발생 시에도 금형의 평행도를 유지하는 데 결정적인 역할을 합니다. 특히 가이드봉 표면에 적용된 고경도 크롬도금은 반복적인 스트로크 과정에서 발생하는 마찰열과 부식을 방지하며, 실린더 실(SEAL)의 마모를 최소화하여 시스템의 기밀성을 장기간 보존합니다. 표면 거칠기가 정밀하게 관리된 가이드 시스템은 슬라이딩 소음을 줄이고 작동 유압의 급격한 상승을 방지하여 에너지 효율 측면에서도 유리합니다.

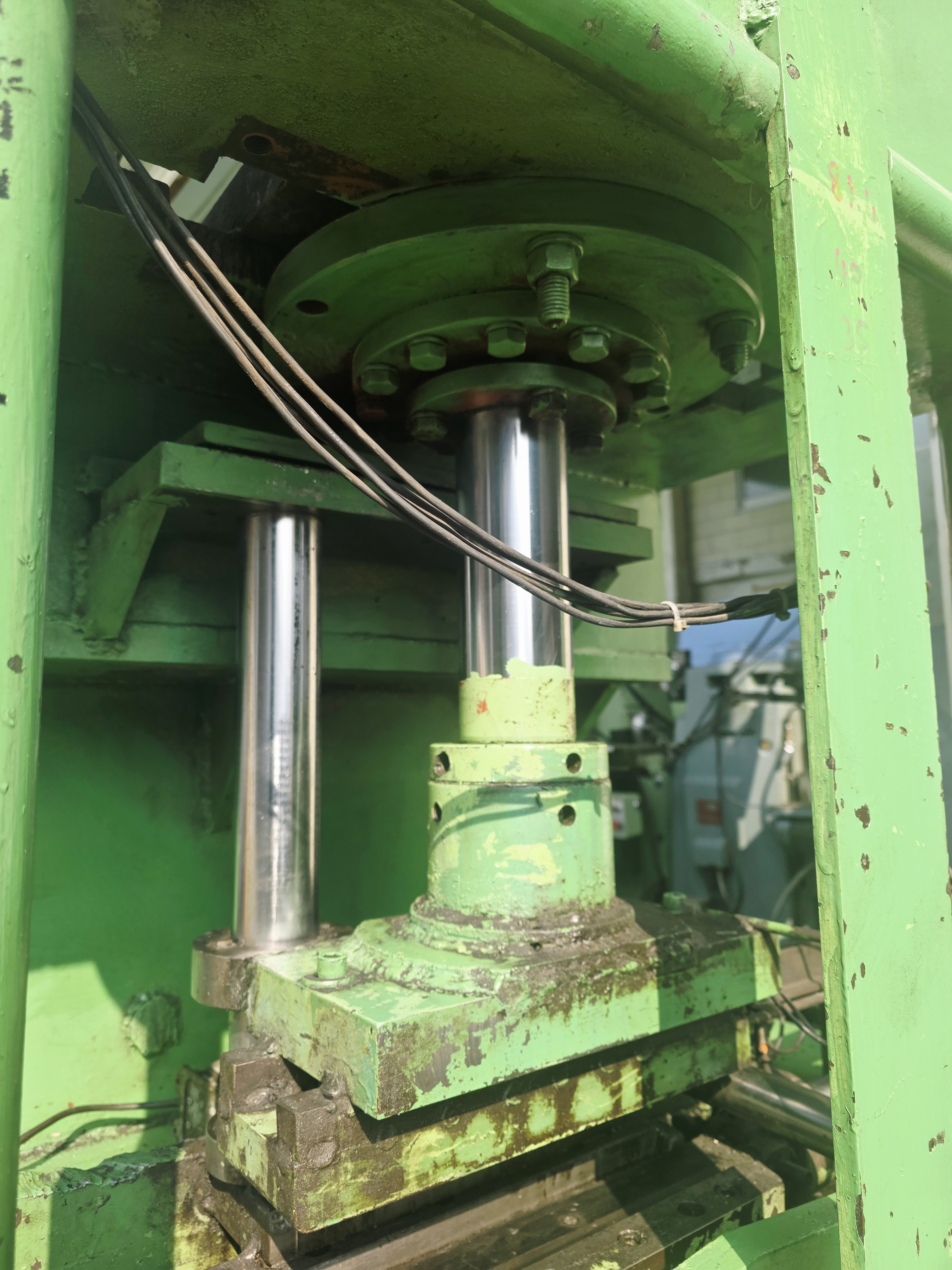

Top Flange Mounted Hydraulic Cylinder Specification



2. 상부 플랜지(Top Flange) 고정 방식의 안정성

유압 실린더와 메인 프레임의 결합부는 상부 플랜지 고정 방식을 사용하여 기계적 신뢰성을 확보하였습니다. 이는 가압 시 발생하는 반발력을 프레임 상단 전체 면적으로 고르게 분산시켜 응력 집중을 방지함과 동시에 고톤수 압착 시 실린더 램의 흔들림을 차단하는 설계적 이점이 있습니다. 이러한 견고한 고정 방식은 정밀한 깊이 제어가 필요한 금형 작업에서 실린더의 미세 유격을 허용하지 않아 품질 사고를 예방하는 데 탁월한 성능을 발휘합니다.



Proximity Sensor for Automatic Stroke Length Control



3. 자동화 공정 대응을 위한 행정 제어 시스템

슬라이드 측면에는 위치 감지용 근접 센서가 장착되어 있어 물리적인 리미트 스위치보다 정밀한 행정(Stroke) 제어가 가능합니다. 작업자는 센서 위치 조정을 통해 하강 한계치와 복귀 높이를 설정할 수 있으며, 이는 대량 생산 공정에서 일관된 가압 품질을 유지하고 사이클 타임을 단축하는 중요 사양입니다. 또한 비접촉식 센서 사용으로 기계적 파손 위험을 줄여 유지보수 비용을 절감하고 자동화 라인과의 연동 가능성을 높였습니다.

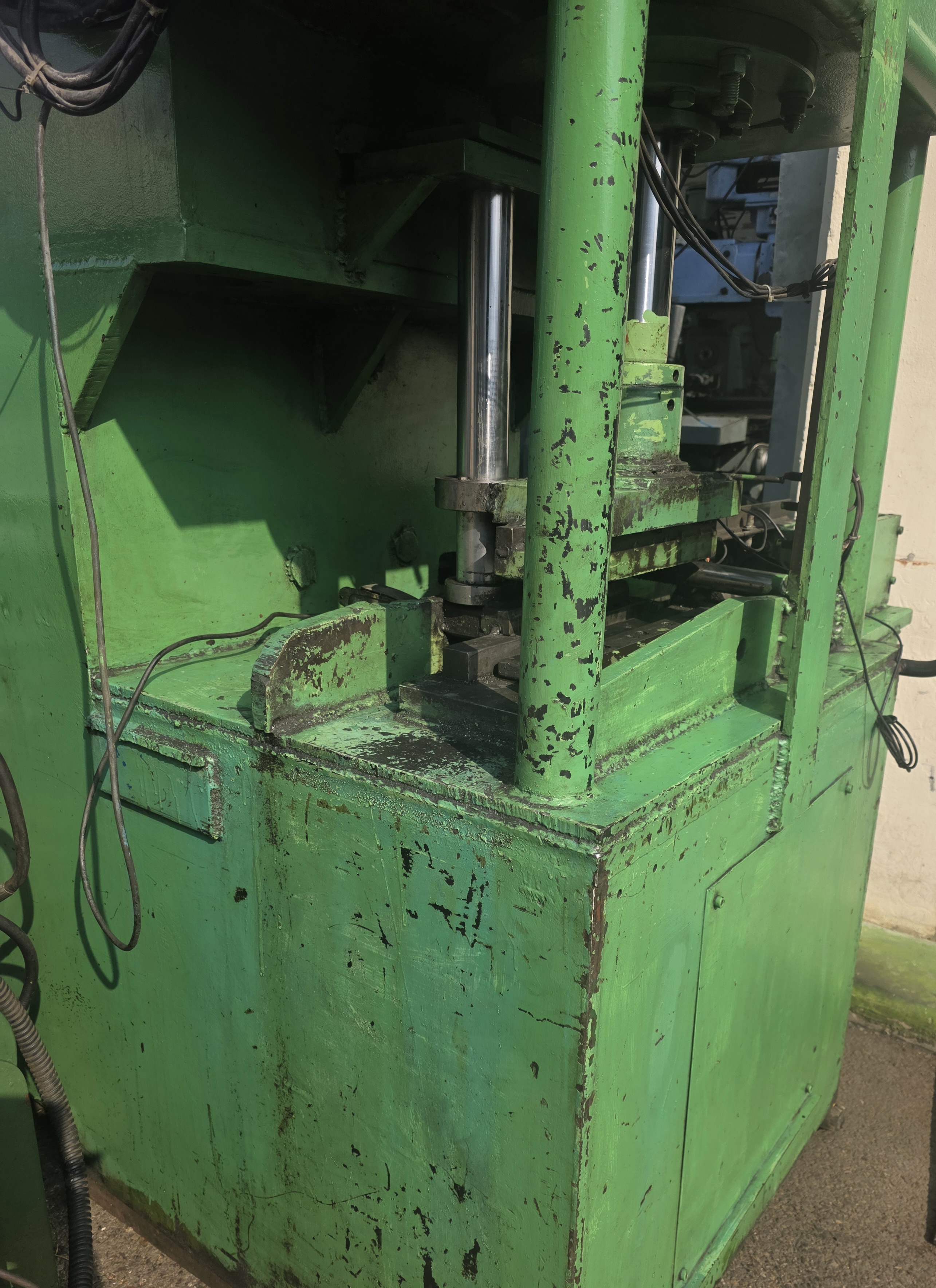

Heavy Duty Lower Die Plate and Solid Bed Alignment



4. 하부 베드 및 다이 플레이트 강성

금형의 안착면인 하부 베드는 두꺼운 다이 플레이트 구조를 사용해 강력한 압축 하중에도 견딜 수 있는 강성을 가지고 있습니다. 장시간 고하중 압착이 반복되어도 베드의 평행도가 유지되도록 설계되었으며, 하단 기초 프레임과의 일체형 결합을 통해 작업 시 발생하는 충격 진동을 지면으로 분산시킵니다. 평평하게 가공된 베드 상면은 다양한 크기의 금형을 안정적으로 지지하여 정밀한 압착 결과물을 생성합니다.



Industrial Hydraulic Press Control Panel and Operational Interface



5. 조작 편의성 및 통합 제어 인터페이스

장비 측면의 컨트롤 박스는 비상 정지 및 수동/자동 전환 기능을 포함한 직관적인 인터페이스를 제공합니다. 내부 전기 배선은 외부 충격으로부터 견고하게 보호되어 거친 현장에서도 안정적인 신호 전달을 하며, 최적화된 제어반 배치는 작업자의 세팅 시간을 단축시킵니다.

Vertical Alignment of Sliding Block and Guide Bushes



6. 유압 블록의 수직 정렬 및 슬라이딩 상태

상하 운동을 담당하는 가압 블록은 4주식 기둥과 완벽하게 정렬되어 동작하며, 내부 가이드 부시는 원활한 슬라이딩을 지원합니다. 비틀림 하중에 대응할 수 있는 충분한 블록 두께를 가지고 있어 편심이 발생하기 쉬운 형상의 부품 압착 시에도 수직 정밀도를 유지합니다.



Open Height and Clear Working Space of 20T Press



7. 시스템 유효 공간 및 금형 접근성

램과 베드 사이의 유효 작업 공간은 중형 금형 및 지그 운용에 최적화된 치수를 보유하고 있습니다. 넓은 개방 공간은 금형 교체나 소재 투입 시의 간섭을 최소화하여 공정 효율을 높이며, 특히 작업 빈도가 높은 반자동 공정에서 생산성을 극대화하는 실무적 장점이 있습니다.



Rear View of Hydraulic Lines and System Maintenance Status



8. 후면 유압 라인 및 유지보수 컨디션

설비 후면의 유압 호스 및 제어 밸브는 누유 점검이 용이하도록 체계적으로 정렬되어 있습니다. 압력 손실을 최소화한 최단 거리 배관 설계와 호스 보호 처리는 현장 가동 시 돌발 정지를 예방하며, 정비 작업자가 시스템 흐름을 한눈에 파악할 수 있게 하여 유지보수 효율을 높여줍니다.



---

결론

• Engineering Advantage: 상부 플랜지 방식의 응력 분산 및 프레임 안정성 확보
• Precision Control: 비접촉식 근접 센서를 활용한 행정 자동화 구현
• Durability: 크롬도금 가이드봉 및 강성 베드 채택으로 장기 정밀도 유지
• Availability: 현장 즉시 투입이 가능한 양호한 시스템 보존 상태 보유
