Used TUDA Lathe 600 Swing 4000mm: 4조 독립 척 장착 롱베드 선반 매각

Used TUDA Lathe 600 Swing 4000mm: 4조 독립 척 장착 롱베드 선반 매각



초장축 가공의 기술적 한계를 해결하는 TUDA 4m 선반

산업 현장에서 4m 이상의 샤프트나 대형 롤러 가공은 일반적인 범용 선반으로는 대응 자체가 불가능한 영역입니다. 이러한 초장축 가공물은 미세한 진동이나 자중으로 인한 처짐에도 정밀도가 무너지기 쉽기 때문에, 기계의 희소성 만큼이나 강력한 하드웨어 강성이 요구됩니다. 일본 TUDA사의 APOC 600-4000 모델은 이처럼 까다로운 장축 가공을 수행해야 하는 현장에서 가장 확실한 대안이 되는 장비입니다.

TUDA APOC 600-4000 모델의 TEST 구동 영상입니다.

---

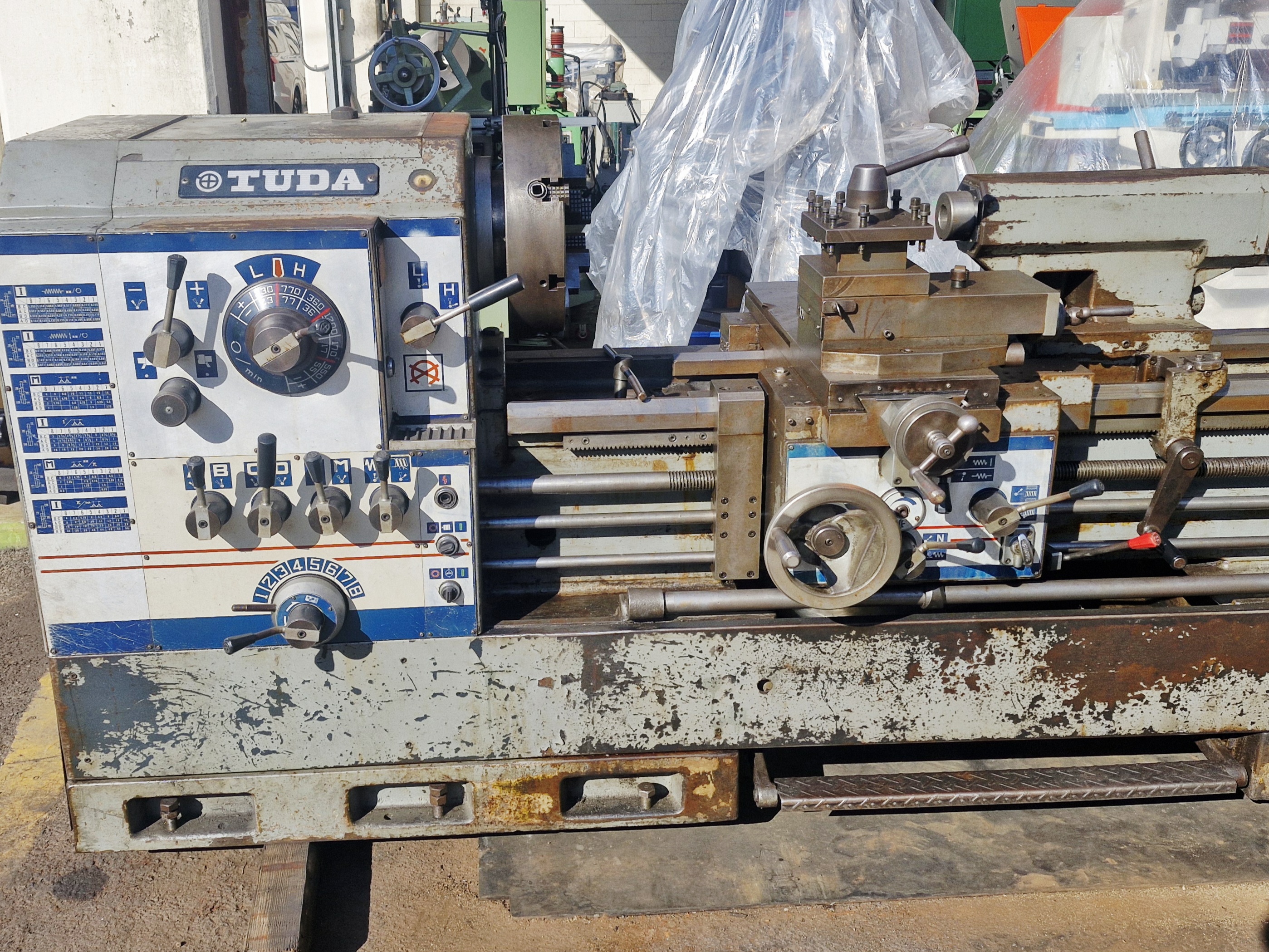

TUDA 선반 하부의 나사 가공용 리드스크류와 자동 이송 샤프트 노출 구조



1. 정밀 나사 가공을 위한 리드스크류와 이송 계통

기계 하부의 핵심 구동축을 살펴보면, 정밀한 피치 구현을 위한 리드스크류와 자동 이송 샤프트가 노출형 구조로 설계되어 있습니다. 오랜 사용감에도 불구하고 나사산의 건전성이 양호하며, 수동 이송 시 핸들의 유격이 적어 숙련된 작업자가 미세한 치수 보정을 수행하기에 최적의 상태를 유지하고 있습니다.

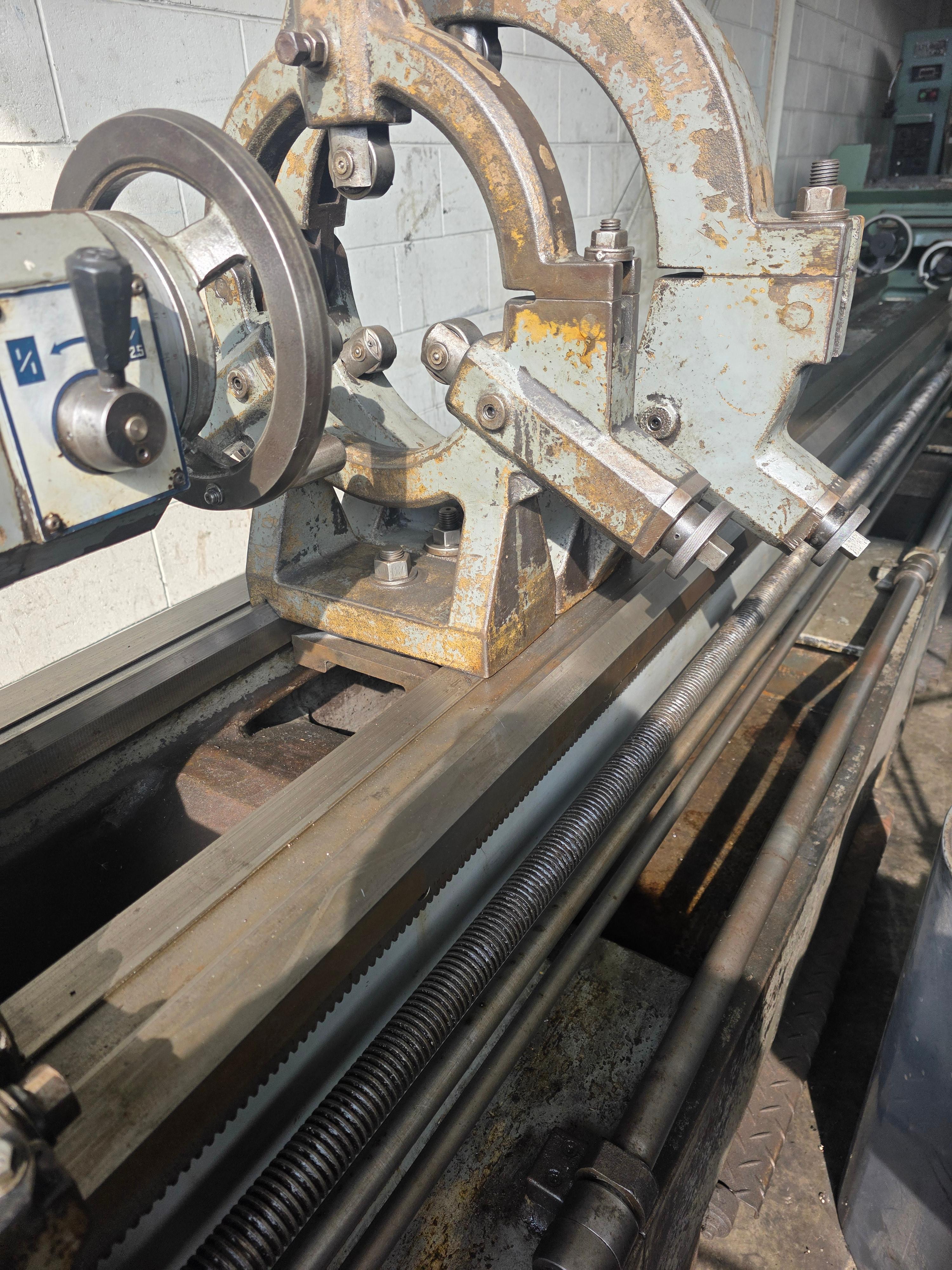

4m 베드 위에서 긴 공작물을 지지하는 3점 지지 방식 고정 방진구



2. 롱샤프트 지지를 위한 대형 고정 방진구 시스템



4미터급 선반의 필수 요소인 방진구 사양입니다. 본 장비에는 베드 위에 견고하게 고정되는 대형 고정 방진구가 장착되어 있습니다. 이는 긴 샤프트 가공 시 발생하는 자중으로 인한 처짐과 회전 진동을 억제하며, 특히 3점 지지 방식을 통해 가공물의 진원도를 확보하는데 결정적인 역할을 합니다.

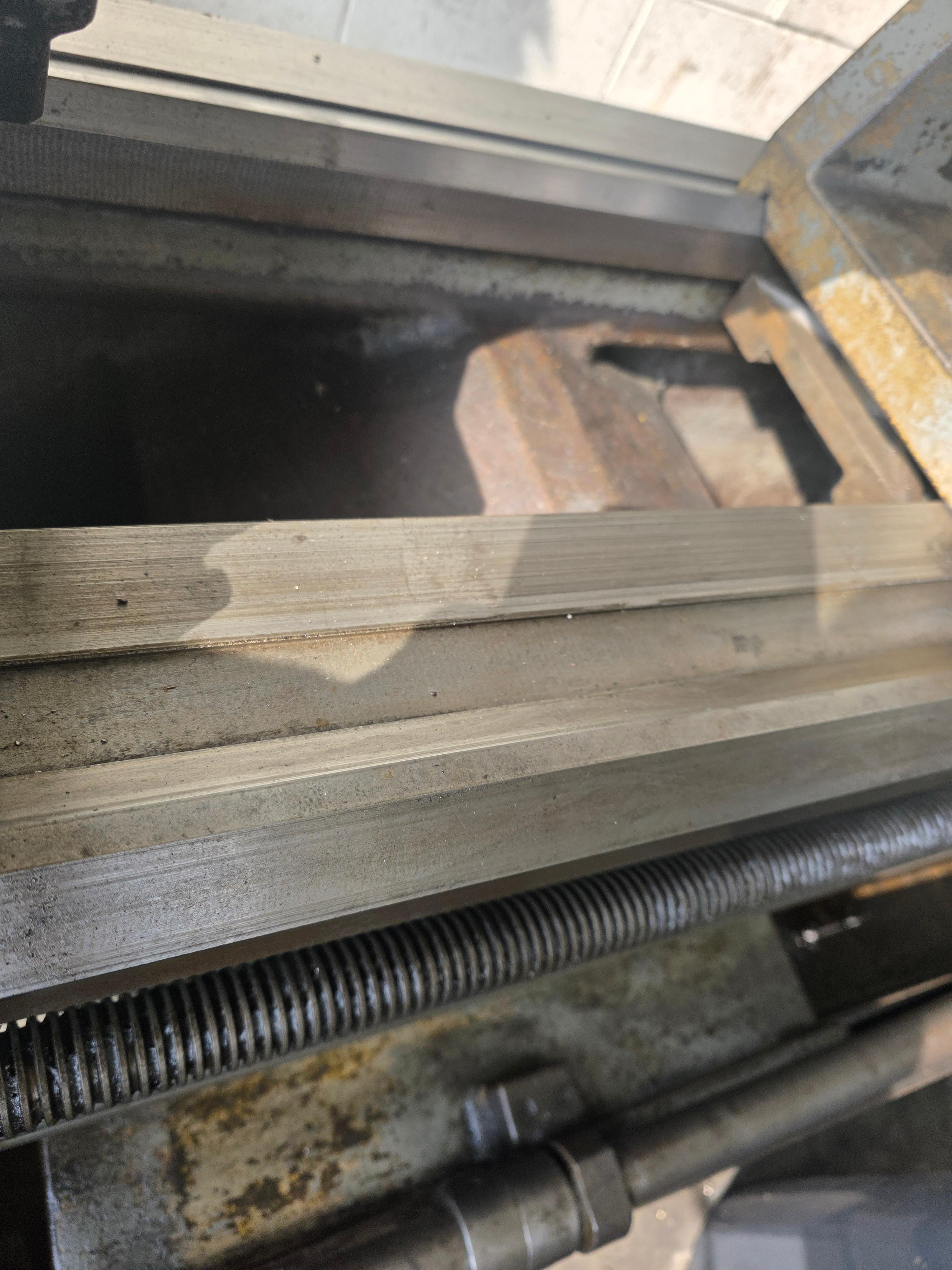

중량물 절삭 시 진동을 흡수하는 TUDA 선반의 넓은 박스형 가이드웨이



3. 박스웨이 구조의 고강성 베드 면 분석



기계의 기본 골격인 베드 면은 박스웨이 타입을 사용하고 있습니다. 사진에서 확인되듯이 넓은 폭의 가이드 웨이는 가공 시 발생하는 하중을 효율적으로 분산시키며, 장시간의 중절삭 작업에서도 안정적인 정밀도를 유지해 줍니다. 베드 면의 연마 상태는 여전히 우수하여 고하중 작업에 무리가 없습니다.



편심 가공과 정밀 세팅이 가능한 4조 독립 척 및 기어식 헤드박스



4. 4조 독립 척과 헤드스톡의 강력한 토크 전동



본 장비의 고유 특성인 4조 독립 척 입니다. 일반적인 3조 연동 척과 달리 숙련된 기술자의 수동 세팅을 통해 편심 가공이나 비정형 공작물을 완벽하게 센터링할 수 있습니다. 상단의 기어박스는 다이얼식 변속 시스템을 갖추고 있어, 대형 가공물 회전 시 필요한 저속 고토크를 안정적으로 출력합니다.

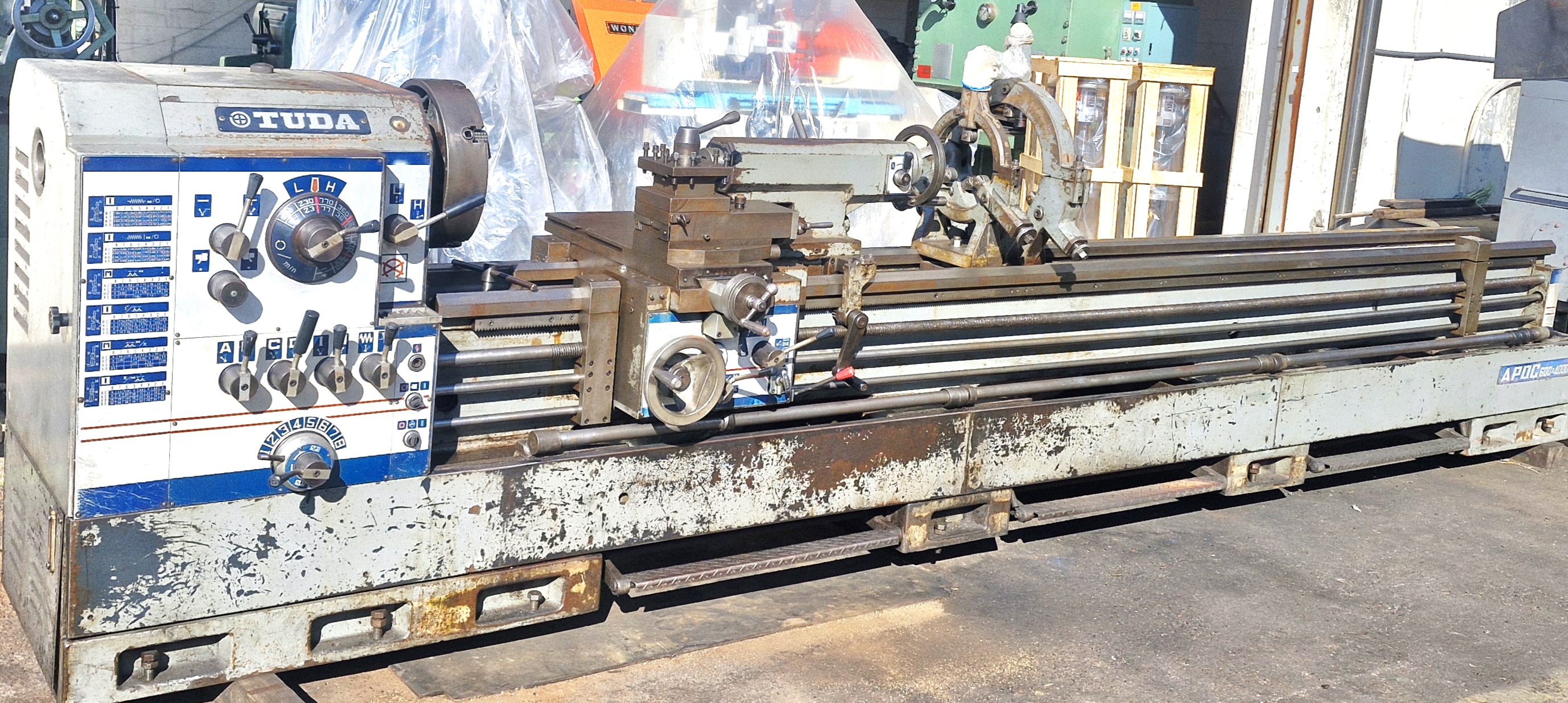

심압대 방향에서 바라본 4,000mm 심간 거리의 전체 베드 구조와 후면부



5. 심압대 및 장축 가공용 롱베드 전체 밸런스



기계의 후방에서 바라본 전체적인 밸런스입니다. 4,000mm라는 압도적인 심간 거리는 일반 선반으로는 대응이 불가능한 대형 유압 실린더나 선박용 샤프트 가공에 특화되어 있습니다. 심압대의 강성 또한 우수하여 긴 작업물을 양단 지지할 때 최상의 안정성을 제공합니다.



본 장비의 상세 가동 컨디션 및 추가적인 외관 분석 자료는 다음 기술 포스트에서 확인 가능합니다



투다 선반의 이송 속도 조절 다이얼과 기계식 변속 레버 레이아웃



6. 주축대 하부 기어박스와 이송 제어부



주축대 하단에 위치한 제어부는 기계식 변속 다이얼 체계를 따릅니다. 각 변속 구간의 기어 맞물림이 명확하며, 숙련자가 가공 소재의 재질과 직경에 따라 직관적으로 RPM과 피드를 조절할 수 있도록 배치되어 있습니다. 이는 전기적 잔고장을 최소화하는 정통 일산 선반의 설계를 보여줍니다.



600mm 스윙 규격을 갖춘 주축대 정면과 4조 척 장착 상세



7. 600 스윙 사양의 주축대 정면과 척 고정부



장비 정면에서 확인되는 600mm 스윙 규격은 대형 플랜지 및 롤러 가공에 충분한 용량을 제공합니다. 주축 베어링의 상태가 양호하여 고속 회전 시에도 소음이 일정하며, 4조 척의 고정 상태 또한 매우 견고하여 안전한 가공 환경을 보장합니다.

---

숙련자를 위한 장축 가공의 완성

TUDA APOC 600-4000 선반의 가치

• 희소성 있는 4,000mm 광대역 가공 : 일반 장비로 불가능한 초장축 가공 영역 대응
• 4조 독립 척의 정밀성 : 고난도 비정형 및 편심 가공물 세팅에 최적화
• 고강성 박스웨이 설계 : 중절삭 시 진동 억제력이 뛰어난 일산 정통 선반의 구조
• 검증된 하드웨어 컨디션: 베드, 리드스크류, 방진구 등 주요 파츠의 상태 양호
