High-Efficiency Metal Tumbling Machine - 중고 육각 바렐연마기 구동 시스템 및 프레임 분석
by 중고기계매매매입수입2026. 3. 5.
High-Efficiency Metal Tumbling Machine - 중고 육각 바렐연마기 구동 시스템 및 프레임 분석
금속 부품의 정밀 가공 후 발생하는 버(Burr) 제거와 표면 조도 개선은 후공정의 생산성을 결정짓는 핵심 요소입니다. 특히 육각형 드럼을 사용하는 Rotary Barrel Finishing machine은 물리적 낙차를 이용한 효율적인 연마 방식으로 인해 산업 현장에서 꾸준히 수요가 발생하는 장비입니다. 이번 포스팅에서는 중고 육각 바렐기 도입시 검토해야 할 구조적 특징과 구동 시스템의 신뢰성을 기술적인 관점에서 분석합니다.
산업용 구동 모터 및 전원 배선 단자대 상세
1. 산업용 모터의 동력원과 안정성
기계의 심장부인 구동 모터는 지속적인 회전 부하를 견뎌야 합니다. 본 장비에 탑재된 산업용 모터는 대형 풀리와의 조합을 통해 일정한 토크를 유지하며, 전원 연결부의 절연 상태와 배선 컨디션은 중고 장비임에도 불구하고 준수한 관리 상태를 보여줍니다. 이는 연속 작업 시 모터 과열을 방지하고 안정적인 회전수를 보장하는 기초가 됩니다.
벨트 및 대형 구동 풀리 동력 전달 체계
2. V-벨트 기반의 기계식 동력 전달 시스템
동력 전달은 직관적인 V-벨트와 대형 풀리 방식을 사용하고 있습니다. 감속기 방식과 비교했을 때, 벨트 구동 방식은 과부하 발생 시 충격을 완화해 주는 슬립 특성이 있어 모터와 축을 보호하는 장점이 있습니다. 구조가 단순하여 유지보수가 용이하며, 소모품인 벨트의 장력 조절만으로 최적의 구동 효율을 유지할 수 있다는 점이 경제적입니다.

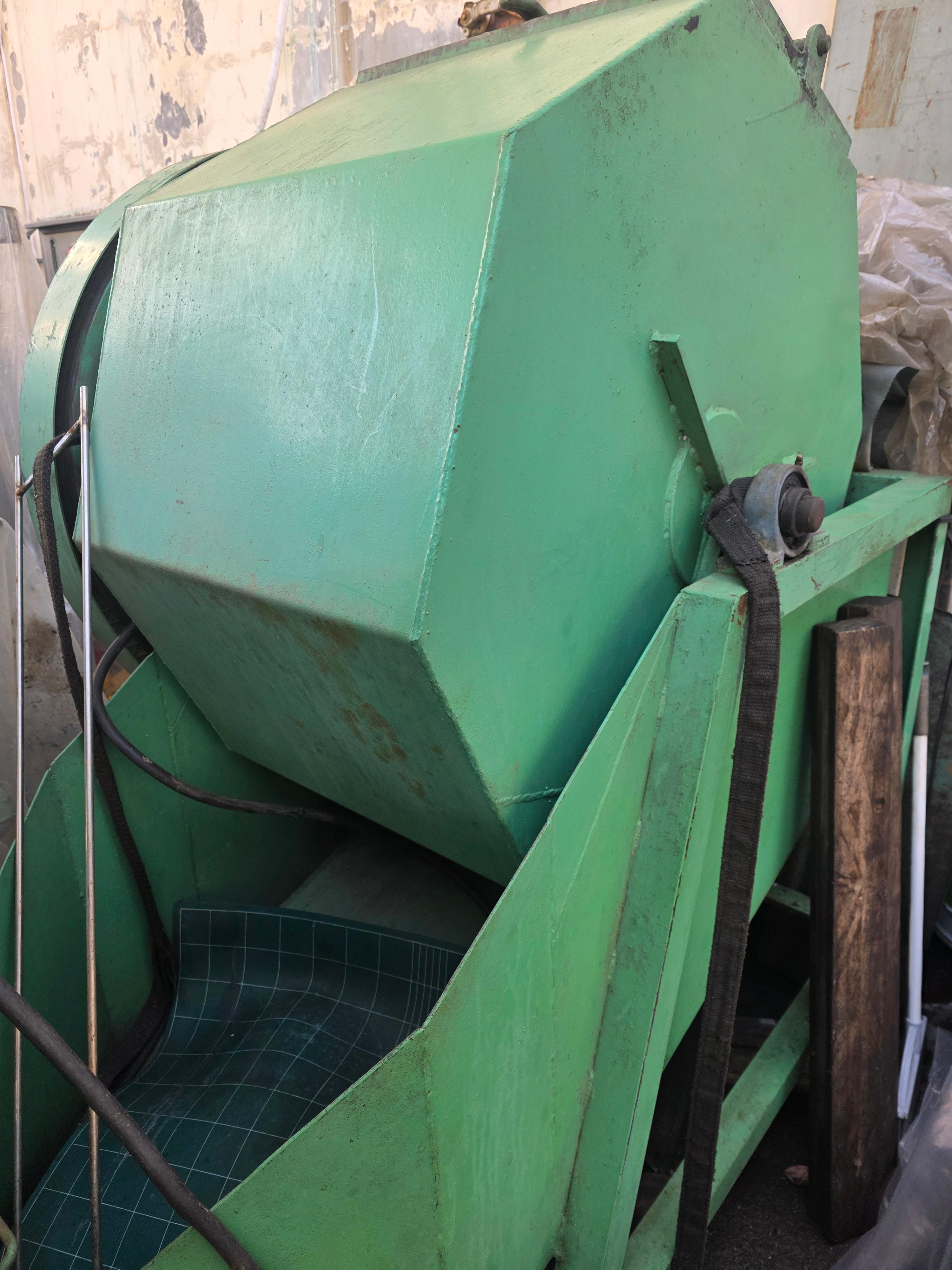

육각 드럼 외관 및 텀블링 낙차 발생 구조
3. 육각 드럼의 물리적 낙차와 연마 기전
해당 장비가 '고효율'로 분류되는 근거는 육각형 드럼 구조에 있습니다. 원형 드럼은 내용물이 벽면을 타고 미끄러지지만, 육각형은 각진 면이 연마석과 가공품을 확실히 상단까지 끌어올린 후 수직 낙차를 발생시킵니다. 이 과정에서 발생하는 충격에너지와 마찰력은 금속 표면의 스케일을 신속하게 제거하고 균일한 디버링 결과물을 도출합니다.
회전축 지지용 필로우 블록 베어링 하우징 상세
4. 회전축 지지를 위한 필로우 블록 베어링
드럼의 회전 밸런스를 결정짓는 핵심 부품은 양단에 위치한 베어링 하우징입니다. 견고한 필로우 블록 베어링이 축을 지지하고 있어 고하중 작업 시에도 축의 유격이나 진동을 효과적으로 억제합니다. 외부 노출형 구리스 니플을 통해 상시 윤활 관리가 가능하므로, 장기적인 운용 측면에서 높은 신뢰성을 제공합니다.
출고 대기중인 중고 바렐연마기
5. 작업 안전과 밀폐를 위한 도어 록킹 시스템
육각 드럼의 상단 개폐구는 넓은 직경을 확보하여 대량의 부품 투입과 배출이 용이합니다. 견고한 고정 볼트 방식의 록킹 시스템은 회전 중 발생하는 원심력과 내부 압력을 견디며 연마액 누수를 차단합니다. 도어 힌지와 체결 부위의 강성은 반복적인 상하차 작업에도 변형이 적은 구조를 갖추고 있습니다.
지지력이 우수한 하부 스틸 프레임 용접 구조
6. 하중 분산을 위한 중량물 지지 프레임
바렐 공정은 물과 연마재, 피가공물의 하중이 한데 모여 회전하기 때문에 프레임의 강성이 필수적입니다. 본 장비의 하부 프레임은 두꺼운 강재를 사용하여 낮은 무게 중심을 형성하며, 회전 진동을 지면으로 안정적으로 분산시킵니다. 이는 장비의 기계적 피로도를
낮추고 작업장 내 소음을 줄이는 데 기여합니다
바렐 드럼 상단 개폐 도어 및 체결 볼트 구조
7. 중고 장비의 실무적 경제성과 활용도
최종 검수 결과, 구동계 전반에 걸친 밸런스가 안정적이며 즉시 현장 투입이 가능한 컨디션을 유지하고 있습니다. 신규 설비 투자 대비 비용 효율이 높으며, 기계식 장비 특유의 내구성 덕분에 소모성 부품 관리만으로도 반영구적인 활용이 가능합니다. 대량 생산 라인의 서부 장비 신규 공정 구축 시 합리적인 대안이 될 수 있습니다.
