[압착 공정에서 설비 강성이 수익을 결정하는 이유]

현장에서 20톤급 평프레스 를 쓸 때 가장 골치 아픈 게 바로 베드 평행도 문제입니다. 가압힘은 충분해도 프레임이 미세하게 뒤틀리면 결국 제품 불량으로 이어집니다. 이번 Stock Check 에서는 극동기계 KD-P3 모델의 와이드렉(Wide-Leg) 설계가 실제 작업 현장에서 어떤 강점을 발휘하는지, 실무적인 운용 포인트를 짚어보려 합니다.

---





20Ton Wide-Leg Hydraulic Press Frame Stability Analysis

1. 하중 분산을 돕는 와이드 렉 구조 확인

해당 기계의 핵심은 작업대 면적을 든든하게 받쳐주는 와이드렉 베이스입니다. 일반적인 슬림형 프레스보다 바닥 접지 면적이 넓어서, 압력을 가할 때 발생하는 진동이나 편심 하중 을 아주 잘 잡아줍니다. 가죽이나 고무 원단을 넓게 펼쳐 작업할 때 제품 두께가 들쭉날쭉하지 않고 일정하게 나오는 비결입니다.





Durability of Analog Control Panel for Continuous Operation

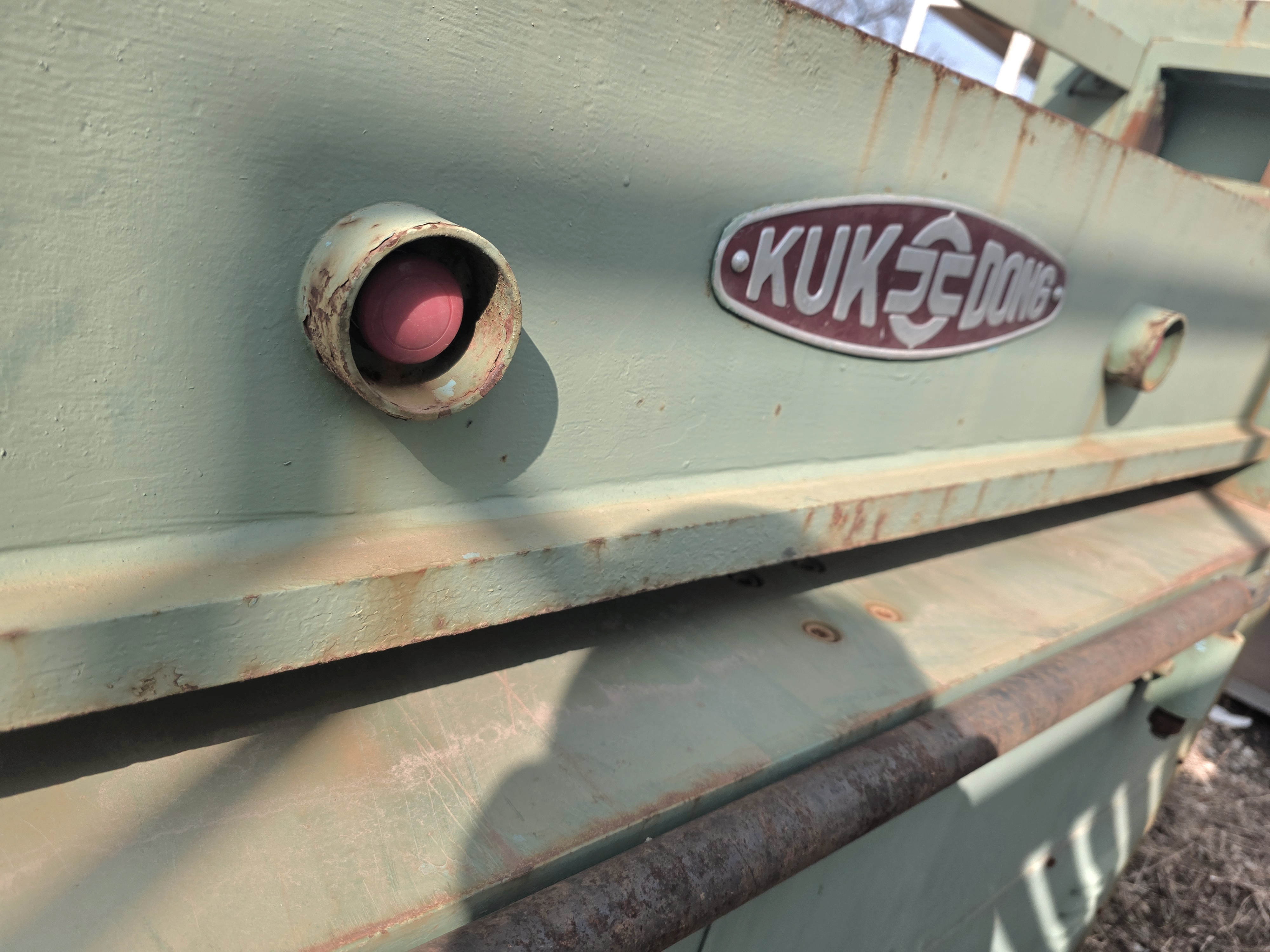

2. 현장 수리가 용이한 아날로그 제어 방식

요즘 유행하는 터치 패널보다 현장에서는 이러한 물리적인 버튼(Analog switch)이 훨씬 실속 있습니다. 먼지나 기름기가 많은 거친 환경에서도 잔고장이 없고, 혹시 문제가 생겨도 범용 부품으로 누구나 즉시 고칠 수 있습니다. 기계가 멈춰서 노는 시간을 줄여야 하는 공장 입장에서는 가장 속 편한 선택지입니다.



Mechanical Stroke Stopper for Precision Depth and Mold Safety

3. 금형 파손을 막아주는 물리적 스토퍼 활용

사진에서 스토퍼 로드(Stopper Rod)는 하강 깊이를 딱 고정해 주는 장치입니다. 센서 에러 걱정 없이 1mm 단위로 깊이를 맞출 수 있어서, 비숙련 작업자가 투입되어도 금형을 찍어 누르는 사고를 원천 차단합니다. 일정한 압착 깊이가 생명인 샌드위치 판넬이나 본딩 공정에서 필수적인 꿀팁입니다.



Verified Hydraulic Oil Viscosity Guide (ISO VG 46/48)

4. 관리 이력을 보여주는 작동유 가이드 점검

기계 면판에 남은 오일 점도 가이드 (ISO VG 46/48)는 전 사용자가 얼마나 기계를 아꼈는지 보여주는 증거입니다. 계절에 맞춰 작동유 관리를 잘했다는 뜻이기에, 내부 펌프나 씰(Seal) 상태도 양호할 확률이 높습니다. 도입 후 별도의 대수선 없이 바로 전원을 올려도 될 만큼 컨디션이 좋습니다.





Equipment Identification Data and Protective Structure Review

5. 정격 사양과 자산 가치를 보증하는 데이터 카드

하단 설비 관리 카드는 이 기계의 정품 규격(20Ton)을 보증하는 신분증 입니다.

내부 유닛을 보호하는 케이스와 냉각 효율을 높이는 루버(Louver)설계 등 내구성을 신경 쓴 흔적이 가득합니다. 이런 디테일이 살아있는 기계는 나중에 다시 되팔 때도 제값을 톡톡히 받는 자산 가치가 있습니다.



Main Cylinder Vertical Alignment and Load Transfer

6. 수직 직결 구조를 통한 정밀 가압력 전달

기계 상단부의 메인 유압 실린더와 가압 평판이 수직으로 직결된 구조는 20톤의 강력한 힘을 손실없이 작업면에 그대로 전달합니다. 하중이 분산되지 않고 수직으로 정확하게 꽂히기 때문에, 고압 압착 시에도 평판의 미세한 떨림이나 유격 발생을 억제합니다. 이는 정밀한 수평도가 요구되는 타공이나 성형 공정에서 일정한 출력값을 유지해 주는 핵심 설계 포인트입니다.



Side View of KD-P3 with Integrated Cooling Louver Structure

7. 시스템 보호와 방열을 고려한 유닛 케이스

측면 전체 레이아웃을 살펴보면, 핵심 유압 유닛이 외부의 먼지나 수분으로부터 보호될 수 있도록 전용 케이스 내부에 일체형으로 설계되어 있습니다. 특히 전면에 배치된 냉각용 루버(Louver)는 연속 가동 시 발생하는 탱크 내부의 열기를 효과적으로 배출합니다. 이러한 방열 구조는 작동유의 산화를 늦추고 내부 씰의 경화를 방지하여, 장비의 수명 주기 (Life cycle)를 연장시키는 실무적인 디테일입니다.

---

KD-P3 도입이 필요한 이유와 현장 꿀팁

극동기계 20톤 유압 평프레스는 와이드 렉 설계와 냉각 효율이 조화를 이룬 '실무형' 기계입니다.

• 추천 현장 : 자동차 내장재 가공, 가죽·고무 성형, 목재 접착 라인
• 운용 팁 : 스토퍼 로드 세팅 시 금형 높이보다 1~2mm 정도 여유를 주면 유압 실린더의 피로도를 획기적으로 낮출 수 있습니다.
• 필요성 : 고장 걱정 없는 아날로그 설계와 넓은 지지력으로 생산성을 확실히 보장합니다.
