정밀 선반의 강성과 모듈러 설계의 이해

산업용 중고 선반 시장에서 South Bend 10K는 단순한 작업 도구를 넘어 정밀 가공의 기준점으로 통용됩니다. 본 포스팅에서는 일반적인 외관 리뷰를 배제하고, 해당 모델이 갖춘 English Transposing Gear의 수학적 정밀도와 Taper Attachment의 물리적 강성이 실제 가공 공차(Tolerance)에 미치는 영향을 기술적으로 고찰합니다.

---

[Technical Analysis: 하드웨어 사양 고찰]

South Bend 10K Lathe English Transposing Gear Chart for Metric Threading

리드스크류 상수 변환을 통한 밀리미터(mm) 나사 절삭의 정밀도

본 장비의 핵심인 English Transposing Gear Chart는 인치 단위 리드스크류를 탑재한 선반에서 밀리미터(mm) 단위 나사산을 절삭하기 위한 변환 상수 데이터를 제공합니다. 기어비(Gear Ratio)의 물리적 조합을 통해 피치(Pitch) 오차를 최소화하며, 이는 국제 규격 부품 제작 시 치수 안정성을 확보하는 결정적 근거가 됩니다.



3-Jaw Chuck and Headstock Alignment of South Bend 10K Precision Lathe

고속 회전 시 동심도 유지를 위한 주축 설계

3죠 척(3-Jaw Chuck)과 주축대(Headstock)의 결합 상태는 가공물의 런아웃(Run-out) 발생 여부를 결정합니다. 주축 베어링의 강성과 베드 습동면의 정렬 상태가 최상급으로 보존되어 있어, 고속 회전 시에도 진동 감쇠 능력이 탁월하며 정밀 원통도를 유지합니다.

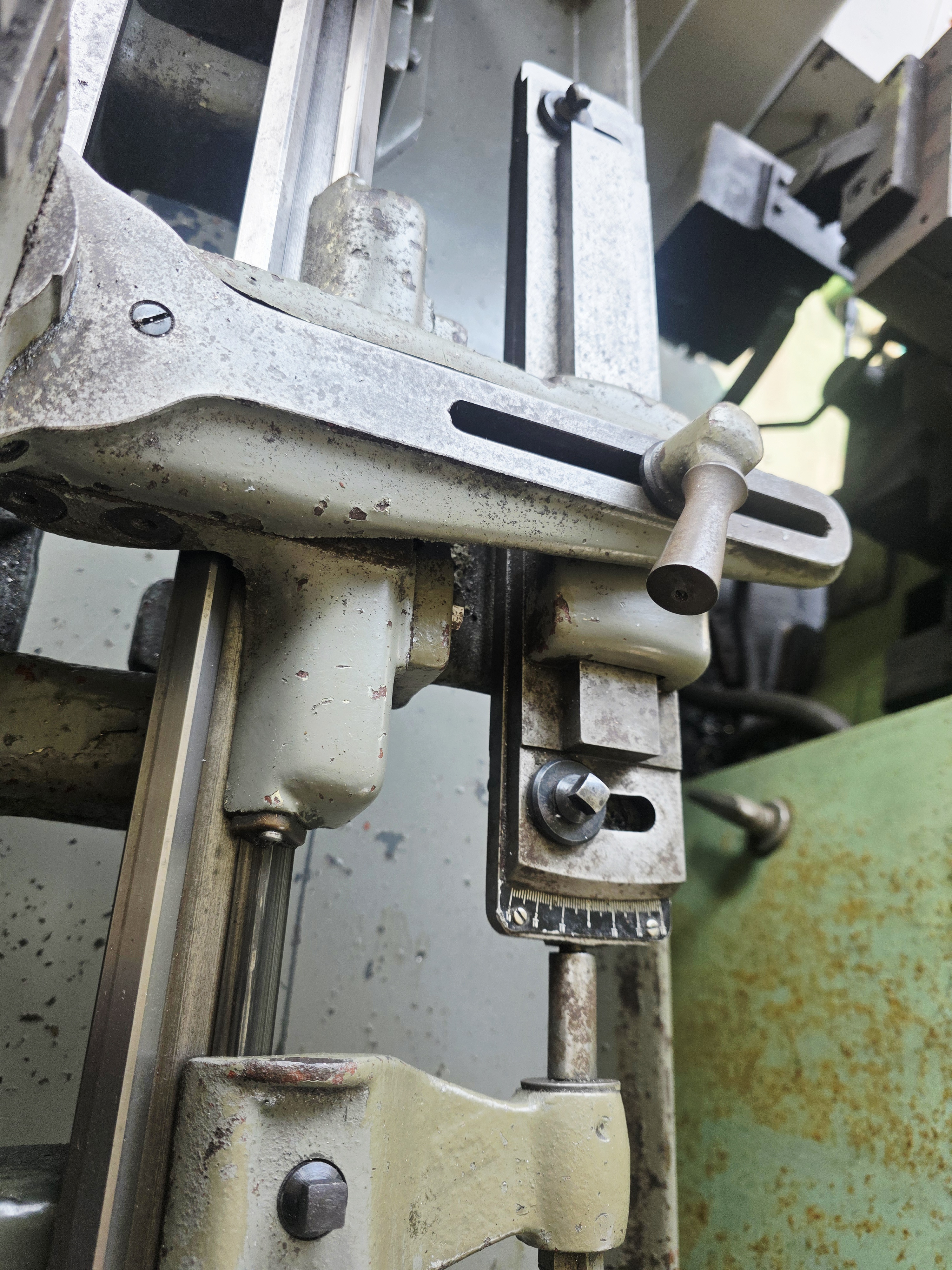

aper Attachment Angle Adjustment Dial and Locking Handle Mechanism

각도 분해능 제어를 통한 테이퍼 가공 신뢰성

가이드 바 종단에 위치한 각도 설정 다이얼은 경사 가공 시의 분해능을 결정합니다. 고정 핸들의 잠금 토크가 안정적으로 전달되어 절삭 저항으로 인한 각도 변위를 차단하며, 이는 테이퍼 핀 가공 시 미세 공차를 맞추는 핵심 하드웨어가 됩니다.

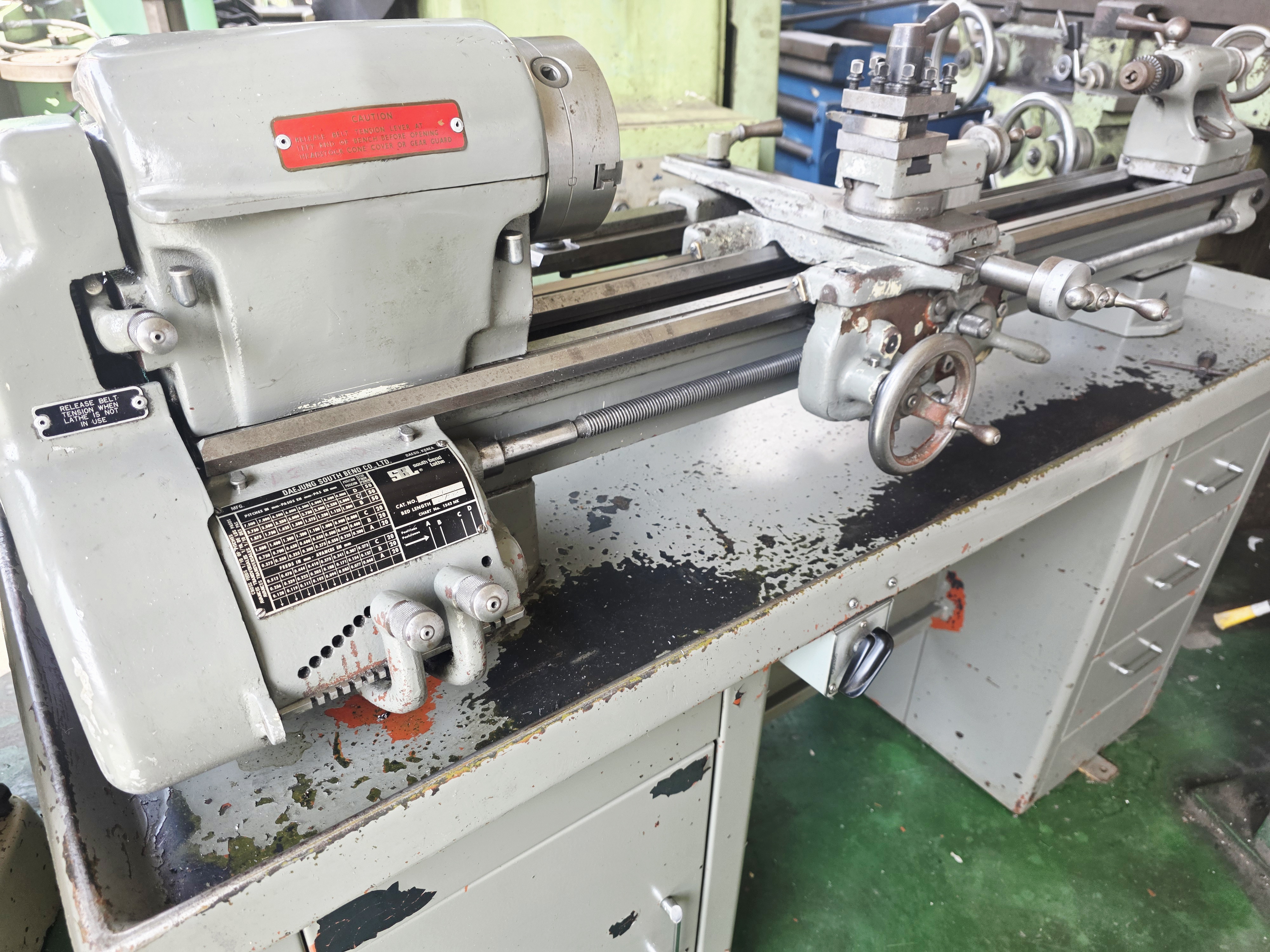

Quick Change Gearbox Feed and Thread Selection Chart Detail



기어트레인 조합의 가시화와 변속 효율성

기어박스 상단의 데이터 차트는 단순한 표가 아닌, 내부 기어트레인의 조합을 직관적으로 도식화한 것입니다. 레버 조작에 따른 피드율(Feed Rate)의 정확한 변환은 나사산의 품질(Surface Finish)을 일정하게 유지하며, 작업자의 숙련도에 구애받지 않는 표준화된 가공 품질을 제공합니다.

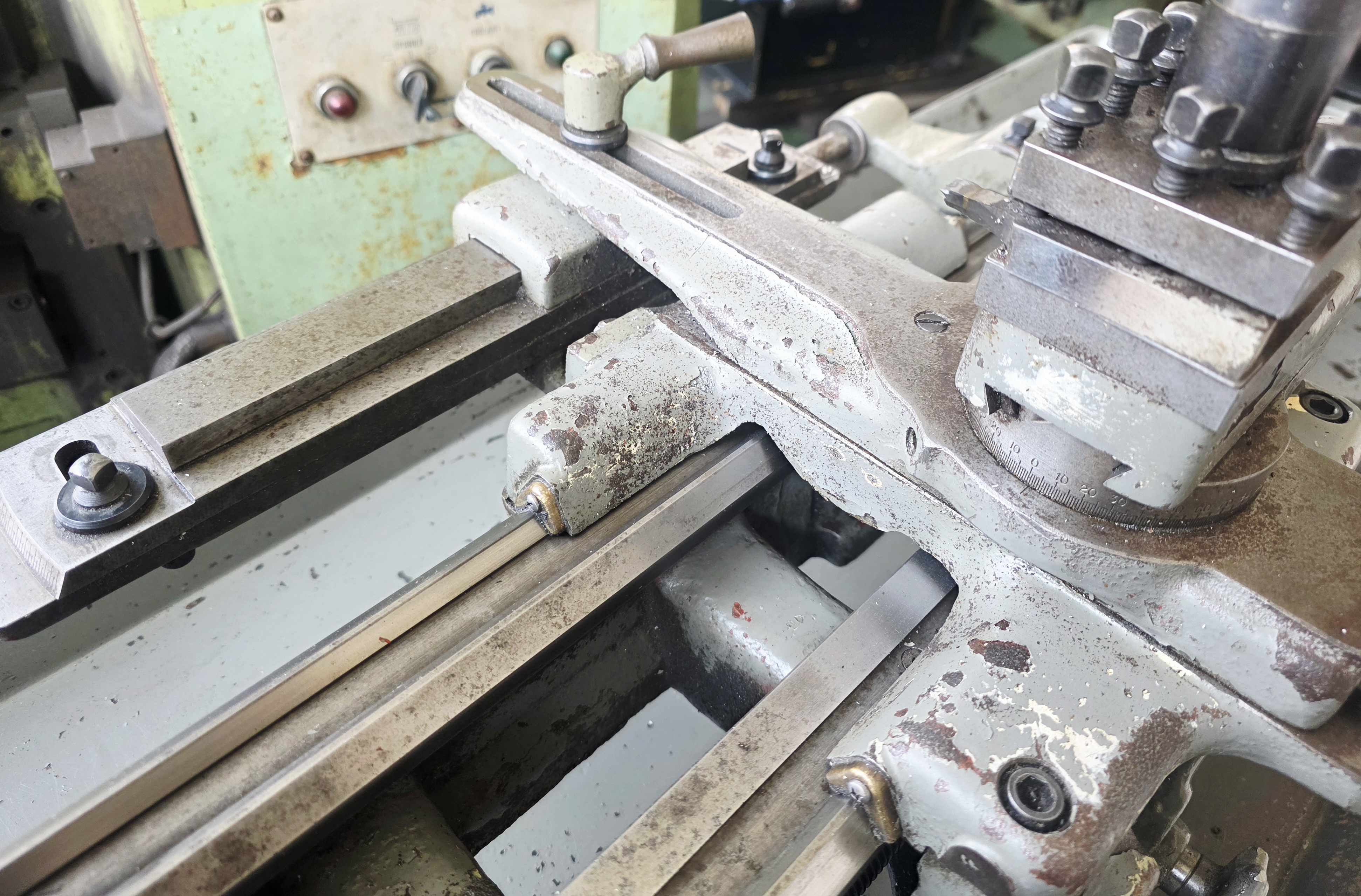

Precision Ground Sliding Block and Guide Bar of Taper Attachment

슬라이딩 접촉면의 마찰 계수와 이송 선형성

테이퍼 가이드와 슬라이딩 블록의 접촉면은 정밀 연마 처리가 되어 있어 마찰 계수를 최소화합니다. 복합공구대의 궤적을 물리적으로 강제하는 과정에서 백래시(Backlash)를 억제하여, 긴 구간의 테이퍼 가공 시에도 균일한 절삭 깊이를 유지합니다.



Micrometer Dial Collar for Precision Feed Control on Cross Slide Handle

미세 이송 눈금을 통한 치수 재현성 확보

핸들에 장착된 마이크로미터 다이얼은 0.02mm 단위의 미세 이송을 지원합니다. 대형 다이얼 칼라를 채택하여 시인성을 높였으며, 이는 반복 가공 시 발생할 수 있는 휴먼 에러를 방지하고 고정밀 부품의 재현성을 높이는 데 기여합니다.

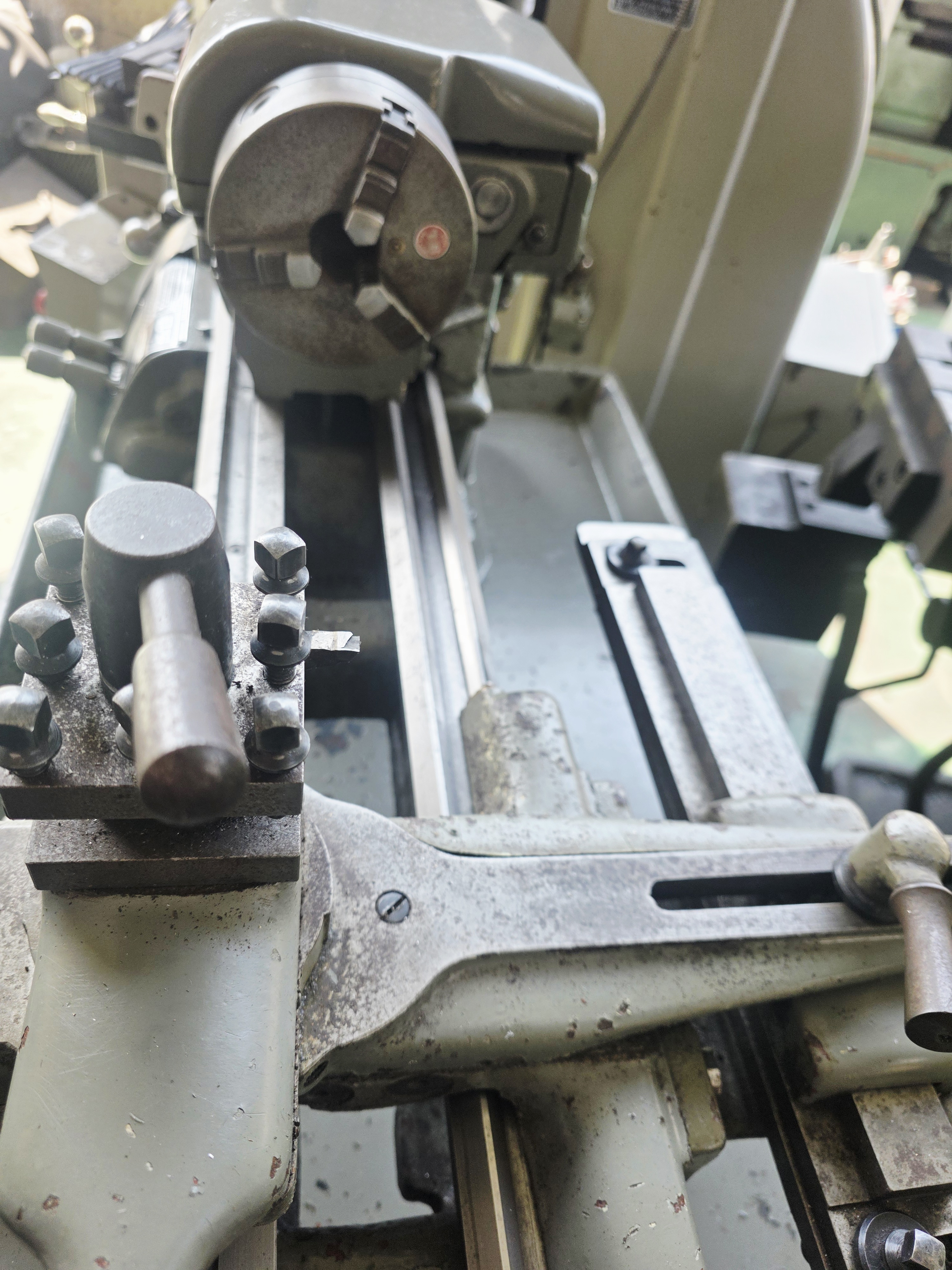

4-Way Tool Post and Compound Slide Layout for Efficient Machining

다중 공정 수행 시의 구조적 강성 체계

4구 공구 홀더와 컴파운드 슬라이드의 결합은 다중 공정 수행 시 강성을 유지하는 핵심입니다. 공구 교체 후에도 반복 정밀도가 우수하며, 하부 왕복대와의 견고한 체결 구조는 정밀 나사 가공 시 발생하는 미세 진동을 효과적으로 억제합니다.



Shift Levers of Quick Change Gearbox for Reliable Power Transmission

변속 메커니즘의 기계적 클러치 신뢰성

변속 레버의 기계적 클러치 방식은 동력 전달의 확실성을 보장합니다. 기어 이빨의 마모도가 낮아 체결 시 슬립(Slip)이 발생하지 않으며, 이는 리드스크류에 전달되는 회전력을 일정하게 유지하여 고품질의 나사산을 생성합니다.



Taper Attachment Support Bracket Mounted on Rear of Lathe Bed

횡압력 분산을 위한 후면 지지대 설계

베드 후면에 고정된 지지대는 테이퍼 장치 전체의 하중을 분산시킵니다. 주물 일체형 지지 구조는 가공 시 발생하는 횡압력을 베드 전체로 고르게 전달하여, 특정 부위에 가해지는 스트레스를 방지하고 기계적 수명을 연장합니다.



Cast Iron Cabinet Base and Rear View of South Bend 10K Lathe

저주파 진동 흡수를 위한 댐핑 시스템

장비 하부의 일체형 주물 캐비닛 베이스는 고중량 설계를 통해 저주파 진동을 흡수 또는 하는 댐퍼(Damper) 역할을 합니다. 이는 선반 가공 시 흔히 발생하는 채터링(Chattering) 현상을 방지하며, 결과적으로 가공물의 표면 거칠기를 비약적으로 향상시킵니다.

---

[South Bend 10K의 도입 가치]



• 범용성: 인치/ 밀리미터(mm) 단위를 모두 수용하는 하이브리드 나사 절삭 능력.
• 전문성: 전용 테이퍼 어태치먼트를 활용한 고난도 경사 가공 솔루션.
• 안정성: 주물 베이스 기반의 저진동 설계로 최상의 가공 조도 확보.
• 정밀도: 0.02mm 단위의 미세 제어가 가능한 고성능 마이크로 인터페이스.
• 중고 사우스벤드10K기계 상태 파트별 설명 참고
