Used Cylindrical Grinder : Jones-Shipman 1300 기계적 특성 및 정밀도 점검 포인트
Jones-Shipman 1300 모델의 특징과 도입 이유
영국제 Jones-Shipman 1300은 정밀 가공 현장에서 오랜 기간 범용 연삭기의 표준 중 하나로 자리 잡아 왔습니다. 최신 자동화 장비와 비교하면 생산성은 낮을 수 있지만, 주물 베드의 안정적인 강성과 직관적인 수동 조작 방식 덕분에 정밀 공구 제작이나 소량 샘플 가공 시 여전히 현역에서 활용도가 높습니다.
중고 장비 도입 시에는 기계의 연식보다 실제 정밀도 유지 상태가 핵심입니다. 본 포스팅에서는 존스십맨 1300의 주요 기계 구조를 소개하고, 실무자가 직접 확인해야 할 기술적 체크리스트를 정리합니다.
[구조별 특징 및 단계별 점검 리스트]

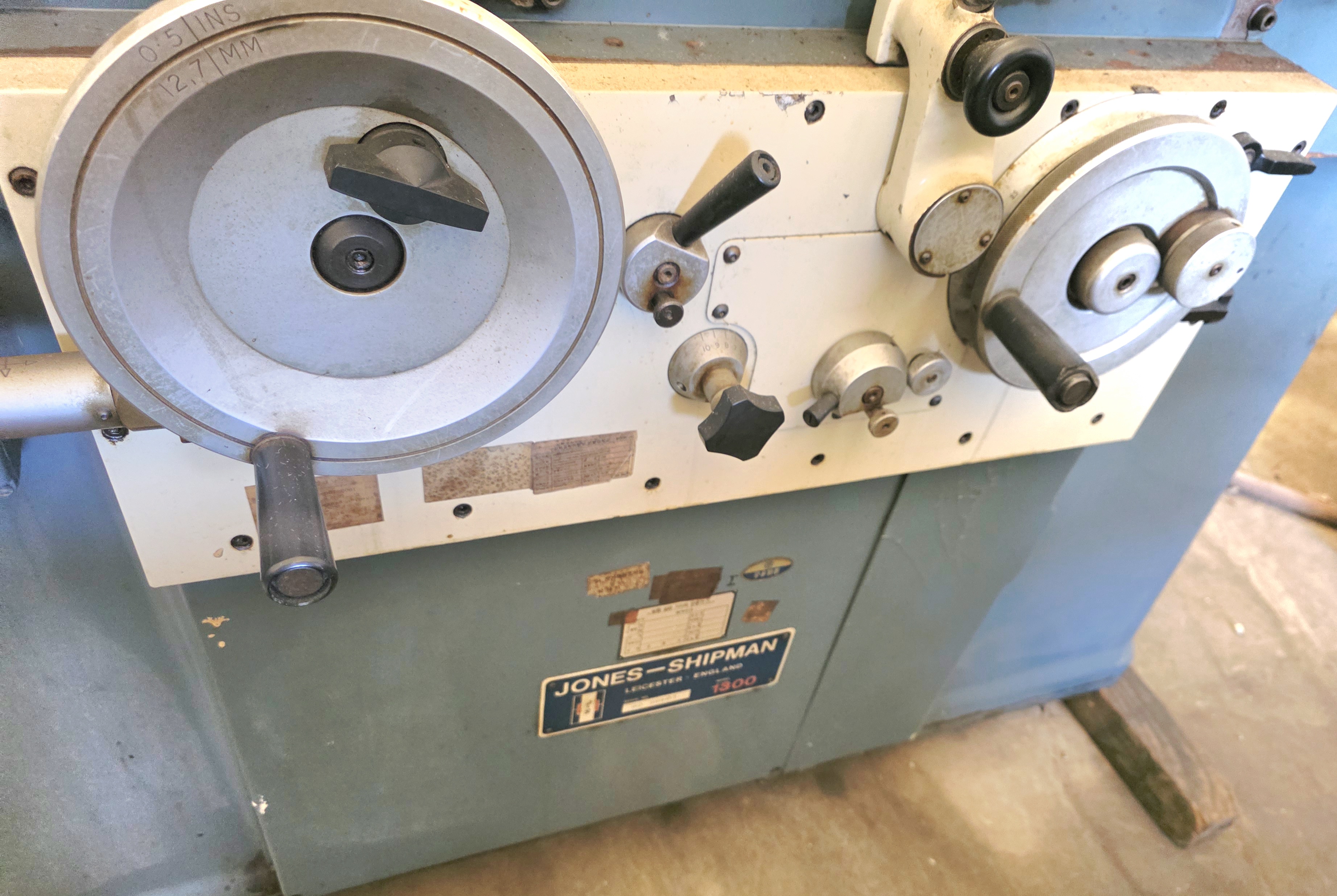

1. 하부 이송 핸들 및 정밀 다이얼 (Feed System)
전면 하부의 이송 핸들은 리드 스크류와 연결되어 테이블의 미세 이송을 담당합니다. 아날로그 다이얼을 통해 작업자가 직접 치수를 보정하는 전형적인 범용 구조입니다.
[체크리스트] * 핸들을 좌우로 돌려보며 **백래시(Backlash)**가 과도하게 발생하는지 확인하십시오.
다이얼 눈금 이송량과 실제 테이블의 이동 거리가 일치하는지 다이얼 인디케이터로 교차 검증하는 것이 좋습니다.

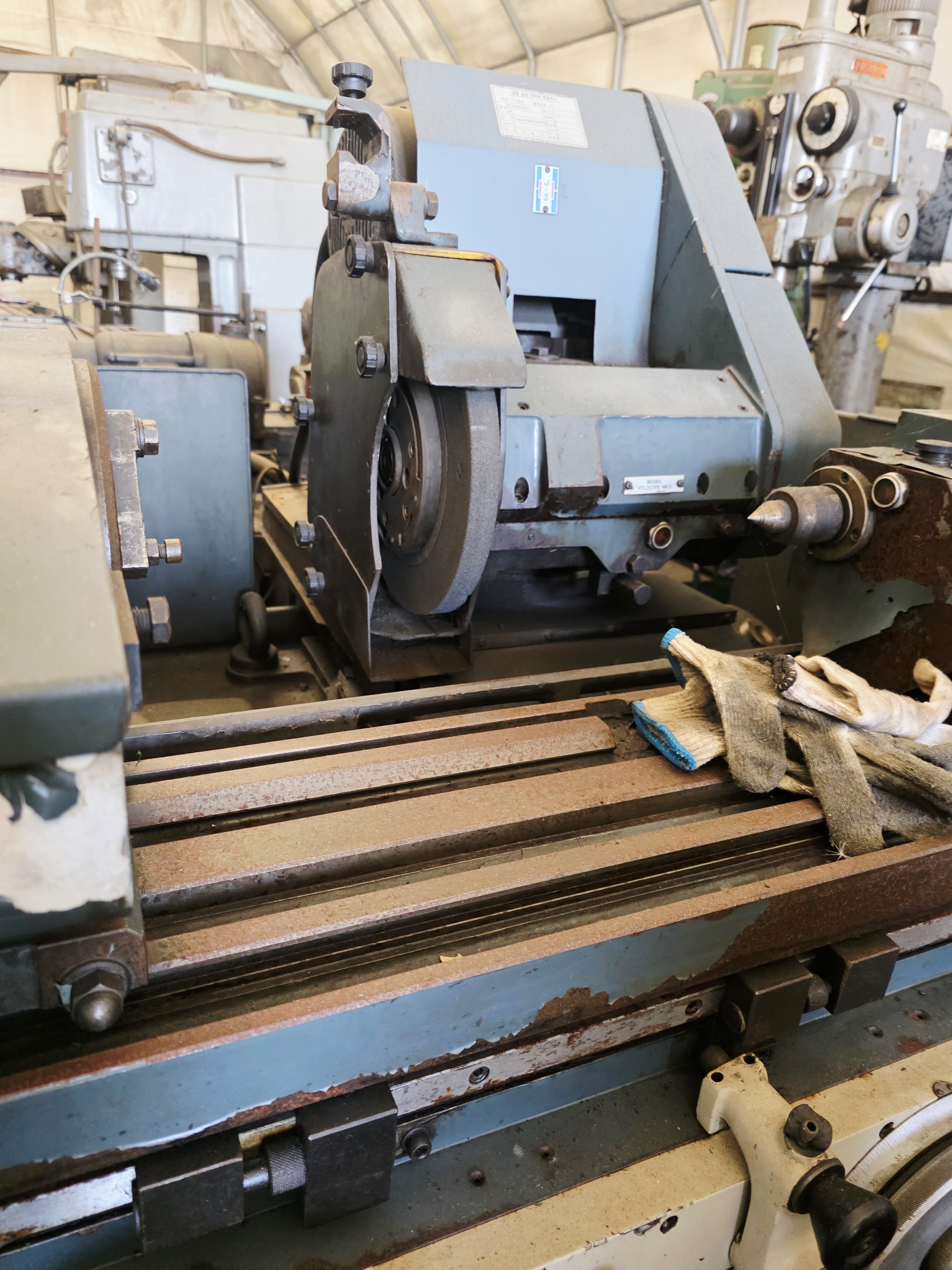

2. 휠 헤드 스핀들 하우징 (Spindle Unit)
연삭 휠을 지지하는 휠 헤드는 진동 억제를 위해 견고한 주물 바디로 설계되었습니다. 스핀들의 회전 안정성이 가공면의 조도를 결정합니다.
[체크리스트] * 무부하 상태에서 스핀들을 가동하여 베어링 부위의 이상 소음이나 급격한 발열이 있는지 체크하십시오.
스핀들 끝단의 런아웃(Run-out) 수치를 측정하여 회전 정밀도를 파악해야 합니다.

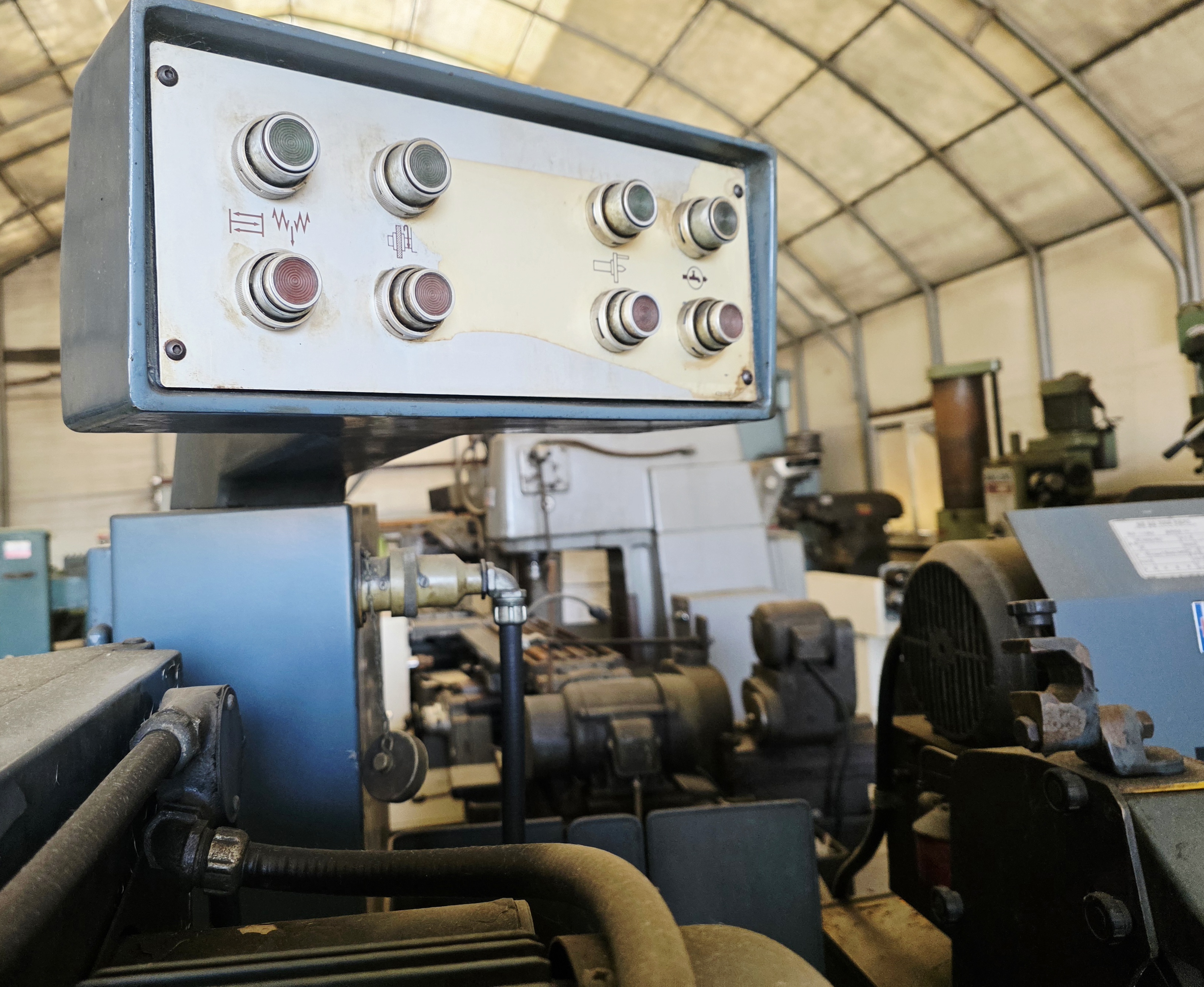

3. 상부 조작 패널 및 유압 제어 (Control & Hydraulic)
유압 시스템과 연동된 상부 패널은 테이블의 왕복 운동 및 각 모터의 구동을 제어합니다. 복잡한 전자 장치 대신 직관적인 버튼 방식을 채택했습니다.
[체크리스트] * 유압 펌프 가동 시 테이블 왕복 운동이 일정하게 유지되는지 확인하십시오.
특히 테이블 반전(Reversal) 시 충격음이 발생한다면 유압 유량 제어 밸브의 노후 상태를 점검해야 합니다.
4. 테이블 가이드웨이 및 베드 구조 (Guide-way)
테이블은 Double-V Way 방식을 사용하여 이송의 진직도를 확보합니다. 장기간 사용 시에도 정밀도 변화를 최소화하도록 설계된 구조입니다.
[체크리스트] * 테이블을 끝까지 이송시킨 후 가이드 면에 **윤활유(Way Oil)**가 고르게 묻어 나오는지 확인하십시오.
가이드 면에 눈에 띄는 스크래치나 마모(Scoring)가 있다면 정밀 가공 시 오차의 원인이 됩니다.

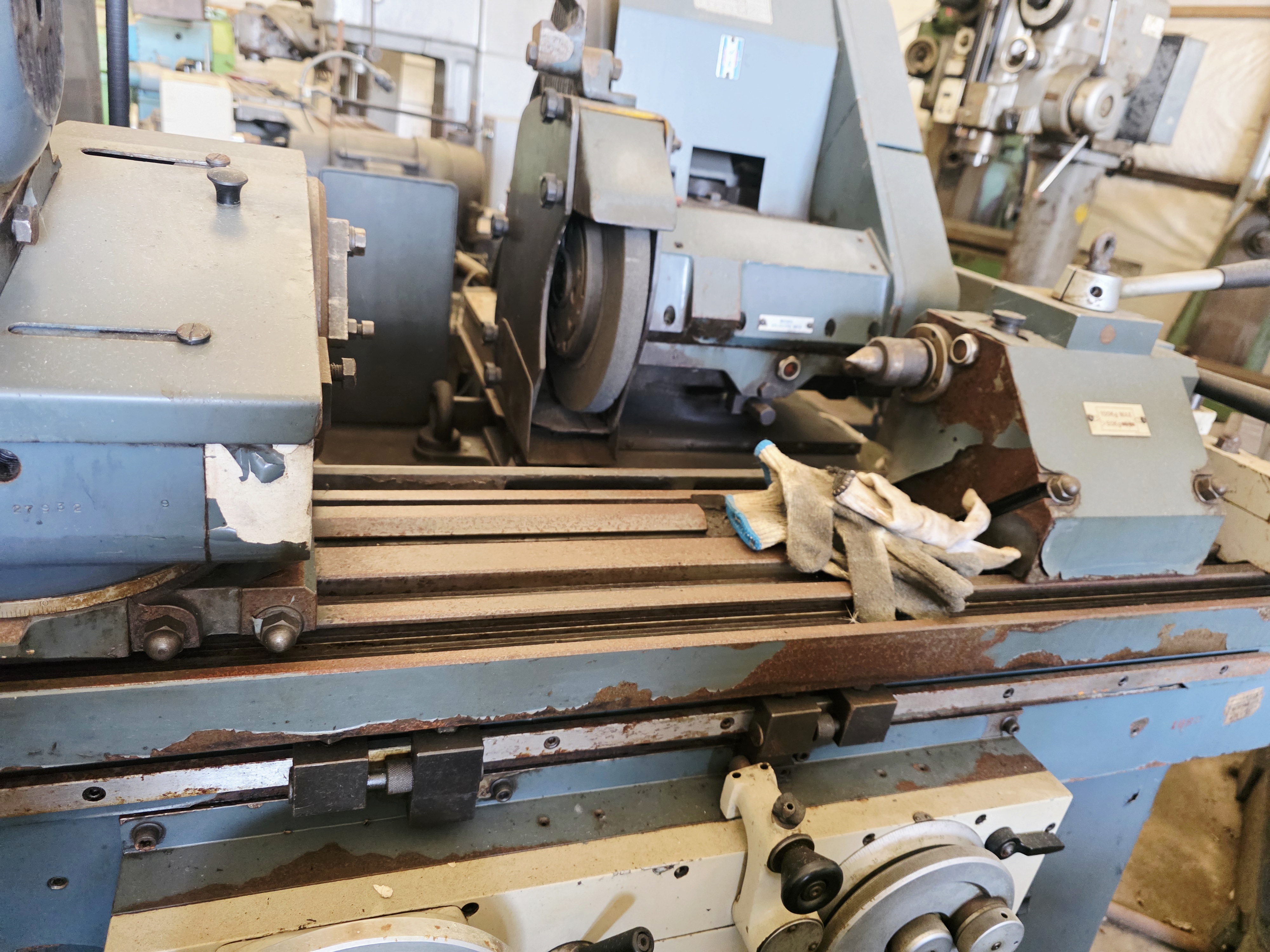

5. 작업 영역 정렬 및 센터 지지 (Working Area)
워크 헤드와 심압대(Tailstock)가 마주 보는 구조로, 소형 샤프트류의 외경 연삭에 최적화된 공간 레이아웃을 보여줍니다.
[체크리스트] * 워크 헤드와 심압대 센터의 정렬 상태를 점검하십시오.
양 센터 사이의 평행도가 맞지 않으면 가공물에 테이퍼(Taper)가 발생할 수 있으므로 주의가 필요합니다.
6. 주물 베드 프레임 및 지지 안정성 (Foundation)
기계 하부 프레임은 전체 하중을 지지하며 외부 진동을 차단하는 역할을 합니다. 묵직한 주물 구조가 장비의 안정성을 높여줍니다.
[체크리스트] * 베드 하단에 균열이나 심한 오일 누유 흔적이 없는지 육안으로 점검하십시오.
레벨링 볼트 상태를 확인하여 설치 시 정밀 수평 조절이 원활한지 파악해야 합니다.

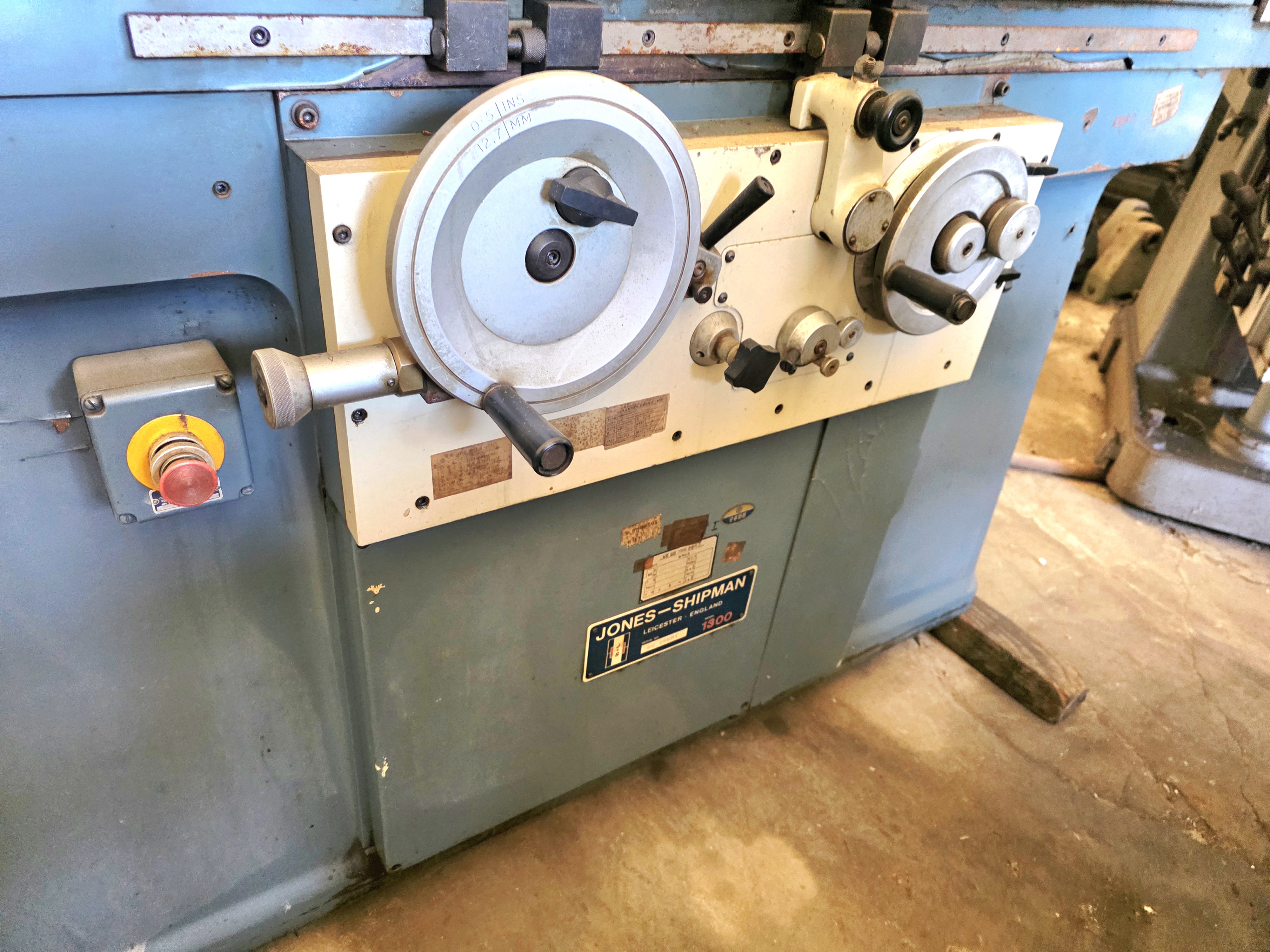

7. 전면부 보존 상태 및 리세일 가치 (Resale Value)
존스십맨 장비는 오리지널리티 보존 상태가 중고 자산 가치를 결정합니다. 사용자 동선에 최적화된 조작부 배치가 특징입니다.
[체크리스트] * 조작 핸들의 유격, 도색 상태, 명판 보존 상태 등을 종합적으로 검토하십시오.
오리지널 상태를 잘 유지한 장비일수록 향후 유지보수와 재판매 가치 측면에서 유리합니다.
[Jones-Shipman 1300 최종 점검 포인트]
● 함께 보면 좋은 콘텐츠: [중고원통연마기] 영국제 Jones-Shipman 1300 구보 특성 가이드
● 이송 정밀도: 핸들 조작 시 백래시(유격) 및 다이얼 이송 일치 여부
● 스핀들 상태: 회전 시 이상 소음, 발열 및 끝단 런아웃 수치
● 구동 안정성: 테이블 반전 시 유압 충격음 및 베드 유막 형성 상태
● 자산 가치: 명판 및 주요 부속의 오리지널리티 보존 수준
